项目说明

项目背景

需求

常见系统批量安装方式

使用商业化软件

使用开源软件

结论

iventoy介绍

PXE介绍

任务清单

系统平台部署

Windows下安装iventoy

配置iventoy

测试安装（半手动安装配置）

自动化脚本安装

项目环境

项目拓扑结构

软硬件环境清单

实施步骤

安装下载

配置iventoy

拷贝ISO文件

运行软件

启动 PXE 服务

系统安装

iVentoy 定制安装

作用

脚本变量扩展

定制CentOS7

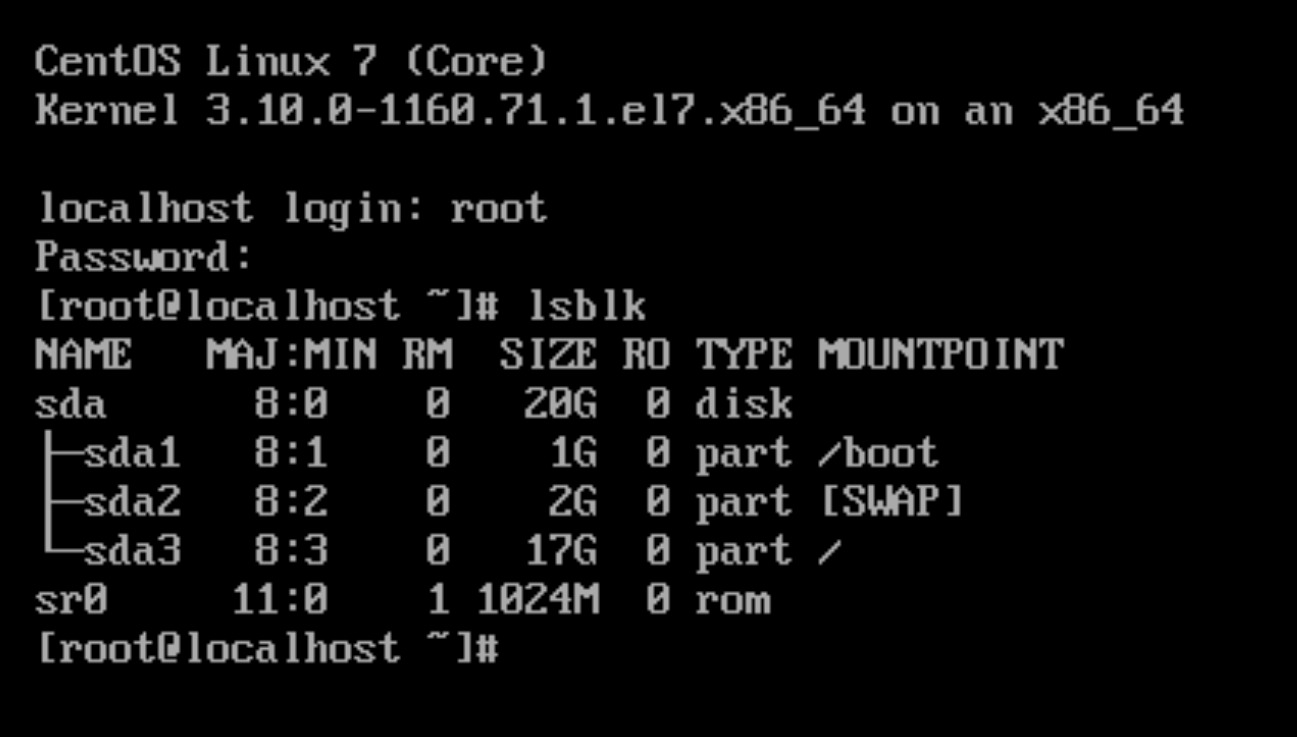

测试效果

ps：嫌啰嗦的可以直接跳到“项目环境”

项目说明

该项目共分为2个子项目，由iventoy和定制安装两部分组成

项目背景

需求

新购了一批服务器和台式机，需要为台式机和服务器安装系统，一部分需要安装国产OpenEuler，一部分要求安装CentOS 7.9，同时也要满足定制化需求，即按要求分区安装相应软件。

常见系统批量安装方式

使用商业化软件

使用商业化软件要额外成本开支

使用开源软件

Linux 操作系统基于pxe技术结合kickstart实现定制化需求。
Linux 操作系统基于cobbler结合自定义ks文件实现定制化需求。
windows 系统安装 iventoy 结合自定义配置文件实现定制化需求。
U盘装系统，制作u盘启动盘引导安装。
服务器通过ipmi远程ISO安装。
刻录光盘，外接光驱安装系统。

结论

综合比较，选择iventoy，将我们自己笔记本打造成pxe服务器，操作相对简单，官方已经检测通过100多种操作系统。

iventoy介绍

主页：iVentoyiVentoy is a new netboot solution.https://www.iventoy.com/cn/index.html
iVentoy 可以看成是一个增强版的 PXE 服务器，使用iVentoy 你可以通过网络同时给多台机器启动、安装操作系统。
iVentoy 使用极其简单，无需复杂的配置，直接把 ISO 文件放到指定位置，客户机在启动时根据菜单选择要启动的ISO文件即可。
iVentoy 同时支持 x86 Legacy BIOS、IA32 UEFI、x86_64 UEFI 和 ARM64 UEFI 模式。
iVentoy 支持 110 多种常见类型的操作系统

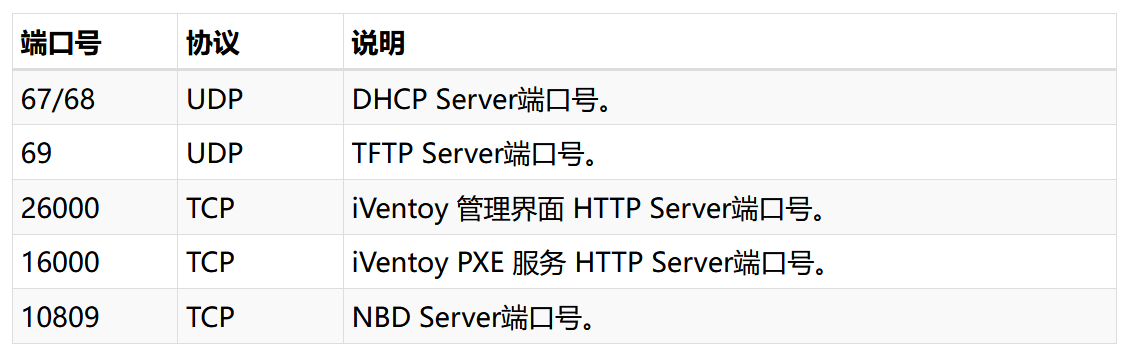

iVentoy 在运行时会使用系统的一些端口号，这些端口需要在防火墙中放开，否则 iVentoy 会无法正常工作，具体如下：

PXE介绍

PXE，预启动执行环境（Preboot eXecution Environment，PXE，也被称为预执行环境)提供了一种使用网络接口（Network Interface）启动计算机的机制。这种机制让计算机的启动可以不依赖本地数据存储设备（如硬盘）或本地已安装的操作系统。
PXE(Pre-boot Execution Environment)是由Intel设计的协议，它可以使计算机通过网络启动。协议分为client和server两端，支持工作站通过网络从远端服务器下载映像，并由此支持来自网络的操作系统的启动过程，其启动过程中，终端要求服务器分配IP地址，再用TFTP（trivial file transfer protocol）或MTFTP(multicast trivial file transfer protocol)协议下载一个启动软件包到本机内存中并执行，由这个启动软件包完成终端基本软件设置，从而引导预先安装在服务器中的终端操作系统。

任务清单

系统平台部署

安装VmWare17
新建2台虚拟机

Windows下安装iventoy

前置处理
解压缩部署

配置iventoy

配置网卡信息
配置vmware

测试安装（半手动安装配置）

安装centos7.9
安装openeuler

自动化脚本安装

配置自动化脚本
自动化安装,检测

项目环境

项目拓扑结构

安装win10/11 笔记本一台、服务器若干、交换机一台

软硬件环境清单

注意：为了学习方便（没有财力），使用VMware 17 workstation 里面创建新的虚拟机代替台式机和服务器来验证。

主机名	IP地址	硬件	软件
pxe-control	windows本机分配IP	Windows本机	iventoy-1.0.20-win64-free.zip
node1	192.168.88.162	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 Centos7.9
node2	192.168.88.163	cpu:1颗2核内存：4GB HDD：20GB 网络：NAT	VmWare17 OpenEuler22.03 SP4

实施步骤

安装下载

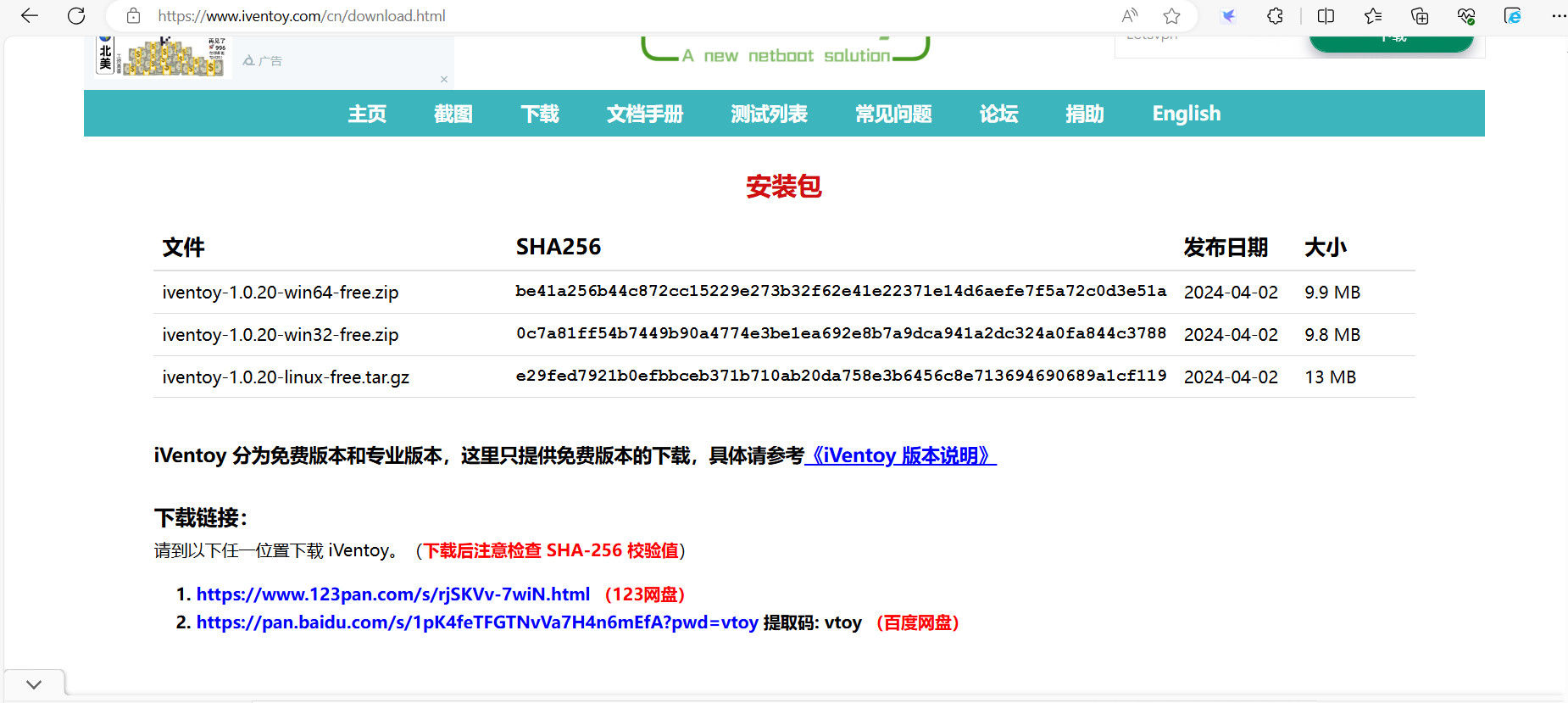

下载地址：Download . VentoyiVentoy is a new netboot solution.https://www.iventoy.com/cn/download.html

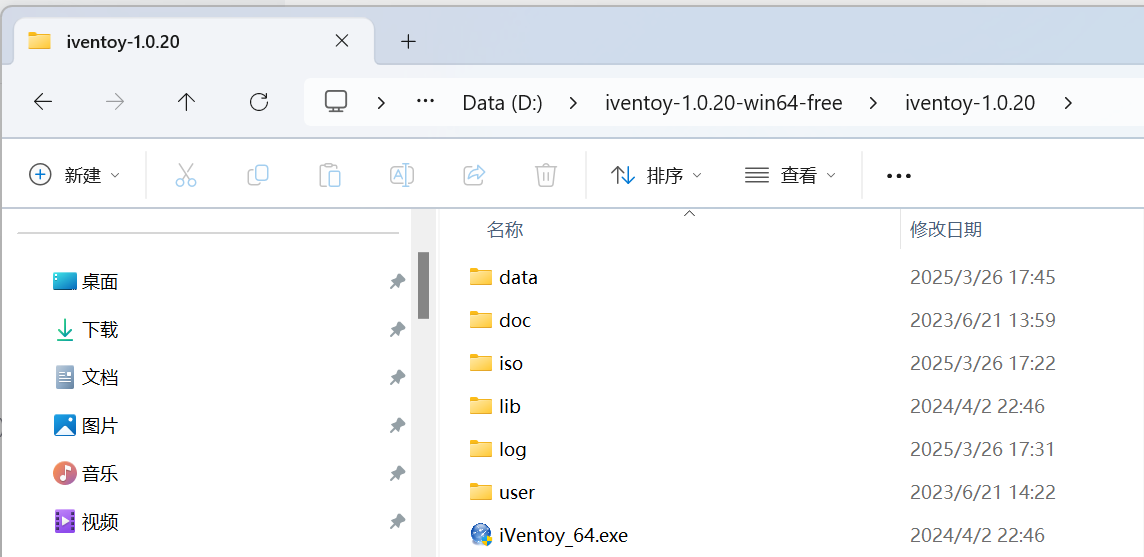

注意：下载解压缩iventoy-1.0.20-win64-free.zip，==解压位置的全路径中不能有中文或空格==，软件解压后的目录结构如下：

目录	说明
data	存放 License、配置文件等
doc	存放软件相关说明文档
iso	放ISO文件的地方，可以在里面创建子目录
lib	存放 iVentoy 运行所需的 LIB 文件，==用户不要动这个目录==
log	存放 iVentoy 运行日志
user	存放用户文件、第三方软件包、自动安装脚本等文件

配置iventoy

拷贝ISO文件

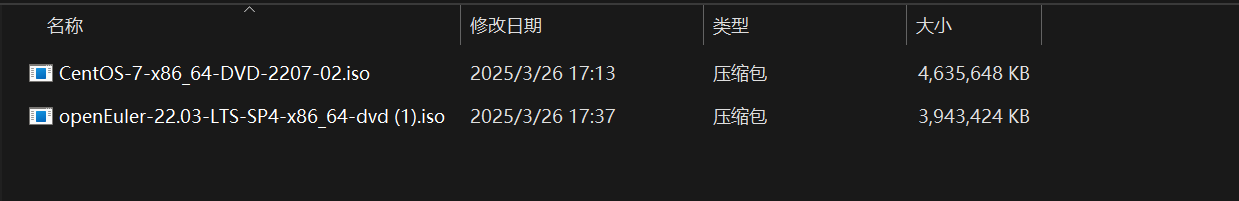

将需要安装的系统ISO文件都拷贝到D:iventoy-1.0.20-win64-freeiventoy-1.0.20iso目录下
可以在此目录下任意创建子目录来归类存放各种不同类型系统的ISO文件。
注意：
- ==目录名和ISO文件名中不能有中文或空格==
- 也可以管理员身份打开cmd，使用命令创建iso快捷方式(软连接)，即不需要将ISO文件从别的位置拷贝到这个 iso 目录下（ Linux 系统中你可以使用 ln -s 命令）

# 在 Windows 系统中你可以使用 mklink 目标  源 命令创建

C:UsersAdministrator>mklink  D:iventoy-1.0.20-win64-freeiventoy-1.0.20isoCentOS-7-x86_64-DVD-2207-02.iso  D:LinuxLinux_appISOCentOS-7-x86_64-DVD-2207-02.iso
为 D:iventoy-1.0.20-win64-freeiventoy-1.0.20isoCentOS-7-x86_64-DVD-2207-02.iso <<===>> D:LinuxLinux_appISOCentOS-7-x86_64-DVD-2207-02.iso 创建的符号链接

运行软件

Windows 系统中直接双击运行 exe 文件即可
Linux 系统下在终端中执行 sudo bash iventoy.sh start 命令。

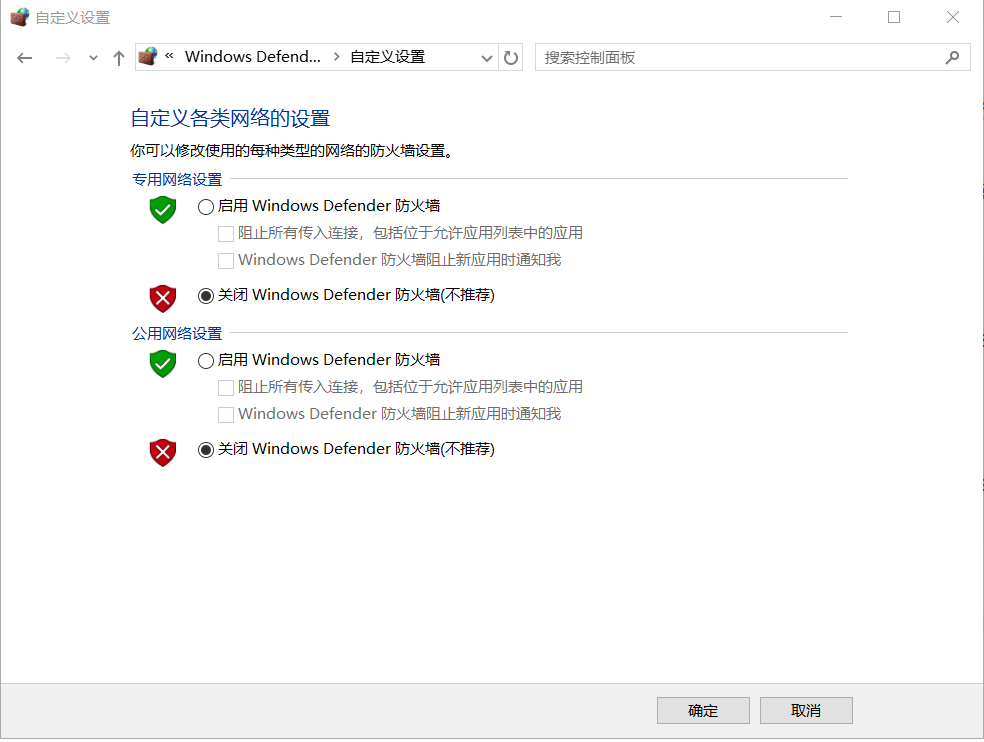

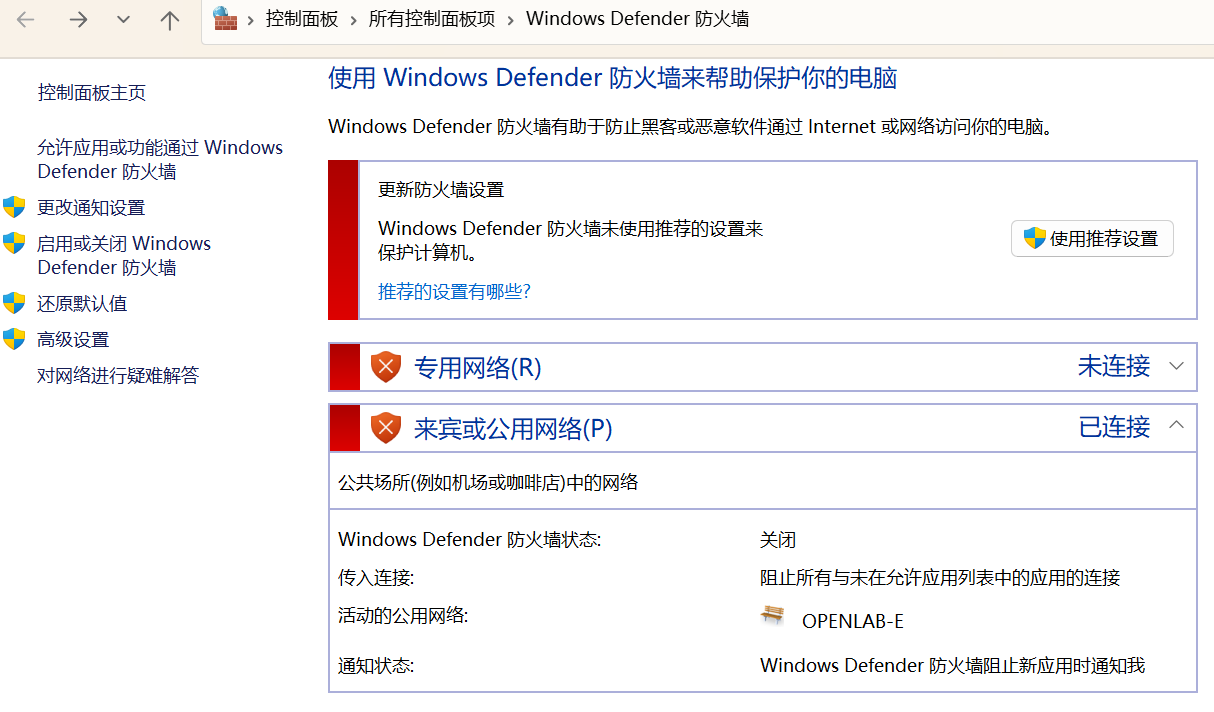

注意：windows 注意需要关闭防火墙或放行相关端口。==本文采用关闭所有防火墙（在控制面板里，点击系统和安全）==，如图：

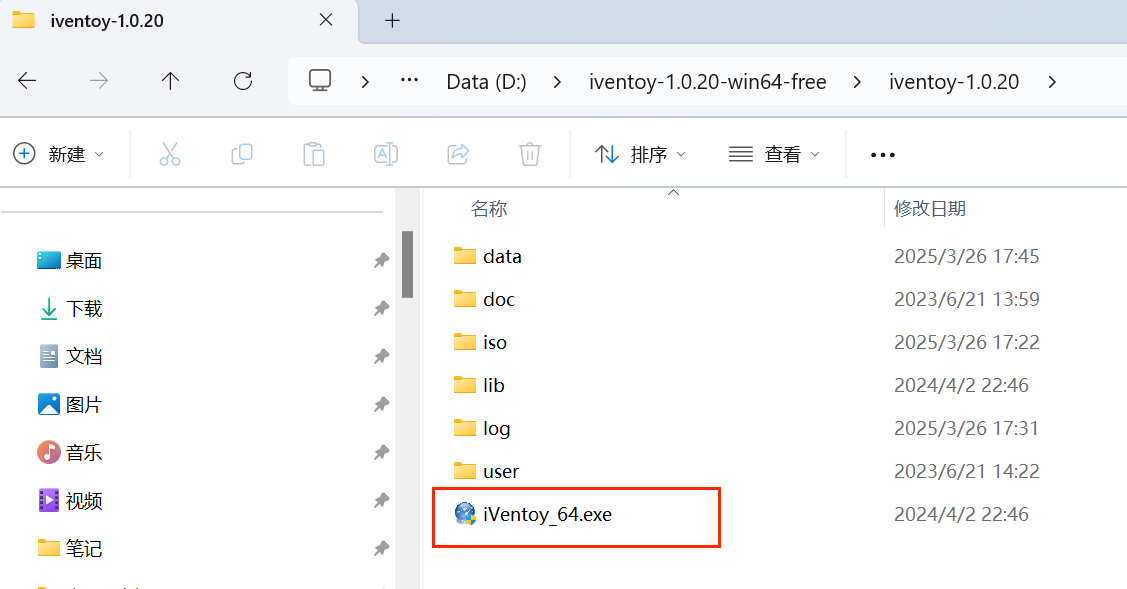

右键选择管理员身份启动iventoy

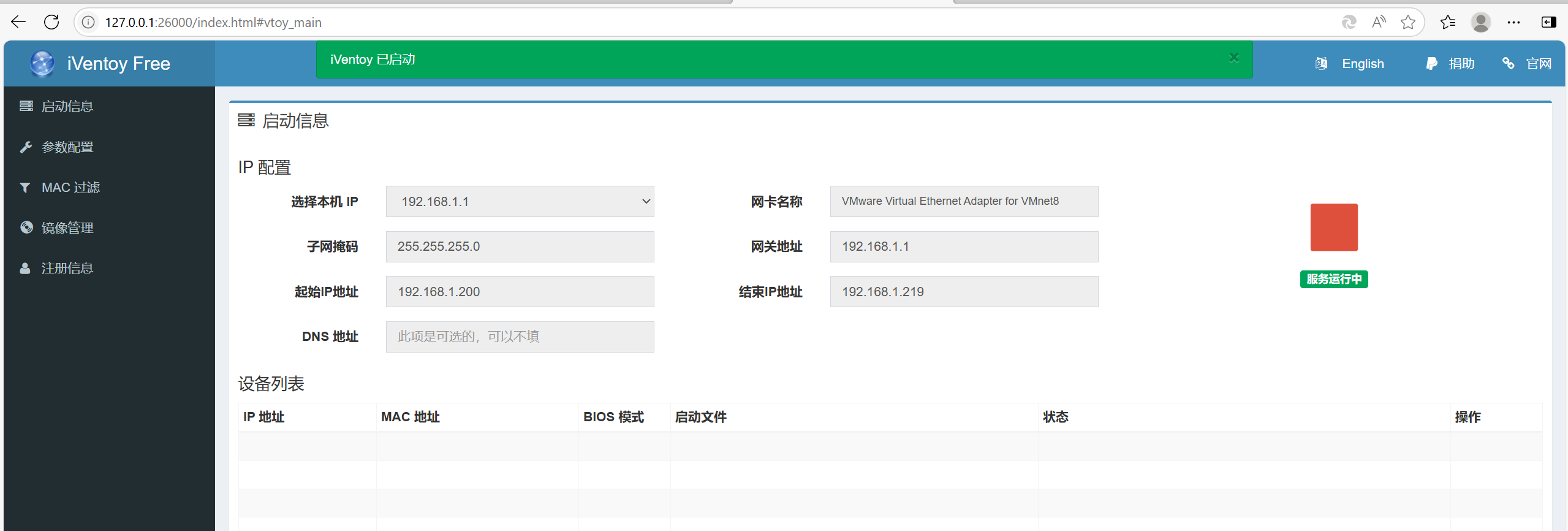

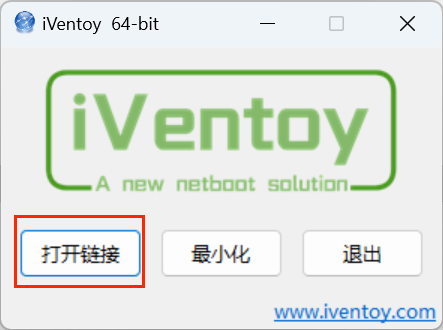

Windows 系统中打开软件之后，会自动打开浏览器，如果没有自动打开，则需要手动点击 打开链接 按钮，如图：

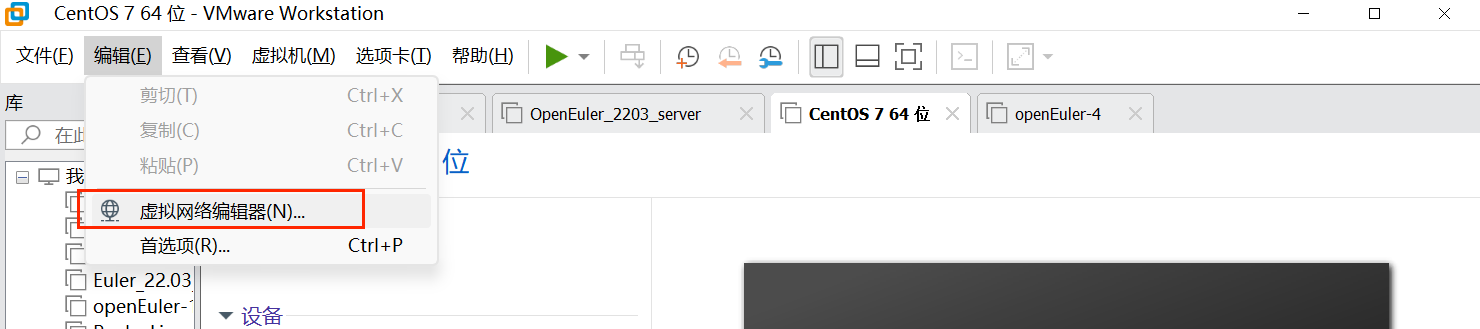

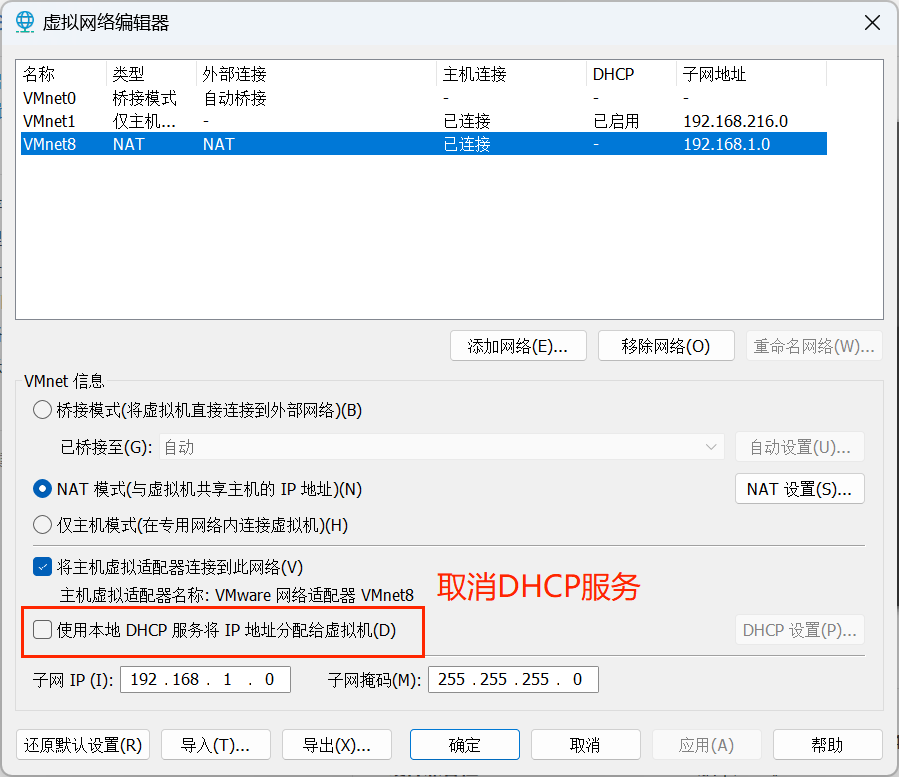

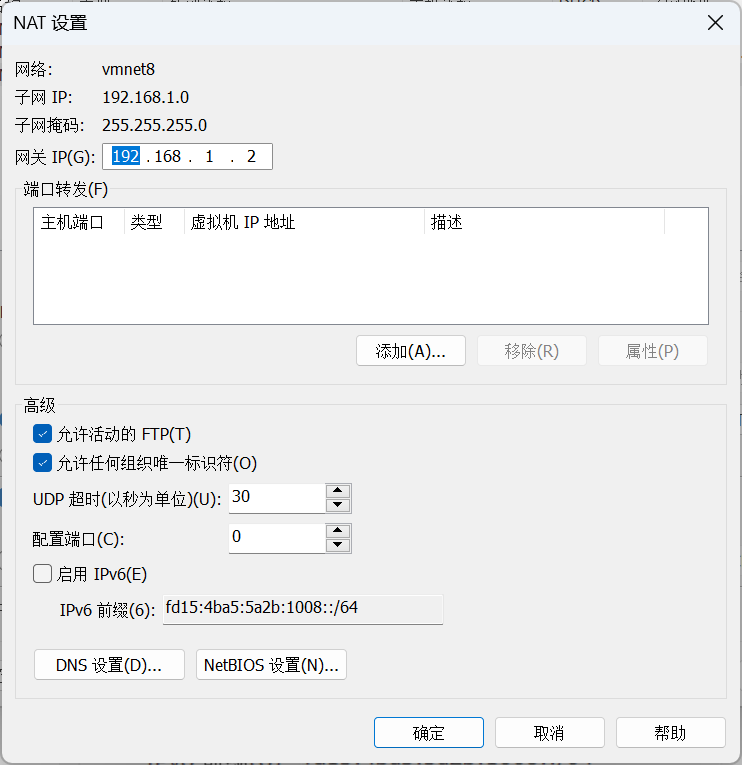

分析客户端IP地址设置：打开vmware17->编辑菜单->虚拟网络编辑器->VMnet8 NAT 网卡查看网段，点击NAT设置查看网关地址，注意：需要关闭VMware nat模式的dhcp服务。

启动 PXE 服务

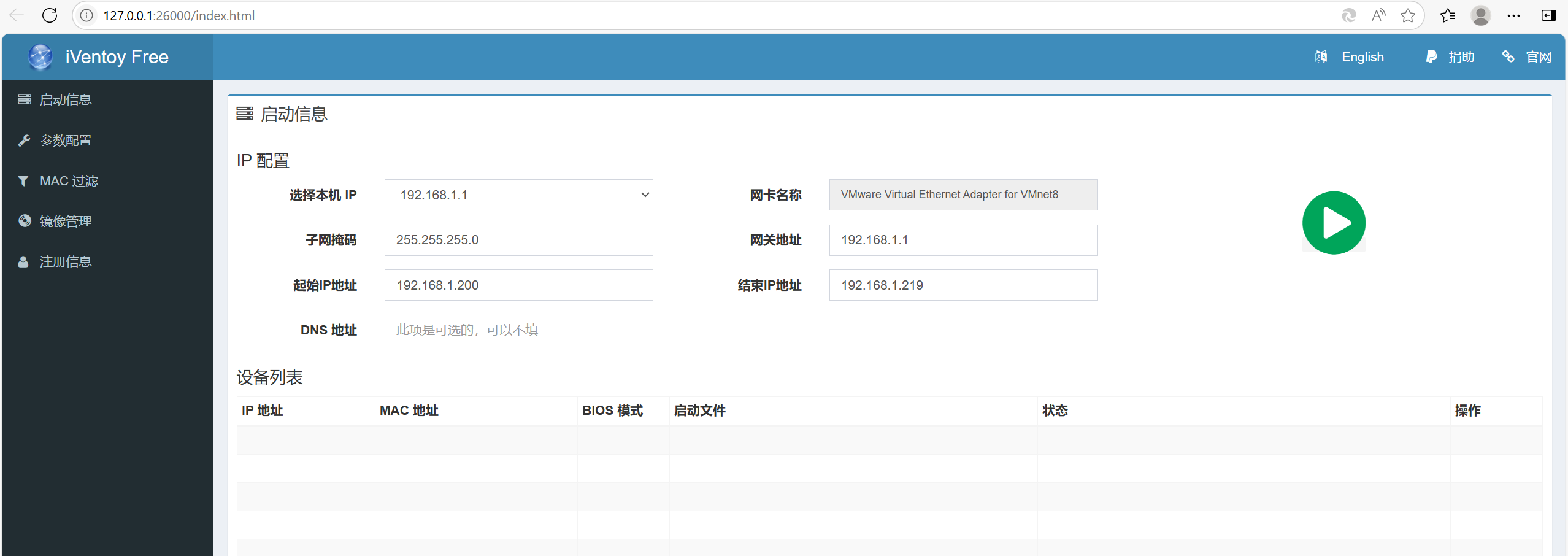

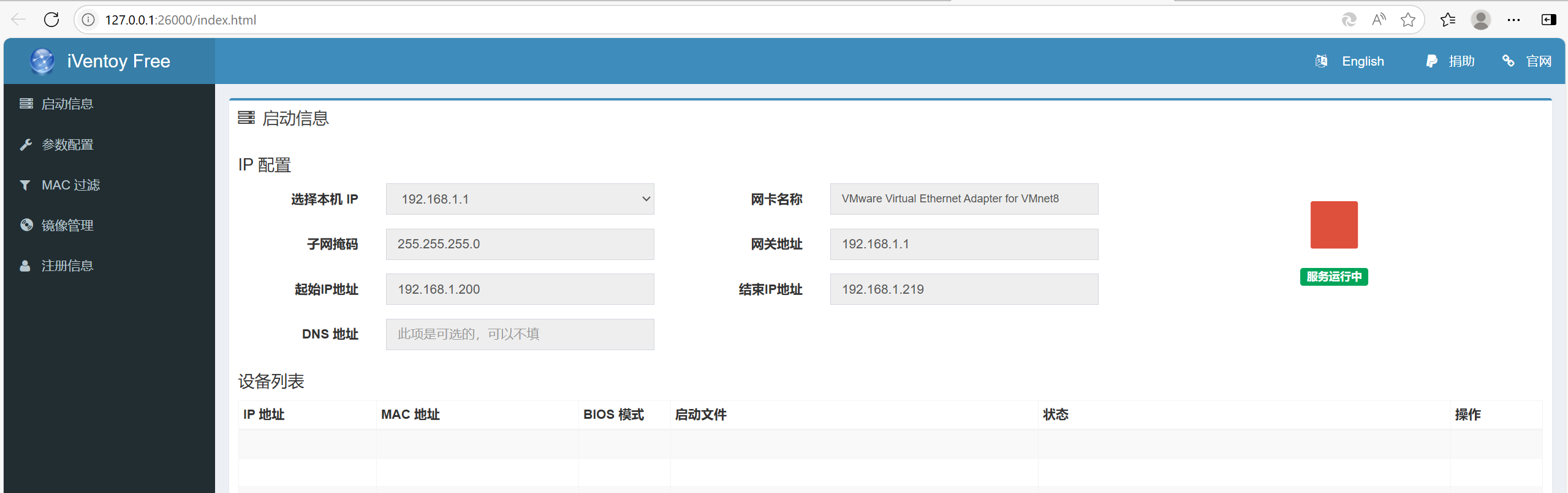

在 iVentoy 主界面上选择本机 IP 地址，根据之前的分析设置好 IP 地址池，然后点击绿色的开始按钮即可，如图：

启动 iventoy 后如图示:

系统安装

本文使用VMware workstation 新建虚拟机测试，新建虚拟机时不要加载iso镜像。

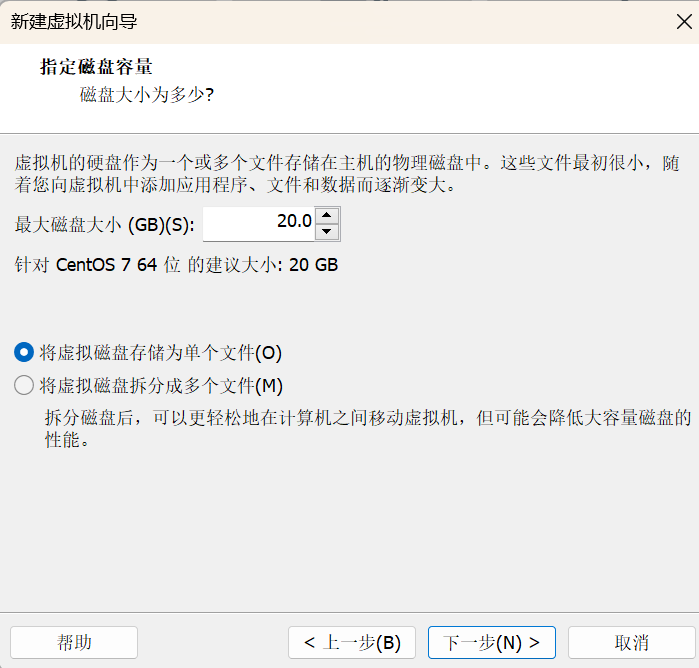

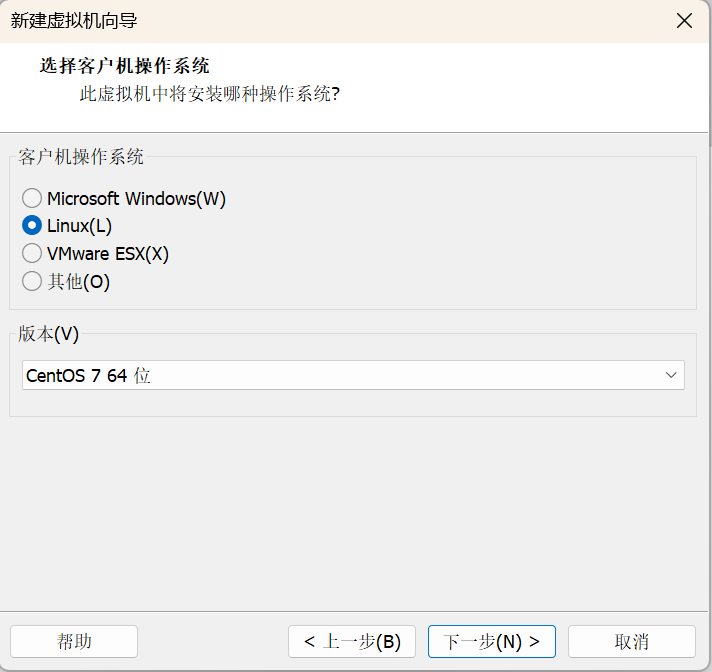

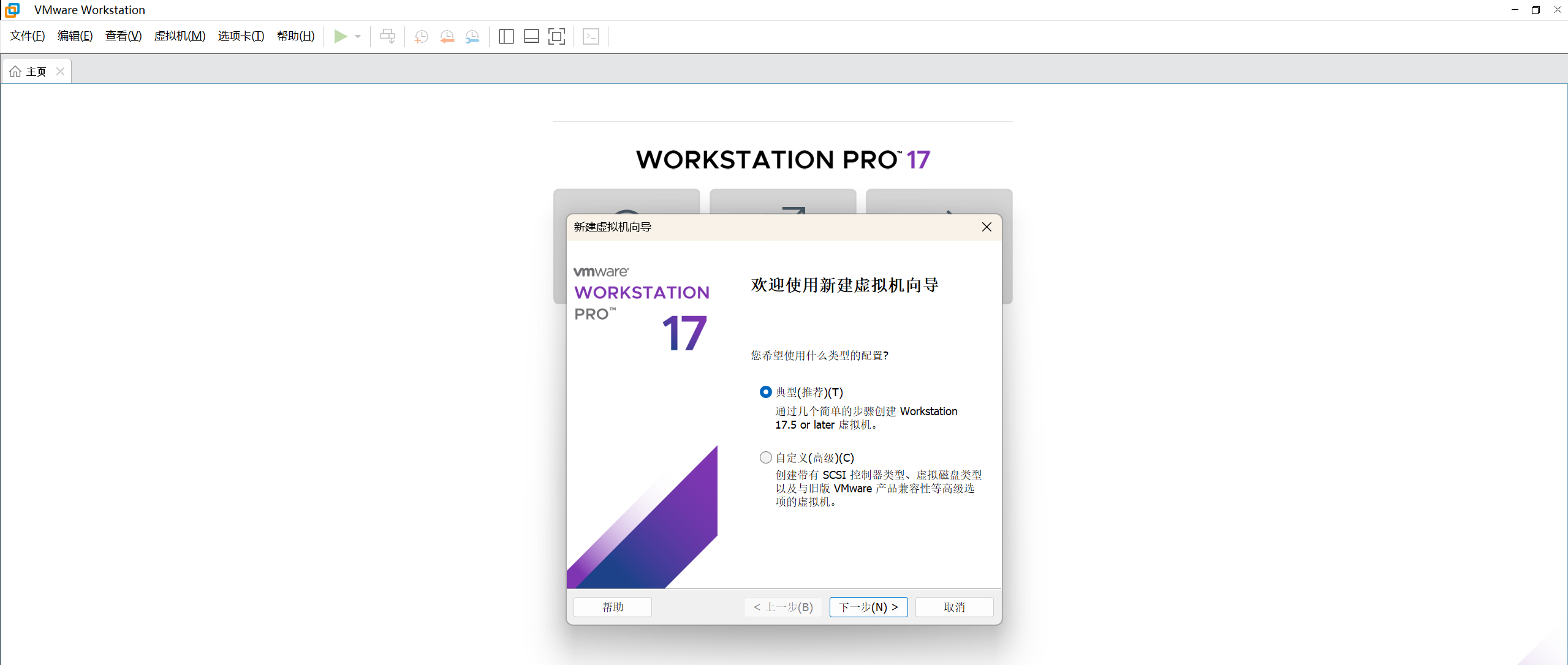

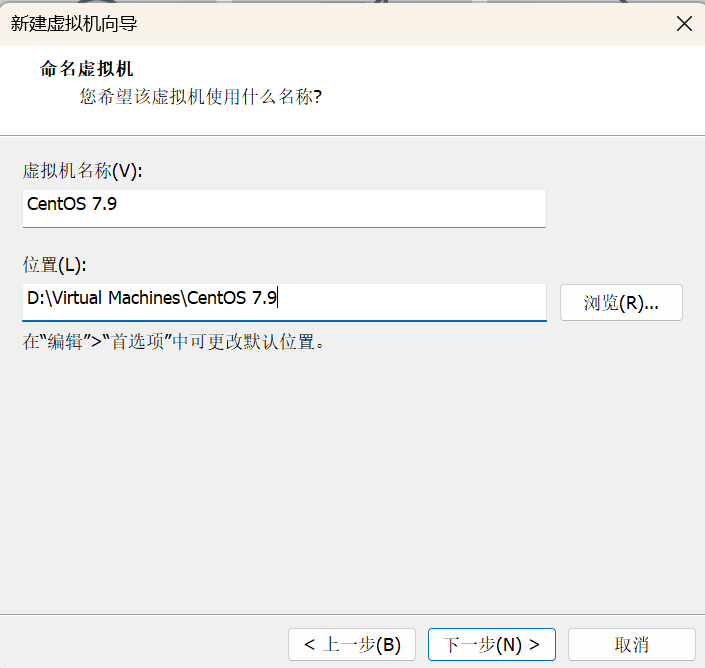

新建Centos7.9虚拟机

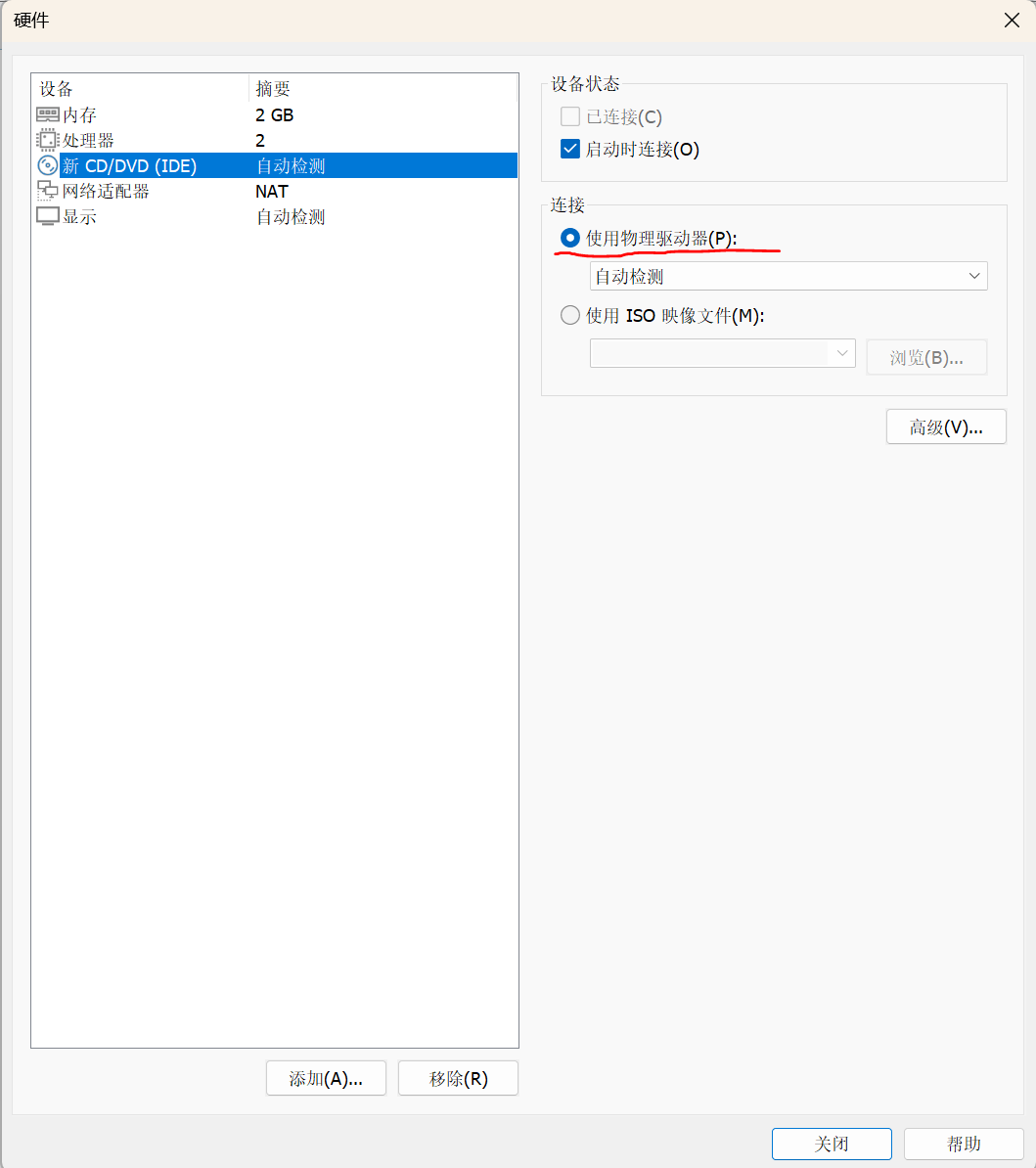

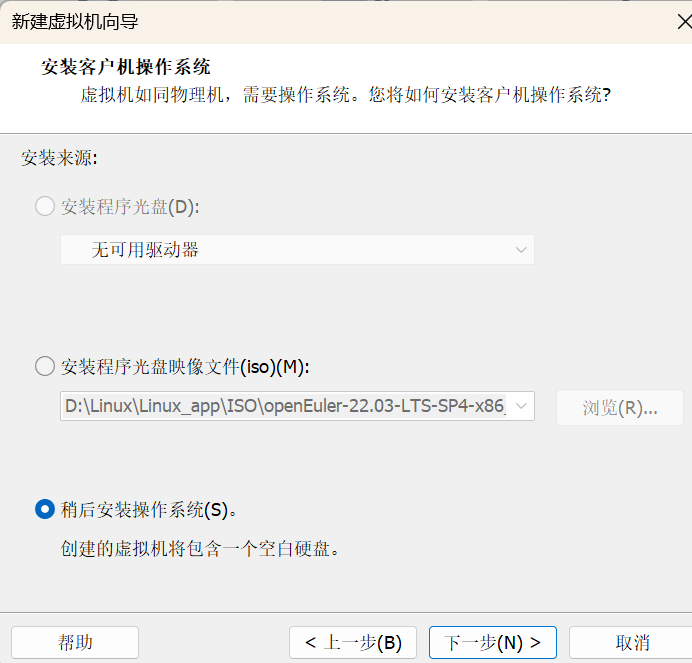

注意：新CD/DVD处不能设置ISO镜像文件

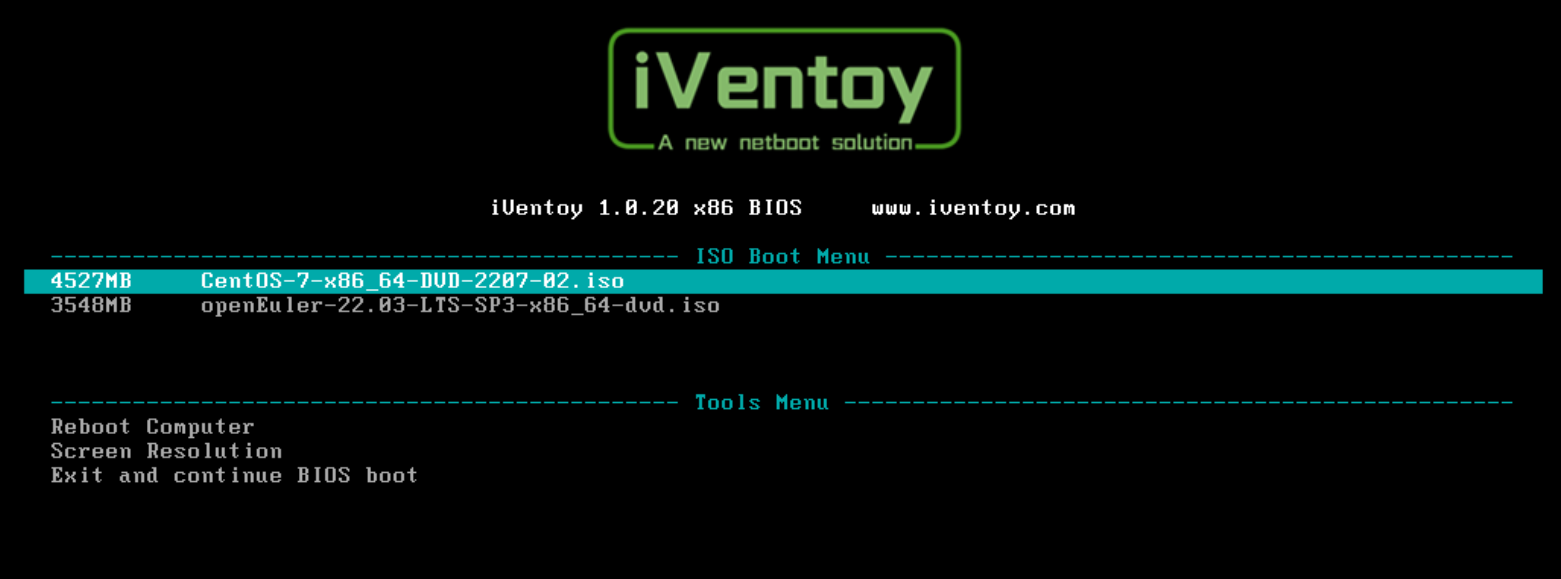

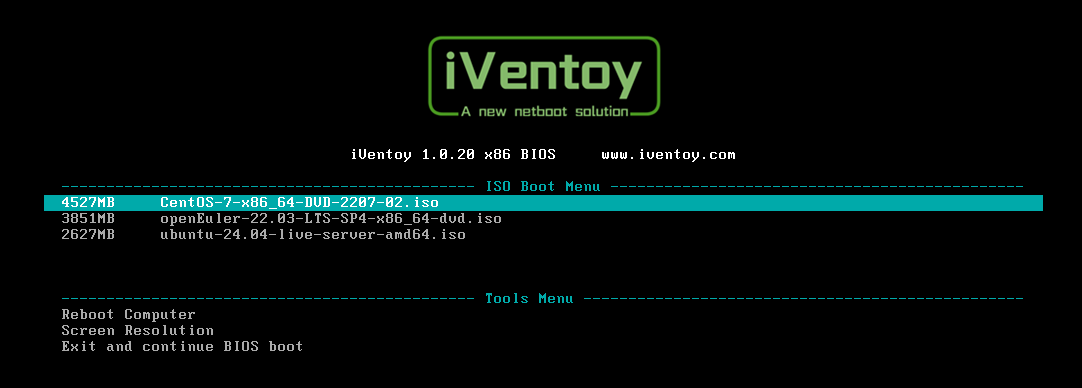

PXE自动识别：

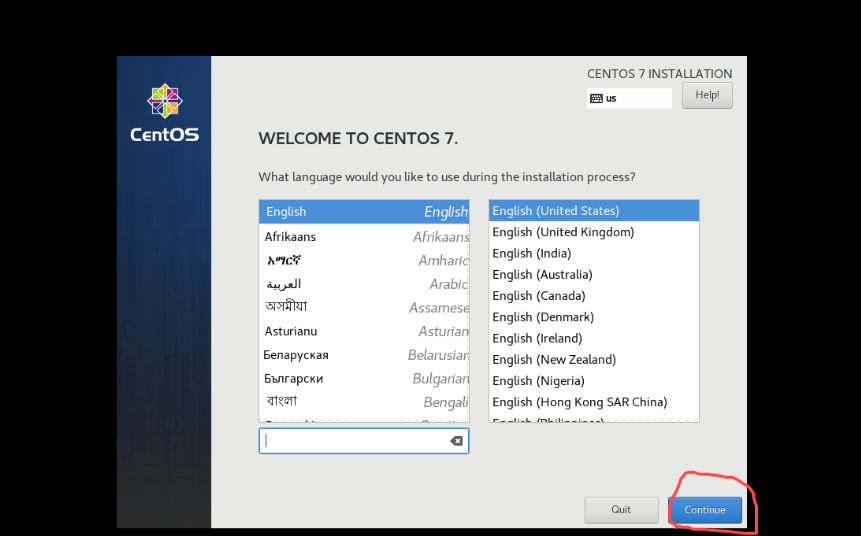

由于网络安装加载较慢，需要等待一段时间，后续就和正常装机一样，过程略（一路继续）。

注意：
- 安装RHEL9/OpenEuler系统时需要上==4G内存==，否则无法加载设备（vmware中pxe服务器安装报错dracut:FATAL: Failed to find a root file system in /tmp/curl_fetch_url1/install.img_dracut : fatal :failed to find a root filesystem-CSDN博客）
- 某些系统自定义分区时需要增加biosboot分区或/boot/efi分区，大小100m即可

iVentoy 定制安装

作用

通过 iVentoy 你无需重新制作ISO文件，只需要简单地为一个ISO文件指定一个或者多个自动安装脚本来实现无人值守、自动安装部署系统的方案。
可以使用 Windows 中的 unattend XML、Redhat/CentOS系列中的 Kickstart 脚本、SUSE系列中的 autoYast XML、Debian系列中的preseed脚本等等。

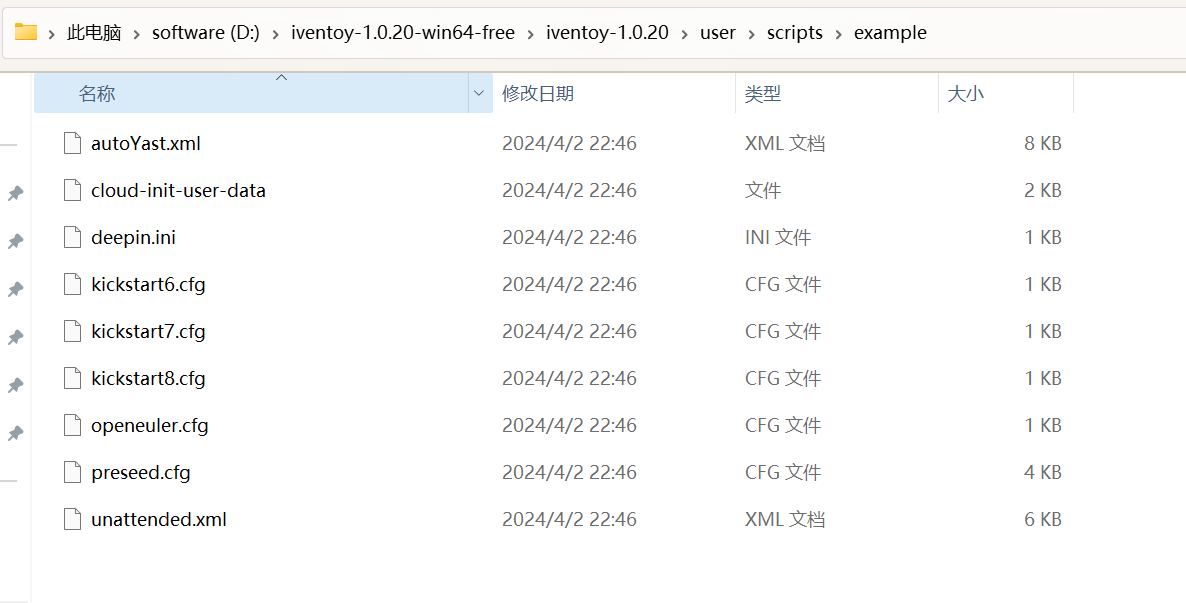

下面的示例模版脚本位于安装包内的 user/scripts/example 目录下，如图：

发行版	脚本格式	示例脚本	说明
Windows	Unattend XML	unattended.xml	Windows系列
Deepin/UOS	INI	deepin.ini	Deepin/UOS 系统
RHEL8/CentOS8	Kickstart script	kickstart8.cfg	同时也支持基于这几个派生出来的发行版。比如 OpenAnolis, RockyLinux 等。
RHEL7/CentOS7/Fedora	Kickstart script	kickstart7.cfg	同时也支持基于这几个派生出来的发行版。比如 Oracle Linux, EuroLinux 等。
RHEL6/CentOS6	Kickstart script	kickstart6.cfg	同时也支持基于这几个派生出来的发行版。
openEuler	Kickstart script	openeuler.cfg	openEuler 版本。
Debian	Preseed script	preseed.cfg	Debian 系列的发行版。
Ubuntu Server (< 20.x)	Preseed script	preseed.cfg	早期 Ubuntu Server 版本
Ubuntu Server (20.x+)	cloud-init	cloud-init-user-data	Ubuntu Server 20.x 以后的版本
SUSE	autoYast XML	autoYast.xml	SLES 和 openSUSE

注意：这里的示例脚本仅供参考，需要根据实际需要修改，尤其是里面磁盘分区设置的部分。否则会造成磁盘被误格式化、数据丢失等问题。

脚本变量扩展

在进行自动安装时，在安装脚本中有一些配置是无法固定写死的，必须根据实际环境进行调整。
最常见的就是对于安装盘的指定，比如我们在安装脚本中指定系统安装到 DISK0 或者 /dev/sda 但在有些机器上它对应的那个盘并不是我们想要的那个。这样可能就把系统安装到错误的盘上了。

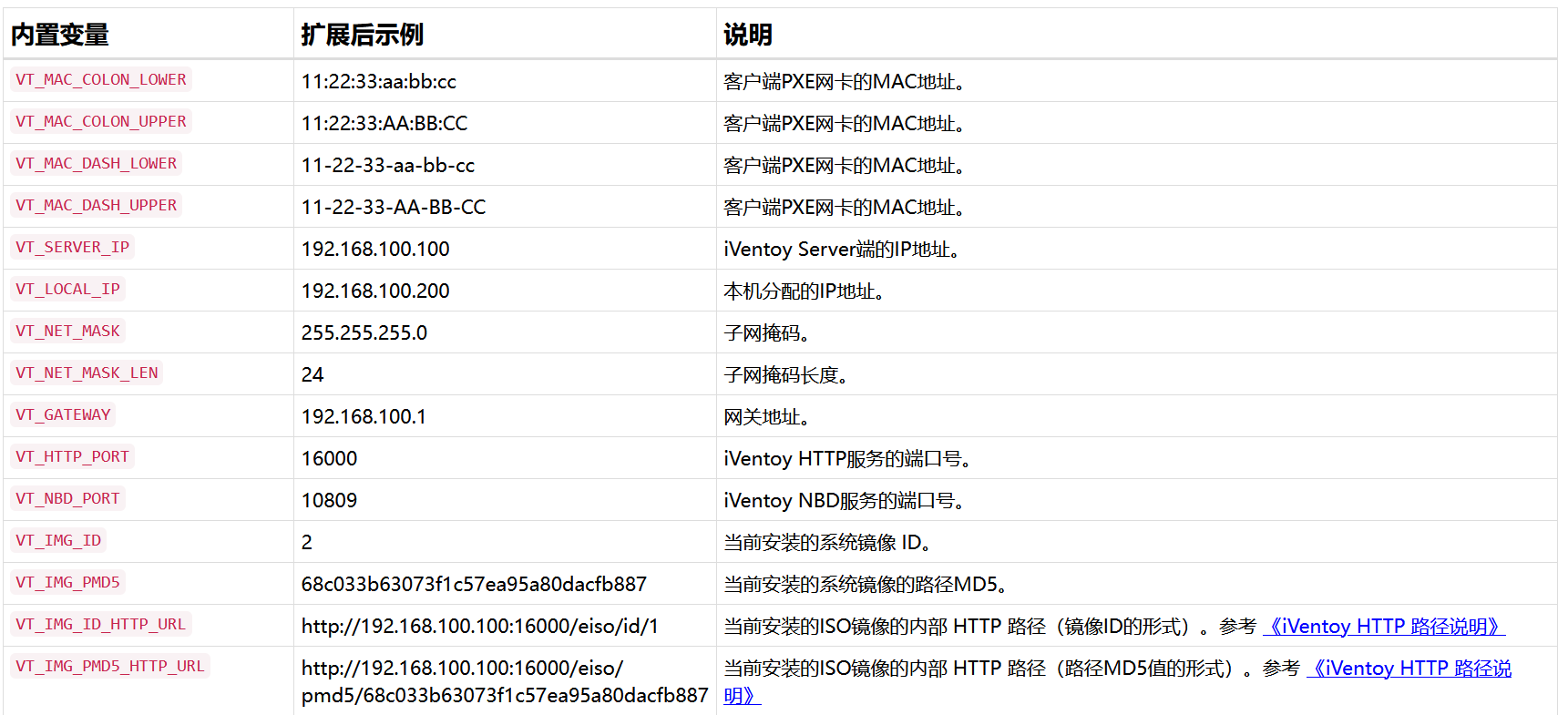

针对上述需求，iVentoy 在自动安装脚本中支持 变量扩展，变量使用 $$VT_XXX$$ 的形式，其中 VT_XXX 对应变量名。
注意：
- 包含变量的自动安装脚本文件必须是 UTF-8 编码格式。
- 只支持下面表格中列出的变量，不支持自定义变量。
- 变量名两边必须各用2个$$ 符号包起来
- Ventoy 会自动检测自动安装脚本内是否包含变量，对于不包含变量的脚本不会做扩展处理。
- 变量扩展是在副本中进行的，不会修改脚本源文件。

定制CentOS7

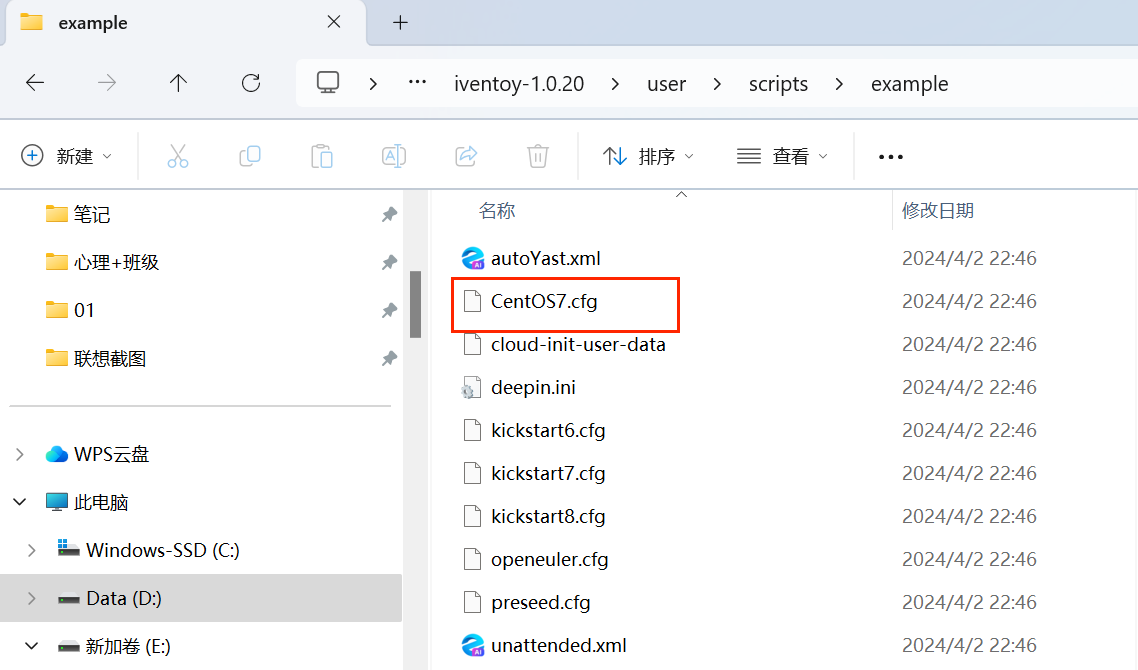

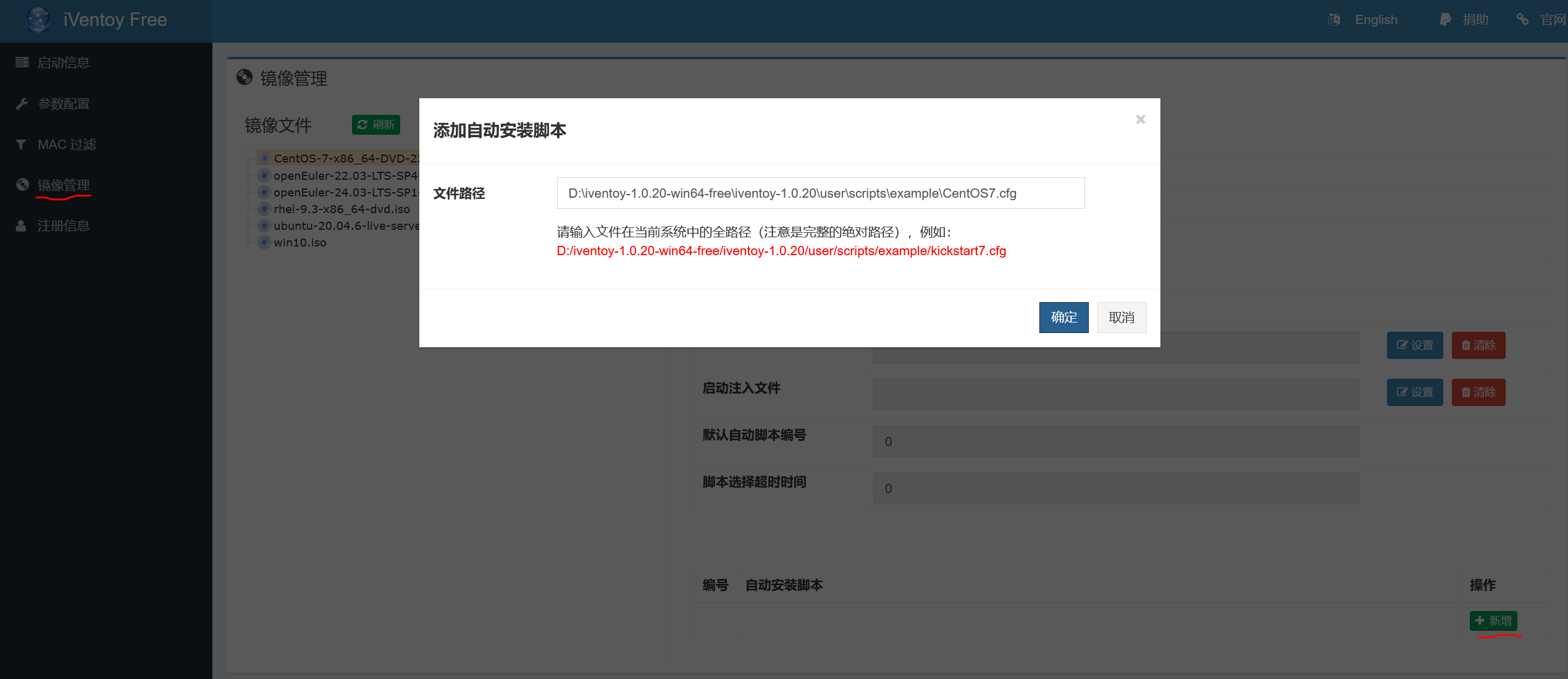

复制 kickstart7.cfg
改名为 CentOS7.cfg

install

lang en_US.UTF-8
keyboard us
rootpw  123456
firewall --service=ssh
authconfig --enableshadow --passalgo=sha512
selinux --disable
firewall --disabled
timezone --utc Asia/Shanghai

#network --onboot=yes --device=$$VT_MAC_COLON_LOWER$$ --bootproto=static --ip=$$VT_LOCAL_IP$$ --netmask=$$VT_NET_MASK$$ --gateway=$$VT_GATEWAY$$ --noipv6

eula --agreed
firstboot --disable

%include /tmp/partation.ks
zerombr
clearpart --all --initlabel
part /boot --fstype xfs --size 1024
part swap --size 2048
part / --fstype xfs --size 1 --grow


#packages configuration
%packages
@core
bash-completion
chrony
dos2unix
net-tools
lrzsz
nmap
sysstat
telnet
tree
vim
wget
%end

reboot

%pre

#Select install disk
disk_short_name=$$VT_LINUX_DISK_MAX_SIZE$$

echo bootloader --location=mbr --driveorder=$disk_short_name >> /tmp/partation.ks
echo ignoredisk --only-use=$disk_short_name  >> /tmp/partation.ks
echo clearpart --all --initlabel --drives=$disk_short_name  >> /tmp/partation.ks


%end

#Download third part software
%post

# wget $$VT_IMG_ID_HTTP_URL$$/Packages/kernel-tools-3.10.0-957.el7.x86_64.rpm -O /root/kernel-tools.rpm
# wget http://$$VT_SERVER_IP$$:$$VT_HTTP_PORT$$/user/xxx.zip -O /root/xxx.zip

%end
