想要用单个PiKVM设备同时控制多台服务器？PiKVM Switch多端口扩展器就是你的完美解决方案！这款专为PiKVM设计的硬件扩展设备，让你可以用一台PiKVM轻松管理多达20台服务器，大幅提升数据中心管理效率。🎯
什么是PiKVM Switch多端口扩展器？
PiKVM Switch是一款智能多端口KVM扩展设备，专门设计用于与PiKVM配合使用。它支持HDMI视频捕获和USB控制，让你可以通过单个PiKVM界面无缝切换和管理多个目标计算机。每个端口都提供完整的ATX电源控制和状态监控功能。
核心优势：
- ✅ 每个端口独立的ATX电源控制
- ✅ 每端口EDID配置功能
- ✅ HDMI虚拟插头功能
- ✅ 真正的即插即用，无需复杂配置
- ✅ 多功能RGB指示灯和信标模式
- ✅ 直接从PiKVM进行固件更新
硬件规格与兼容性
PiKVM Switch支持级联连接，最多可连接5台Switch设备，提供总计20个完整功能端口！这意味着你可以随着服务器数量的增长逐步扩展你的KVM基础设施。
兼容设备：
- PiKVM V4 Plus（推荐）
- PiKVM V3
- DIY V2和V1设备
⚠️ 不兼容设备： PiKVM V4 Mini和基于Raspberry Pi Zero的DIY设备（USB主机端口不足）
安装设置步骤
准备工作
确保你拥有：
- 主体设备：PiKVM V4 Plus或兼容设备
- Switch套件包含：Switch设备、电源适配器、各种连接线缆
- 每个目标主机端口需要：HDMI 2.0线缆、USB-A转USB-C线缆、直连网线（用于ATX连接）

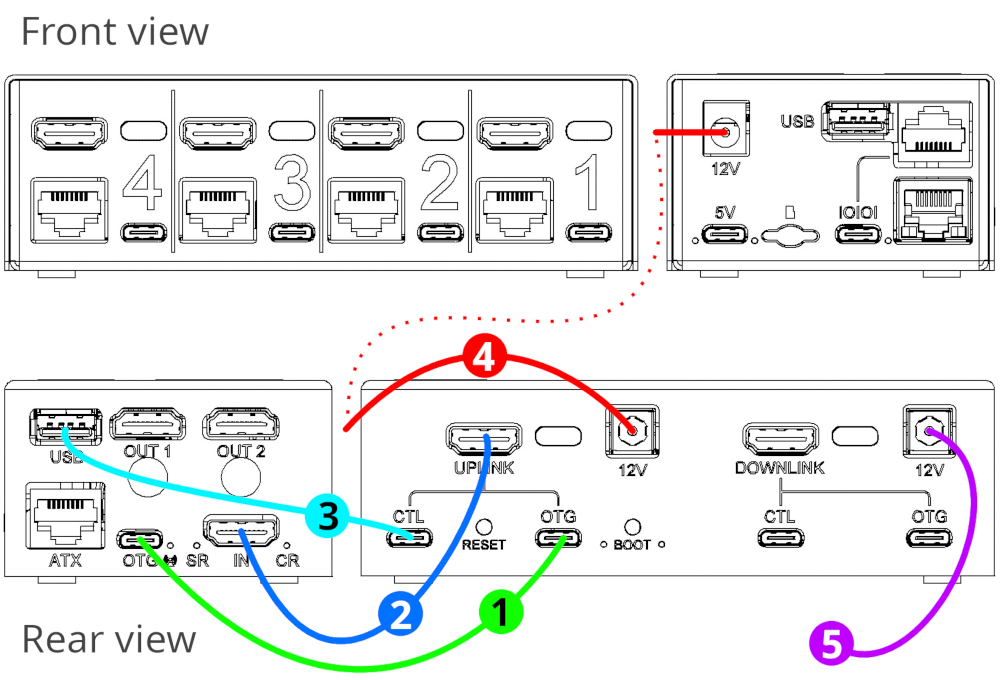

连接示意图
-
关闭PiKVM设备电源
-
连接Switch到PiKVM：
- (1) OTG连接用于USB仿真（使用Type-C线）
- (2) 视频连接（使用HDMI线）
- (3) USB控制连接（使用Type-C线和附带的C转A适配器）
- (4) 可选电源级联（使用附带的双头电源线）
- (5) 连接12V电源适配器
-

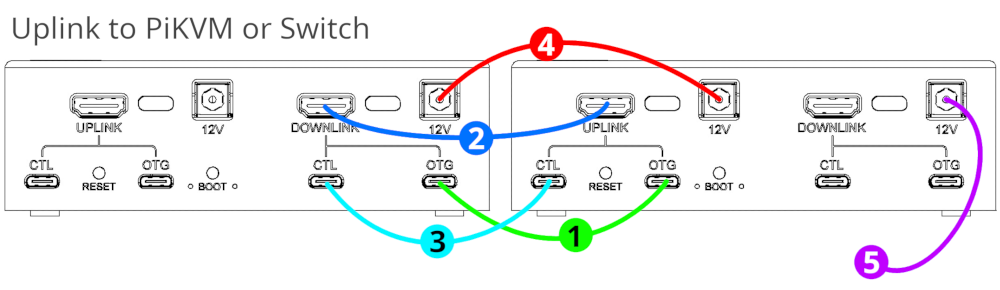

级联多个Switch（可选）：
最多支持5台Switch级联，构建强大的20端口KVM系统！
- 连接目标主机到Switch前面板的编号端口

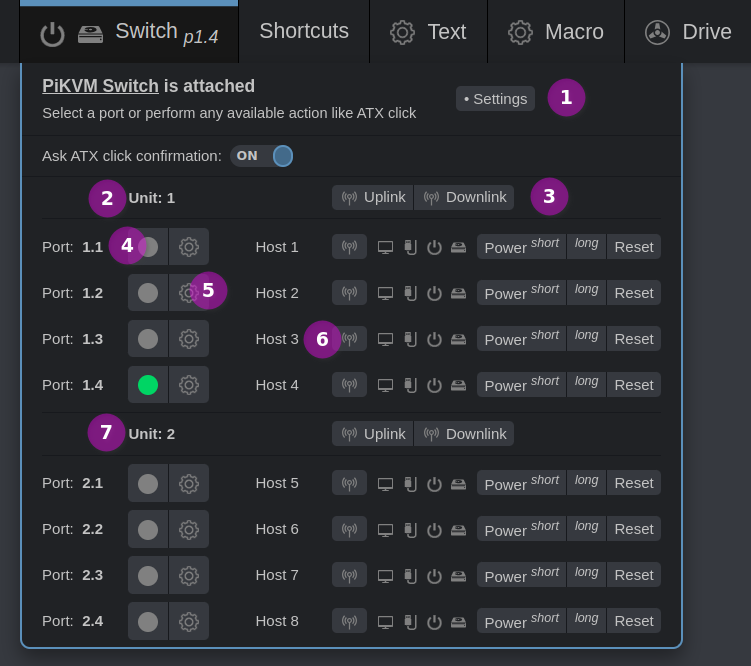

Web界面操作指南
PiKVM Switch的所有功能都通过直观的Web界面进行管理：
主要功能区域：
- 当前活动端口显示：显示unit.port格式的活动端口和ATX状态
- 设置按钮：访问链设置窗口
- 端口分组：按物理单元分组显示所有端口
- 信标激活按钮：让对应端口的LED闪烁，便于物理识别
- 端口切换按钮：绿色表示当前活动端口
- 端口配置按钮：设置名称、EDID等参数
链设置功能

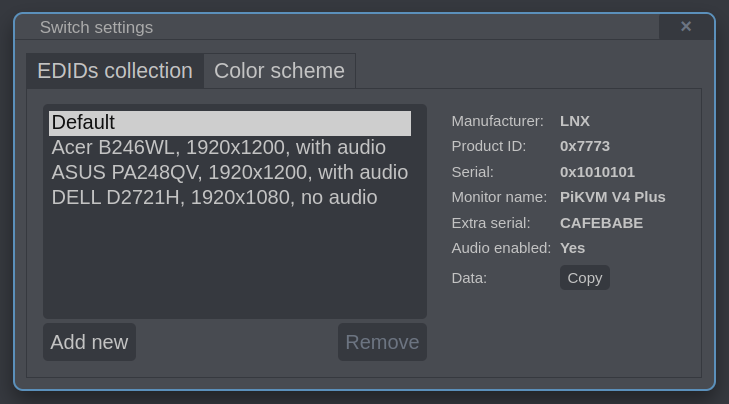

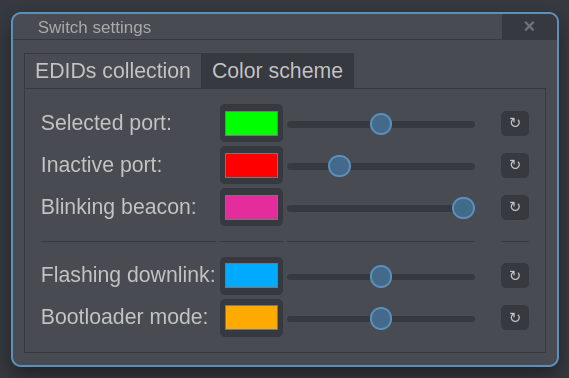

在设置菜单中，你可以管理EDID集合和自定义Switch LED颜色方案：
| EDID集合管理 | 颜色方案设置 |
|---|---|
 |  |

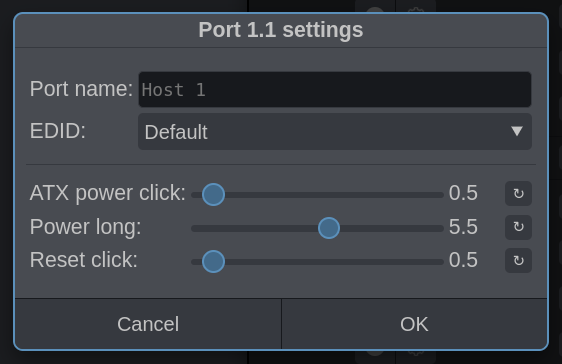

端口详细配置
每个端口都可以设置：
- 显示名称（可用于标识连接的主机）
- 独立的EDID配置
- ATX电源和重置按钮的时间间隔参数
固件更新指南
PiKVM会定期发布Switch固件更新，这些更新随PiKVM OS更新一起分发。当检测到固件需要更新时，Web界面会显示通知。
更新步骤：
- 通过SSH以root身份登录PiKVM
- 运行以下命令：
cd /usr/share/kvmd/switch
systemctl stop kvmd # 停止KVM服务
make install # 刷写第一个Switch
systemctl start kvmd # 重新启动服务
更新过程中，Switch的前面板LED会显示进度，所有级联的Switch都会自动依次更新。
故障排除与常见问题
HDMI-CSI板兼容性问题
某些HDMI-CSI板不完全符合HDMI规范，可能需要启用特殊兼容模式：
- 切换到RW模式：
rw - 编辑
/etc/kvmd/override.yaml：
kvmd:
switch:
ignore_hpd_on_top: true
- 重启KVMD：
systemctl restart kvmd - 切换回RO模式：
ro
电源注意事项
⚠️ 重要警告：
- 当使用电源级联时，不要在PiKVM V4上使用自己的5V电源端口
- Switch上的两个12V连接器仅设计用于级联，切勿连接两个电源到Switch
最佳实践建议
- 物理访问：建议在具有物理访问权限的情况下进行固件更新
- 线缆质量：使用高质量的HDMI和USB线缆，避免信号问题
- 逐步扩展：随着服务器数量增长逐步添加Switch设备
- 标签系统：为每个端口使用有意义的名称标识连接的主机
- 定期更新：保持PiKVM OS和Switch固件为最新版本
PiKVM Switch多端口扩展器彻底改变了服务器管理的游戏规则，让你用最经济的方式构建专业级的KVM-over-IP解决方案。无论是小型办公室还是大型数据中心，这套系统都能提供可靠、灵活的远程管理能力。🚀
