一、实验目的与内容
（一）实验目的
掌握交换机的管理特性，学会配置交换机的基本方法和命令行界面及常用命令。
（二）实验内容
-
了解交换机命令行界面的工作模式。
-
通过Telnet配置交换机。
二、实验设备
计算机一台，交换机一台（型号2960）。
三、实验拓扑
| 设备 | 接口 | IP地址 | 子网掩码 | 网关地址 |
|---|---|---|---|---|
| Switch0 | Fa0/1 | 192.168.10.254 | 255.255.255.0 | - |
| PC0 | Fa0 | 192.168.10.1 | 255.255.255.0 | 192.168.10.254 |
四、实验步骤
-
设置交换机Switch的管理IP地址及子网掩码
Switch(config)#interface vlan 1 Switch(config-if)#ip address 192.168.0.254 255.255.255.0 //配置端口IP地址和子网掩码 Switch(config-if)#no shutdown //启用该管理IP -
开启交换机的远程Telnet登录功能
Switch(config)#line vty 0 4 ；配置虚拟终端0~4通道 Switch(config-line)#login ；允许登录 Switch(config-line)#password zzz ；设置telnet登录口令为zzz Switch(config-line)#exec-timeout 15 0 ；设置超时时间为15分钟0秒 -
设置交换机的特权配置口令
该操作能让Telnet登录后可以远程配置交换机，否则无法切换到特权模式及后续模式。
Switch(config)#enable password 123 ；配置特权配置口令为123
注意：enable有两个参数：password和secret
-
password 将口令明文存储
-
secret 将口令加密后存储
-
secret口令优先级更高，如果同时设置了password和secret口令，则生效的是secret口令

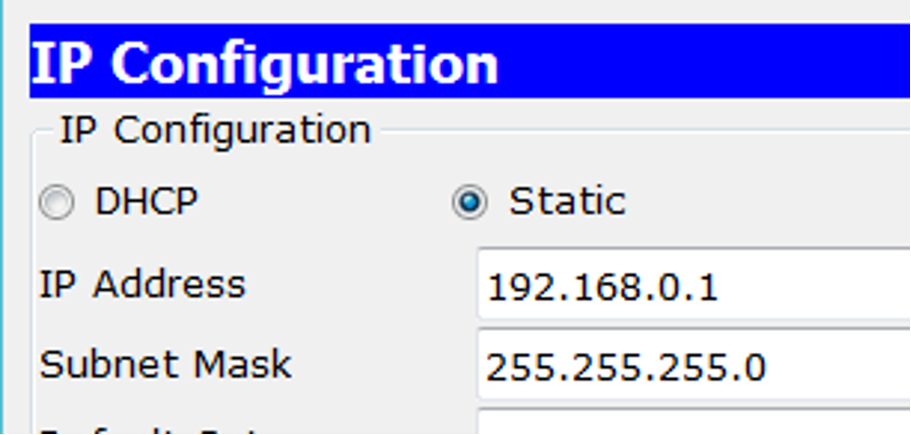

- 设置PC0的IP地址及子网掩码
-
选择Static模式
-
IP Address：192.168.0.1
-
Subnet Mask：255.255.255.0

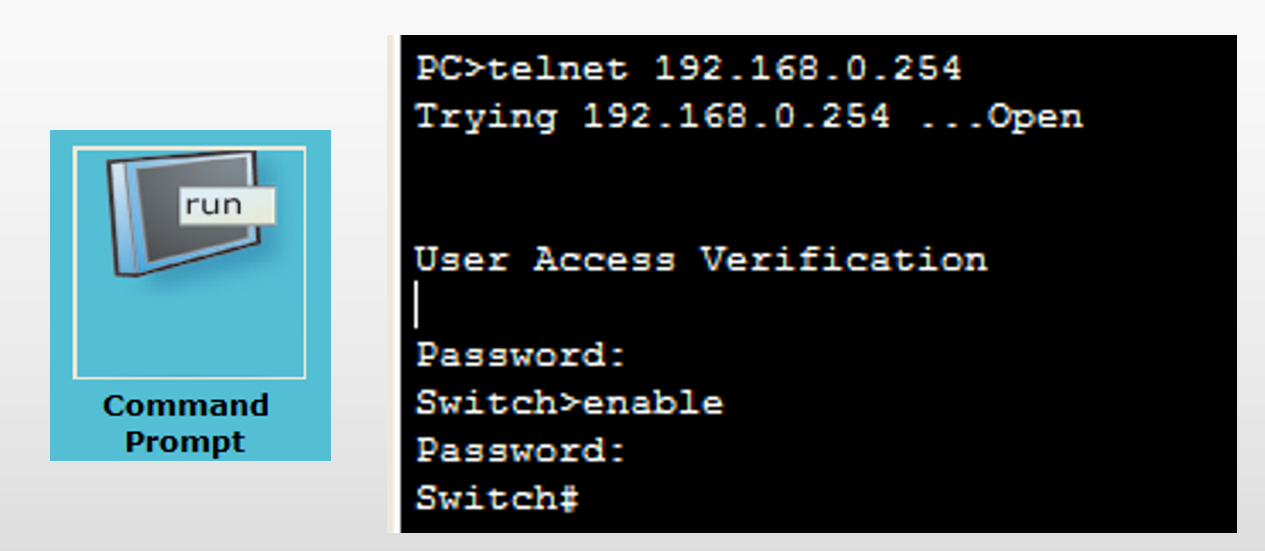

- 在PC0用Telnet连接交换机并切换模式
在PC0用Telnet连接交换机，出现连接后输入Telnet登录口令，登录后输入特权口令可以切换到特权模式。
操作命令及流程：
PC>telnet 192.168.0.254
Trying 192.168.0.254...Open
User Access Verification
Password:
Switch>enable
Password:
Switch#

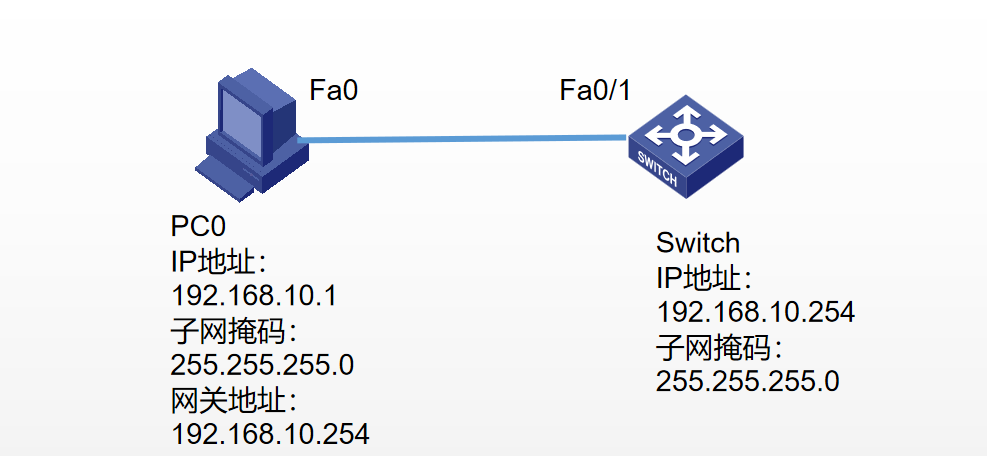

五、实验任务
| 设备 | 接口 | IP地址 | 子网掩码 | 网关地址 |
|---|---|---|---|---|
| Switch | Fa0/1 | 192.168.10.254 | 255.255.255.0 | - |
| PC0 | Fa0 | 192.168.10.1 | 255.255.255.0 | 192.168.10.254 |
-
根据上图IP配置，配置PC0和交换机的IP地址。
-
配置Telnet口令（本人学号，如11703090123）。
-
配置特权口令（本人学号翻转，如3210903711）。
-
用PC0 Telnet登录到交换机，并切换到特权模式。
