一文搞懂服务器硬盘接口与形态：SATA、SAS、NVMe、U.2、M.2、U.3、EDSFF 全解析
关键词：服务器硬盘、NVMe、SATA、SAS、U.2、M.2、U.3、EDSFF、PCIe、存储接口
适用读者：系统架构师、运维工程师、硬件工程师、存储研发与测试人员
前言：为什么要了解服务器硬盘接口？
在服务器和数据中心的世界里，硬盘接口的选择直接决定了系统的性能、可靠性和可扩展性。
从传统的 SATA、SAS 到如今的 NVMe、U.3、EDSFF，存储技术经历了巨大的演进。
本文将带你一次性搞清楚：
- 每种接口的区别和优势；
- 各类封装形态（M.2 / U.2 / U.3 / EDSFF）的用途；
- 不同代际 PCIe 通道速率；
- 新兴技术如 NVMe-oF 与 Fabric 架构。
一、服务器硬盘的分类与演进
服务器硬盘从接口形态上主要分为两大类：
| 类型 | 接口 | 特点 |
|---|---|---|
| 传统存储 | SATA / SAS | 结构成熟、可靠性高、带宽有限 |
| 高速存储 | NVMe（基于 PCIe） | 高速、低延迟、专为 SSD 设计 |
二、传统接口：SATA 与 SAS
- SATA（Serial ATA）
- 速率：6 Gbps（SATA III）
- 常见形态：2.5"/3.5" SSD 或 HDD
- 优点：成本低、兼容性好、适合普通存储或归档盘
- 缺点：延迟高、队列深度仅 32、带宽瓶颈明显
适用场景：低负载服务器、监控录像、归档、非关键业务。
- SAS（Serial Attached SCSI）
- 速率：12 Gbps（SAS 3.0）/ 24 Gbps（SAS 4.0）
- 支持双端口与多路径访问
- 兼容 SATA 设备（SAS 控制器可识别 SATA 硬盘）
- 高可靠性与数据完整性
适用场景：企业级存储阵列、数据库服务器、RAID 系统。
三、NVMe：面向未来的高速存储接口
NVMe（Non-Volatile Memory Express） 是为 SSD 量身定制的协议，直接基于 PCIe 通道，抛弃了 SATA/SAS 的中间层，大幅降低延迟。
| PCIe 版本 | 每通道速率 | x4 接口总带宽 |
|---|---|---|
| PCIe 3.0 | 1 GB/s | 4 GB/s |
| PCIe 4.0 | 2 GB/s | 8 GB/s |
| PCIe 5.0 | 4 GB/s | 16 GB/s |
| PCIe 6.0 | 8 GB/s | 32 GB/s |
NVMe 优势：
- 极高的并行度（多达 64K 队列 × 每队列 64K 命令）
- 延迟低至微秒级
- 直接连接 CPU，总线效率高
四、NVMe 接口形态（外观与应用区别）

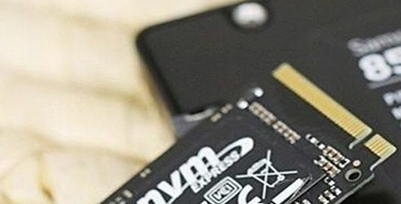

- M.2（NGFF）
- 封装尺寸小（常见：2280）
- 通常使用 PCIe x4 或 SATA 通道
- 非热插拔
- 用于消费级、嵌入式或空间有限的服务器节点
典型用途：系统盘、边缘计算节点、MiniServer。

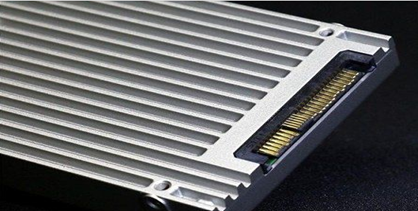

- U.2（SFF-8639）
- 外形为 2.5 英寸热插拔盘
- 使用 PCIe x4 通道
- 支持企业级 SSD 热插拔维护
- 信号线与电源分离，可靠性高
典型用途：企业服务器、数据库存储节点。
- U.3
- 向下兼容 SATA / SAS / U.2
- 同一背板可混插多种协议
- 成本更低，部署更灵活
适用场景：混合存储环境、服务器升级换代。
- AIC（Add-In Card）
- 直接插入主板 PCIe 插槽
- 通常为 x4/x8 接口
- 散热性能好、带宽高
典型用途：AI 训练节点、高性能计算、数据分析服务器。
- EDSFF（E1.S / E1.L / E3）
- 新一代 企业级标准接口（Enterprise & Datacenter SSD Form Factor）
- 支持 PCIe 4.0 / 5.0 / 6.0
- 更好的散热和密度设计，适合超高密度机架存储
典型用途：云计算中心、大规模存储集群。
五、外部高速接口（扩展与远程存储）
| 接口 | 协议 | 速率 | 用途 |
|---|---|---|---|
| Thunderbolt 3/4 | PCIe + DisplayPort | 40 Gbps | 外置高速 SSD / GPU |
| USB 3.2 / USB4 | USB 协议 | 20–40 Gbps | 外置硬盘盒 |
| Fibre Channel (FC) | SCSI over Fiber | 16–64 Gbps | SAN 存储网络 |
| InfiniBand (IB) | RDMA 协议 | 100–400 Gbps | HPC、AI 集群 |
| iSCSI / NVMe-oF | 以太网协议 | 10–200 Gbps | 网络直连 NVMe 设备 |
六、封装形态与接口对照表
| 封装形态 | 可用接口 | 典型用途 |
|---|---|---|
| 3.5 英寸 | SATA / SAS | 机械硬盘、大容量存储 |
| 2.5 英寸 | SATA / SAS / U.2 / U.3 | 企业 SSD 主流形态 |
| M.2 | SATA / PCIe | 系统盘、小型服务器 |
| AIC | PCIe | 高性能计算 |
| EDSFF | PCIe | 新一代服务器、AI 集群 |
七、未来趋势：迈向全 NVMe 化与 Fabric 化
- SATA / SAS 正逐步退出核心市场，未来以 NVMe 为主；
- U.3 / EDSFF 成为统一接口形态；
- PCIe 5.0 / 6.0 SSD 将成为高性能计算的标配；
- NVMe-oF（NVMe over Fabrics） 正在重塑存储架构，通过网络访问远程 NVMe，性能接近本地盘。
八、总结对比：接口性能一览
| 接口 | 协议 | 最大速率 | 延迟 | 是否热插拔 |
|---|---|---|---|---|
| SATA | AHCI | 6 Gbps | 高 | ✅ |
| SAS | SCSI | 24 Gbps | 中 | ✅ |
| NVMe (PCIe 4.0 x4) | NVMe | 8 GB/s | 低 | ✅（U.2/U.3） |
| EDSFF (PCIe 5.0 x4) | NVMe | 16 GB/s | 极低 | ✅ |
| NVMe-oF | NVMe/TCP/RDMA | 10–200 Gbps | 超低 | ✅ |
九、结语：接口的选择=性能的上限
在企业服务器中，接口选择不只是性能问题，更关乎架构设计。
理解不同接口与封装标准，是构建高可靠、高性能系统的第一步。
未来的服务器存储将全面拥抱：
- PCIe 5.0 / NVMe
- EDSFF 统一形态
- NVMe-oF 网络化访问
