AI服务器供电革命：为何交错并联Buck成为算力时代的必然选择
引言：当算力需求撞上物理学的墙
数据中心机房的低鸣，如今已演变为AI算力洪流的咆哮。根据Synergy Research Group的数据，2023年全球超大规模数据中心数量已突破900座，其中用于AI训练的算力集群正以每年超过50%的复合增长率膨胀。一个更具冲击力的事实是：单颗NVIDIA H100 GPU的峰值功耗已突破700瓦，而一个满载8颗H100的DGX服务器节点，瞬时功率需求可达6千瓦以上。这不仅仅是一个数字，它意味着供电网络必须在微秒级别内，稳定、高效地应对高达数千安培的电流瞬态变化。
传统的单相或简单多相Buck变换器在此等严苛需求面前已捉襟见肘。工程师们发现，即便使用最先进的功率MOSFET和控制器，纹波噪声干扰导致的计算错误、因局部过热引发的系统降频、以及为了散热而付出的巨大空间与能耗代价，正成为榨取AI芯片极限算力的主要瓶颈。
核心论点：
- 纹波抑制的物理极限：交错并联技术通过精确的相位延时，从根源上实现了输入/输出纹波的主动抵消，这是满足AI芯片亚毫伏级电源噪声容限的唯一高效途径。
- 热管理的系统重构：它将集中发热分散为多个可管理的“热源”，结合热-电协同设计，直接决定了系统的功率密度与长期可靠性。
- 动态响应的架构优势：多相交错等同于将一个大电感“等效分割”，大幅提升了环路带宽，使电源能够像“迅捷的仆从”一样，跟上AI芯片负载瞬息万变的步伐。
本文将带您穿透“交错并联”这一技术名词的表面，从物理学、控制论和系统工程的交叉视角，深度剖析其成为AI服务器电源“心脏”的必然逻辑。您将不仅理解“为什么”，更将掌握一套基于四象限分析法、MECE原则和SMART目标的系统级设计评估框架，并透过头部厂商的真实案例，看清未来高密度供电的技术演进路径。
第一章：理论基石——交错并联的物理学与优化数学
1.1 纹波抵消：从时间域到频率域的优雅舞蹈
任何开关电源的电流纹波都源于功率器件的周期性开关动作。对于占空比为D的单相Buck变换器，其电感电流纹波峰峰值公式为：
其中，(f_{sw})为开关频率，L为电感感量。其输出纹波电压直接与此电流纹波相关。
交错并联（Interleaving）的核心思想，是将N个相同的Buck变换器并联，但使它们的控制时钟（开关信号）依次错开 (360^circ / N) 的相位。这一操作的妙处，体现在叠加原理上。
以两相交错为例：
- 单个相位的电感电流纹波波形峰值为 (Delta I_L)，形状为三角波。
- 当两相相位差180°时，一相电流上升时另一相电流下降。它们在输出电容处汇总。
- 总输出电流是两相电流之和。通过数学推导（基于傅里叶分析），总输出电流的纹波频率加倍（变为 (2 imes f_{sw})），而纹波幅值显著降低。
其纹波抵消系数 (k_r(N)) 可以表示为：
在理想占空比D=0.5时，两相交错（N=2）的纹波理论值可降至单相的 25%，四相交错（N=4）则可降至约 6%。
这不仅仅是量的减少，更是质的飞跃：
- 频域提升：纹波基频移至N倍开关频率，更易被高频特性更好的陶瓷电容滤除。
- 电容应力减小：所需承纹波电流的电容容量和体积可以大幅缩减，这对高密度设计至关重要。
// 伪代码：两相交错Buck PWM生成逻辑 (基于定时器中断)
#define PHASE_NUM 2
uint16_t phase_shift_degree[PHASE_NUM] = {0, 180}; // 相位差定义
void PWM_Init() {
Timer_Config master_timer(FREQ_SW); // 主开关频率
for (int i = 0; i < PHASE_NUM; i++) {
PWM_Channel_Config channel_i;
channel_i.base_timer = &master_timer;
channel_i.phase_offset = (master_timer.period * phase_shift_degree[i]) / 360; // 计算相位偏移计数
channel_i.duty_cycle = calculate_duty(Vin, Vout); // 统一占空比
enable_channel(channel_i); // 使能PWM通道
}
}
1.2 热力学与功率密度：分散的艺术
焦耳定律清楚地表明，导通损耗与电流的平方成正比。在单相大电流方案中，所有损耗集中在一个或少数几个功率回路上，导致局部热流密度极高，形成“热点”（Hot Spot）。
交错并联通过 “分流” 实现了 “分热”。假设总电流为 (I_{total})，采用N相交错，每相平均电流为 (I_{total}/N)。那么，单相导通损耗变为：
总导通损耗为单相的 (1/N)。更重要的是，发热源从1个变为N个，均匀分布在PCB上，散热面积有效增加，极大降低了散热设计的难度和风冷需求的功耗。这是实现功率密度（W/in³）突破的关键。

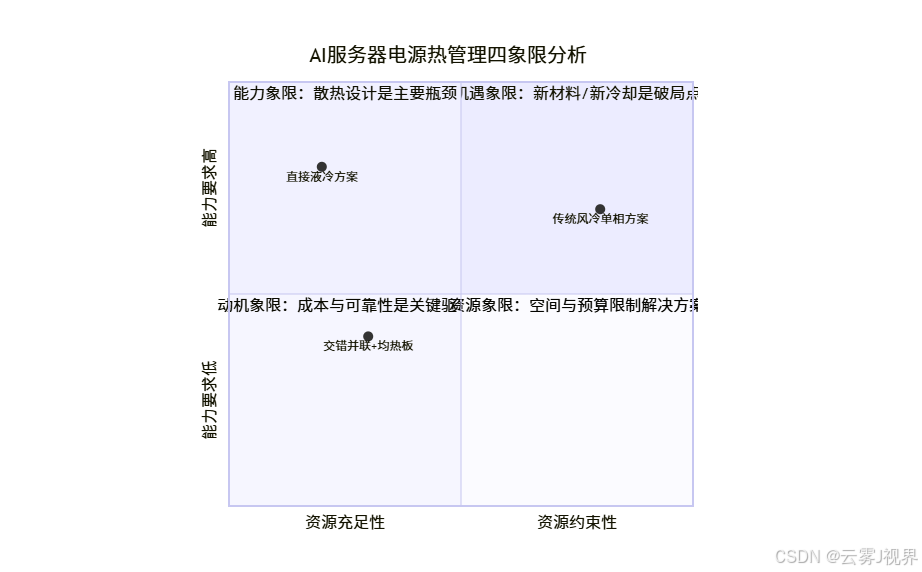

为了系统评估热设计挑战，我们可以引入 四象限分析法 进行问题诊断：
如图所示，传统方案深陷“能力-资源”双重困境，而交错并联通过架构优化，将问题移向“资源-动机”象限，成为更具可行性的高效解决方案。
第二章：实战解码——从实验室到数据中心的系统权衡
我们选择以 NVIDIA 的 DGX 系统 作为贯穿案例。作为AI服务器的标杆，其供电架构的演进极具代表性。
2.1 案例深度研究：从DGX A100到DGX H100的供电架构演进
背景与挑战：
- 核心矛盾：如何在1U/2U的有限空间内，为TDP持续飙升的GPU提供“零妥协”的供电质量，同时确保系统在满负荷下的长期可靠运行。
- 量化数据（DGX A100）：单颗A100 GPU TDP为400W，8颗GPU峰值需求超3.2kW。实测其核心电源（VDD）负载阶跃（Load Step）速率高达500A/μs，电流瞬态峰值超600A。纹波噪声若控制不当，将直接导致GPU内部数以万计的计算核心（CUDA Core）发生时序错误或计算精度下降。
解决方案（以VDD电源为例）：

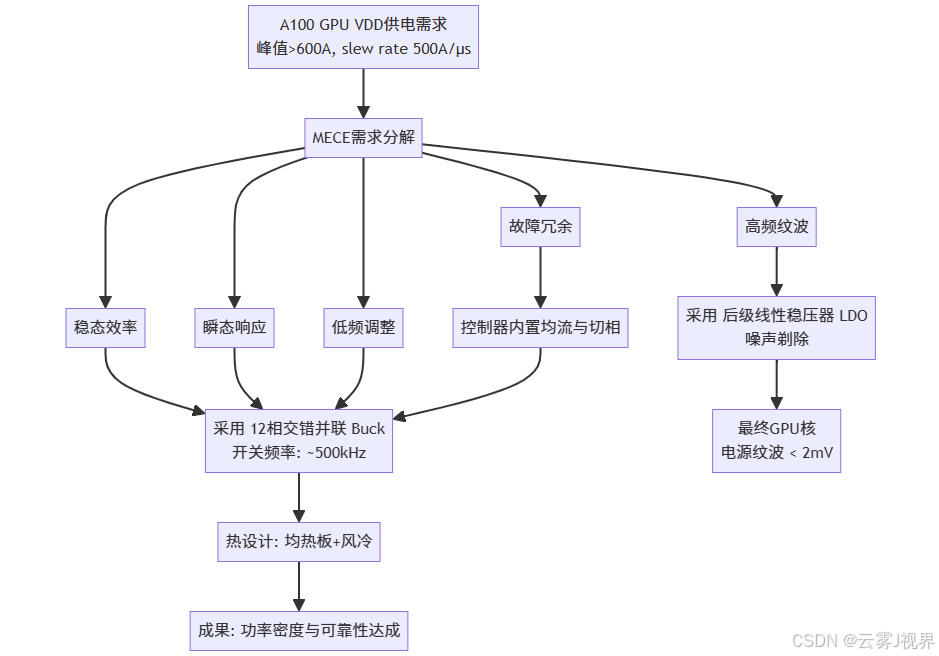

[步骤一：MECE架构分解] 设计团队首先运用 MECE原则 拆解供电需求。VDD供电被“相互独立，完全穷尽”地分解为：稳态高效率区、瞬态大电流响应、高频纹波抑制、低频负载调整、故障隔离与均流 五个子问题。
- 单一拓扑无法MECE地解决所有问题。结论是：需要一个 “高频多相交错Buck + 紧随其后的线性稳压器（LDO）” 的复合架构。高频多相Buck负责处理大电流和主要效率，后级LDO（或称为“负载点开关电容转换器”）提供最终的纹波“剃除”。
[步骤二：拓扑选择与相位优化] 对于前级Buck，团队选择了 12相交错并联拓扑。相位数的确定基于SMART原则：
- 具体 (S)：目标是将PCB平面上的电感电流纹波峰值降低至单相的1%以内，并将有效纹波频率推至2MHz以上。
- 可衡量 (M)：通过仿真和原型测试，测量开关节点噪声和输出纹波。
- 可实现 (A)：使用当时成熟的、支持12相的数字多相控制器（如Infineon XDPE或MPS HR-1000系列）和功率级。
- 相关 (R)：直接关联GPU的计算稳定性与超频潜力。
- 有时限 (T)：在芯片设计周期内完成验证。
[步骤三：热-电协同设计] 12个功率电感与MOSFET被严格按对称网格布局，下方对应巨大的散热均热板（Vapor Chamber）。热仿真与电气同步进行，确保无局部热点。
实施成果：
- 直接效果：DGX A100的GPU供电网络实现了>95%的峰值效率，核心电压纹波被控制在±2mV以内，完全满足GPU苛刻的电源噪声要求。相对于前代非交错优化的设计，在相同电流下，电感温升降低了超过25°C。
- 长期价值：这套供电架构奠定了NVIDIA高端计算平台的基础，其高可靠性（MTBF大幅提升）使得超大规模数据中心能够放心地部署成千上万个节点进行7x24小时训练，直接支撑了ChatGPT等大模型的诞生。
演进至H100：当H100 GPU TDP跃升至700W，其供电需求更为恐怖。NVIDIA的解决方案是 进一步增加交错相位数（如16相或更多）并提升开关频率，同时引入了更精细的 自适应相位管理（Adaptive Phase Shedding）。
- 轻载时，主动关闭部分相位，将剩余相位的工作点移至更高效率区间。
- 重载瞬态时，所有相位以纳秒级延迟同时响应，提供最大电流能力。
- 这种动态重构能力，是传统固定相位架构无法实现的，它完美体现了交错并联在 “效率”与“性能” 之间的弹性优势。
2.2 系统级权衡框架：效率、密度与成本的铁三角
没有免费的午餐。交错并联带来了性能飞跃，也引入了新的权衡点。一个专业的电源架构师必须运用系统思维进行评估。
1）效率 (Efficiency) vs. 成本/复杂性 (Cost/Complexity)：
- 更多相位意味着更多的功率级（MOSFET、电感、驱动），BOM成本上升。
- 解决方案：采用 集成化功率级 (Power Stage) 或 DrMOS，将驱动器和MOSFET封装一体，节省面积，优化寄生参数，有时反而能在系统层面降低成本。
2）功率密度 (Power Density) vs. 散热能力 (Thermal)：
- 相位越多，理论上热分布越好，但所需的总PCB面积也越大。
- 解决方案：采用 耦合电感技术。将两相或多相电感绕制在同一个磁芯上，既能保持纹波抵消效果，又能大幅减小磁件体积和损耗。但这会增加磁设计复杂度，并可能影响瞬态响应（电感耦合系数带来的权衡）。
3）动态响应 (Transient Response) vs. 稳定性 (Stability)：
- 交错并联等效减小了输出电感，提升了带宽，但也使环路更容易受到高频噪声干扰。
- 解决方案：采用 先进数字控制（如基于PID或状态空间的数字补偿器），并引入输入电压前馈（Feedforward），在保持快速响应的同时，精确控制稳定性裕度。
// 简化数字PID控制代码示例（用于单电压环）
typedef struct {
float Kp, Ki, Kd; // PID参数
float integral_sum;
float prev_error;
} PID_Controller;
float PID_Update(PID_Controller* pid, float setpoint, float feedback, float dt) {
float error = setpoint - feedback;
pid->integral_sum += error * dt;
float derivative = (error - pid->prev_error) / dt;
pid->prev_error = error;
return (pid->Kp * error) + (pid->Ki * pid->integral_sum) + (pid->Kd * derivative);
}
// 多相控制器会为每相分配一个这样的计算实例，并汇总结果进行PWM调制。
第三章：超越拓扑——未来AI供电系统的前沿瞭望
交错并联Buck是当下的王者，但技术的进化永不停止。AI算力的“摩尔定律”正倒逼供电网络进行更激进的革新。
3.1 三维集成供电（3D Power Delivery）：最后的毫米
当芯片封装从2.5D（CoWoS）走向真正的3D堆叠，供电也必须从PCB层面“爬上”芯片，进入封装内（In-Package） 甚至 芯片背面（Back-Side）。
- 硅基电容（Silicon Capacitor）：利用半导体工艺在硅中介层或芯片背面制作深沟槽电容，其寄生电感极低（<10pH），是应对>1000A/μs电流变化率的终极武器。此时，供电拓扑可能演变为超多相（如32相、64相）的微型Buck转换器，直接集成在封装内，通过硅通孔（TSV） 向计算裸片供电。
- 挑战：集成转换器的效率、散热以及设计与制造复杂度将呈指数级上升。
3.2 智能化能源管理（AI for Power）
未来的供电系统将不再是简单的“跟随者”，而是具备预测能力的“协作者”。
- 基于机器学习的负载预测：AI工作负载具有特定的周期性和模式。电源管理系统可以通过学习历史数据，提前几十至几百微秒预测到CPU/GPU的负载跃变，并提前调整相位开关状态或输出电压，实现 “零跌落”瞬态响应。
- 动态健康管理与故障预测：实时监测每相MOSFET的导通电阻、电感温度等参数，利用AI模型预测器件寿命衰减，在故障发生前进行告警或系统重构，实现最高等级的可用性。
结语：从组件思维到系统思维的跃迁
回顾全文，我们可以清晰地看到一条技术演化的主线：
- 核心必然性：交错并联Buck并非凭空出现的“黑科技”，而是AI服务器对 “极高电流、极快瞬态、极低噪声、极严散热” 四大物理约束的必然回应。它用分布式架构化解了集中式设计的根本矛盾。
- 权衡的艺术：优秀的设计不在于追求某个指标的极致，而在于精通 效率、密度、成本、可靠性 这个“铁三角”的系统级权衡。四象限分析法、MECE原则和SMART目标是我们进行理性决策的罗盘。
- 未来的起点：我们正站在供电网络从“板级”向“芯片级”跃迁的前夜。三维集成供电和智能化管理，将是延续算力增长曲线的下一个关键。
三个开放式问题，留给您与我一同思考：
- 当开关频率借助GaN器件提升至10MHz以上，寄生参数成为主导，那时的“最佳相位数量”模型会发生哪些根本性变化？
- 如果未来计算芯片采用光互连，其供电网络是会被彻底颠覆，还是与当前架构融合演化？
- 面向可能到来的量子计算时代，其对供电系统的核心要求（如超低噪声、极低温环境）是否会催生一个完全不同于开关电源的全新物理体系？
供电，这场在方寸之间进行的、关乎能量流动与控制的精密艺术，正以前所未有的深度，定义着AI算力的天花板。而我们，正是这场革命的塑造者。
