紫光同创FPGA实现 TCP/IP 协议栈，千兆网服务器版本，提供5套工程源码和技术支持
紫光-千兆TCP
1、前言
创作背景
国产FPGA现状：
“苟利国家生死以，岂因祸福避趋之！”大洋彼岸的我优秀地下档员，敏锐地洞察到祖国的短板在于先进制程半导体的制造领域，于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心，懂先生站在高略高度和长远角度谋划，宁愿背当代一世之骂名也要为祖国千秋万世谋，2018年7月，懂先生正式打响毛衣战，随后又使出恰勃纸战术，旨在为祖国先进制程半导体领域做出自主可控的战略推动；2019年初我刚出道时，还是Xilinx遥遥领先的时代(现在貌似也是)，那时的国产FPGA还处于黑铁段位；然而才短短7年，如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面，此情此景，不得不吟唱老人家的诗句：魏武挥鞭，东临碣石有遗篇，萧瑟秋风今又是，换了人间。。。
目前对于国产FPGA优势有以下几点：
1：性价比高，与同级别国外大厂芯片相比，价格相差几倍甚至十几倍；
2：自主可控，国产FPGA拥有完整自主知识产权的产业链，从芯片到相关EDA工具；
3：响应迅速，FAE技术支持比较到位，及时解决开发过程中遇到的问题，毕竟中文数据手册；
4：采购方便，产业链自主可控，采购便捷；
FPGA实现TCP协议栈现状：
FPGA实现UDP协议栈很常见，但实现TCP协议栈却不多，一是因为TCP协议栈更为复杂，而是因为用FPGA来做TCP经济性较差，但对于芯片原型验证、航天可靠通信、水下通信等一些数据传输可靠性极高的领域而言，FPGA实现TCP方案依然占有一席之地。与实现UDP协议栈一样，首先需要解决的以太网物理层问题，协议层则可通过纯逻辑代码实现，目前主流的有2种方案：
一是使用PHY芯片实现以太网物理层功能，比如常见的RTL8211、B50610等芯片，输出接口MII、GMII、RGMII、SGMII等接口与FPGA连接，这种方案的优点是设计简单，缺点是增加硬件成本和布线难度。
二是使用FPGA内部高速收发器实现以太网物理层功能，比如Xilinx的1G/2.5G Ethernet PCS/PMA or SGMII、AXI 1G/2.5G Ethernet Subsystem等IP核，这种方案的优点是精简件成本和极简的布线，缺点是逻辑设计难度较大，需要FPGA开发工程师对高速收发器和以太网的造诣同时较深。
本设计采用PHY芯片方案实现以太网物理层功能。
工程概述
本设采用纯VHDL实现了千兆网TCP/IP协议栈，该协议栈为TCP服务器版本，没有用到任何一个IP核；并在Xilinx、Altera、紫光同创、安陆、高云等FPGA上做了部署并验证，由于使用千兆网，所以需要与FPGA开发板上的网络PHY交互，对硬件有一定要求；本设计能实现电脑端网卡与FPGA开发板之间的双向通信，为了方便测试，设计了TCP数据回环和网络测速两个功能；
TCP/IP数据回环功能如下：
电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
TCP/IP网络测速功能如下：
PGA自动循环产生从0开始的累加数作为TCP发送数据，发送数据然后进入纯VHDL实现的TCP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；然后打开电脑端的资源管理器，查看网卡，即可看到TCP通信速率；
针对目前市面上主流的FPGA和PHY芯片信号，本工程共移植了5套工程，具体如下：
这里说明一下提供的5套工程源码的作用和价值，如下：
工程源码1
开发板FPGA型号为紫光同创-PGL22G-6MBG324，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos系列FPGA移植；
工程源码2
开发板FPGA型号为紫光同创-PG2L50H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos2系列FPGA移植；
工程源码3
开发板FPGA型号为紫光同创-PG2L100H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos2系列FPGA移植；
工程源码4
开发板FPGA型号为紫光同创-PG2L200H-6FBG484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的YT8531C型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
该工程使用YT8531C型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容RTL8211、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Logos2系列FPGA移植；
工程源码5
开发板FPGA型号为紫光同创-PG2T70H-6FBB484，电脑端网络调试助手发送测试数据或发起ping操作，然后电脑端操作系统的Socket实现发送数据的以太网帧组包，然后发送给电脑端网卡后通过网线连接到FPGA开发板的RJ45网口；然后差分网络数据进入FPGA开发板板载的RTL8211型号的、工作与延时模式的PHY芯片实现以太网物理层功能，将差分数据转换为并行RGMII接口数据；RGMII网络数据再送入纯verilog实现的RGMII互转GMII模块，实现双沿采集的RGMII数据到单沿采集的GMII数据转换，需要使用紫光的GTP_ISERDES_E2源语；GMII数据再进入纯verilog实现的GMII互转AXI4-Stream模块将GMII接口数据转换为AXI4-Stream流；AXI4-Stream流再进入纯verilog实现的异步AXI4-Stream FIFO模块实现跨时钟域处理；然后AXI4-Stream MAC流数据进入纯VHDL实现的TCP/IP协议栈实现以太网帧解包，解析各种头部信息，并提取输出TCP报文的有效数据段；有效数据再经过回环后回灌到TCP/IP协议栈实现以太网帧组包，即加上各种头部信息和校验；然后数据送入纯verilog实现的GMII数据再进入GMII互转AXI4-Stream模块将AXI4-Stream MAC流数据转换为GMII接口数据；然后GMII数据再送入纯verilog实现的RGMII互转GMII模块，实现单沿采集的GMII数据到双沿采集的RGMII数据转换，需要使用紫光的GTP_OSERDES_E2源语；然后RGMII接口的MAC数据再进入板载PHY芯片实现以太网物理层，输出差分信号，并通过网线发送到电脑端；电脑端操作系统的Socket实现接收数据以太网解包，然后数据给网络调试助手显示；网络调试助手同时显示发送和接收数据，以此观察TCP数据回环的正确性；
该工程使用RTL8211型号的PHY芯片，工作与延时模式，输出RGMII接口，可同时兼容YT8531C、KSZ9031等PHY，集成了TCP/IP数据回环功能+TCP/IP网络测速功能，适用于紫光同创Titan2系列FPGA移植；
本博客详细描述了紫光同创系列FPGA实现 TCP/IP 协议栈服务器版本的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；
提供完整的、跑通的工程源码和技术支持；
工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；
免责声明
本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网以及其他开源免费获取渠道等等)，若大佬们觉得有所冒犯，请私信批评教育；部分模块源码转载自上述网络，版权归原作者所有，如有侵权请联系我们删除；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。
2、相关方案推荐
我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目
其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往
我这里已有的以太网方案
目前我这里有大量UDP协议的工程源码，包括UDP数据回环，视频传输，AD采集传输等，也有TCP协议的工程，对网络通信有需求的兄弟可以去看看：
直接点击前往
本TCP/IP 协议栈在Xilinx系列FPGA上的应用
本TCP/IP 协议栈在Xilinx系列FPGA上也有成熟稳定应用，如下：
1G 千兆网 TCP服务器版本，即FPGA充当TCP服务器，采用专用芯片做PHY，链接如下：
点击直接前往
1G 千兆网 TCP客户端版本，即FPGA充当TCP客户端，采用专用芯片做PHY，链接如下：
点击直接前往
1G 千兆网 TCP服务器版本，即FPGA充当TCP服务器，采用FPGA内部高速收发器做PHY，链接如下：
基于Xilinx AXI 1G/2.5G Ethernet Subsystem IP核方案，链接如下：
点击直接前往
基于Xilinx 1G/2.5G Ethernet PCS/PMA or SGMII IP核方案，链接如下：
点击直接前往
1G 千兆网 TCP服务器多端口版本，即FPGA充当TCP服务器，且能实现最多256个端口同时通信，采用专用芯片做PHY，链接如下：
点击直接前往
1G 千兆网 TCP客户端多端口版本，即FPGA充当TCP客户端，且能实现最多256个端口同时通信，采用专用芯片做PHY，链接如下：
点击直接前往
10G 万兆网 TCP服务器版本，即FPGA充当TCP服务器，链接如下：
点击直接前往
10G 万兆网 TCP客户端版本，即FPGA充当TCP客户端，链接如下：
点击直接前往
10G 万兆网 TCP服务器多端口版本，即FPGA充当TCP服务器，且能实现最多256个端口同时通信，链接如下：
点击直接前往
3、详细设计方案
设计框图
本设计使用的工程详细设计方案框图如下：
电脑端网络调试助手
电脑端网络调试助手很简单，几乎干这一行的都用过，为Windows版本.exe文件，无需安装直接使用，界面如下：
这个软件使用教程可自行百度，如果连这个都不会用，说明。。。
PHY芯片
本例程提供5套vivado工程源码，分别用到了RTL8211、KSZ9031、YT8531等市面上主流的PHY型号，通过这些型号PHY的使用，你将能学会其他型号PHY的使用，因为很多都是兼容的；此外，还可以提供了PHY的参考原理图。
RGMII互转GMII模块
RGMII互转GMII模块由纯verilog实现；功能是实现双沿采集的RGMII数据互转单沿采集的GMII数据，需要使用紫光的GTP_ISERDES_E2和GTP_OSERDES_E2源语；模块代码架构如下：
其中的相位偏移时钟用于工作于延时模式的PHY芯片；
GMII互转AXI4-Stream模块
GMII互转AXI4-Stream模块实现两者的接口转换，目的是匹配TCP协议栈的AXI4-Stream接口的MAC数据流，代码中如下：
MAC数据跨时钟域
MAC数据跨时钟域模块实现MAC数据在PHY测和TCP用户逻辑测的时钟域转换，使用纯verilog实现的AXI4-Stream FIFO实现，代码中如下：
TCP/IP协议栈简介

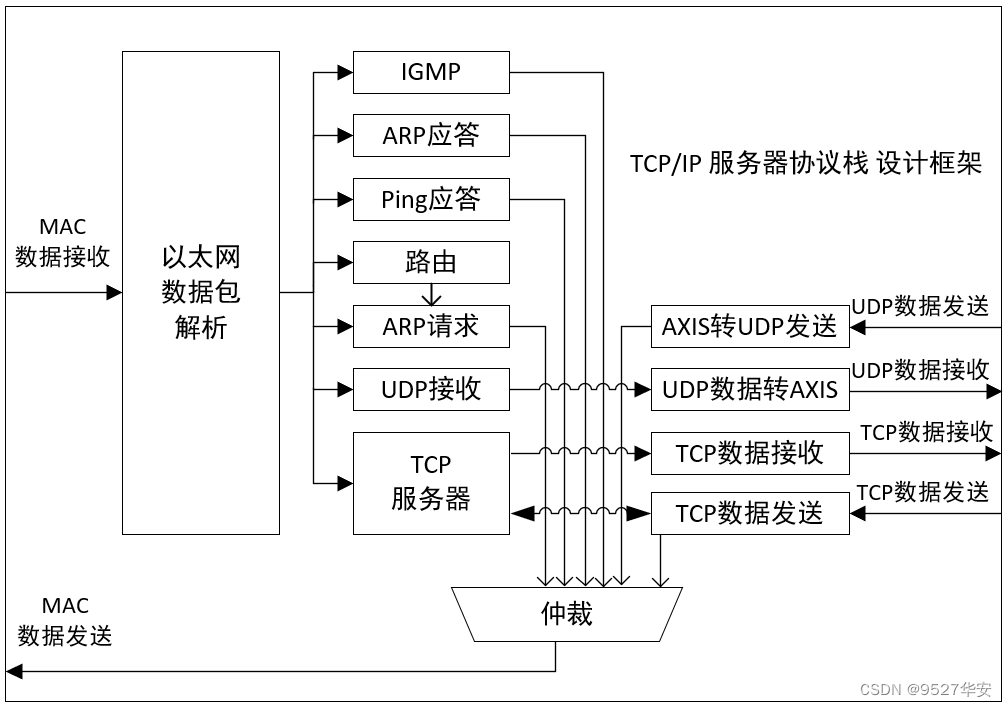

本TCP/IP协议栈为纯VHDL实现的千兆网速率服务器版本，可实现TCP协议网络通信，但本设计不提供源码，而是提供.adf的加密网表文件；TCP/IP协议栈基本设计框架如下：
TCP/IP协议栈性能
TCP/IP协议栈性能参数如下：
1：纯VHDL实现，没有用到任何一个IP核，但只提供加密网表文件，不提供源码；
2：可移植性，可在紫光同创全FPGA移植；
3：支持动态ARP；
4：支持ICMP，即可以通过ping操作验证连通性；
5：符合标准的IEEE 802.3协议，支持IPv4和IPv6，但目前IPv6还没调试；
6：对外接PHY的数据格式要求：RGMII；
7：时序收敛很到位，考虑到TCP协议的复杂性和时序的高要求，所以没有采用时序收敛不强的verilog，而是VHDL，虽然阅读性可能会低一些，但用户只需要知道用户接口即可，并不需要去看内部的复杂代码；
8：吞吐率高，FPGA参考时钟125 MHz条件下，测量的持续吞吐率为双向并发452 Mbits/s；
9：低延时，帧长度为1460字节、FPGA 时钟125 MHz下的测试发送延时=23.9µs；接收延时=12.2µs；
10：TCP/IP协议栈中虽包含了TCP和UDP，但在紫光同创系列FPGA中，只能使用TCP协议接口，UDP不可用；
TCP/IP协议栈接口描述
本TCP/IP协议栈为纯VHDL实现的千兆网速率服务器版本，可实现TCP协议网络通信，但本设计不提供源码，而是提供.adf的加密网表文件；TCP/IP协议栈顶层接口如下：
module ikun_1gtcp_vip #(
parameter TCP_NUM = 1 , // tcp 端口数量,这里仅用到了1个
parameter CLK_FREQUENCY = 125 , // 参考时钟频率,比如输入时钟为125M,则CLK_FREQUENCY=125
parameter TX_IDLE_TIMEOUT = 50 , // 以太网帧发送间隔
parameter IPVX_ADDR_LOOP = 1 , // 目的IP地址回环使能; 1-->不需要指定目的IP地址; 0-->需要指定目的IP地址;
parameter SIMULATION = 1'b0 // 仿真模式; 1-->开启仿真模式; 0-->关闭仿真模式; 默认关闭
)(
// 时钟和复位
input clk , // 参考时钟
input sync_reset , // 同步复位
input async_reset , // 异步复位
// 配置端口
input [ 47:0] fpga_MAC_addr , // FPGA网卡MAC地址
input [ 31:0] fpga_IPV4_addr , // FPGA网卡IPV4地址
input [127:0] fpga_IPV6_addr , // FPGA网卡IPV6地址
input [ 31:0] fpga_multicast_addr, // FPGA网卡组播地址
input [ 31:0] fpga_subnet_addr , // FPGA网卡子网掩码
input [ 31:0] fpga_gaitway_addr , // FPGA网卡网关地址
input [16*TCP_NUM-1:0] fpga_tcp_port , // FPGA网卡端口号
input [ 31:0] PC_IPV4_addr , // 远端网卡IPV4地址
input [ 15:0] PC_tcp_port , // 远端网卡端口号
output [ 15:0] PC_tcp_port_out , // 远端网卡端口号
// MAC层接口信号
output [ 7:0] mac_tx_tdata , // 输出--MAC层发送数据
input mac_tx_tready , // 输入--MAC层发送数据准备好
output mac_tx_tvalid , // 输出--MAC层发送数据有效
output mac_tx_tuser , // 输出--MAC层发送数据开始
output mac_tx_tlast , // 输出--MAC层发送数据结尾
input [ 7:0] mac_rx_tdata , // 输入--MAC层接收数据
input mac_rx_tvalid , // 输入--MAC层接收数据有效
input mac_rx_tuser , // 输入--MAC层接收数据开始
input mac_rx_tlast , // 输入--MAC层接收数据结尾
// UDP协议栈用户接口信号
output [ 7:0] udp_rx_tdata , // 输出--UDP协议栈用户接收数据
output udp_rx_tvalid , // 输出--UDP协议栈用户接收数据有效
output udp_rx_tuser , // 输出--UDP协议栈用户接收数据开始
output udp_rx_tlast , // 输出--UDP协议栈用户接收数据结束
input [ 7:0] udp_tx_tdata , // 输入--UDP协议栈用户发送数据
input udp_tx_tvalid , // 输入--UDP协议栈用户发送数据有效
output udp_tx_tready , // 输入--UDP协议栈用户发送数据准备好
input udp_tx_tuser , // 输入--UDP协议栈用户发送数据开始
input udp_tx_tlast , // 输入--UDP协议栈用户发送数据结束
output udp_tx_ack , // 输入--UDP协议栈用户发送数据应答
output udp_tx_nak , // 输入--UDP协议栈用户发送数据无应答
// TCP协议栈用户接口信号
output [8*TCP_NUM-1:0] tcp_rx_tdata , // 输出--TCP协议栈用户接收数据
output [TCP_NUM-1:0] tcp_rx_tvalid , // 输出--TCP协议栈用户接收数据有效
output [TCP_NUM-1:0] tcp_rx_tready , // 输出--TCP协议栈用户接收数据准备好
input [TCP_NUM-1:0] tcp_rx_tkeep , // 输入--TCP协议栈用户接收数据选通
input [8*TCP_NUM-1:0] tcp_tx_tdata , // 输入--TCP协议栈用户发送数据
input [TCP_NUM-1:0] tcp_tx_tvalid , // 输入--TCP协议栈用户发送数据有效
output [TCP_NUM-1:0] tcp_tx_tkeep // 输出--TCP协议栈用户发送数据选通
);
TCP/IP协议栈接口是用户逻辑与TCP/IP协议栈对接的，所以这部分非常重要，用户想要把TCP/IP协议栈用起来，理论上只需要掌握其用户接口的使用即可；
其中的parameter参数有详细注释；
配置端口用户对FPGA开发板做网卡级别的配置，包括IP、MAC地址等；
MAC层接口与Tri Mode Ethernet MAC IP核对接；
UDP协议栈用户接口暂时用不到；
TCP协议栈用户接口是用户逻辑直接对接的接口；
具体可参考工程源码中对该模块的调用；
TCP用户数据测试模块

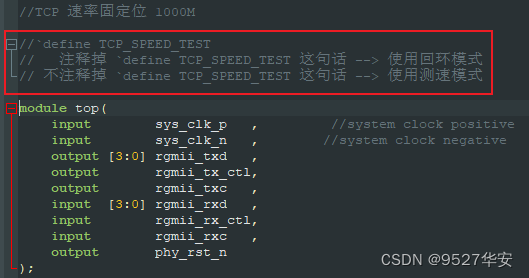

TCP用户数据测试模块集成了接收数据回环和数据测速功能，通过define宏定义选择，如下：
接收数据回环功能
将接收数据回环发送出去，即形成发送=接收的自回环功能；该功能的作用是配合网络调试助手进行数据收发测试、数据丢包测试、数据正确性测试等；
数据数据测速
FPGA自动循环向TCP/IP 协议栈发送累加的数据，数据内容从0开始累加，即形成连续发送数据功能；该功能的作用是配合PC端测试网络极限速率，打开电脑端的资源管理器，查看网卡，即可看到通信速率；值得注意的是，该方法并不能真实反映网速，用更为专业的网速测试软件为佳；
IP地址修改

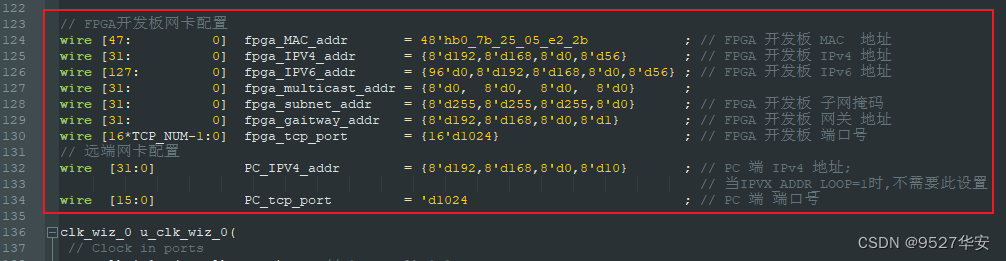

每套工程均可修改FPGA开发板的IP地址、MAC地址、端口号等信息，同时也可以修改远程节点的IP地址、端口号等信息，当IPVX_ADDR_LOOP设置为1时，不需要指定远程节点的IP地址，这也是默认的工作方式，代码里有注释，如下：
工程源码架构

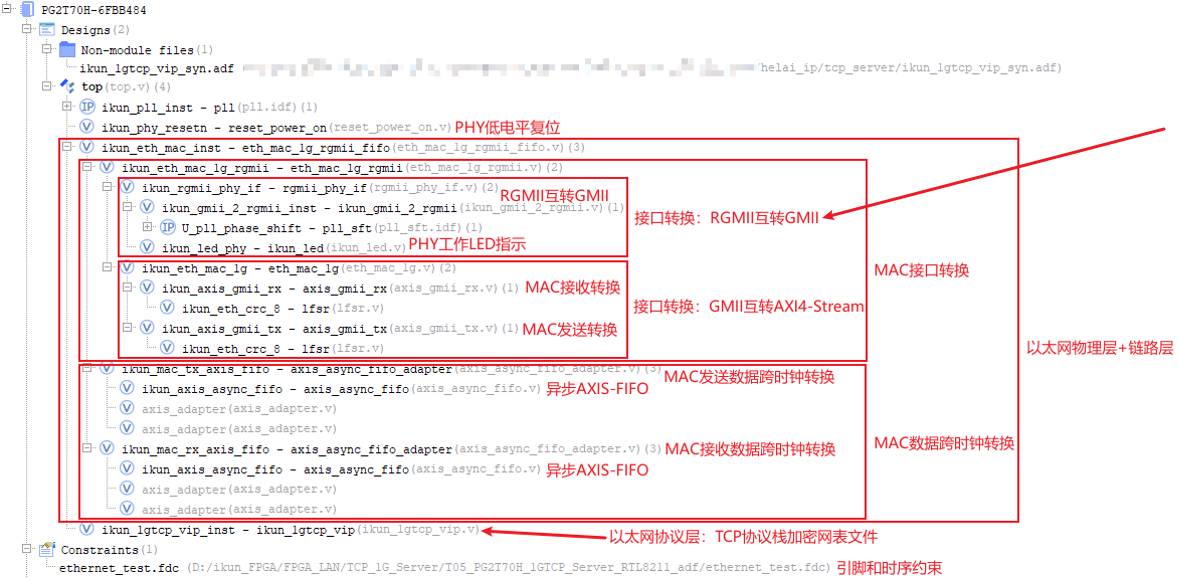

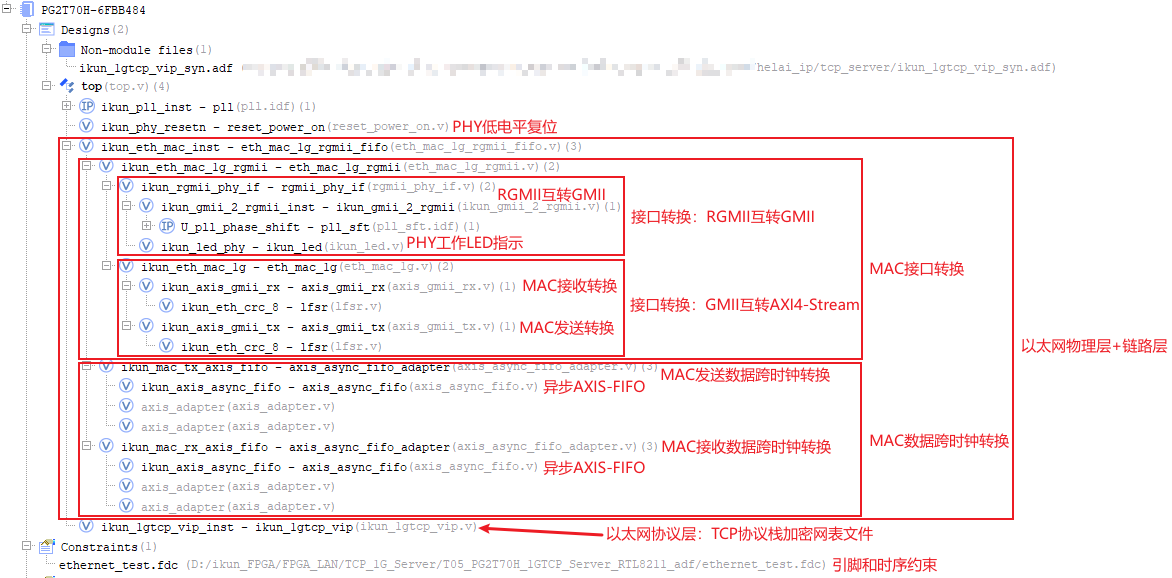

提供5套工程源码，以工程源码1为例，综合后的工程源码架构如下：
4、PDS工程源码1详解–>紫光PGL22G，YT8531C做PHY
开发板FPGA型号：光同创-PGL22G-6MBG324；
FPGA开发环境：Pango Design Suite 2024.2；
以太网物理层方案：YT8531C芯片，延时模式，RGMII接口；
FPGA端MAC方案：纯verilog实现的RGMII互转GMII方案；
以太网传输层协议：TCP/IP协议栈，千兆网速率，FPGA做TCP服务器端；
实现功能：FPGA实现 TCP/IP 协议栈；
工程作用：让读者掌握紫光同创FPGA实现 TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

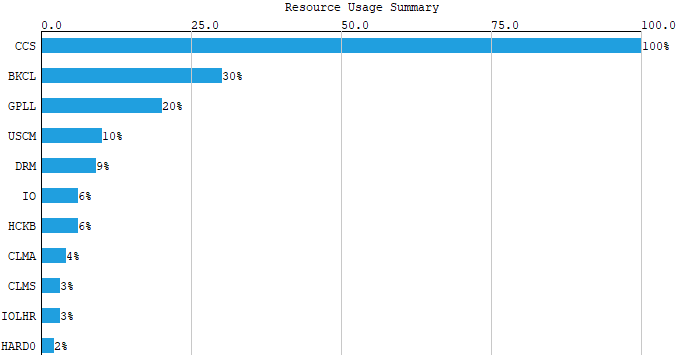

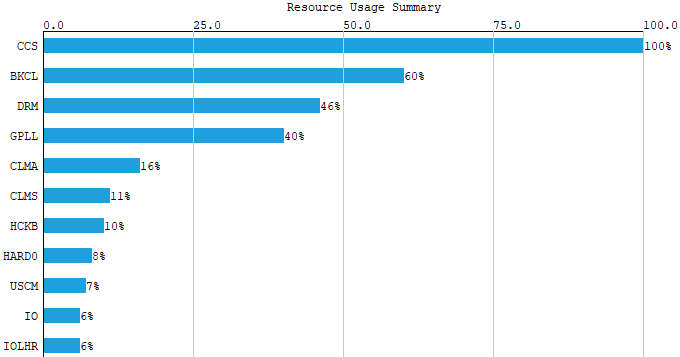

工程的资源消耗和功耗如下：
5、PDS工程源码2详解–>紫光PG2L50H，YT8531C做PHY
开发板FPGA型号：光同创-PG2L50H-6FBG484；
FPGA开发环境：Pango Design Suite 2024.2；
以太网物理层方案：YT8531C芯片，延时模式，RGMII接口；
FPGA端MAC方案：纯verilog实现的RGMII互转GMII方案；
以太网传输层协议：TCP/IP协议栈，千兆网速率，FPGA做TCP服务器端；
实现功能：FPGA实现 TCP/IP 协议栈；
工程作用：让读者掌握紫光同创FPGA实现 TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；

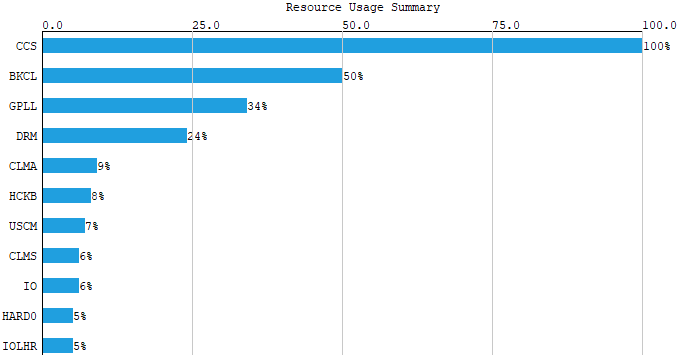

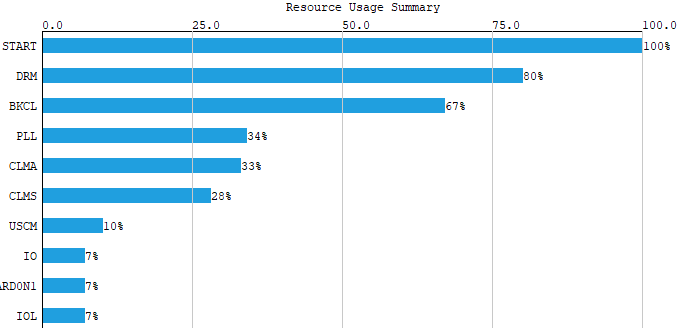

工程的资源消耗和功耗如下：
6、PDS工程源码3详解–>紫光PG2L100H，YT8531C做PHY
开发板FPGA型号：光同创-PG2L100H-6FBG484；
FPGA开发环境：Pango Design Suite 2024.2；
以太网物理层方案：YT8531C芯片，延时模式，RGMII接口；
FPGA端MAC方案：纯verilog实现的RGMII互转GMII方案；
以太网传输层协议：TCP/IP协议栈，千兆网速率，FPGA做TCP服务器端；
实现功能：FPGA实现 TCP/IP 协议栈；
工程作用：让读者掌握紫光同创FPGA实现 TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
7、PDS工程源码4详解–>紫光PG2L200H，YT8531C做PHY
开发板FPGA型号：光同创-PG2L200H-6FBG484；
FPGA开发环境：Pango Design Suite 2024.2；
以太网物理层方案：YT8531C芯片，延时模式，RGMII接口；
FPGA端MAC方案：纯verilog实现的RGMII互转GMII方案；
以太网传输层协议：TCP/IP协议栈，千兆网速率，FPGA做TCP服务器端；
实现功能：FPGA实现 TCP/IP 协议栈；
工程作用：让读者掌握紫光同创FPGA实现 TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
8、PDS工程源码5详解–>紫光PG2T70H，RTTL8211做PHY
开发板FPGA型号：光同创-PG2T70H-6FBB484；
FPGA开发环境：Pango Design Suite 2024.2；
以太网物理层方案：RTTL8211芯片，延时模式，RGMII接口；
FPGA端MAC方案：纯verilog实现的RGMII互转GMII方案；
以太网传输层协议：TCP/IP协议栈，千兆网速率，FPGA做TCP服务器端；
实现功能：FPGA实现 TCP/IP 协议栈；
工程作用：让读者掌握紫光同创FPGA实现 TCP/IP 协议栈的设计能力，以便能够移植和设计自己的项目；
工程代码架构请参考第3章节的《工程源码架构》小节内容；
工程的资源消耗和功耗如下：
9、上板调试验证并演示
准备工作
试验需要准备以下设备：
FPGA开发板，可以自行购买，也可以找本博主购买同款开发板；
测试电脑；
千兆网线；
网络调试助手；
以工程源码5的开发板为例进行上板调试；

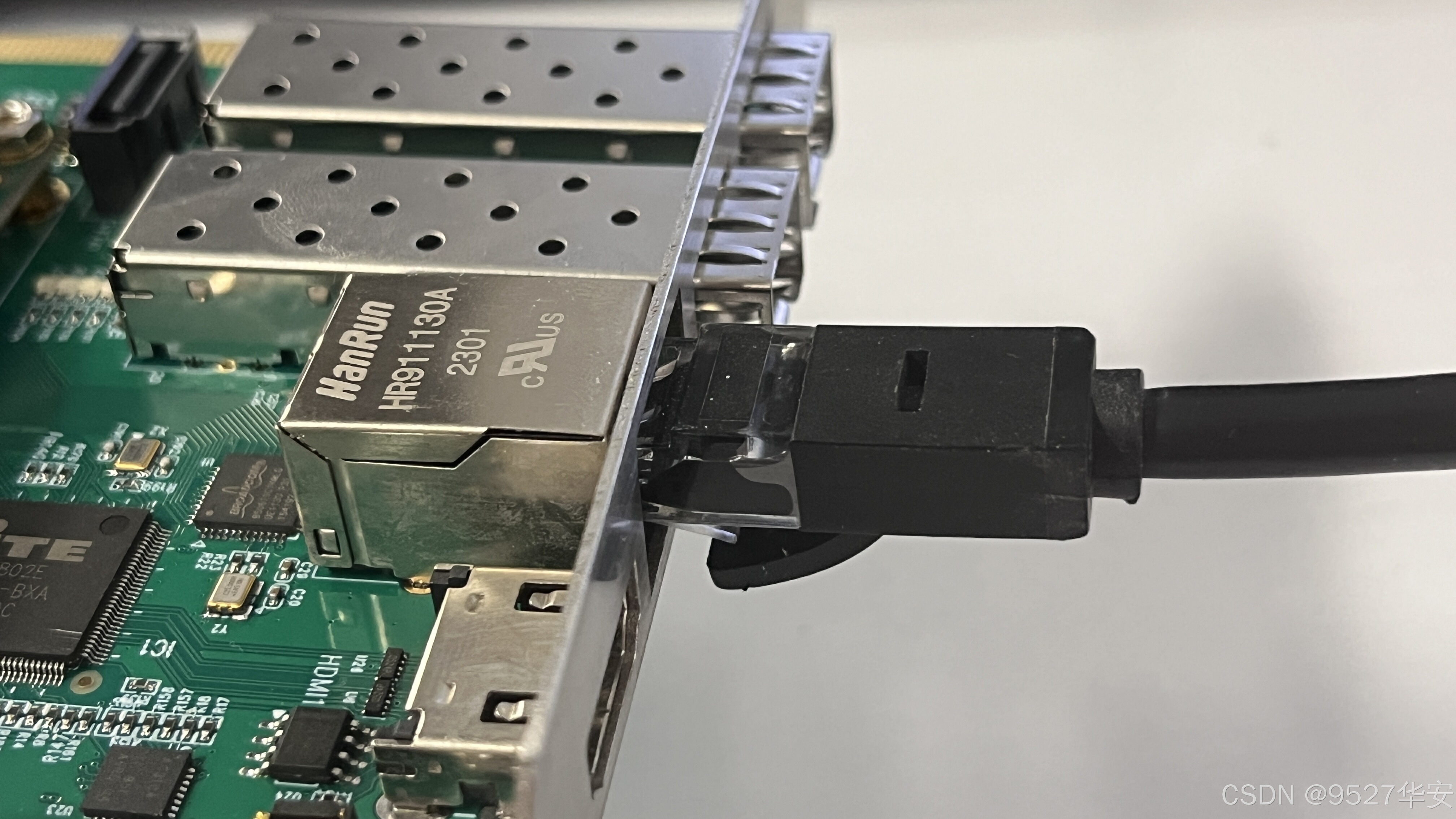

连接如下：
首先设置电脑端IP如下：
注意！！！
注意！！！
由于代码里设置了远端IP地址自回环，所以只需要将电脑端IP地址设为与FPGA网卡IP地址同网段且不重合即可，比如这里不仅可以设置微192.168.0.10，还可以设为192.168.0.100、192.168.0.101、192.168.0.102等，但不可设置为192.168.0.56，因为这是FPGA网卡的IP地址；
然后下载bit，如下：
ping测试
打开cdm，输入 ping 192.168.0.56，如下：
ping测试视频演示如下，请点击观看：
千兆网TCP协议栈ping操作
TCP数据回环测试
打开网络调试助手并配置，如下：
单次发送数据测试结果如下：
循环发送数据测试结果如下，1秒时间间隔循环：可以看到，数据收发量超过15万字节，没有丢包，足以证明其稳定性；
TCP数据回环测试视频演示如下，请点击观看：
千兆网TCP协议栈服务器数据收发测试
网络速度测试
以工程源码1为例，下载测速的bit，打开网络调试助手，选择暂停接收显示，如下：

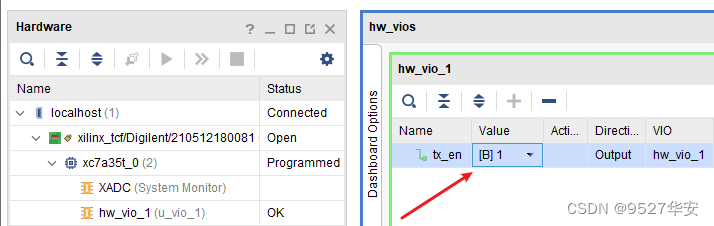

然后将测速bit里面的VIO打开，并将tx_en设置为1，如下：
然后打开电脑资源管理器，点击性能，找到以太网网卡选项，即可看到测速，测速如下：
注意！！！
注意！！！
注意！！！
在电脑上观察到的是开发板以太网网口的发送速率，这个测速只代表可能的最高的速度，不代表电脑真实的不丢包速度，UDP 的点到点不丢包速度和电脑的网卡、CPU 速度、内存速度、操作系统都有关系。
TCP网络速度测试视频演示如下，请点击观看：
1G-TCP测速
综合上板调试视频演示
综合上板调试视频演示如下：
紫光-千兆TCP
真实用户使用反馈

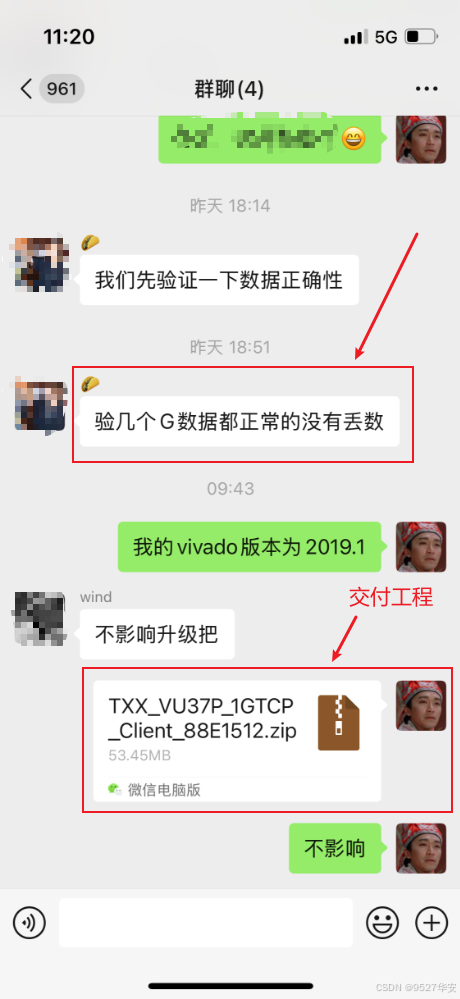

如果用户有需求，我一般会先针对用户的板子原理图做一个测试bit，主要测试数据回环和测速，用户拿到bit后自行测试，觉得测试效果满意后再决定是否使用，举例某航某院的用户对数据回环和数据丢包的使用反馈如下：
举例某航某院的用户对网络测速的使用反馈如下：
10、工程代码的获取
代码太大，无法邮箱发送，以某度网盘链接方式发送，
资料获取方式：私，或者文章末尾的V名片。
网盘资料如下：
此外，有很多朋友给本博主提了很多意见和建议，希望能丰富服务内容和选项，因为不同朋友的需求不一样，所以本博主还提供以下服务：
