硬件-服务器-一种8U机架式液冷GPU服务器的硬件架构总览：从机箱布局到核心单板索引
引言：极致密度时代的硬件范式
在AI大模型训练与高性能计算领域，算力需求正以前所未有的速度增长。为在有限的数据中心空间和电力预算内提供最大算力，高密度、液冷、异构集成 已成为新一代GPU服务器的核心设计理念。一台标准的8U液冷GPU服务器，可在单机内集成多达8颗乃至更多的高功耗GPU，其硬件架构的复杂性与集成度远超传统服务器。
本文旨在提供一份清晰的“地图”，通过剖析其宏观物理布局与核心单板索引，系统性地理解这一复杂系统的构成与互连逻辑。掌握此总览，是深入分析任一子模块设计细节的前提。
8U机箱与整体布局
一台8U液冷服务器并非简单的部件堆叠，而是一个遵循严格热、电、信号设计规范的高度集成系统。其内部可划分为前、中、后三个功能区。
机箱分区纵览
- 前部区域（存储与风扇接口）：通常配备NVMe存储背板，支持热插拔NVMe SSD，提供高速本地存储。同时，作为系统的主要进风口，也为中部散热风墙提供冷空气通道。
- 中部区域（核心计算与混合散热区）：作为系统的“热力核心”，此区域承载了最主要的计算与互连组件。关键单板（如UBB板、主板及PCIe Switch板）均安装于此，并通过中置背板实现互连。该背板同时集成高密度风扇墙，为未采用液冷的部件（如供电模块、Switch芯片及内存）提供精准的强制风冷。
- 后部区域（供电、网络、管理与液冷接口）：此区域是系统动力、数据交换及热量排出的核心枢纽。主要布局包括：冗余的54V/12V PSU供电模块；网络子系统（如OCP网卡板、4LP网卡转接板及GPU网卡）；管理与扩展单元（各类Riser卡及BMC管理板）。此外，液冷系统的主管路快拆接头亦位于此，作为冷却液的集中出口。

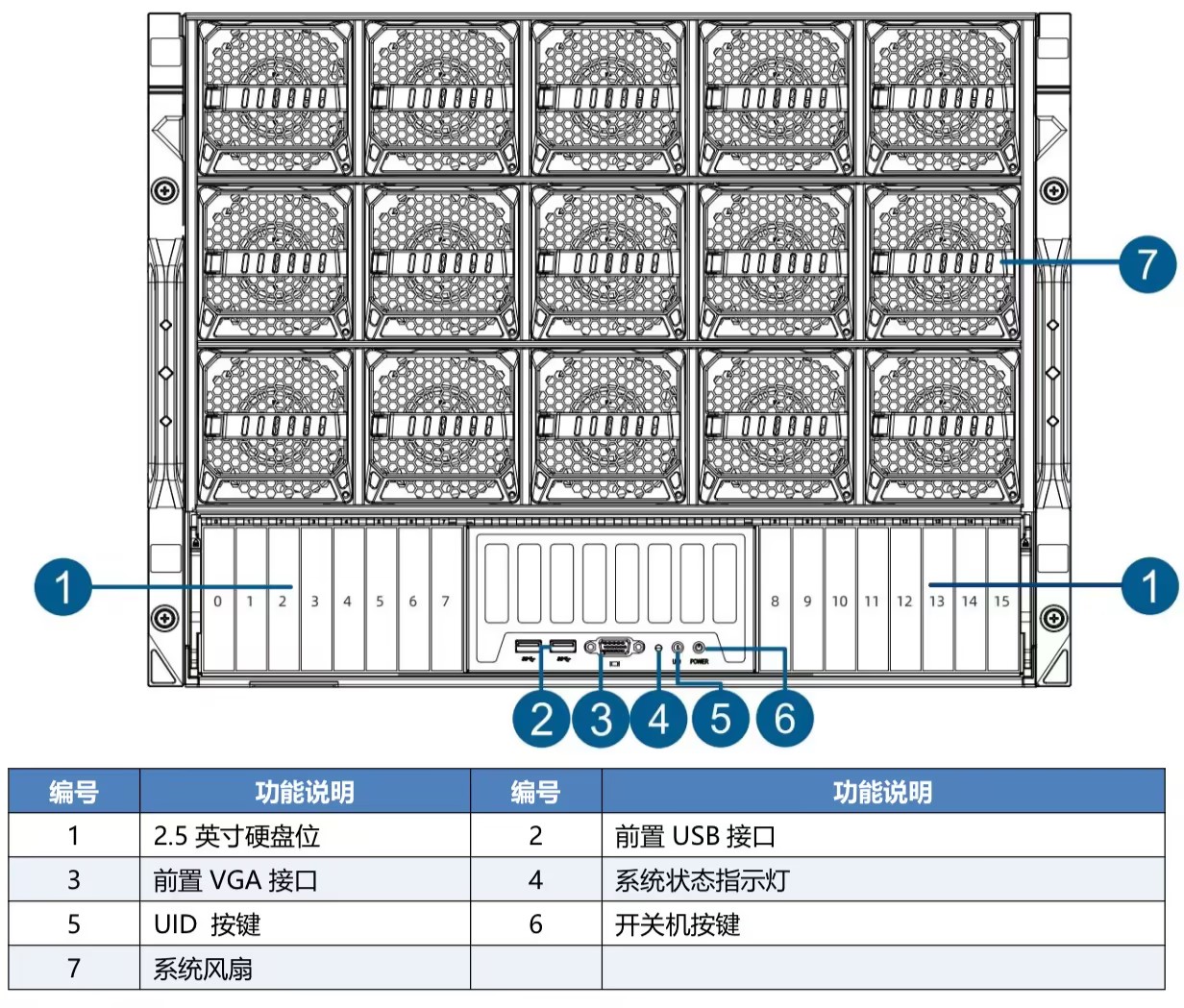

（上图为一种 前面板 的示意图，摘自“TG988V3-产品手册”）
（上图为一种 后面板 的示意图，摘自“TG988V3-产品手册”）
核心结构示意图与互连关系（逻辑透视图）
上图为一种8U机架式液冷GPU服务器的主要核心组件的结构示意图，及主要的数据和控制链路的互联关系展示。其中，蓝色线条 为单板内的互联关系，红色线条 为线缆连接，绿色双箭头 为板对板对插。
注意：上图中 组件的比例及位置关系存在一些失真，仅大致示意供参考；省略了Retimer等中间器件，只展示主要的互联关系；未展示液冷所用的冷管和冷却路径。
核心单板与组件功能索引
以下按功能类别，对构成系统的关键“积木”进行简述。
计算与高速互连核心单板
- UBB板：通用基板，承载所有GPU模组。其核心功能包括：
- 供电网络：将高压直流电（如54V）分配并转换为GPU所需的各级电压。
- 信号互连：提供PCIe x16通道连接每个GPU，并物理上实现GPU间全互联或分组互联拓扑。
- 液冷集成：集成液冷管路接口，与GPU模组冷板紧密耦合。
- GPU模组：插在UBB板上的计算单元。包含GPU裸片、HBM显存、供电模块等，是热密度最高的部件。
（上图为UBB板及已安装的GPU模组示例）
- PCIe Switch板：系统的数据十字路口。由于CPU的PCIe通道数有限，需通过此板载的多个PCIe Switch芯片，对通道进行扩展和交换，以同时连接大量GPU、网卡及存储控制器。另外，在此系统架构中，PCIe Switch板还负责将54V PSU的电源提供给UBB板。
（上图为PCIe Switch板示例）
- 主板：搭载CPU和内存的系统控制中心。负责初始化、管理整个系统，并通过专用接口与PCIe Switch板、UBB板协同工作。
（上图为主板示例）
网络、扩展与管理单板
- BMC管理板：独立或集成的基础板管理控制器模块（本文系统架构的应用为独立单板）。实现服务器的带外管理，监控温度、功耗、风扇、电源状态，并提供远程控制界面。
（上图为BMC管理板示例）
- OCP网卡板：符合OCP NIC 3.0规范的专用网卡。通常提供最高带宽如400GbE/800GbE，是服务器对上行交换机的核心数据门户。
（上图为OCP网卡板示例）
- PCIe转接板-4LP：支持4个Lower Profile尺寸网卡的PCIe转接板。位于后部，作为物理转接器，将PCIe Switch板输出的高速通道，转换为4个标准的Low Profile尺寸的PCIe插槽，用于安装多种网卡（如E810双端口100G/200G光口卡）。
（上图为PCIe转接板示例）
- Riser卡：用于在空间受限的后部区域，将主板或PCIe Switch板的PCIe接口进行转向和扩展，以安装各类功能卡。

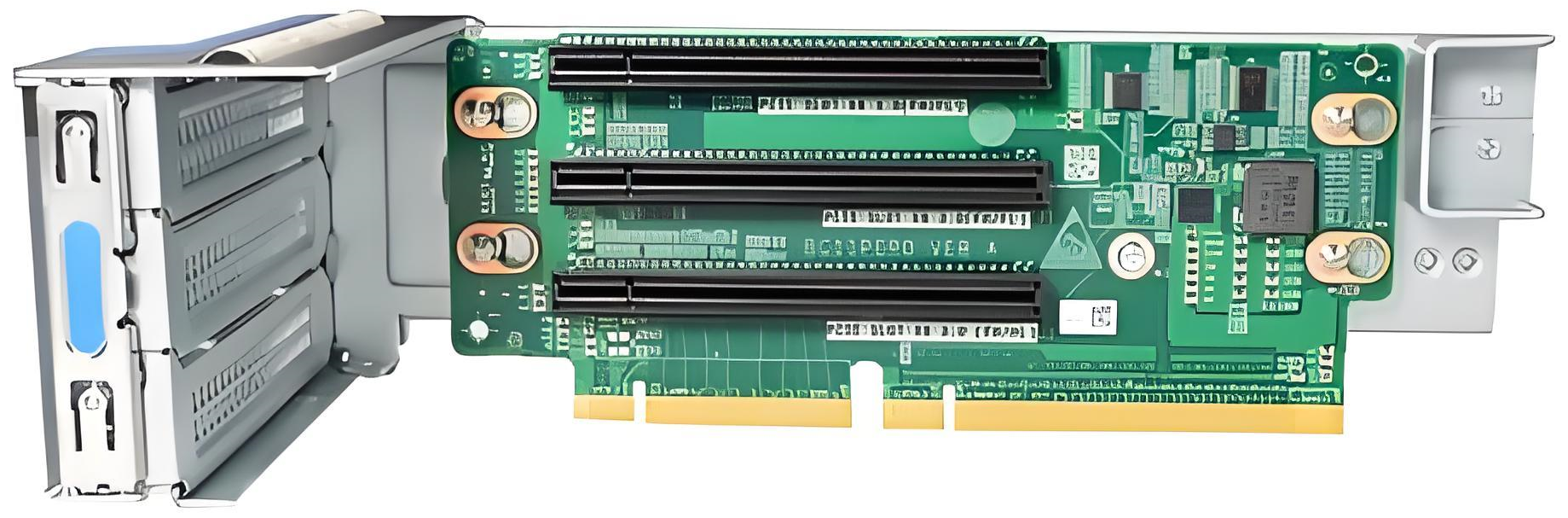

（上图为已安装到支架上的Riser卡示例）
- 网卡：安装在4LP转接板或Riser卡上的标准PCIe网络适配器，可配备光模块（如QSFP-DD, SFP28）以实现光口连接。
（上图为已安装在Riser卡上的网卡示例）
- RAID卡：通过Riser卡安装，为连接8SFF背板上的NVMe SSD或SATA/SAS硬盘提供硬件RAID功能或直接连接能力。

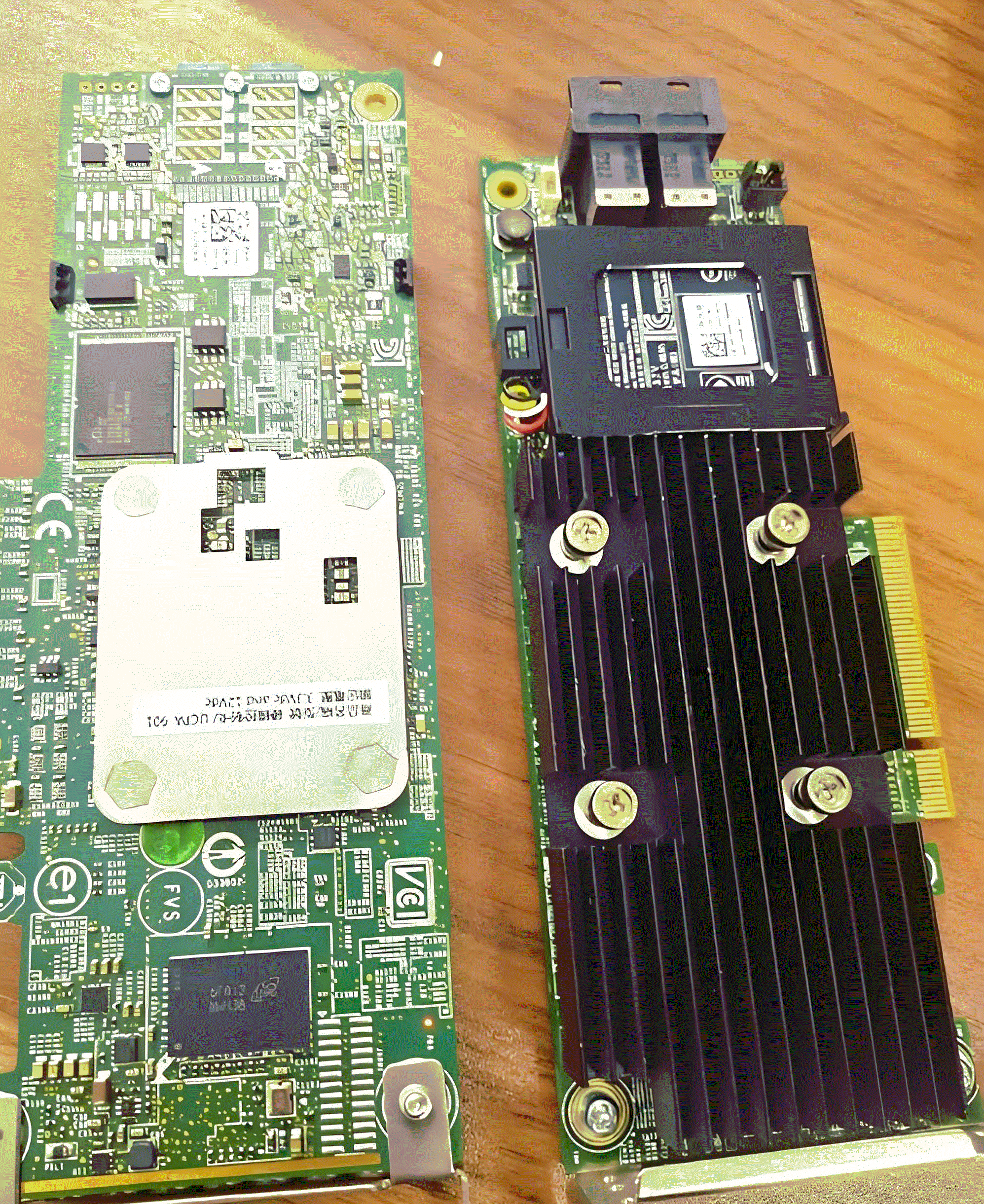

（上图为RAID卡示例）
供电与配电单板
- PDB板：电源分配板。此系统架构中的核心功能是配电与信号中继。
- 接收来自54V PSU的直流电，并通过专用插座和线缆将其直接分配给耗电大户UBB板和PCIe Switch板。
- 同时，负责将PSU的I2C管理总线、电源指示（PG）信号、在位信号、使能信号等传递至PCIe Switch板及BMC管理板，实现智能电源管理。
（上图为PDB板示例）
- 54V / 12V PSU：冗余电源模块。54V PSU为主计算部件（GPU、Switch）供电，以减小电流、降低传输损耗；12V PSU则为传统主板、风扇、硬盘背板等供电。
（上图为PSU示例）
存储、散热与结构组件
- 8SFF NVMe存储背板：位于前部，支持8个热插拔2.5英寸NVMe SSD。通过背板转接板与主板或RAID卡的PCIe/SAS接口相连，提供极高带宽的本地存储。

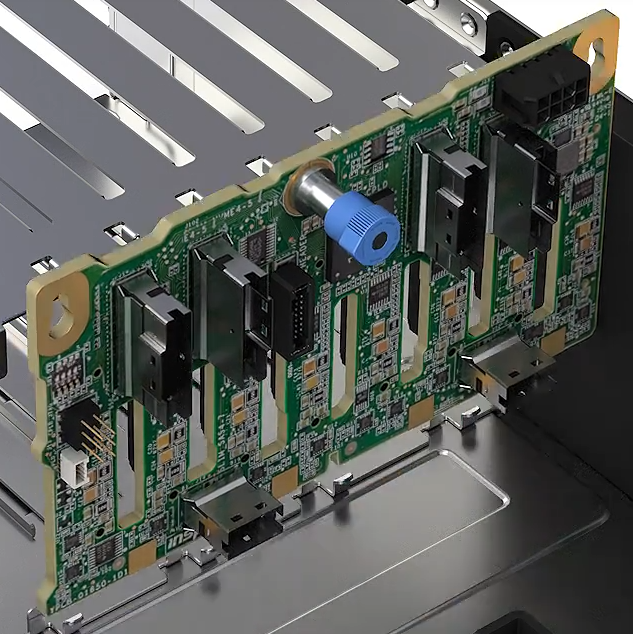

（上图为8SFF存储背板示例）
- 背板转接板：连接8SFF背板与系统内部PCIe/SAS控制器的桥梁。
（上图为背板转接板示意图）
- 中置背板：承担着双重关键职能：
- 系统互连枢纽：作为PCIe Switch板、UBB板及背板转接板的核心连接平台，负责为这些关键组件提供电源与信号直连，确保电源、高速数据及控制信号的互通。
- 风扇接口：承载并连接所有系统风扇，提供统一的供电和控制接口。
（上图为中置背板示例）
- 左/右挂耳： 智能机箱面板。通常集成了系统状态指示灯、ID按钮、管理网口、USB调试口等，是物理运维的主要接口。
（上图为左/右挂耳示例）
总结与展望
通过以上总览，可以清晰地看到，一台现代8U液冷GPU服务器是一个多层次、模块化的精密系统。其设计精髓在于：
- 解耦与集成：将计算（UBB+GPU）、网络（PCIe Switch+网卡）、供电（PDB+PSU）、管理（BMC）等模块解耦设计，再通过高速连接器和标准接口高度集成。
- 能效优先：采用液冷处理主要热源，配合精准的分区强制风冷，实现最佳的散热能效比。
- 信号与电源完整性为核心：应对PCIe等超高速信号以及千瓦级瞬态功率的挑战，是单板设计的重中之重。
展望未来，架构将持续向更高性能、更低能耗和更强扩展性演进：
- 多元异构计算：除GPU外，将更广泛集成ASIC、FPGA乃至CIPU等专用加速单元，形成协同、高效的多元算力体系。
- 光电混合互连：在机箱背板乃至芯片封装内引入硅光技术，利用光互连突破电气互连在带宽、功耗和距离上的根本性瓶颈。
- 散热范式革新：从当前的冷板式液冷，向单相乃至相变浸没式液冷演进，迈向极致能效与器件密度。
- 开放标准化加速：OCP、ODCC等开放社区标准将更深度地定义GPU模组、液冷接口与管理规范，驱动全行业互操作性提升与生态成熟。
