JavaEE 分层模型：Web 服务器 + 核心框架 + 交互逻辑全解析

2026-01-30 03:26:42 栏目：最新资讯 6 阅读

1.1 JavaEE应用的分层模型

表现层：也就是常说的WEB层。主要负责接收客户端请求，向客户端响应结果。表现层也细分为：展示层和控制层
- 展示层：负责展示结果。由一系列JQuery、Angular、Vue等各种前端框架组成
- 控制层：负责接收请求和拦截非法请求。由一系列JSP页面、FreeMarker页面组成
业务层：由一系列业务逻辑对象组成，这些业务逻辑对象实现了Domain Object方法及其他组件实现的业务逻辑方法
- Domain Object(领域对象)：此层由一系列POJO对象组成，用于实现业务逻辑方法
- 事务控制：业务层经常需要确保事务的一致性。
持久层：主要负责数据的持久化，数据层通常包括数据库和数据访问层
- 数据库：指具体的数据库软件，例如mysql、Oracle等。通常是利用数据库驱动以及数据库连接池技术实现与数据库的连接

最原始的当然就是JDBC，后续衍生出来的JPA、Mybatis以及Mybatis-plus都是对于JDBC的封装，简化开发。

- 数据访问层：也就是DAO(Data Access Object)，用于编写持久层接口，用于将实体对象转换为业务对象。

交互逻辑：

1、表现层交由用户进行控制，用户操作表现层，将请求发送至控制层

2、控制层调用业务层，处理用户请求

3、业务层根据业务的实际需求，调用持久层将用户操作存储在数据库，或从数据库取出数据

4、持久层返回操作结果给业务层

5、业务层返回持久层结果给控制层

6、控制层进行一定的数据封装、渲染，返回给表现层

1.2 表现层

表现层主要需要解决的问题是展示层和控制层的如何通信。

展示层不管是采用JSP还是VUE，都需要将用户的请求发送到控制层。

控制层不管是用Java，还是Python，也都需要将响应结果反馈给展示层。

1.2.1 Web服务器
Web服务器：Web服务器提供了各式各样的功能，侧重点也不也一样，Java中常用的三种Web服务器就是Tomcat、Undertow、Jetty

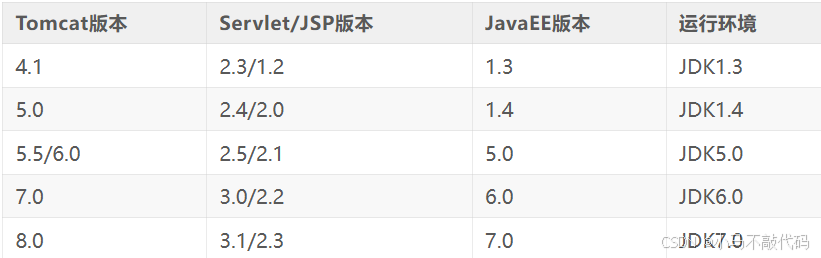

Tomcat
Tomcat 是 Apache 软件基金会开发的开源 Web 服务器，也是 Java Web 应用中最广泛使用的 Servlet 容器之一。它支持 Java Servlet 和 JavaServer Pages (JSP) 技术，适用于传统 Java Web 应用的开发和部署。Tomcat 以其稳定性和社区支持而闻名，适合中小规模企业级应用。

Tomcat 的主要特点包括：

稳定性高：经过长期发展和广泛使用，Tomcat 在稳定性和可靠性方面表现优异。

支持标准 Java Web 技术栈：支持 Servlet、JSP、JSTL 等标准技术。

社区支持广泛：拥有庞大的用户社区和丰富的文档资源。

Jetty
Jetty 是一个轻量级、高性能的 Java Web 容器，由 Eclipse 基金会维护。它支持 Servlet 3.1 和 WebSocket，适用于高性能和分布式系统。Jetty 以其轻量级和快速启动的特点而受到青睐，适合嵌入式应用和微服务架构。

Jetty 的主要特点包括：

轻量级：启动快、内存占用低，适合嵌入式应用和微服务。

高性能：支持异步非阻塞 I/O，适合高并发场景。

灵活性：支持按需加载组件，便于扩展和定制。

Undertow
Undertow 是 Red Hat 开发的高性能 Web 服务器，基于 NIO 实现，支持异步非阻塞 I/O 和 HTTP/2。它被广泛用于 WildFly 应用服务器，并且在 Spring Boot 中作为可选的内嵌服务器。Undertow 以其高性能和灵活性而受到关注。

Undertow 的主要特点包括：

高性能：在高负载下表现优异，吞吐量高，适合高并发场景。

灵活性：支持异步非阻塞 I/O，适合实时通信和微服务架构。

轻量级：配置简单，易于集成到 Spring Boot 等框架中。

总结

Tomcat：适合传统 Java Web 应用，稳定可靠，社区支持广泛。

Jetty：适合轻量级、高性能和嵌入式应用，启动快、内存占用低。

Undertow：适合高性能、高并发场景，支持异步非阻塞 I/O，适合微服务和实时通信。

其他服务器

Jboss：是一个遵从了javaEE规范的、开源的、纯EJB服务器，它支持所有的javaEE规范

GlassFish：由Oracle公司开发的一款JavaWeb服务器，是一款强健的商业服务器，达到产品级质量

Resin：自身采用Java开发，是目前最快的JSP、Servlet运行平台，支持EJB，商用收费，个人免费

WebLogic：是Oracle公司的产品，目前应用最广泛的Web服务器，支持JavaEE规范，适合大型项目(收费，大公司用得比较多)

Nginx服务器：负载均衡服务器，主要用于反向代理，详细介绍参考：Nginx

IIS(Internet Information Services)服务器：微软公司开发的WEB服务器，允许托管网站和Web应用，并提供了一系列用于Web服务器管理的功能

1.2.2 JSP、Servlet、JavaBean
JSP是动态Web，HTML是静态Web。

JSP和Servlet底层实现原理一致，JSP必须被Web服务器编译为Servlet，才能使用，所以真正在Web服务器中运行的是Servlet

JavaBean是用于数据传输的，请求/响应携带的数据

Servlet在2.5版本及之前都是采用的xml配置的方式，在3.0之后就是注解的方式实现了 Servlet在4.x中提供了异步请求、注解、增强的Servlet API、非阻塞IO

1.2.3 静态web和动态web

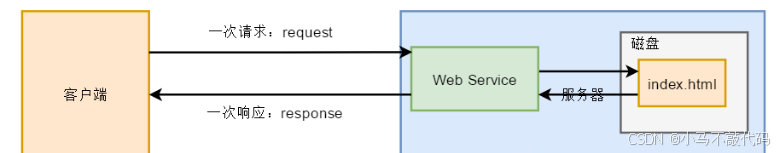

1.2.3.1 静态web
htmlhtm网页，通过直接获取的方式，进行页面展示，所有的用户看到的都是同一个页面 css、js、txt mp4 jpg等都算是静态web资源

静态web存在的缺点：

Web页面无法动态更新，所有用户看到的都是同一个页面

无法和数据库交互(数据无法持久化，用户无法交互)

1.2.3.2 动态web
jsp/sevlet动态资源，可以与数据库进行交互，实现动态页面

ASP：微软的产品，底层是在HTML中嵌入VB的脚本，ASP+COM，导致在页面中包含太多业务逻辑代码

PHP：开发速度很快，功能很强大，跨平台，代码很简单，但是无法承载大访问量的情况

JSP：本质是Servlet，是sun公司开发的B/S架构，可以承载三高(高性能、高可用、高并发)问题，语法像ASP

动态Web的缺点：假如服务器的动态web资源出现错误，我们需要重新编译后台程序，重新发布

1.3 业务层

业务层的内容其实特别多，很多技术其实都是在业务层出现问题后产生的一系列扩展。聊这些内容势必就会带来一些场景问题，这里我们浅浅了解一下，方便后续对Spring设计的理解。

假设现在有一个新增用户的业务，需要更新两个表，sys_user表和sys_user_role表，这是一个很常见的业务，那么现在假设sys_user更新成功，sys_user_role更新失败，会出现什么问题？

实际就是创建用户，界面提示新增失败，但是查询时可以查询到这个用户，这个用户无法登录【因为没有角色权限】，这就是很典型的事务问题，放到金融行业，直接爆炸！！！

所以说像Spring自带的日志模块、事务模块以及消息模块等，都是服务于业务的。

1.4 持久层

说到持久层，不管是古早的JPA还是现在的Mybatis、Mybatis-plus都是基于JDBC，全称为Java DataBase Connectivity(Java数据库连接器)

其实我们所说的JDBC只是规范，并非具体实现，具体实现还是依靠各大数据库厂商提供的驱动

下图就是最原始的JDBC与上下游交互的交互逻辑

引入数据库的驱动jar包

<dependency>
  <groupId>mysql</groupId>
  <artifactId>mysql-connector-java</artifactId>
  <version>8.0.27</version>
</dependency>

获取连接
DriverManager获取连接

Class.forName("com.mysql.cj.jdbc.Driver");//注册驱动
String url = "jdbc:mysql://localhost:3306/test";
String username = "root";
String password = "123456";
Connection con = DriverManager.getConnection(url, username, password);

获取 Statement
用过获取的连接，得到Statement

Statement stmt = con.createStatement();

执行sql

// 定义 sql 插入语句
String sql = "insert into person(id,name,gender,birthday)values(REPLACE(uuid(),'-',''),'测试人员','1','1997-09-23')";
// 定义 sql 更新语句
String sql = "update person t set t.gender = '2' where t.id='07382329976811f09ffbfa163e3e8fb6'";
// 定义 sql 删除语句
String sql = "delete person t where t.id='07382329976811f09ffbfa163e3e8fb6'";

// 创建 sql 执行对象
stmt = conn.createStatement();
// 执行查询 sql 并返回更新条数
int count = stmt.executeUpdate(sql);
String sql = "select * from person";
ResultSet rs = stmt.executeQuery(sql);
