PN 结与二极管 | 耗尽层宽度 / 电场 / 电势、电容效应、击穿类型及反向恢复时间
注：本文为 “PN 结” 相关合辑。
图片清晰度受引文原图所限。
略作重排，未整理去重。
如有内容异常，请看原文。

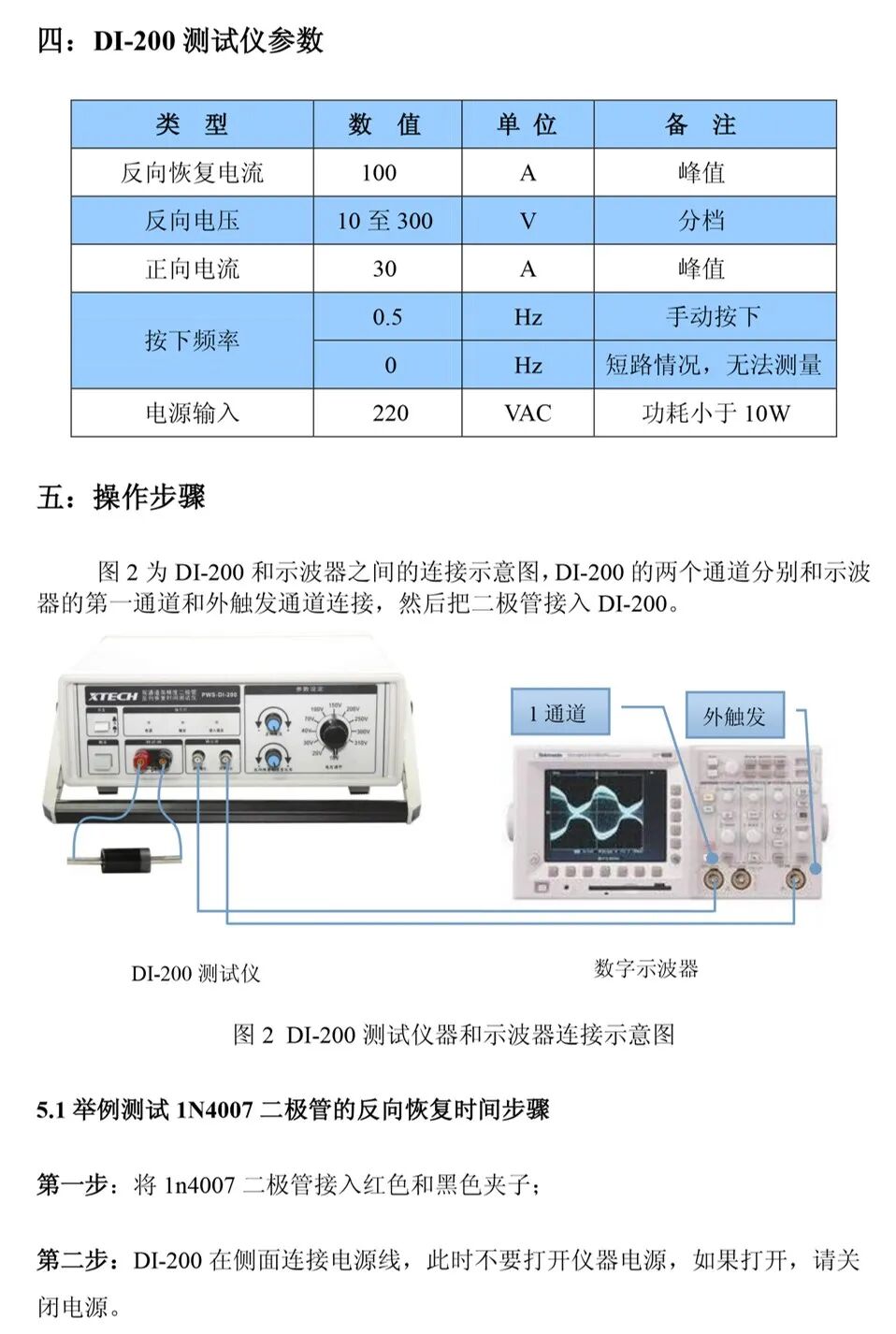

二极管反向恢复电流测试案例
炼成之路 2021 年 04 月 08 日 20:30

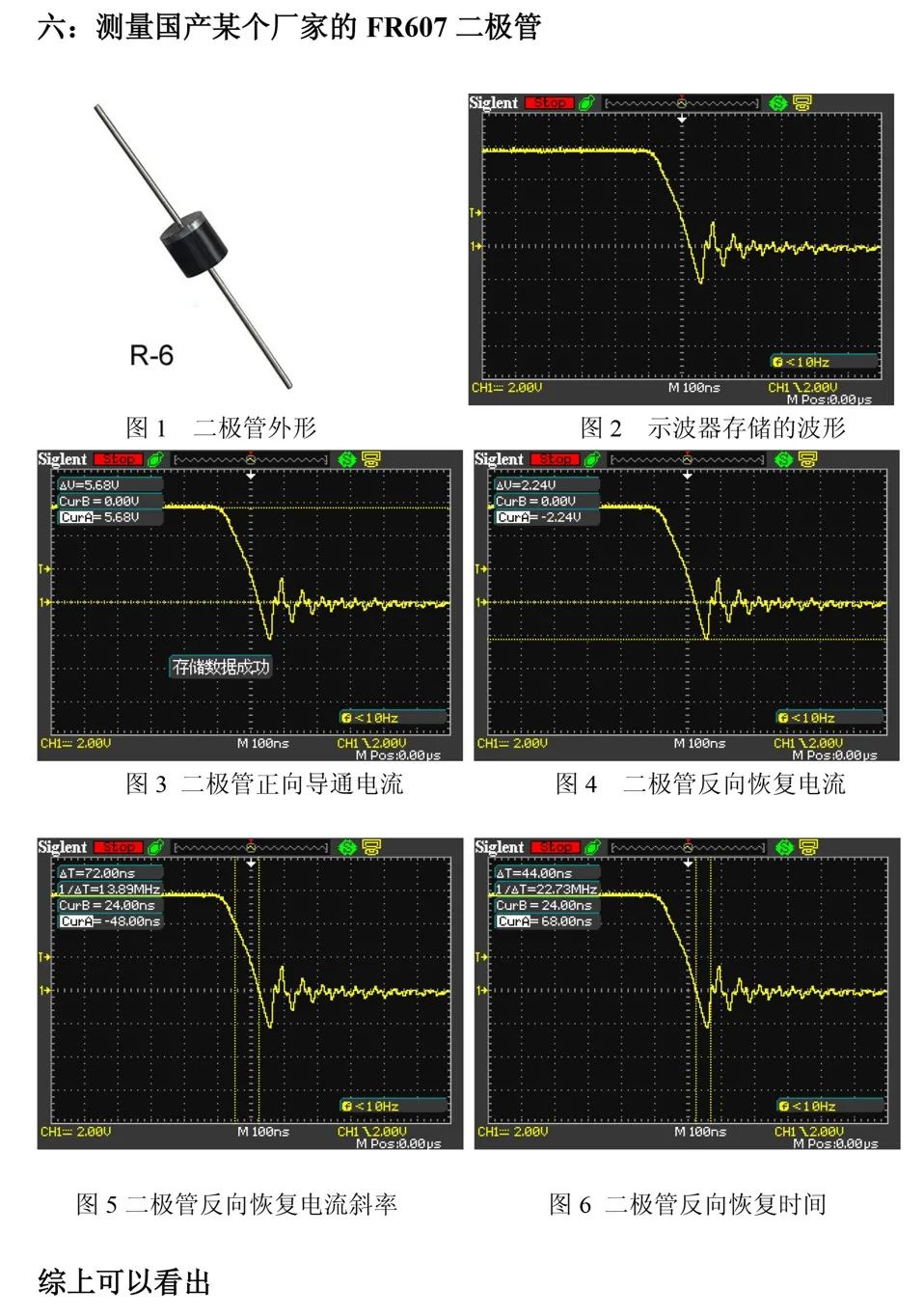

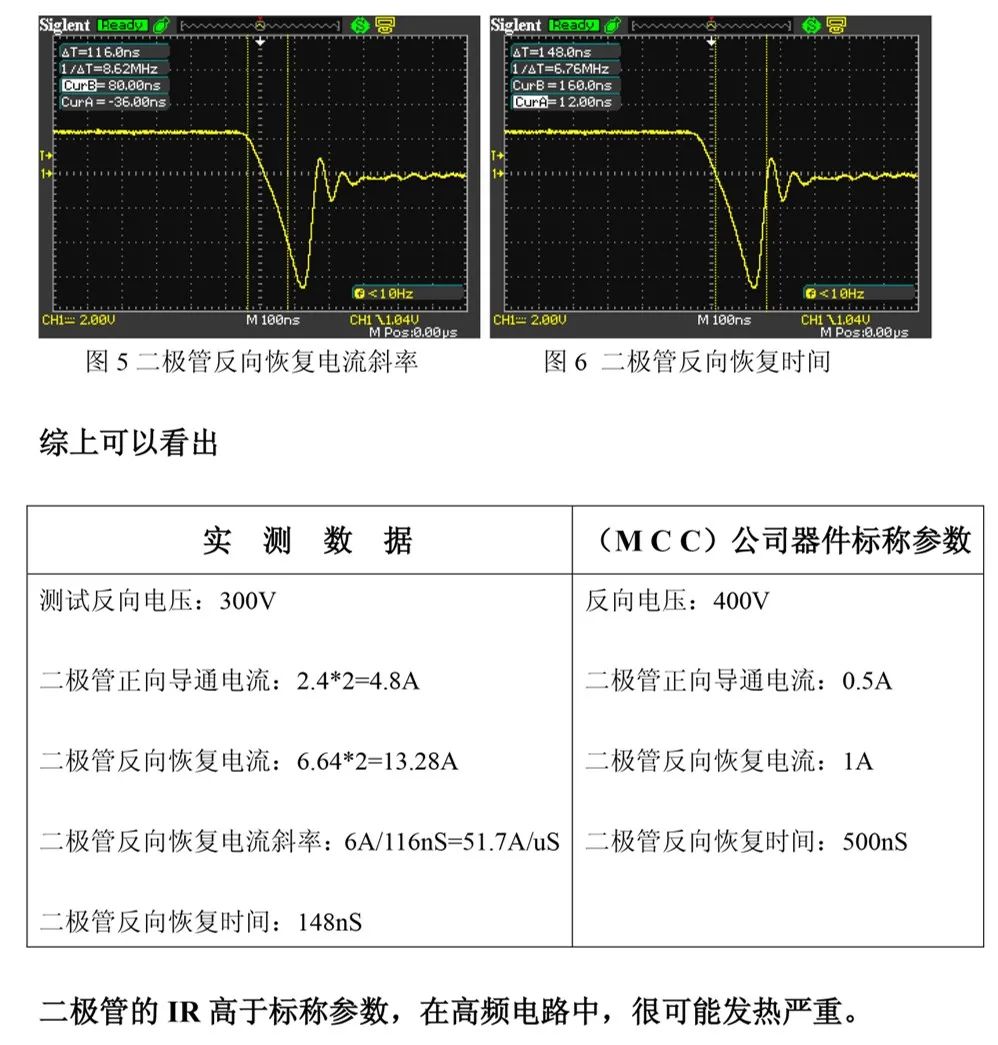

本文通过二极管反向恢复电流的测试案例，分析 PN 结反向恢复过程的电流特性，测试结果表明，二极管的反向恢复电流峰值可达到甚至超过正向导通电流的数值。

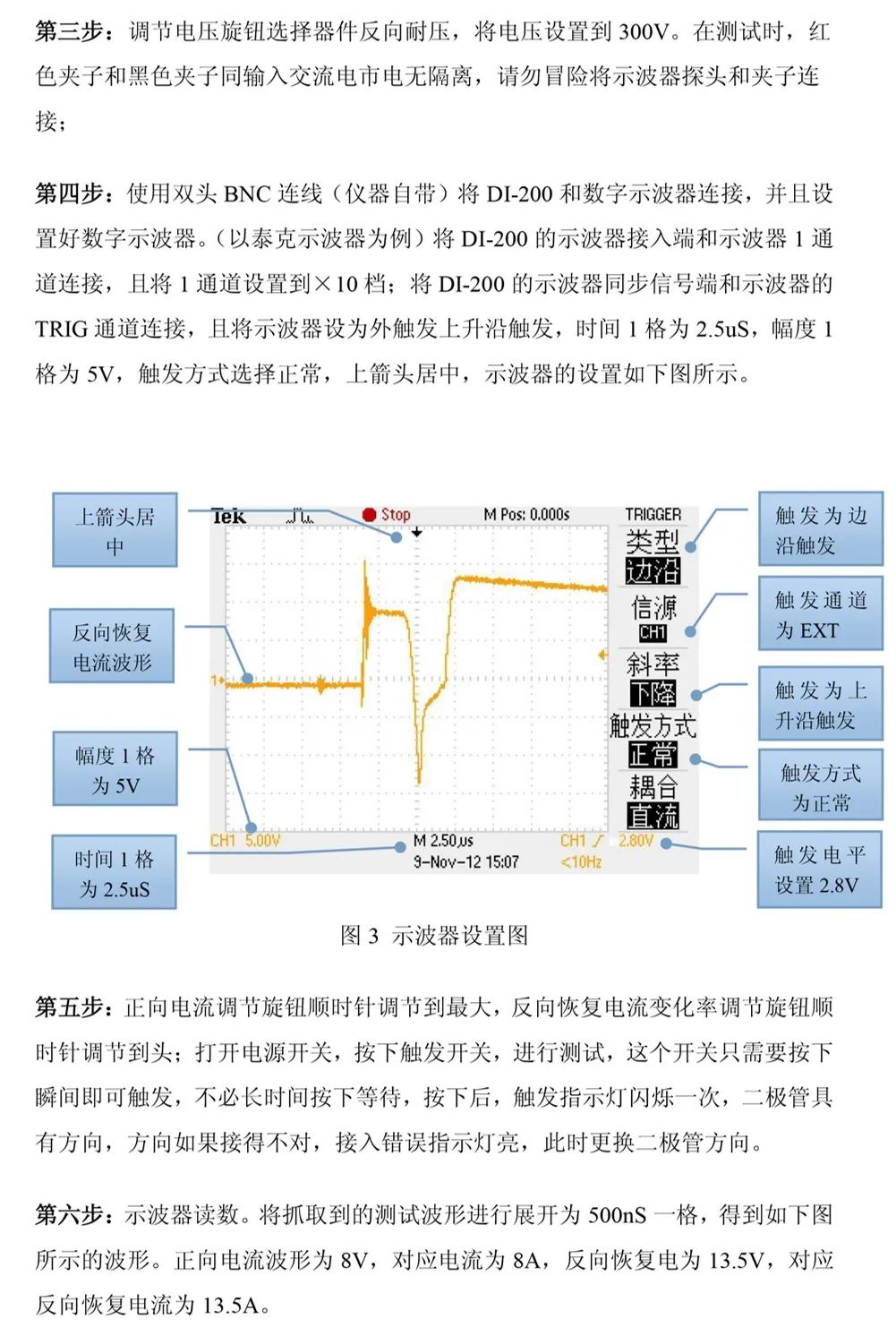

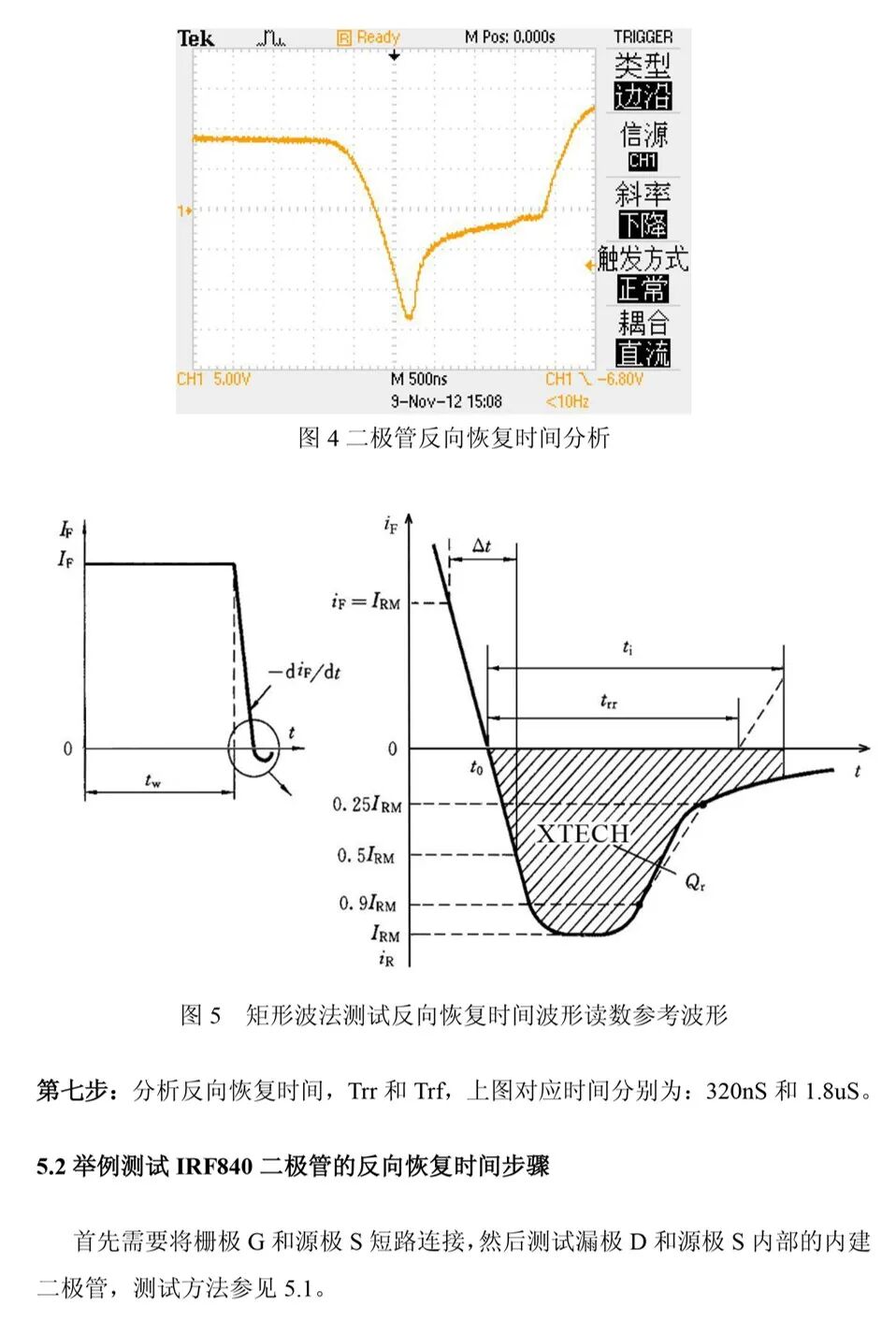

由测试结果可观察到，不同型号的二极管在反向恢复过程中呈现出明显的特性差异。测试过程中发现，测试条件与器件规格书中标注的参数测试条件存在差异，因此如何基于非标准测试条件对比测试值与标称值，成为反向恢复特性测试的待解问题。
二极管结电容和反向恢复时间的物理机理
原创 炼成之路 硬件工程师炼成之路 2021 年 4 月 6 日 20:30
本文从 PN 结的微观物理特性出发，解析二极管结电容与反向恢复时间的形成机理，明确二极管的反向恢复时间并非由规格书中标注的结电容充、放电过程决定，并对二者的关联特性进行详细说明。
结电容
二极管的两个管脚间会形成由电极产生的寄生电容，该等效电容的数值极小，相较于 PN 结的结电容可忽略不计。结电容的物理根源为 PN 结内部的电荷运动与积累特性，整体由势垒电容（ C T C_{T} CT）和扩散电容（ C D C_{D} CD）两部分构成，二者的形成机理存在明显差异。
势垒电容 C T C_{T} CT
根据半导体物理理论，P 区的多数载流子为空穴，N 区的多数载流子为电子。热平衡状态下，载流子因浓度梯度产生的扩散运动会在 PN 结交界面形成空间电荷区（即内建电场区/耗尽层），并产生内建电势；N 区因失去电子而带正电，P 区因获得电子而带负电，空间电荷区的内建电场会阻碍多子的扩散运动，最终达到动态平衡。
当在 PN 结两端施加稳定电压时，空间电荷区宽度达到稳态，内部电荷量恒定。若外加电压向反偏方向增大，空间电荷区宽度随之增加，内部电荷量增多；反之，若电压减小，内部电荷量减少。该现象与电容器的充放电特性相似：PN 结两端电压变化引起空间电荷区电荷数量的改变，从而呈现电容效应，该等效电容即为势垒电容 C T C_{T} CT。
势垒电容的定量表达式如下图所示：
由于势垒宽度（耗尽层宽度）与外加电压相关，势垒电容的数值亦随电压变化而变化。因此，二极管数据手册中的结电容参数通常会注明测试条件，典型值为：频率 1 MHz，反偏电压 − 4 V -4,mathrm{V} −4V，该条件下扩散电容的容值可忽略，测试结果仅表征势垒电容的特性。
扩散电容 C D C_{D} CD
扩散电容的物理机制与非平衡少子的扩散和积累相关，其定义为：当 PN 结施加正向偏压时，在结两侧的少子扩散区内会积累一定数量的少数载流子，其浓度随外加电压变化，由此产生的附加电容效应称为扩散电容 C D C_{D} CD。
当 PN 结施加正向电压时，内建电场被削弱，由于浓度梯度驱动，P 区的空穴向 N 区扩散，N 区的电子向 P 区扩散。部分载流子在耗尽层内发生复合，另一部分载流子穿越耗尽层进入对方区域，进入对方区域的载流子为非平衡少子，不会立即与多子复合，而是在一定距离内继续扩散并参与复合。

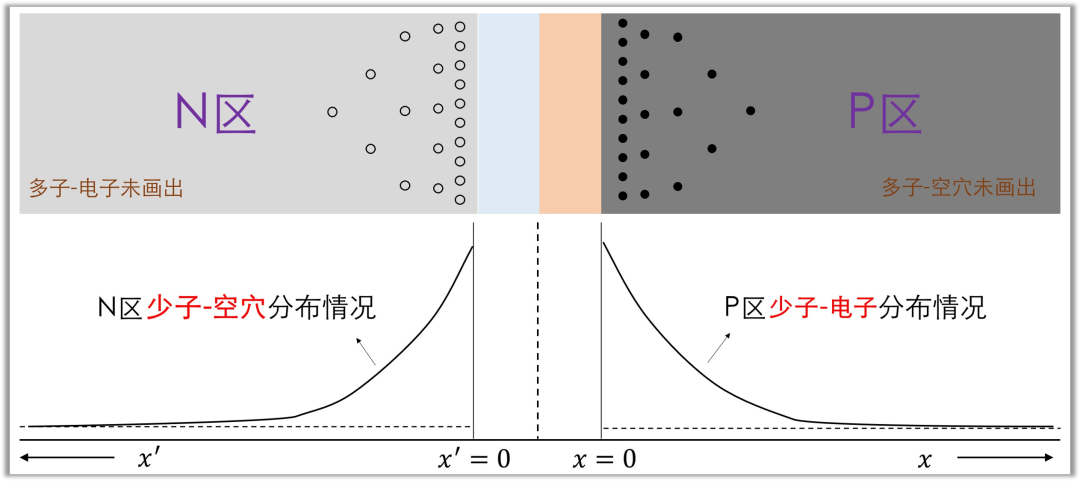

N 区中靠近空间电荷区边界处的空穴浓度最高，随距离增加浓度呈指数衰减；同理，P 区中电子浓度亦随远离结界面而降低，稳态下载流子浓度分布如下图所示。
当外加电压恒定且电路达到稳态时，P 区中存储的电子数量与 N 区中存储的空穴数量保持恒定。若正向电压降低，电流减小，单位时间内注入 N 区的空穴减少，导致 N 区空穴浓度降低；同理，P 区电子浓度亦降低，稳态后存储的电荷总量减少。该特性与电容器的充放电特性等效，电压变化导致的存储电荷量变化即为扩散电容的电容效应体现。
扩散电容的定量表达式为：
扩散电容随正向偏压按指数规律增加，故在大正向偏压条件下起主导作用；同时二极管的正向电流亦随正向偏压按指数规律变化，因此扩散电容的数值与正向电流近似成正比。
扩散电容的少子积累特性
扩散电容由非平衡少子的积累效应产生，多子的运动无法形成该电容效应，其物理机理可通过电荷中性原理解释。

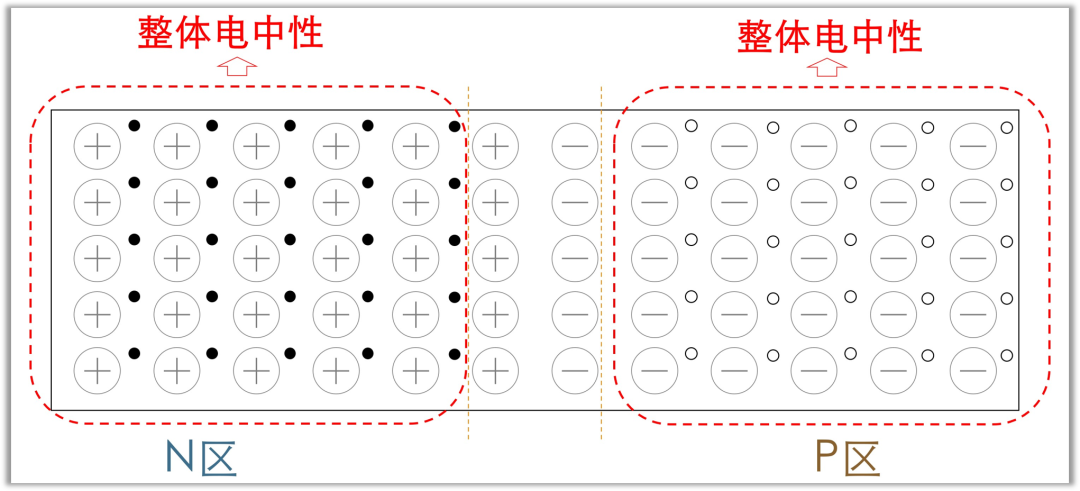

少数载流子指 N 区的空穴与 P 区的电子，热平衡状态下，N 区虽以电子为多数载流子且电子带负电，但整个 N 区由硅原子与五价施主原子构成，整体呈电中性；同理，P 区也呈电中性，多子的数量远大于少子，且多子的分布均匀，电压变化无法引起多子的定向积累。
当 N 区与 P 区接触并施加正偏电压形成正向电流时，部分电子与空穴会穿越结区分别进入 P 区与 N 区。进入 P 区的电子不会立即与空穴复合，而是存在一定的寿命，此时 P 区整体呈现净负电荷，电荷量等于尚未复合的电子数量；同理，N 区呈现净正电荷，其数量等于少数载流子（空穴）数量。非平衡少子由正向偏置电压诱导产生，其分布存在明显的浓度梯度，电压变化直接导致非平衡少子的积累数量变化，进而形成电容效应。
理论分析与实验数据表明：当二极管处于反偏状态时，非平衡少子的数量极少，扩散电容的容值可忽略，结电容由势垒电容起主导作用；而在正偏状态时，扩散电容起主导作用。
反向恢复时间 t r r t_{mathrm{rr}} trr
二极管规格书中标注的反向恢复时间 t r r t_{mathrm{rr}} trr 为重要的动态参数，该参数决定了二极管的最高工作频率，其物理起源为 PN 结正向导通时的非平衡少子积累效应，本质上是正向导通期间 PN 结存储的非平衡少数载流子电荷被抽尽所需的时间。
反向恢复过程的物理阶段

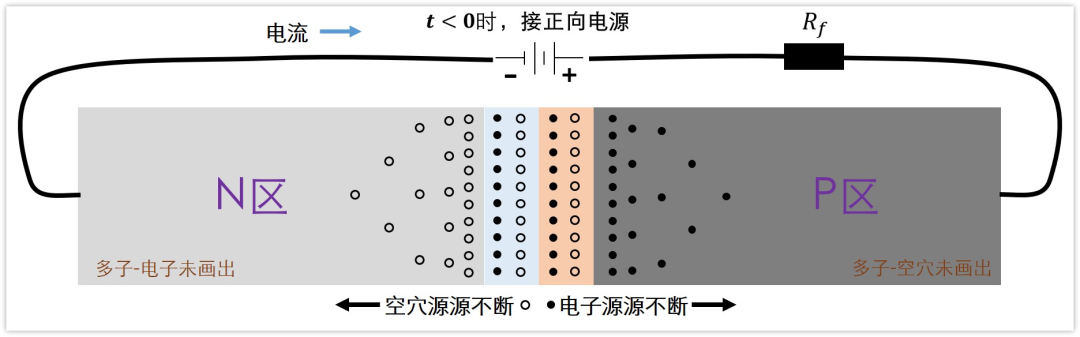

基于 PN 结的载流子运动特性，反向恢复过程可划分为四个明确的物理阶段，其过程机理可通过下图阐明：
-
t
<
0
t < 0
t<0 阶段（正向导通阶段）
二极管施加正向偏置，正向电流为 I F = ( V F − V o n ) / R F I_{F} = (V_{F} - V_{mathrm{on}})/R_{F} IF=(VF−Von)/RF，其中 V o n V_{mathrm{on}} Von 为导通压降， V F V_{F} VF 为正向电源电压， R F R_{F} RF 为正向限流电阻。此时 PN 结内的耗尽层宽度较窄，扩散区内积累大量的非平衡少子，PN 结全域分布载流子，呈现良导体特性。
-
t = 0 t = 0 t=0 阶段（电压反向阶段）
电源极性迅速反转，然而此时 PN 结仍维持正偏特性。该现象的物理机制在于：PN 结反偏时空间电荷区应基本无载流子，而当前结区存储了大量非平衡载流子，在这些存储电荷被抽空前，正偏特性不会立即消失；亦可从电容角度理解，电荷未释放完毕前，结区电压无法实现突变。与此同时，结区存储电荷使二极管呈现低阻导通状态，反向电流迅速建立，其大小为 I R = ( V R + V o n ) / R R I_{R} = (V_{R} + V_{mathrm{on}})/R_{R} IR=(VR+Von)/RR，其中 V R V_{R} VR 为反向电源电压， R R R_{R} RR 为反向限流电阻，该电流由少数载流子的反向抽取运动形成。 -
t = t s t = t_{mathrm{s}} t=ts 阶段（耗尽层形成阶段）
PN 结中心区域的少数载流子被耗尽，空间电荷区开始重新建立，二极管逐渐恢复阻断能力。此后，P 区与 N 区中剩余的少数载流子无法继续被反向抽取，因为导电通道已被截断，结区两侧仍存在剩余载流子，其浓度分布如下图所示，反向电流的峰值出现在该阶段。
-
t
>
t
s
t > t_{mathrm{s}}
t>ts 阶段（电荷复合阶段）
尽管空间电荷区已形成，电流并不会立即降为零。剩余少数载流子因浓度梯度继续向结区扩散并发生复合，该复合过程形成复合电流，此过程持续直至载流子浓度恢复至热平衡状态。从电荷平衡角度分析，P 区剩余的少数载流子（电子）使 P 区整体带负电，复合完成后 P 区恢复电中性，这些电荷经外电路返回电源，形成持续电流。

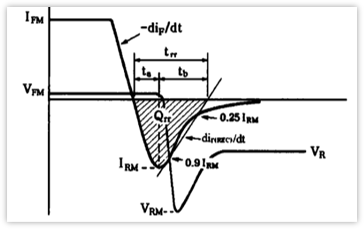

电源电压、二极管两端电压及反向电流的波形如下图所示，图中 t r r t_{mathrm{rr}} trr 即为反向恢复时间。
反向电压尖峰的形成机理
在部分测试场景中，反向电流最大值处并非平坦，且二极管两端电压会出现反向尖峰，该波形如下图所示，两种波形的差异源于电路拓扑的不同。
前述无尖峰的波形对应电路中含有较大串联电阻，若串联电阻极小或为零，反向电流变化率 d i / d t mathrm{d}i/mathrm{d}t di/dt 极大，此时电路中的分布电感或杂散电感不可忽略，电感产生的感应电动势使二极管两端出现高于电源电压的反向尖峰 V r m V_{mathrm{rm}} Vrm。
该过程的具体作用机理可按时间阶段拆解如下：
- t < 0 t < 0 t<0：电感回路中通有正向电流，电路处于初始稳态；
- t = 0 t = 0 t=0：电源极性发生突变，二极管因内部存储电荷的存在，等效为低阻导通状态，管压降极小，电路中的反向电压主要施加于电感两端，电感电流以斜率 d i / d t = ( V R + V o n ) / L mathrm{d}i/mathrm{d}t = (V_{R} + V_{mathrm{on}})/L di/dt=(VR+Von)/L 呈线性下降趋势；
- t = t s t = t_{mathrm{s}} t=ts：二极管开始恢复反向阻断能力，其反向电流达到峰值后，进入下降阶段；
- t > t s t > t_{mathrm{s}} t>ts：二极管的导通电流转变为复合电流并逐步减小，电感因阻碍电流变化产生反向感应电压，该感应电压与电源电压叠加，导致二极管两端的反向电压高于电源电压，形成反向电压尖峰 V r m V_{mathrm{rm}} Vrm；随着复合电流逐渐趋于零，电感两端的感应电压亦趋于零，二极管两端的电压最终稳定至电源反向电压 V R V_{R} VR。
反向恢复时间的影响因素
反向恢复时间的长短由非平衡少子的积累数量与消耗速率共同决定，主要影响因素包含以下三点：
- 反向偏置电压越小，反向恢复电流的峰值越小，非平衡少子的电荷抽取速率越低，反向恢复时间越长；
- 正向导通电流越大，扩散区内积累的非平衡少子数量越多，电荷耗尽所需的时间越长，反向恢复时间越长；
- 半导体材料的载流子复合效率越低，非平衡少子的寿命越长，电荷耗尽的时间越长，反向恢复时间越长。
结电容与反向恢复时间的关联
二极管的反向恢复时间由正向导通时的非平衡少子积累特性决定，该特性与扩散电容的形成机理直接相关，而二极管数据手册中标注的结电容参数，是在反偏条件（典型为 1 MHz、 − 4 V -4,mathrm{V} −4V）下测得的数值，该条件下扩散电容的容值可忽略，结电容主要表现为势垒电容。
因此可明确结论：二极管数据手册中标注的结电容主要为势垒电容，该参数与反向恢复时间无明显关联。
半导体物理—— PN 结
Leon 发布于 2023-01-22 10:26・北京
清华大学 电子信息硕士在读
本章主要讨论内容：PN 结的分类与结构、PN 结能带图、PN 结电流-电压特性、势垒宽度与势垒电容、PN 结击穿现象
一、PN 结的分类与结构
从物理本质来看，PN 结由 P 型半导体与 N 型半导体相互接触形成，实际制备过程中，通常在 N 型半导体中掺入 P 型杂质，或在 P 型半导体中掺入 N 型杂质，以此形成两种不同导电类型半导体的接触结构。杂质的掺入方法主要包括合金法与扩散法，两种方法制备的 PN 结，其差异体现在 PN 结附近的杂质浓度分布规律上。
对于合金法，以向 N 型半导体中掺入 P 型杂质为例，将铝片置于 N 型硅片表面，加热至铝熔化并与硅形成熔融体，随后降温使熔融体凝固，铝便以杂质形式掺入硅片内部。采用此法制成的 PN 结为突变结，该类型 PN 结被称为突变结的原因是，在结面处 N 型一侧的杂质浓度为恒定值 N D N_{D} ND，P 型一侧的杂质浓度即刻变为 N A N_{A} NA，通常情况下 N A N_{A} NA 与 N D N_{D} ND 存在较大数量级差异。
扩散法是通过特定的半导体工艺将 P 型杂质掺入 N 型半导体中（反之亦可），以此制备 PN 结。与合金法制备的 PN 结不同，扩散法制备的 PN 结为缓变结，其掺入的杂质浓度沿半导体接触方向呈连续渐变分布。根据半导体杂质补偿效应，当掺入杂质的浓度高于半导体原有杂质浓度时，半导体表现为掺入杂质对应的导电类型；当掺入杂质的浓度逐渐降低至低于原有杂质浓度时，半导体恢复为原有杂质对应的导电类型；掺入杂质浓度与原有杂质浓度相等的位置，即为 PN 结的结面位置。为简化理论计算，可将该杂质浓度的渐变规律近似为线性分布，其直线斜率取实际浓度变化曲线在 PN 结结面处的切线斜率；当该线性分布的斜率较大时，缓变结可近似按突变结进行分析。

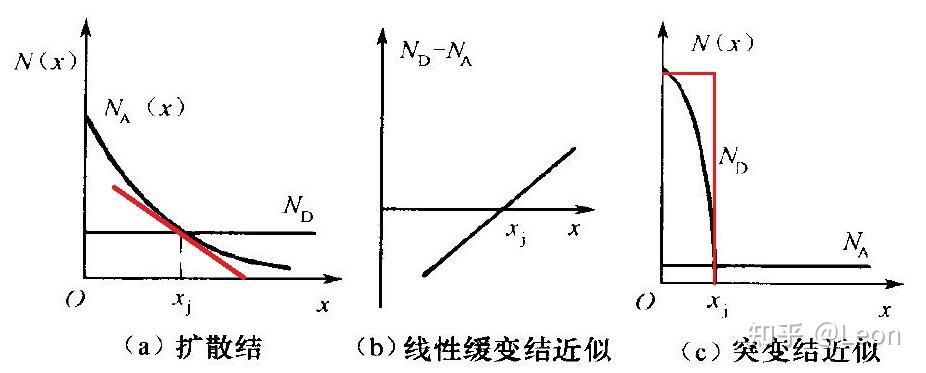

缓变结的线性近似以及突变结近似

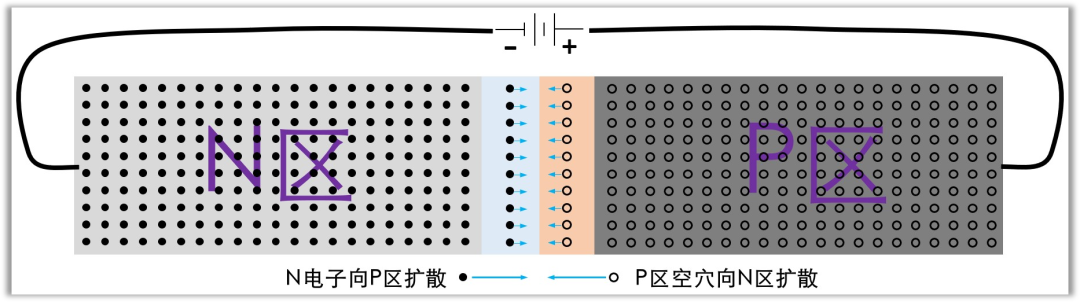

PN 结形成后，由于 P 区的空穴浓度远高于 N 区的空穴浓度，同时 N 区的电子浓度远高于 P 区的电子浓度，因此 PN 结两侧会发生载流子的扩散运动。N 区的电子向 P 区扩散，P 区的空穴向 N 区扩散，该扩散过程会使 PN 结两侧的电中性状态被打破：紧邻结面的 P 区因失去空穴而显现出受主杂质的负电荷，N 区因失去电子而显现出施主杂质的正电荷，该区域被定义为空间电荷区，如下图所示：
空间电荷区
空间电荷区形成后，可推知其内部会形成由 N 区指向 P 区的内建电场，该内建电场对扩散运动的载流子产生与扩散方向相反的电场力，阻碍载流子的扩散运动。最终 PN 结达到热平衡状态，空间电荷区的厚度保持恒定。该平衡为动态平衡，半导体各位置的电子、空穴浓度不随时间变化，且不同位置的载流子浓度存在差异。
由热平衡状态下空间电荷区厚度恒定的特性，可知电子电流与空穴电流的密度均为 0。载流子的电流密度由扩散流密度与内建电场引发的漂移流密度组成，据此列出电子电流密度的方程（仅考虑电子电流）：
J
n
=
n
q
μ
n
ε
+
D
n
q
d
n
d
x
=
0
J_{n}=nqmu_{n} arepsilon+D_{n}q rac{mathrm{d}n}{mathrm{d}x}=0
Jn=nqμnε+Dnqdxdn=0
需说明的是，电子浓度的计算公式 n = N c e x p ( E f − E c k T ) n=N_{c}mathrm{exp}left( rac{E_{f}-E_{c}}{kT} ight) n=Ncexp(kTEf−Ec) 仍适用，但导带底的能量 E c E_{c} Ec 需叠加由 PN 结内建电场产生的电势能 − q V ( x ) -qV(x) −qV(x)，此时电子的浓度表达式为 n = N c e x p ( E f − E c + q V ( x ) k T ) n=N_{c}mathrm{exp}left( rac{E_{f}-E_{c}+qV(x)}{kT} ight) n=Ncexp(kTEf−Ec+qV(x))。将电子浓度公式与电场强度公式 ε = − d V ( x ) d x arepsilon=- rac{mathrm{d}V(x)}{mathrm{d}x} ε=−dxdV(x) 代入电子电流密度方程，可得：
J n = − q μ n N c exp ( E f − E c + q V ( x ) k T ) d V ( x ) d x + q D n d d x [ N c exp ( E f − E c + q V ( x ) k T ) ] = 0 egin{aligned} J_{n} &= -qmu_{n}N_{c}expleft( rac{E_{f}-E_{c}+qV(x)}{kT} ight) rac{mathrm{d}V(x)}{mathrm{d}x} &quad + qD_{n} rac{mathrm{d}}{mathrm{d}x}!left[ N_{c}expleft( rac{E_{f}-E_{c}+qV(x)}{kT} ight) ight] &= 0 end{aligned} Jn=−qμnNcexp(kTEf−Ec+qV(x))dxdV(x)+qDndxd[Ncexp(kTEf−Ec+qV(x))]=0
对上述方程做进一步化简：
−
q
μ
n
N
c
e
x
p
(
E
f
−
E
c
+
q
V
(
x
)
k
T
)
d
V
(
x
)
d
x
+
q
D
n
N
c
e
x
p
(
E
f
−
E
c
+
q
V
(
x
)
k
T
)
⋅
[
1
k
T
d
E
f
d
x
+
q
k
T
d
V
(
x
)
d
x
]
=
0
-qmu_{n}N_{c}mathrm{exp}left( rac{E_{f}-E_{c}+qV(x)}{kT}
ight) rac{mathrm{d}V(x)}{mathrm{d}x}+qD_{n}N_{c}mathrm{exp}left( rac{E_{f}-E_{c}+qV(x)}{kT}
ight)cdotleft[ rac{1}{kT} rac{mathrm{d}E_{f}}{mathrm{d}x}+ rac{q}{kT} rac{mathrm{d}V(x)}{mathrm{d}x}
ight]=0
−qμnNcexp(kTEf−Ec+qV(x))dxdV(x)+qDnNcexp(kTEf−Ec+qV(x))⋅[kT1dxdEf+kTqdxdV(x)]=0
将爱因斯坦关系
D
n
μ
n
=
k
T
q
rac{D_{n}}{mu_{n}}= rac{kT}{q}
μnDn=qkT 代入上式并继续化简：
q
D
n
N
c
e
x
p
(
E
f
−
E
c
+
q
V
(
x
)
k
T
)
1
k
T
d
E
f
d
x
=
0
qD_{n}N_{c}mathrm{exp}left( rac{E_{f}-E_{c}+qV(x)}{kT}
ight) rac{1}{kT} rac{mathrm{d}E_{f}}{mathrm{d}x}=0
qDnNcexp(kTEf−Ec+qV(x))kT1dxdEf=0
由此可得
d
E
f
d
x
=
0
rac{mathrm{d}E_{f}}{mathrm{d}x}=0
dxdEf=0。
上述推导证明：热平衡状态下的 PN 结，其费米能级在整个半导体中处处相等。基于该结论，可构建 PN 结的能带结构图。
二、PN 结能带图
由上述分析可知，热平衡 PN 结的费米能级处处相等，而单独的 P 型半导体与 N 型半导体具有不同的费米能级——N 型半导体的费米能级更靠近导带底，P 型半导体的费米能级更靠近价带顶，二者接触形成 PN 结后，费米能级的统一通过能带的相对移动实现，具体表现为导带底与价带顶的能量位置发生偏移，最终使整个 PN 结的费米能级保持同一水平，如下图所示：
由于空间电荷区存在电场，因此电子电势能改变，导带底和价带顶也改变
由能带图可直观观察到，为实现费米能级的统一，P 区的整个能带相对 N 区的能带上移，上移的能量差为 E f n − E f p E_{fn}-E_{fp} Efn−Efp，该能量差由空间电荷区内建电场的电势差所决定。需特别注意：PN 结能带图中，空间电荷区内的价带顶与导带底的能量曲线为曲线，而非直线；后续将对该能量曲线的方程做定量推导，因此在绘制 PN 结能带图时，不可将空间电荷区的价带顶与导带底绘制成直线，该结论对缓变结与突变结均成立。
由上述分析可得，空间电荷区两端的电势差对应的能量值为
E
f
n
−
E
f
p
E_{fn}-E_{fp}
Efn−Efp。假设半导体处于非高温环境，P 区与 N 区的多数载流子主要由杂质完全电离提供，据此可分别写出 P 区与 N 区的热平衡电子浓度表达式：
（P 区中的电子浓度记为
n
p
0
n_{p0}
np0，P 区的导带底记为
E
c
p
E_{cp}
Ecp）
n
p
0
=
N
c
e
x
p
(
E
f
−
E
c
p
k
T
)
≈
n
i
2
N
A
n_{p0}=N_{c}mathrm{exp}left( rac{E_f-E_{cp}}{kT}
ight)pprox rac{n_{i}^{2}}{N_{A}}
np0=Ncexp(kTEf−Ecp)≈NAni2
（N 区中的电子浓度记为
n
n
0
n_{n0}
nn0，N 区的导带底记为
E
c
n
E_{cn}
Ecn）
n
n
0
=
N
c
e
x
p
(
E
f
−
E
c
n
k
T
)
≈
N
D
n_{n0}=N_{c}mathrm{exp}left( rac{E_f-E_{cn}}{kT}
ight)pprox N_{D}
nn0=Ncexp(kTEf−Ecn)≈ND
将上述两个电子浓度表达式作比值运算：
n
p
0
n
n
0
=
N
c
e
x
p
(
E
f
−
E
c
p
k
T
)
N
c
e
x
p
(
E
f
−
E
c
n
k
T
)
=
e
x
p
(
E
c
n
−
E
c
p
k
T
)
≈
n
i
2
N
A
N
D
rac{n_{p0}}{n_{n0}}= rac{N_{c}mathrm{exp}left( rac{E_f-E_{cp}}{kT}
ight)}{N_{c}mathrm{exp}left( rac{E_f-E_{cn}}{kT}
ight)}=mathrm{exp}left( rac{E_{cn}-E_{cp}}{kT}
ight)pprox rac{n_{i}^{2}}{N_{A}N_{D}}
nn0np0=Ncexp(kTEf−Ecn)Ncexp(kTEf−Ecp)=exp(kTEcn−Ecp)≈NANDni2
由此可得（设空间电荷区两端的内建电势差为
V
D
V_{D}
VD）：
q
V
D
=
E
c
p
−
E
c
n
=
−
k
T
l
n
(
n
i
2
N
A
N
D
)
qV_{D}=E_{cp}-E_{cn}=-kTmathrm{ln}left( rac{n_{i}^{2}}{N_{A}N_{D}}
ight)
qVD=Ecp−Ecn=−kTln(NANDni2)
据此推导出内建电势差（亦称为势垒高度）的表达式：
V
D
=
k
T
q
l
n
(
N
A
N
D
n
i
2
)
V_{D}= rac{kT}{q}mathrm{ln}left( rac{N_{A}N_{D}}{n_{i}^{2}}
ight)
VD=qkTln(ni2NAND)
上述推导均基于无外加电压的热平衡状态，可见 PN 结的势垒高度与半导体的温度、掺杂浓度相关。对 PN 结施加外加电压后，其能带结构会发生相应变化，以下分正向偏压与反向偏压两种情况分析：
- 正向偏压：将 P 区接外加电源的高电位，N 区接外加电源的低电位。此时外加电场的方向与空间电荷区的内建电场方向相反，内建电场被削弱，PN 结的势垒高度降低。载流子的扩散流密度大于漂移流密度，N 区的电子向 P 区扩散形成非平衡少子电子，P 区的空穴向 N 区扩散形成非平衡少子空穴；这些非平衡少子在紧邻空间电荷区的 P 区与 N 区外侧积累，进而在 P 区和 N 区内部形成非平衡少子的扩散电流。
- 反向偏压：将 P 区接外加电源的低电位，N 区接外加电源的高电位。此时外加电场的方向与内建电场方向相同，内建电场被增强，进一步抑制了载流子的扩散运动，几乎无新的非平衡少子产生。
施加正向和反向电压的 PN 结能带图如下所示：
外加电压
V
V
V 时的 PN 结能带图

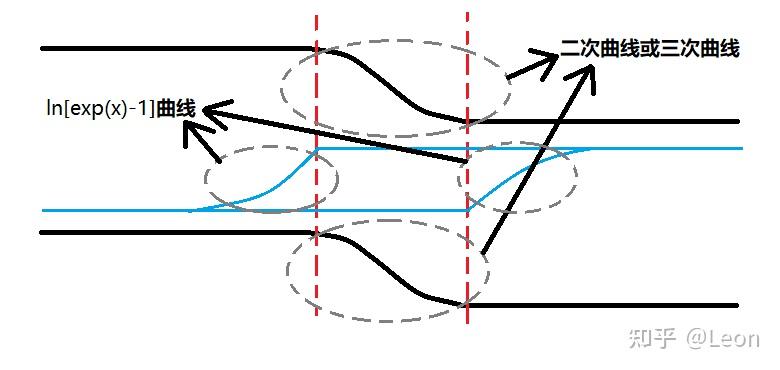

需补充说明：施加外加电压后，空间电荷区内的导带底与价带顶能量曲线仍为曲线，而非直线，部分教材中的简化能带图易造成该点的理解偏差；上述能带图中，理想 PN 结的电子准费米能级 E f n E_{fn} Efn（蓝色线）与空穴准费米能级 E f p E_{fp} Efp（红色线），在 P 区与 N 区内的变化曲线同样为曲线，后续将对上述能量曲线做定量推导。由此可解释，为何向 P 区扩散的电子与向 N 区扩散的空穴被称为非平衡少子：在外加电压作用下，紧邻空间电荷区的 P 区与 N 区内，电子与空穴的费米能级不再统一，即出现准费米能级的分裂，这是外加电场促进（正向偏压）或抑制（反向偏压）少子注入的直接结果。
三、PN 结的电流-电压特性
推导 PN 结的电流-电压特性前，先对理想 PN 结做如下基本假设，以简化理论计算：
- 外加电压全部降落在空间电荷区，空间电荷区以外的 P 区与 N 区为电中性区，区内无外加电场；因此流过 PN 结的电流仅由非平衡少子在 P 区、N 区电中性区内的扩散运动形成，无漂移电流贡献。
- 忽略空间电荷区内的载流子复合与产生过程；实际情况下，空间电荷区内的载流子复合会减少扩散的非平衡少子数量，因此理想模型的推导结果与实际值存在偏差。
基于上述假设，只需推导出 P 区内非平衡少子电子的浓度分布规律，以及 N 区内非平衡少子空穴的浓度分布规律，即可得到 PN 结的电流-电压特性。取 P 区电中性区内一微元段 x ∼ x + d x xsim x+mathrm{d}x x∼x+dx 进行分析（N 区的分析方法同理），如下图所示：

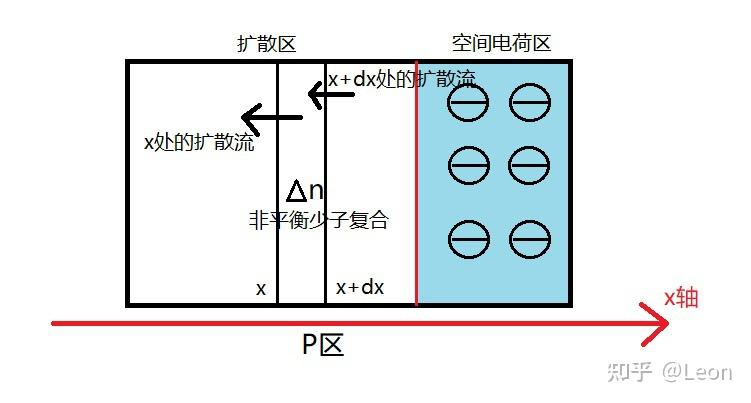

只存在扩散流情况下对微元的分析
稳态条件下，微元内的非平衡少子浓度不随时间变化，根据载流子的连续性方程，列出该微元的稳态连续性方程：
D
n
(
d
Δ
n
d
x
)
x
+
d
x
−
D
n
(
d
Δ
n
d
x
)
x
−
Δ
n
τ
n
⋅
d
x
=
0
D_{n}left( rac{mathrm{d}Delta n}{mathrm{d}x}
ight)_{x+mathrm{d}x}-D_{n}left( rac{mathrm{d}Delta n}{mathrm{d}x}
ight)_{x}- rac{Delta n}{ au _{n}}cdot mathrm{d}x=0
Dn(dxdΔn)x+dx−Dn(dxdΔn)x−τnΔn⋅dx=0
对上述方程化简，得到非平衡少子电子的稳态扩散微分方程：
D
n
d
2
Δ
n
d
x
2
−
Δ
n
τ
n
=
0
D_{n} rac{mathrm{d}^{2}Delta n}{mathrm{d}x^{2}}- rac{Delta n}{ au_{n}}=0
Dndx2d2Δn−τnΔn=0
该二阶常系数线性齐次微分方程的通解为：
Δ
n
=
A
e
x
p
(
x
L
n
)
+
B
e
x
p
(
−
x
L
n
)
Delta n=Amathrm{exp}left( rac{x}{L_{n}}
ight)+Bmathrm{exp}left( - rac{x}{L_{n}}
ight)
Δn=Aexp(Lnx)+Bexp(−Lnx)
其中
L
n
=
D
n
τ
n
L_{n}=sqrt{D_{n} au_{n}}
Ln=Dnτn 为电子的扩散长度。
通过边界条件确定通解中的待定系数
A
A
A、
B
B
B，边界条件为扩散区与空间电荷区的结面处（设其坐标为
−
x
p
-x_{p}
−xp）的非平衡少子浓度，以及电中性区无穷远处的非平衡少子浓度。由 PN 结的能带结构可知，施加外加电压
V
V
V 后，
−
x
p
-x_{p}
−xp 处的电子准费米能级
E
f
n
E_{fn}
Efn 向导带底移动了
q
V
qV
qV 的能量，因此该位置的电子浓度为热平衡浓度
n
p
0
n_{p0}
np0 乘以
e
x
p
(
q
V
k
T
)
mathrm{exp}left( rac{qV}{kT}
ight)
exp(kTqV)，因此结面处的非平衡少子电子浓度为：
(
Δ
n
)
x
=
−
x
p
=
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
(Delta n)_{x=-x_{p}}=n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]
(Δn)x=−xp=np0[exp(kTqV)−1]
另一边界条件为：P 区电中性区的无穷远处，非平衡少子全部复合，浓度恢复至热平衡值，即
(
Δ
n
)
x
=
−
∞
=
0
(Delta n)_{x=-infty}=0
(Δn)x=−∞=0。将两个边界条件代入通解，解得待定系数：
B
=
0
；
A
=
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
p
L
n
)
B=0；A=n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{p}}{L_{n}}
ight)
B=0；A=np0[exp(kTqV)−1]exp(Lnxp)
将
A
A
A、
B
B
B 代入通解，得到 P 区电中性区内非平衡少子电子的浓度分布：
Δ
n
=
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
p
+
x
L
n
)
Delta n=n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{p}+x}{L_{n}}
ight)
Δn=np0[exp(kTqV)−1]exp(Lnxp+x)
式中，
x
x
x 坐标的原点取在 PN 结的结面处。
同理，推导出 N 区电中性区内非平衡少子空穴的浓度分布：
Δ
p
=
p
n
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
n
−
x
L
p
)
Delta p=p_{n0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{n}-x}{L_{p}}
ight)
Δp=pn0[exp(kTqV)−1]exp(Lpxn−x)
PN 结的总电流密度为电子扩散流密度与空穴扩散流密度的叠加，因此将 − x p -x_{p} −xp 处的电子扩散流密度与 x n x_{n} xn 处的空穴扩散流密度相加，即可得到 PN 结的总电流密度，由此得到 PN 结的总电流密度表达式：
J = J p + J n = − q D p ( d Δ p d x ) x = x n + q D n ( d Δ n d x ) x = − x p = ( q D n n p 0 L n + q D p p n 0 L p ) [ exp ( q V k T ) − 1 ] egin{aligned} J &= J_{p}+J_{n} &= -qD_{p}left( rac{mathrm{d}Delta p}{mathrm{d}x} ight)_{x=x_{n}}+qD_{n}left( rac{mathrm{d}Delta n}{mathrm{d}x} ight)_{x=-x_{p}} &= left( rac{qD_{n}n_{p0}}{L_{n}}+ rac{qD_{p}p_{n0}}{L_{p}} ight)left[ expleft( rac{qV}{kT} ight)-1 ight] end{aligned} J=Jp+Jn=−qDp(dxdΔp)x=xn+qDn(dxdΔn)x=−xp=(LnqDnnp0+LpqDppn0)[exp(kTqV)−1]
上式为理想 PN 结的电流-电压特性方程。实际情况下，受空间电荷区载流子复合、大注入效应等因素的影响，电流密度与外加电压的关系偏离理想模型，其形式为 J ∝ e x p ( q V m k T ) Jpropto mathrm{exp}left( rac{qV}{mkT} ight) J∝exp(mkTqV)，其中 1 ≤ m ≤ 2 1leq mleq 2 1≤m≤2， m m m 为修正系数。

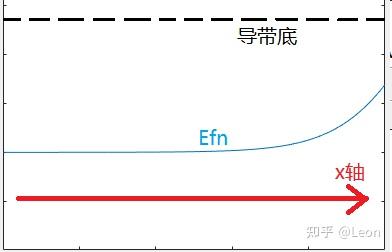

基于推导出的非平衡少子浓度分布规律，可对 PN 结的准费米能级分布做进一步解释。理想 PN 结的电子准费米能级
E
f
n
E_{fn}
Efn 与空穴准费米能级
E
f
p
E_{fp}
Efp 在 P 区、N 区内呈曲线分布，其原因可由扩散区的非平衡少子浓度分布规律说明：
Δ
n
=
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
p
+
x
L
n
)
Δ
p
=
p
n
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
n
−
x
L
p
)
Delta n=n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{p}+x}{L_{n}}
ight)[6pt] Delta p=p_{n0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{n}-x}{L_{p}}
ight)
Δn=np0[exp(kTqV)−1]exp(Lnxp+x)Δp=pn0[exp(kTqV)−1]exp(Lpxn−x)
上述两式表明，P 区与 N 区电中性区内的非平衡少子浓度沿扩散方向呈指数分布。又由非平衡载流子的浓度关系：
Δ
n
=
n
p
−
n
p
0
=
N
c
e
x
p
(
E
f
n
−
E
c
k
T
)
−
n
p
0
Δ
p
=
p
n
−
p
n
0
=
N
v
e
x
p
(
−
E
f
p
−
E
v
k
T
)
−
p
n
0
Delta n=n_{p}-n_{p0}=N_{c}mathrm{exp}left( rac{E_{fn}-E_{c}}{kT}
ight)-n_{p0}[6pt] Delta p=p_{n}-p_{n0}=N_{v}mathrm{exp}left(- rac{E_{fp}-E_{v}}{kT}
ight)-p_{n0}
Δn=np−np0=Ncexp(kTEfn−Ec)−np0Δp=pn−pn0=Nvexp(−kTEfp−Ev)−pn0
将非平衡少子浓度分布规律与上式联立，可得：
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
p
+
x
L
n
)
=
N
c
e
x
p
(
E
f
n
−
E
c
k
T
)
−
n
p
0
p
n
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
n
−
x
L
p
)
=
N
v
e
x
p
(
−
E
f
p
−
E
v
k
T
)
−
p
n
0
n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{p}+x}{L_{n}}
ight)=N_{c}mathrm{exp}left( rac{E_{fn}-E_{c}}{kT}
ight)-n_{p0}[6pt] p_{n0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{n}-x}{L_{p}}
ight)=N_{v}mathrm{exp}left(- rac{E_{fp}-E_{v}}{kT}
ight)-p_{n0}
np0[exp(kTqV)−1]exp(Lnxp+x)=Ncexp(kTEfn−Ec)−np0pn0[exp(kTqV)−1]exp(Lpxn−x)=Nvexp(−kTEfp−Ev)−pn0
由此推导出
E
f
n
E_{fn}
Efn 与
E
f
p
E_{fp}
Efp 在 P 区、N 区电中性区内的分布规律：
E
f
n
=
k
T
l
n
{
n
p
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
p
+
x
L
n
)
+
n
p
0
}
+
E
c
−
k
T
l
n
N
c
E
f
p
=
−
k
T
l
n
{
p
n
0
[
e
x
p
(
q
V
k
T
)
−
1
]
e
x
p
(
x
n
−
x
L
p
)
+
p
n
0
}
+
E
v
+
k
T
l
n
N
v
E_{fn}=kTmathrm{ln}left{ n_{p0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{p}+x}{L_{n}}
ight)+n_{p0}
ight}+E_{c}-kTmathrm{ln}N_{c}[6pt] E_{fp}=-kTmathrm{ln}left{ p_{n0}left[ mathrm{exp}left( rac{qV}{kT}
ight)-1
ight]mathrm{exp}left( rac{x_{n}-x}{L_{p}}
ight)+p_{n0}
ight}+E_{v}+kTmathrm{ln}N_{v}
Efn=kTln{np0[exp(kTqV)−1]exp(Lnxp+x)+np0}+Ec−kTlnNcEfp=−kTln{pn0[exp(kTqV)−1]exp(Lpxn−x)+pn0}+Ev+kTlnNv
物理推导验证
根据半导体物理基本关系：
- 电子浓度： n = N c exp ( − E c − E f n k T ) n = N_c expleft (- rac {E_c - E_{fn}}{kT} ight) n=Ncexp(−kTEc−Efn)
- 空穴浓度： p = N v exp ( − E f p − E v k T ) p = N_v expleft (- rac {E_{fp} - E_v}{kT} ight) p=Nvexp(−kTEfp−Ev)
反解准费米能级：
E f n = E c + k T ln n N c = k T ln n ⏟ 分布项 + E c − k T ln N c ⏟ 常数项 E_{fn} = E_c + kTln rac {n}{N_c} = underbrace {kTln n}_{ ext {分布项}} + underbrace {E_c - kTln N_c}_{ ext {常数项}} Efn=Ec+kTlnNcn=分布项 kTlnn+常数项 Ec−kTlnNcE f p = E v + k T ln N v p = − k T ln p ⏟ 分布项 + E v + k T ln N v ⏟ 常数项 E_{fp} = E_v + kTln rac {N_v}{p} = underbrace {-kTln p}_{ ext {分布项}} + underbrace {E_v + kTln N_v}_{ ext {常数项}} Efp=Ev+kTlnpNv=分布项 −kTlnp+常数项 Ev+kTlnNv
在 P 区电中性区，非平衡电子浓度：
n ( x ) = n p 0 [ exp ( q V k T ) − 1 ] exp ( x p + x L n ) + n p 0 n (x) = n_{p0}left [expleft ( rac {qV}{kT} ight)-1 ight]expleft ( rac {x_p+x}{L_n} ight)+n_{p0} n(x)=np0[exp(kTqV)−1]exp(Lnxp+x)+np0
其分布曲线的形态如下图所示（以 P 区电中性区内的 E f n E_{fn} Efn 为例）：
四、势垒宽度与势垒电容
本节对 PN 结空间电荷区的势垒宽度与势垒电容做定量分析。由前文可知，根据制备工艺的差异，PN 结可分为突变结与缓变结两类，二者的差异体现在空间电荷区内的电荷体密度分布规律上。
突变结的空间电荷区内，电荷体密度的分布满足：
ρ ( x ) = { − q N A , − x p < x < 0 q N D , 0 < x < x n ho(x)= egin{cases} -qN_{ ext{A}}, & -x_p < x < 0 [2pt] qN_{ ext{D}}, & 0 < x < x_n end{cases} ρ(x)={−qNA,qND,−xp<x<00<x<xn
式中，P 区的电荷体密度由受主杂质的负电荷贡献，N 区的电荷体密度由施主杂质的正电荷贡献，结面处的电荷体密度发生阶跃式突变。
对缓变结做线性近似后，其空间电荷区内的电荷体密度呈线性分布，表达式为：
ρ
(
x
)
=
q
α
x
(
−
x
p
<
x
<
x
n
)
ho(x)=qlpha x (-x_{p}
其中
α
lpha
α 为电荷体密度的线性变化斜率，可见电荷体密度沿
x
x
x 方向呈均匀变化。基于不同的电荷体密度分布，突变结与缓变结的空间电荷区内，电势分布规律存在差异，以下分别推导。

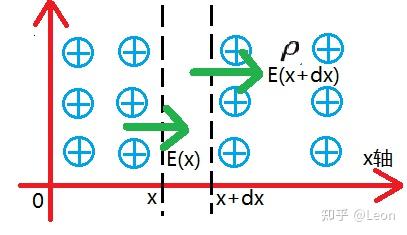

推导前，先由静电场的高斯定理推导一维情况下的泊松方程，为后续电势分布的计算奠定基础。假设电荷体密度仅沿 x x x 方向变化，取 x ∼ x + d x xsim x+mathrm{d}x x∼x+dx 的一维微元段进行分析，如下图所示：
对该微元段构建高斯面——高斯面为垂直于
x
x
x 轴、横截面积为
A
A
A 的柱体，柱体的轴向厚度为
d
x
mathrm{d}x
dx，对其应用静电场高斯定理：
E
(
x
+
d
x
)
⋅
A
−
E
(
x
)
⋅
A
=
ρ
(
x
)
A
d
x
ε
0
ε
r
E(x+mathrm{d}x)cdot A-E(x)cdot A= rac{
ho(x)Amathrm{d}x}{ arepsilon_{0} arepsilon_{r}}
E(x+dx)⋅A−E(x)⋅A=ε0εrρ(x)Adx
对上述式子化简，得到电场强度与电荷体密度的关系：
d
E
(
x
)
d
x
=
ρ
(
x
)
ε
0
ε
r
rac{mathrm{d}E(x)}{mathrm{d}x}= rac{
ho(x)}{ arepsilon_{0} arepsilon_{r}}
dxdE(x)=ε0εrρ(x)
结合电场强度与电势的关系
ε
=
−
d
V
(
x
)
d
x
arepsilon=- rac{mathrm{d}V(x)}{mathrm{d}x}
ε=−dxdV(x)，推导出一维泊松方程：
d
2
V
(
x
)
d
x
2
=
−
ρ
(
x
)
ε
0
ε
r
rac{mathrm{d}^{2}V(x)}{mathrm{d}x^{2}}=- rac{
ho(x)}{ arepsilon_{0} arepsilon_{r}}
dx2d2V(x)=−ε0εrρ(x)
（一）突变结的势垒宽度与电势分布
首先分析突变结，通过求解泊松方程，得到其空间电荷区的电场强度与电势分布规律。将 PN 突变结的电荷体密度分布 ρ ( x ) ho(x) ρ(x) 代入一维泊松方程，得到分段的泊松方程：
d 2 V ( x ) d x 2 = { q N A ε 0 ε r , − x p < x < 0 − q N D ε 0 ε r , 0 < x < x n rac{mathrm{d}^2 V(x)}{mathrm{d}x^2}= egin{cases} displaystyle rac{qN_{ ext{A}}}{ arepsilon_0 arepsilon_r}, & -x_p < x < 0 [6pt] -displaystyle rac{qN_{ ext{D}}}{ arepsilon_0 arepsilon_r}, & 0 < x < x_n end{cases} dx2d2V(x)=⎩ ⎨ ⎧ε0εrqNA,−ε0εrqND,−xp<x<00<x<xn
对分段的泊松方程做一次积分，结合电场强度与电势的关系
ε
=
−
d
V
(
x
)
d
x
arepsilon=- rac{mathrm{d}V(x)}{mathrm{d}x}
ε=−dxdV(x)，得到空间电荷区内电场强度的通解：
ε
(
x
)
=
{
−
q
N
A
ε
0
ε
r
x
+
A
,
−
x
p
<
x
<
0
q
N
D
ε
0
ε
r
x
+
B
,
0
<
x
<
x
n
arepsilon(x)= egin{cases} -dfrac{qN_{ ext{A}}}{ arepsilon_0 arepsilon_r}x + A, & -x_p < x < 0 [6pt] dfrac{qN_{ ext{D}}}{ arepsilon_0 arepsilon_r}x + B, & 0 < x < x_n end{cases}
ε(x)=⎩
⎨
⎧−ε0εrqNAx+A,ε0εrqNDx+B,−xp<x<00<x<xn
根据空间电荷区边界电场为 0 的条件（
x
=
−
x
p
x=-x_p
x=−xp、
x
=
x
n
x=x_n
x=xn 处
ε
=
0
arepsilon=0
ε=0），代入 P、N 区电场通解，可直接求得待定系数：
A
=
−
q
N
A
x
p
ε
0
ε
r
,
B
=
−
q
N
D
x
n
ε
0
ε
r
A=- rac{qN_{A}x_{p}}{ arepsilon_{0} arepsilon_{r}},quad B=- rac{qN_{D}x_{n}}{ arepsilon_{0} arepsilon_{r}}
A=−ε0εrqNAxp,B=−ε0εrqNDxn
将待定系数代入通解，得到突变结空间电荷区的电场强度分段表达式：
ε
(
x
)
=
{
−
q
N
A
(
x
+
x
p
)
ε
0
ε
r
,
−
x
p
<
x
<
0
q
N
D
(
x
−
x
n
)
ε
0
ε
r
,
0
<
x
<
x
n
arepsilon(x)= egin{cases} -dfrac{qN_{ ext{A}}(x+x_p)}{ arepsilon_0 arepsilon_r}, & -x_p < x < 0 [6pt] dfrac{qN_{ ext{D}}(x-x_n)}{ arepsilon_0 arepsilon_r}, & 0 < x < x_n end{cases}
ε(x)=⎩
⎨
⎧−ε0εrqNA(x+xp),ε0εrqND(x−xn),−xp<x<00<x<xn
由该表达式可知，突变结空间电荷区内的电场强度呈线性分布，结面（ x = 0 x=0 x=0）处的电场强度为最大值，且满足电荷守恒条件 N A x p = N D x n N_{A}x_{p}=N_{D}x_{n} NAxp=NDxn（空间电荷区内正负电荷总量相等），据此可推导出结面处的最大电场强度 ε m = − q N A x p ε 0 ε r = − q N D x n ε 0 ε r arepsilon_{m}=- rac{qN_{A}x_{p}}{ arepsilon_{0} arepsilon_{r}}=- rac{qN_{D}x_{n}}{ arepsilon_{0} arepsilon_{r}} εm=−ε0εrqNAxp=−ε0εrqNDxn（负号表示电场方向由 N 区指向 P 区）。

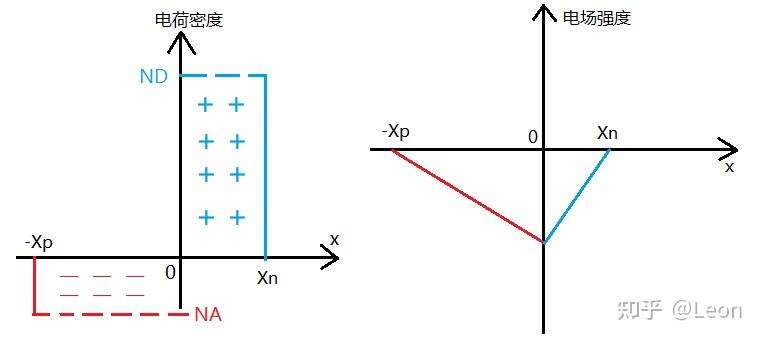

突变结空间电荷区的电荷密度与电场强度分布如下图所示：
突变 PN 结空间电荷区的电荷密度以及与之对应的电场强度图像
接下来推导突变结的电势分布，设定电势参考点为 x = − x p x=-x_{p} x=−xp 处（ V ( − x p ) = 0 V(-x_{p})=0 V(−xp)=0），利用电势与电场强度的积分关系 V ( x ) = − ∫ − x p x ε ( x ) d x V(x)=-int_{-x_{p}}^{x} arepsilon(x)mathrm{d}x V(x)=−∫−xpxε(x)dx，对电场强度分段积分，得到电势的分段表达式：
V ( x ) = { q N A ( x + x p ) 2 2 ε 0 ε r , − x p < x < 0 q N A x p ( x p + 2 x ) 2 ε 0 ε r + q N D ( x n 2 − x 2 ) 2 ε 0 ε r , 0 < x < x n V(x)= egin{cases} dfrac{qN_{ ext{A}}(x+x_p)^2}{2 arepsilon_0 arepsilon_r}, & -x_p < x < 0 [6pt] dfrac{qN_{ ext{A}}x_p(x_p+2x)}{2 arepsilon_0 arepsilon_r} + dfrac{qN_{ ext{D}}(x_n^2-x^2)}{2 arepsilon_0 arepsilon_r}, & 0 < x < x_n end{cases} V(x)=⎩ ⎨ ⎧2ε0εrqNA(x+xp)2,2ε0εrqNAxp(xp+2x)+2ε0εrqND(xn2−x2),−xp<x<00<x<xn
空间电荷区两端的势垒高度为
x
=
x
n
x=x_{n}
x=xn 处的电势值，即
V
D
=
V
(
x
n
)
V_{D}=V(x_{n})
VD=V(xn)，将
x
=
x
n
x=x_{n}
x=xn 代入上述 N 区电势表达式，结合电荷守恒条件
N
A
x
p
=
N
D
x
n
N_{A}x_{p}=N_{D}x_{n}
NAxp=NDxn，化简可得：
V
D
=
q
2
ε
0
ε
r
⋅
N
A
N
D
(
x
p
+
x
n
)
2
N
A
+
N
D
V_{D}= rac{q}{2 arepsilon_{0} arepsilon_{r}}cdot rac{N_{A}N_{D}(x_{p}+x_{n})^{2}}{N_{A}+N_{D}}
VD=2ε0εrq⋅NA+NDNAND(xp+xn)2
定义势垒宽度
X
D
=
x
p
+
x
n
X_{D}=x_{p}+x_{n}
XD=xp+xn（空间电荷区的总厚度），将其代入上式，整理得到势垒宽度与势垒高度的关系：
X
D
=
2
ε
0
ε
r
V
D
q
⋅
N
A
+
N
D
N
A
N
D
X_{D}=sqrt{ rac{2 arepsilon_{0} arepsilon_{r}V_{D}}{q}cdot rac{N_{A}+N_{D}}{N_{A}N_{D}}}
XD=q2ε0εrVD⋅NANDNA+ND
当对 PN 结施加正向偏压
V
V
V（P 区接高电势）时，内建势垒被削弱为
V
D
−
V
V_{D}-V
VD−V，此时势垒宽度随偏压变化的表达式为：
X
D
=
2
ε
0
ε
r
(
V
D
−
V
)
q
⋅
N
A
+
N
D
N
A
N
D
X_{D}=sqrt{ rac{2 arepsilon_{0} arepsilon_{r}(V_{D}-V)}{q}cdot rac{N_{A}+N_{D}}{N_{A}N_{D}}}
XD=q2ε0εr(VD−V)⋅NANDNA+ND
若施加反向偏压，只需将 V V V 取负值代入上式，此时势垒高度增大，势垒宽度相应展宽。
（二）缓变结的势垒宽度与电势分布
对缓变结做线性近似后，其空间电荷区内的电荷体密度呈线性分布，表达式为
ρ
(
x
)
=
q
α
x
(
−
x
p
<
x
<
x
n
)
ho(x)=qlpha x (-x_{p}
将线性电荷体密度分布代入一维泊松方程，得到缓变结的泊松方程：
d
2
V
(
x
)
d
x
2
=
−
q
α
x
ε
0
ε
r
(
−
x
p
<
x
<
x
n
)
rac{mathrm{d}^{2}V(x)}{mathrm{d}x^{2}}=- rac{qlpha x}{ arepsilon_{0} arepsilon_{r}} (-x_{p}
结合缓变结的边界条件求解该方程，边界条件为：空间电荷区边界电场强度为0，即 ε ( − x p ) = 0 arepsilon(-x_{p})=0 ε(−xp)=0、 ε ( x n ) = 0 arepsilon(x_{n})=0 ε(xn)=0；电势参考点取 x = − x p x=-x_{p} x=−xp 处，即 V ( − x p ) = 0 V(-x_{p})=0 V(−xp)=0。同时，线性缓变结的空间电荷区呈对称分布，满足 x p = x n = X D 2 x_{p}=x_{n}= rac{X_{D}}{2} xp=xn=2XD（ X D X_{D} XD 为缓变结的势垒宽度）。
对泊松方程做第一次积分，结合
ε
=
−
d
V
(
x
)
d
x
arepsilon=- rac{mathrm{d}V(x)}{mathrm{d}x}
ε=−dxdV(x)，得到电场强度表达式：
ε
(
x
)
=
−
q
α
2
ε
0
ε
r
(
x
2
−
x
p
2
)
arepsilon(x)=- rac{qlpha}{2 arepsilon_{0} arepsilon_{r}}(x^{2}-x_{p}^{2})
ε(x)=−2ε0εrqα(x2−xp2)
再对电场强度做积分，代入电势参考点与对称条件，得到缓变结的电势分布：
V ( x ) = − q α x 3 6 ε r ε 0 + q α x X D 2 8 ε r ε 0 + q α 3 ε r ε 0 ( X D 2 ) 3 V(x) = - rac{qlpha x^3}{6 arepsilon_r arepsilon_0} + rac{qlpha x X_D^2}{8 arepsilon_r arepsilon_0} + rac{qlpha}{3 arepsilon_r arepsilon_0} left( rac{X_D}{2} ight)^3 V(x)=−6εrε0qαx3+8εrε0qαxXD2+3εrε0qα(2XD)3
将
x
=
x
p
=
X
D
2
x=x_{p}= rac{X_{D}}{2}
x=xp=2XD 代入电势表达式，得到势垒高度
V
D
=
V
(
x
p
)
V_{D}=V(x_{p})
VD=V(xp)，化简后得到缓变结势垒宽度与势垒高度的关系：
X
D
=
(
12
ε
0
ε
r
V
D
q
α
)
1
3
X_{D}=left( rac{12 arepsilon_{0} arepsilon_{r}V_{D}}{qlpha}
ight)^{ rac{1}{3}}
XD=(qα12ε0εrVD)31
当施加正向偏压
V
V
V 时，内建势垒变为
V
D
−
V
V_{D}-V
VD−V，缓变结的势垒宽度随偏压变化的表达式为：
X
D
=
[
12
ε
0
ε
r
(
V
D
−
V
)
q
α
]
1
3
X_{D}=left[ rac{12 arepsilon_{0} arepsilon_{r}(V_{D}-V)}{qlpha}
ight]^{ rac{1}{3}}
XD=[qα12ε0εr(VD−V)]31
与突变结不同，缓变结的势垒宽度与 ( V D − V ) (V_{D}-V) (VD−V) 呈1/3次方关系，而突变结的势垒宽度与 ( V D − V ) (V_{D}-V) (VD−V) 呈1/2次方关系，该差异源于二者空间电荷区内的电荷体密度分布规律不同。
结合突变结与缓变结的电势分布表达式可知，空间电荷区内的电势
V
(
x
)
V(x)
V(x) 分别为二次函数与三次函数，而电子的电势能为
−
q
V
(
x
)
-qV(x)
−qV(x)，导带底
E
c
E_{c}
Ec 与价带顶
E
v
E_{v}
Ev 的能量与电子电势能直接相关，因此空间电荷区内的导带底与价带顶均为曲线而非直线，二者的电势与能带变化关系如下图所示：
（三）PN 结的势垒电容
PN 结的空间电荷区为高阻区，区内的可移动载流子几乎被耗尽，仅存在固定的电离杂质电荷。当外加电压发生变化时，空间电荷区的厚度（势垒宽度）会相应改变，导致区内的电离杂质电荷量发生变化，这种电荷量随外加电压的变化特性表现出电容效应，该电容被称为势垒电容，记为 C B C_{B} CB。
由于势垒宽度随外加电压非线性变化，势垒电容为变容二极管的核心参数，需采用微分电容的定义进行描述，即单位面积的势垒电容
C
T
C_{T}
CT 为单位面积上的电荷量
Q
Q
Q 对外加电压
V
V
V 的微分：
C
T
=
d
Q
d
V
C_{T}= rac{mathrm{d}Q}{mathrm{d}V}
CT=dVdQ
若 PN 结的横截面积为 A A A，则 PN 结的总势垒电容为 C B = A ⋅ C T C_{B}=Acdot C_{T} CB=A⋅CT，以下分别推导突变结与缓变结的单位面积势垒电容表达式。
1. 突变结的势垒电容
突变结的单位面积空间电荷电荷量由电离杂质电荷决定，结合电荷守恒 N A x p = N D x n N_{A}x_{p}=N_{D}x_{n} NAxp=NDxn，取 P 区的电离杂质电荷为参考，单位面积电荷量 Q = q N A x p Q=qN_{A}x_{p} Q=qNAxp。
将突变结的
x
p
x_{p}
xp 与势垒宽度
X
D
X_{D}
XD 的关系
x
p
=
N
D
N
A
+
N
D
X
D
x_{p}= rac{N_{D}}{N_{A}+N_{D}}X_{D}
xp=NA+NDNDXD，以及势垒宽度随电压变化的表达式代入
Q
Q
Q，再对
V
V
V 求微分，结合
C
T
=
d
Q
d
V
C_{T}= rac{mathrm{d}Q}{mathrm{d}V}
CT=dVdQ，化简得到突变结的单位面积势垒电容：
C
T
=
ε
0
ε
r
q
2
(
V
D
−
V
)
⋅
N
A
N
D
N
A
+
N
D
C_{T}=sqrt{ rac{ arepsilon_{0} arepsilon_{r}q}{2(V_{D}-V)}cdot rac{N_{A}N_{D}}{N_{A}+N_{D}}}
CT=2(VD−V)ε0εrq⋅NA+NDNAND
该式表明，突变结的单位面积势垒电容与 ( V D − V ) − 1 / 2 (V_{D}-V)^{-1/2} (VD−V)−1/2 成正比，反向偏压越大，势垒电容越小。
2. 缓变结的势垒电容
线性缓变结的单位面积电荷量为空间电荷区**单侧（如N区）**的电荷量（因电荷守恒，P区与N区电荷量相等），即对N区（
0
<
x
<
x
n
0 < x < x_n
0<x<xn）的电荷体密度积分：
Q
=
∫
0
x
n
ρ
(
x
)
d
x
Q=int_{0}^{x_n}
ho(x)mathrm{d}x
Q=∫0xnρ(x)dx
代入电荷密度
ρ
(
x
)
=
q
α
x
ho(x)=qlpha x
ρ(x)=qαx 与对称条件
x
p
=
x
n
=
X
D
2
x_{p}=x_{n}= rac{X_{D}}{2}
xp=xn=2XD，积分得：
Q
=
q
α
X
D
2
8
Q= rac{qlpha X_{D}^{2}}{8}
Q=8qαXD2
将缓变结势垒宽度随电压变化的表达式代入上式，再对
V
V
V 求微分，结合势垒电容定义
C
T
=
d
Q
d
V
C_{T}= rac{mathrm{d}Q}{mathrm{d}V}
CT=dVdQ，化简得到缓变结的单位面积势垒电容：
C
T
=
[
q
α
ε
0
2
ε
r
2
12
(
V
D
−
V
)
]
1
3
C_{T}=left[ rac{qlpha arepsilon_{0}^{2} arepsilon_{r}^{2}}{12(V_{D}-V)}
ight]^{ rac{1}{3}}
CT=[12(VD−V)qαε02εr2]31
缓变结的单位面积势垒电容与 ( V D − V ) − 1 / 3 (V_{D}-V)^{-1/3} (VD−V)−1/3 成正比，其随反向偏压的变化速率慢于突变结。
五、PN 结的击穿
当对 PN 结施加的反向偏压增大至某一临界值时，PN 结的反向电流会突然呈现出急剧增大的现象，该现象被称为PN 结的击穿，对应的临界反向偏压被称为击穿电压，记为 V B R V_{BR} VBR。
PN 结击穿的本质是反向偏压过大时，空间电荷区内的载流子数量发生雪崩式倍增，导致反向电流急剧增大。根据击穿的物理机理，可将 PN 结击穿分为电击穿与热击穿两大类，其中电击穿为可逆的物理过程，热击穿为不可逆的损坏过程；电击穿又可进一步分为雪崩击穿与齐纳击穿两种类型。
（一）雪崩击穿
雪崩击穿是高掺杂浓度、宽势垒区 PN 结的主要击穿形式，其物理机理为载流子的碰撞电离。
当 PN 结的反向偏压增大时，空间电荷区的内建电场随之增强，区内的少数载流子在强电场的作用下获得足够大的漂移动能。当载流子的动能大于半导体晶格的电离能时，载流子与晶格原子发生碰撞，会将晶格共价键中的电子激发至导带，同时产生一个空穴，该过程被称为碰撞电离。
碰撞电离产生的电子与空穴会在强电场中继续被加速，进而引发新的碰撞电离，产生更多的载流子；该过程不断迭代，使空间电荷区内的载流子数量呈雪崩式倍增，最终导致 PN 结的反向电流急剧增大，形成雪崩击穿。
雪崩击穿的发生存在两个必要条件：
① 空间电荷区的电场强度足够大，能使载流子获得电离所需的动能；
② 空间电荷区具有足够的厚度，为载流子提供足够的加速距离，保证碰撞电离的发生。
因此，雪崩击穿多发生在低掺杂的 PN 结中——低掺杂 PN 结的势垒宽度较宽，且击穿电压随掺杂浓度的降低而增大。
（二）齐纳击穿
齐纳击穿又被称为隧道击穿，是低掺杂浓度、窄势垒区 PN 结的主要击穿形式，其物理机理为量子隧穿效应。
高掺杂的 PN 结中，杂质浓度的提高会使空间电荷区的势垒宽度大幅减窄（可至 10 nm 以下）。当反向偏压增大时，空间电荷区的能带会发生剧烈倾斜，当满足能量关系 q V D > Δ E g qV_D > Delta E_g qVD>ΔEg 时，N 区的导带底能量甚至会低于 P 区的价带顶能量，此时 P 区价带中的电子无需克服禁带的能量壁垒，可通过量子隧穿效应直接穿过窄势垒区进入 N 区的导带，成为导电的载流子。
当反向偏压增大至临界值时，大量价带电子通过隧穿效应进入导带，使 PN 结的反向电流急剧增大，形成齐纳击穿。齐纳击穿的击穿电压较低（一般小于 6 V），且击穿电压随掺杂浓度的提高而降低，与雪崩击穿的变化趋势相反。
实际的 PN 结中，击穿电压在 6 V 左右时，雪崩击穿与齐纳击穿会同时发生，被称为混合击穿；击穿电压大于 6 V 时，以雪崩击穿为主；击穿电压小于 6 V 时，以齐纳击穿为主。
（三）热击穿
热击穿是 PN 结在反向偏压下的不可逆损坏过程，其物理机理为温度与反向电流的正反馈效应。
PN 结施加反向偏压时，会产生反向漏电流，漏电流在 PN 结的体电阻上产生焦耳热，使 PN 结的温度升高。半导体的本征载流子浓度 n i n_{i} ni 随温度呈指数增长，当温度升高时，PN 结的反向漏电流会随之增大；反向漏电流的增大会产生更多的焦耳热，进一步提高 PN 结的温度，形成温度-反向电流的正反馈。
当该正反馈过程无法被有效散热抑制时，PN 结的温度会持续升高，最终导致半导体的晶格熔化、PN 结的结构被永久性损坏，即发生热击穿。
热击穿与雪崩击穿、齐纳击穿的本质区别在于：
① 热击穿为不可逆过程，会造成 PN 结的永久性损坏，而电击穿为可逆过程，撤去反向偏压后 PN 结可恢复正常；
② 热击穿的发生与 PN 结的散热条件直接相关，而电击穿由半导体的掺杂浓度、势垒宽度等固有参数决定。因此，实际应用中需为 PN 结设计合理的散热结构，防止热击穿的发生。
via:
- 二极管结电容和反向恢复时间都是怎么来的 - 知乎
https://zhuanlan.zhihu.com/p/362772737
半导体物理—— PN 结 - 知乎
https://zhuanlan.zhihu.com/p/599798230
