微电网核心构成要素解析：从电源到负荷的全链路梳理
微电网作为新型电力系统的重要组成单元，其核心价值在于实现“源-储-网-荷”全链路的自主协同与高效运行，既能独立保障局部区域供电，又可灵活接入大电网实现协同调度。从能源流动的全链路视角来看，微电网的核心构成要素可清晰划分为四大环节：电源端（能量生产）、储能系统（能量缓冲）、配电网络（能量传输）、负荷端（能量消费），再辅以控制与保护系统（全链路调控中枢），共同构成完整的闭环能源系统。各要素并非孤立存在，而是通过精准协同实现能源的高效配置、安全传输与按需消费。西格电力提供智能微电网系统解决方案，了解微电网管理系统平台可私信小编详细咨询。本文将沿着“电源→储能→配电→负荷”的能源流动主线，结合控制保护系统的中枢作用，全面解析微电网的核心构成要素及其协同逻辑。
一、电源端：微电网的能量生产核心
电源端是微电网的“能量源泉”，核心功能是将各类一次能源转化为电能，为整个系统提供基础电力供给。与传统集中式大电网电源不同，微电网电源端以分布式、清洁化电源为主，兼顾备用电源保障应急需求，其选型与配置直接决定微电网的能源结构、供电可靠性与低碳水平。
（一）分布式可再生能源电源
分布式可再生能源是微电网电源端的核心组成，也是双碳目标下微电网低碳转型的核心支撑，主要依托本地能源资源禀赋配置，具有“就地生产、就地消纳”的特点。常见类型包括：
1. 光伏电源：以屋顶光伏、分布式光伏阵列为主，适配产业园区、居民区、偏远乡村等多种场景，通过光伏组件将太阳能转化为电能，具有清洁无污染、安装灵活的优势，但出力受光照强度、天气变化影响，存在间歇性波动；
2. 分布式风电：包括小型陆上风电机组、低空风电设备等，适合风力资源丰富的乡村、山区或沿海区域，出力受风速影响显著，需搭配储能系统平抑波动；
3. 其他可再生能源电源：如小型水电（适配有溪流的山区场景）、生物质能发电（适配农业产区，利用秸秆、畜禽粪便等原料），出力稳定性相对较高，可作为光伏、风电的补充电源。
（二）备用电源
备用电源是保障微电网应急供电的关键补充，核心作用是在可再生能源出力不足或系统故障时，快速接入保障核心负荷供电，提升系统供电可靠性。常见类型包括：
1. 柴油发电机：结构简单、启动迅速、成本较低，是目前应用最广泛的备用电源，适合各类微电网场景，但运行过程中会产生碳排放，通常仅在应急情况下启用；
2. 燃气轮机/微燃机：以天然气、生物质气等清洁能源为燃料，碳排放低于柴油发电机，启动速度快、调节性能好，适合对环保要求较高的产业园区微电网；
3. 氢能发电机：零碳排放的新型备用电源，通过氢燃料电池将氢能转化为电能，环保性突出，但目前成本较高，主要应用于新能源示范园区等前沿场景。
二、储能系统：微电网的能量缓冲与平衡枢纽
储能系统是微电网的“能量蓄水池”，也是解决分布式可再生能源间歇性、波动性问题的核心要素。其核心功能是实现“削峰填谷、平抑波动、应急供电”，通过在能源盈余时储存电能、短缺时释放电能，保障微电网电压、频率稳定，实现能源供需平衡。储能系统的配置规模与技术类型，需根据微电网的电源结构、负荷特性精准匹配。
（一）主流储能技术类型及适配场景
1. 锂离子电池储能：能量密度高、充放电效率高（85%-90%）、响应速度快，是目前微电网中应用最广泛的储能技术，适配产业园区、居民区等大多数场景，可分为磷酸铁锂、三元锂电池等类型，其中磷酸铁锂因安全性高更适合大规模微电网；
2. 铅炭电池储能：成本较低、循环寿命较长、安全性好，适合对成本敏感的乡村微电网或大规模削峰填谷场景，但能量密度低于锂离子电池；
3. 液流电池储能：包括全钒液流电池、铁铬液流电池等，具有循环寿命长（万次以上）、安全性高、充放电深度大等优势，适合长时储能场景（如偏远地区离网微电网），但成本较高、系统体积较大；
4. 其他储能技术：如超级电容器（响应速度快，适合短时功率支撑）、氢能储能（长周期储能，适配季节性波动的可再生能源），目前在微电网中多作为辅助储能手段。
（二）储能系统的核心组成
微电网储能系统并非单一设备，而是由“储能电池组+储能变流器（PCS）+电池管理系统（BMS）+储能柜”组成的完整系统：PCS负责实现电能的交直流转换，是连接储能电池与配电网络的核心接口；BMS负责监测电池状态（电压、温度、SOC等），保障电池安全运行，避免过充过放；储能柜则为电池组提供防护外壳，适配不同运行环境（如防腐、防尘、防爆）。
三、配电网络：微电网的能量传输通道
配电网络是连接电源端、储能系统与负荷端的“桥梁”，核心功能是实现电能的安全、高效传输与分配，确保电能从生产端精准输送至消费端。与传统配电网相比，微电网配电网络具有“分布式、灵活性、兼容性”的特点，需适配多元电源接入与多样负荷需求，同时保障并网/离网模式切换时的供电连续性。
（一）配电网络的核心构成
1. 配电线路：以中低压线路为主（10kV及以下），包括电缆线路和架空线路，其中电缆线路适合产业园区、居民区等人口密集区域，具有占地小、安全性高的优势；架空线路适合乡村、偏远地区等地形复杂场景，成本较低、施工便捷；
2. 配电变压器：负责电压等级转换，将分布式电源输出的电压（如光伏组件输出的直流电经逆变器转换为380V交流电）适配负荷需求或并网电压等级，保障电能传输效率；
3. 开关设备：包括智能断路器、负荷开关、分段开关等，核心作用是实现线路的通断控制与故障隔离，当某一区域发生故障时，可快速切断故障线路，保障非故障区域正常供电；
4. 无功补偿设备：如并联电容器、静止无功发生器（SVG）等，用于补偿系统无功功率，提升功率因数，稳定电网电压，避免因分布式电源波动导致的电压失衡。
（二）配电网络的关键特性
微电网配电网络需具备“灵活组网”与“模式自适应”能力：在并网模式下，需实现与大电网的精准对接，保障电能双向流动（微电网盈余电能上网、不足时从大电网取电）；在离网模式下，需独立支撑区域内负荷供电，通过自身调节保障电压、频率稳定。此外，随着微电网智能化水平提升，配电网络正逐步向“数字化、网络化”转型，通过部署智能传感器、通信模块，实现线路状态实时监测与精准调控。
四、负荷端：微电网的能量消费终端
负荷端是微电网电能的消费终端，也是能源需求的核心来源，其负荷特性（如负荷类型、波动规律、可控性）直接影响微电网的电源配置、储能规模与调控策略。双碳目标下，微电网负荷端正从“被动消费”向“主动响应”转型，可调节负荷的占比逐步提升，成为微电网灵活性调节的重要资源。
（一）负荷端的分类及特性
1. 按负荷重要性划分：核心负荷（如医院的重症监护室、工业生产的核心设备、应急照明），需保障100%供电连续性，是微电网应急供电的优先保障对象；一般负荷（如居民日常用电、普通办公设备），供电可靠性要求相对较低，可在能源紧张时适当限制供电；可中断负荷（如农业灌溉设备、工业辅助生产负荷），可根据系统能源供需状况灵活启停，为系统平衡提供调节空间；
2. 按负荷可控性划分：不可调节负荷（如照明、空调等民生负荷），用电需求相对刚性，调节空间小；可调节负荷（如电动汽车充电桩、储能热水器、工业柔性生产设备），可通过需求响应机制，在电网高峰时段减少用电、低谷时段增加用电，配合微电网实现削峰填谷；
3. 按能源类型划分：单一电负荷（仅消耗电能）、综合能源负荷（同时消耗电、热、冷、气等多种能源），后者需微电网构建多能互补体系，实现不同能源形态的优化配置与梯级利用。
（二）负荷端的需求响应机制
需求响应是负荷端参与微电网协同调控的核心手段，通过价格激励（如高峰时段高电价、低谷时段低电价）或行政指令，引导用户调整用电行为，实现负荷与能源供给的精准匹配。例如，在光伏出力高峰时段，引导电动汽车充电桩、储能热水器等可调节负荷增加用电，提升光伏就地消纳率；在用电高峰时段，引导工业可中断负荷暂停运行，缓解系统供电压力。需求响应机制的落地，使负荷端从“被动接受电能”转变为“主动参与系统调节”，成为微电网灵活性提升的重要支撑。
五、控制与保护系统：微电网全链路的“中枢大脑”
控制与保护系统虽不直接参与能量生产、传输或消费，但作为微电网的“中枢大脑”，负责统筹协调电源端、储能系统、配电网络、负荷端的协同运行，保障系统安全稳定与高效优化，是微电网不可或缺的核心构成要素。
（一）控制系统的核心功能与架构

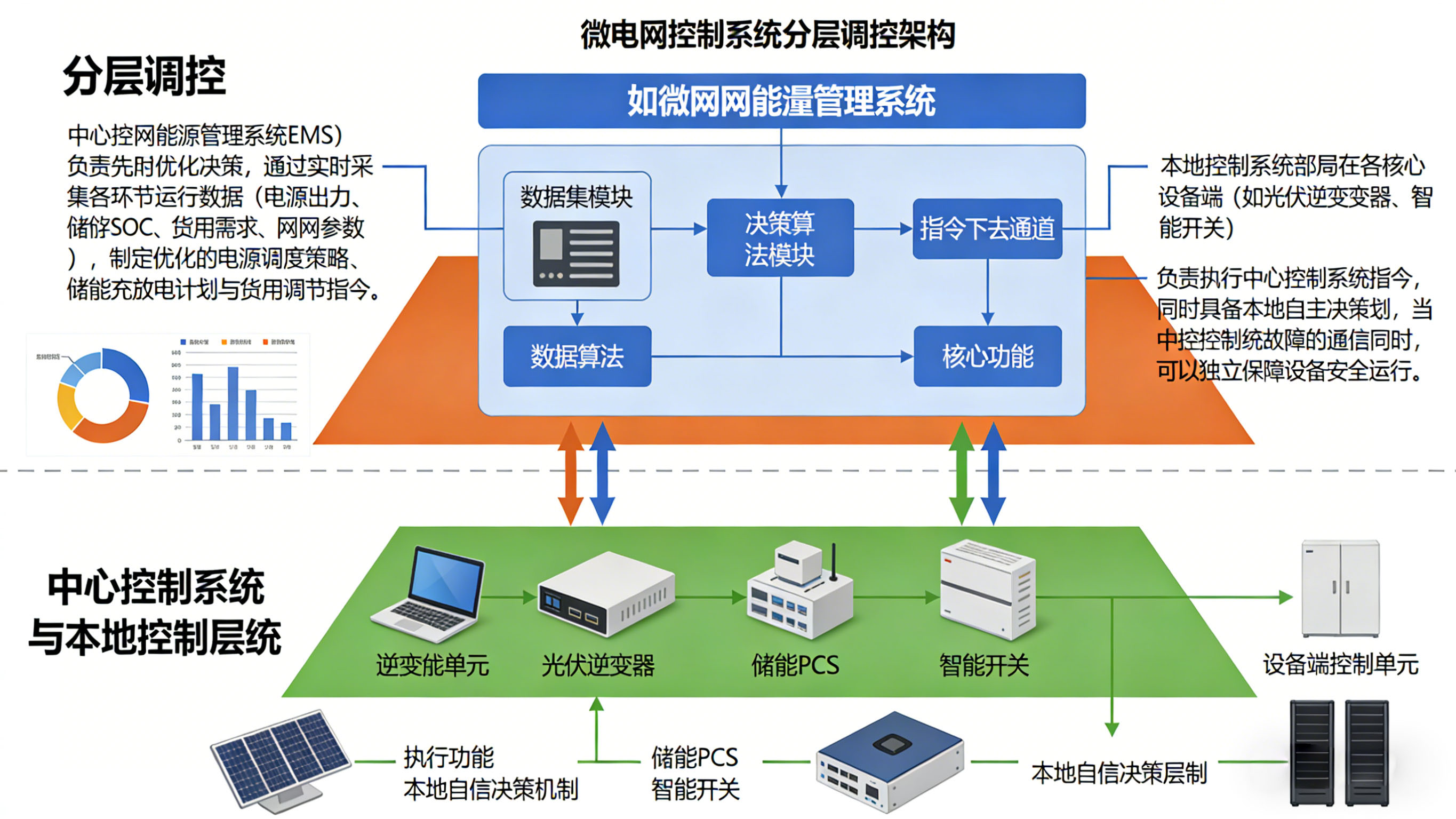

控制系统采用“分层调控”架构，分为中央控制系统与本地控制系统：中央控制系统（如微电网能量管理系统EMS）负责全局优化决策，通过实时采集各环节运行数据（电源出力、储能SOC、负荷需求、电网参数），制定最优的电源调度策略、储能充放电计划与负荷调节指令；本地控制系统部署在各核心设备端（如光伏逆变器、储能PCS、智能开关），负责执行中央控制系统指令，同时具备本地自主决策能力，当中央控制系统故障或通信中断时，可独立保障设备安全运行。
核心控制功能包括：功率平衡控制（保障电源出力、储能充放电与负荷需求的实时平衡）、并网/离网切换控制（实现模式平滑切换，避免电压、频率突变）、分布式电源协同控制（协调光伏、风电等多元电源出力，平抑波动）、负荷需求响应控制（引导可调节负荷优化用电行为）。
（二）保护系统的核心作用与技术
保护系统的核心作用是“故障快速识别、精准隔离、安全恢复”，避免局部故障扩散至整个微电网，保障设备与人员安全。核心保护技术包括：
1. 故障检测技术：通过电压、电流、频率等参数监测，快速识别短路、过压、过流、孤岛效应等故障；
2. 故障隔离技术：通过智能开关、熔断器等设备，快速切断故障线路或设备，限制故障影响范围；
3. 备用保护机制：针对并网/离网切换、通信故障等特殊场景，设置备用保护策略，确保保护系统不失效。
六、全链路协同：微电网核心构成要素的运行逻辑
微电网的高效运行并非单一要素的独立作用，而是“电源→储能→配电→负荷→控制保护”全链路的协同联动。其核心运行逻辑为：控制系统基于实时监测数据，统筹本地可再生能源出力预测与负荷需求预测，制定最优调度策略；电源端按调度指令输出电能，优先满足负荷需求；储能系统实时平抑电源波动，在能源盈余时充电、短缺时放电；配电网络将电能精准传输至负荷端，同时通过保护系统保障供电安全；负荷端通过需求响应机制积极配合系统调节，实现能源供需的动态平衡。
例如，某产业园区微电网的全链路协同过程：白天光伏出力高峰时，控制系统引导光伏满发，优先满足园区工业负荷与商业负荷需求，盈余电能存入储能系统；傍晚光伏出力下降，负荷进入高峰，控制系统指令储能系统放电，补充负荷需求，不足部分从大电网取电；若大电网发生故障，控制系统快速将微电网切换至离网模式，由储能系统与备用电源协同保障核心生产负荷供电，同时通过保护系统隔离故障区域，避免故障影响园区内部供电。
微电网的核心构成要素围绕“能源流动全链路”形成闭环体系，电源端提供清洁低碳的能量供给，储能系统保障能量平衡与波动平抑，配电网络构建高效安全的传输通道，负荷端实现能量的精准消费与灵活响应，控制与保护系统则统筹全链路协同运行。各要素既具备独立的功能定位，又通过紧密协同实现“源-储-网-荷”的动态平衡，使微电网具备了并网/离网灵活切换、可再生能源高效消纳、供电安全可靠等核心优势。深入理解微电网的核心构成要素及全链路协同逻辑，对于推动微电网的规范化建设、优化配置能源资源、助力新型电力系统构建具有重要意义。未来，随着数字化、智能化技术的融入，微电网各构成要素的协同效率将进一步提升，在能源转型进程中发挥更重要的作用。
