华三服务器R4900 G5在图形界面使用PMC阵列卡（P460-B4）创建RAID，并安装系统（中文教程）
环境以用户需求安装Centos7.9，服务器使用9块900G硬盘，创建RAID1和RAID6，留一块作为热备盘。
使用笔记本通过HDM管理口（
）登录
使用VGA（
）线连接显示器和使用usb线连接键盘鼠标，进行窗口显示
一、电脑网线连接管理口：
1、网线一头插电脑，一口插到HDM口，（HDM默认IP：192.168.1.2）,电脑端配置ip地址:192.168.1.x/24
2、直接在浏览器输入http://192.168.1.2，输入用户名、密码：adminPassword@_
3、登录成功后，找到右侧的远程控制台，选择H5 KVM启动即可（H5 KVM为网页显示，KVM启动需要安装jdk）
二、配置RAID（RAID1和RAID6-专用热备盘）
1、进入setup模式，按键盘esc或者del（Delete）进入（进行设置）

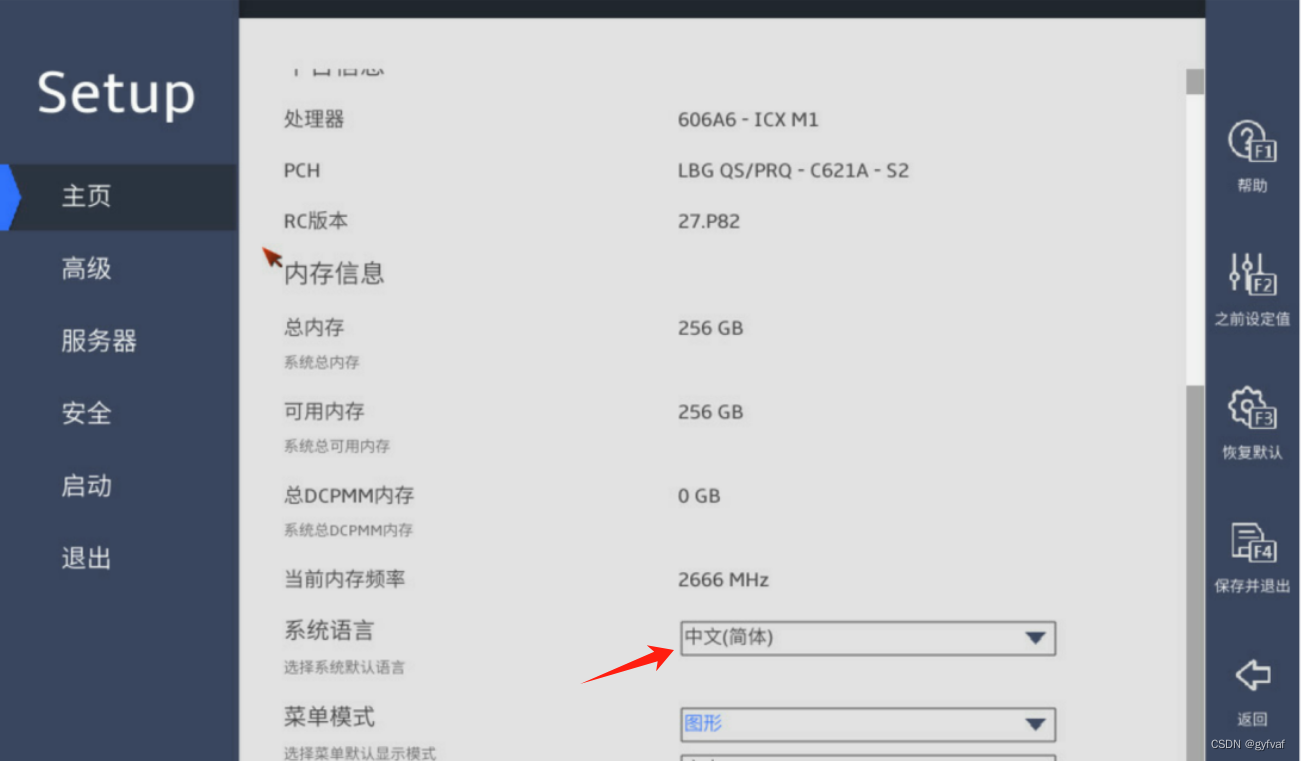

2、在setup中设置系统语言为中文，（图形界面）
3、选择第二行的高级进入，并在下面找到“UN RAID P460-B4”阵列卡并回车进入

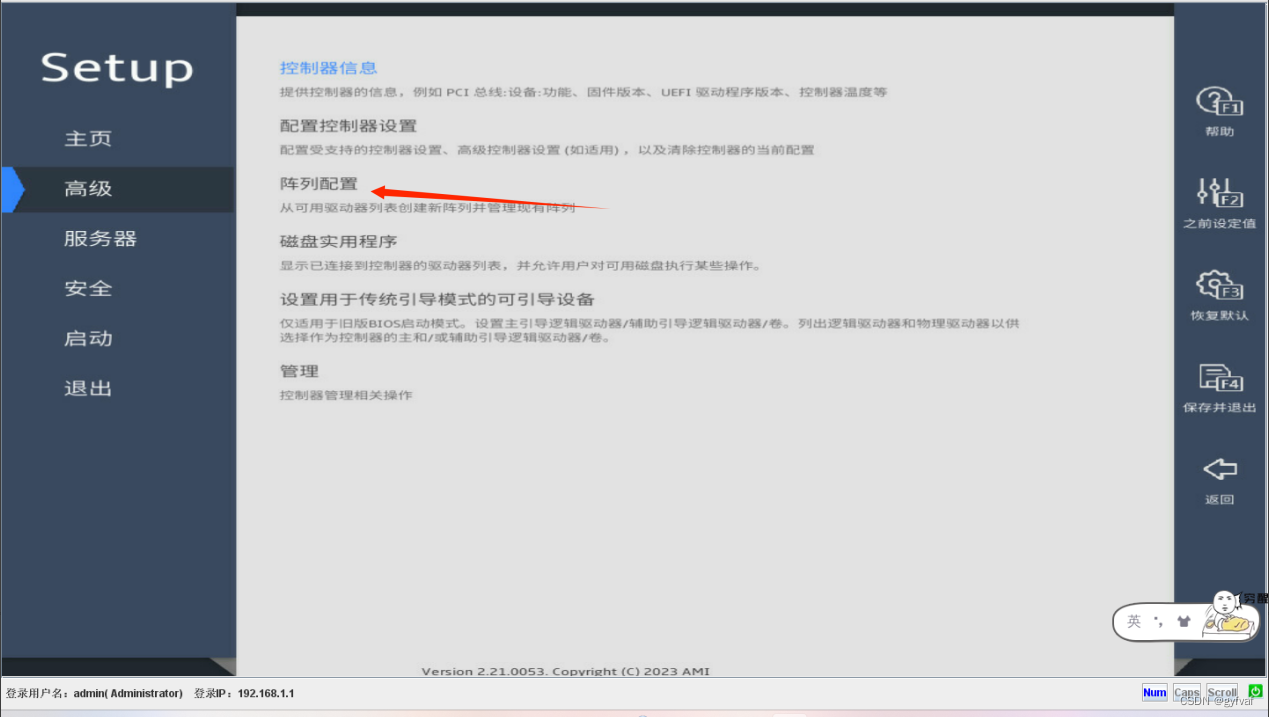

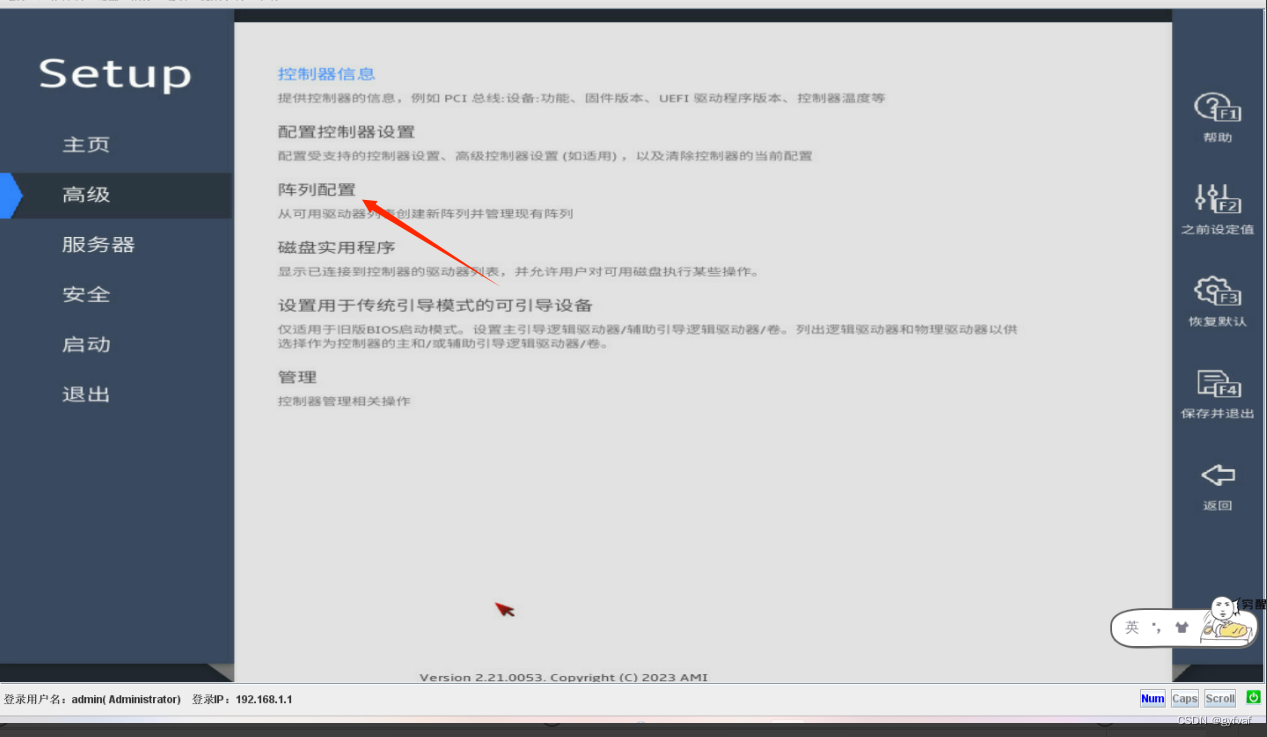

4、选择第三行的阵列配置进行配置阵列卡
4.1、选择第一个“创建阵列”
4.2、选择需要的硬盘，勾选上进入下一个阶段（硬盘最好选择前两个，我这个是作为演示）

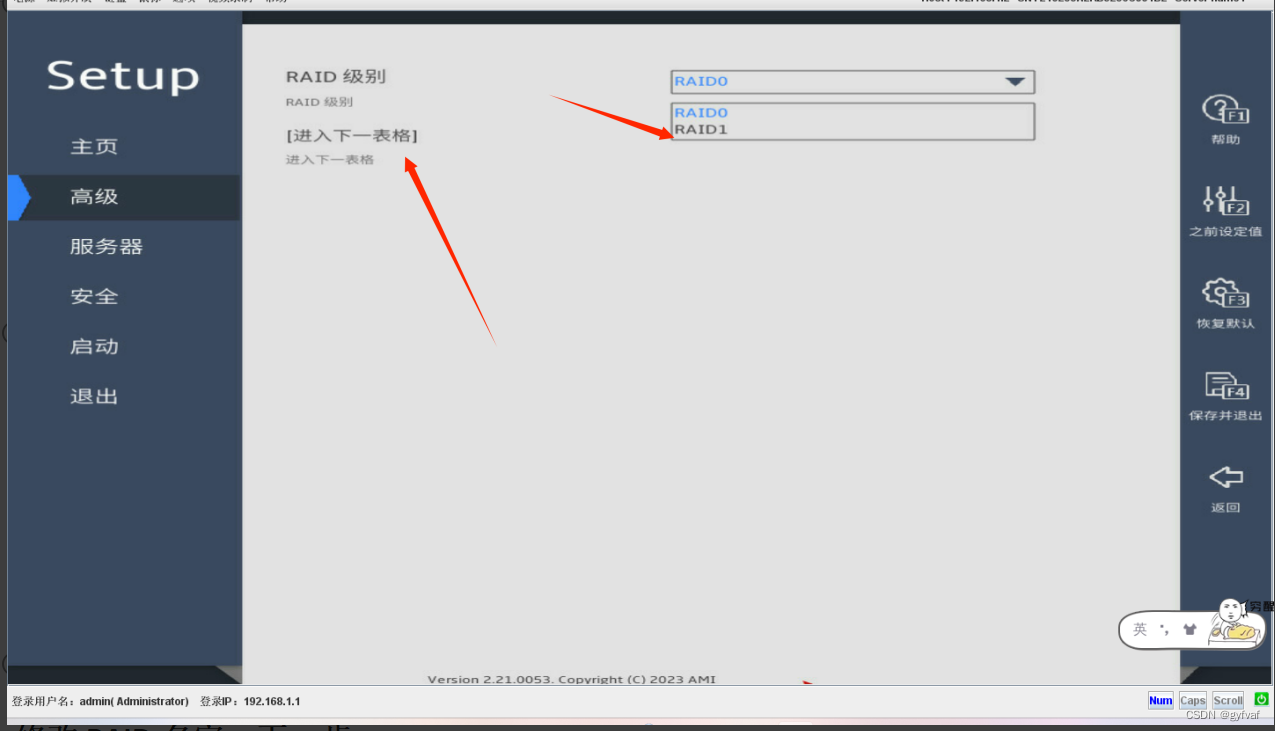

4.3、 选择RAID级别，RAID1镜像阵列
RAID1：（镜像盘）
需要两个硬盘组成一个逻辑盘
两块盘的时候空间利用率是50%，读取速度提高，但是该RAID写入速度有所下降，因为一份数据要进行两次，同时也是成本最高的
4.4、配置RAID的名字，和选择加速方法“控制器高速缓存”
4.5、RAID1配置完成，点击返回
5、进入阵列配置，配置第二块RAID（和组RAID1时基本一致）
5.1、创建阵列
5.2、选择所需要的6块硬盘，保留1块硬盘留作配置热备使用

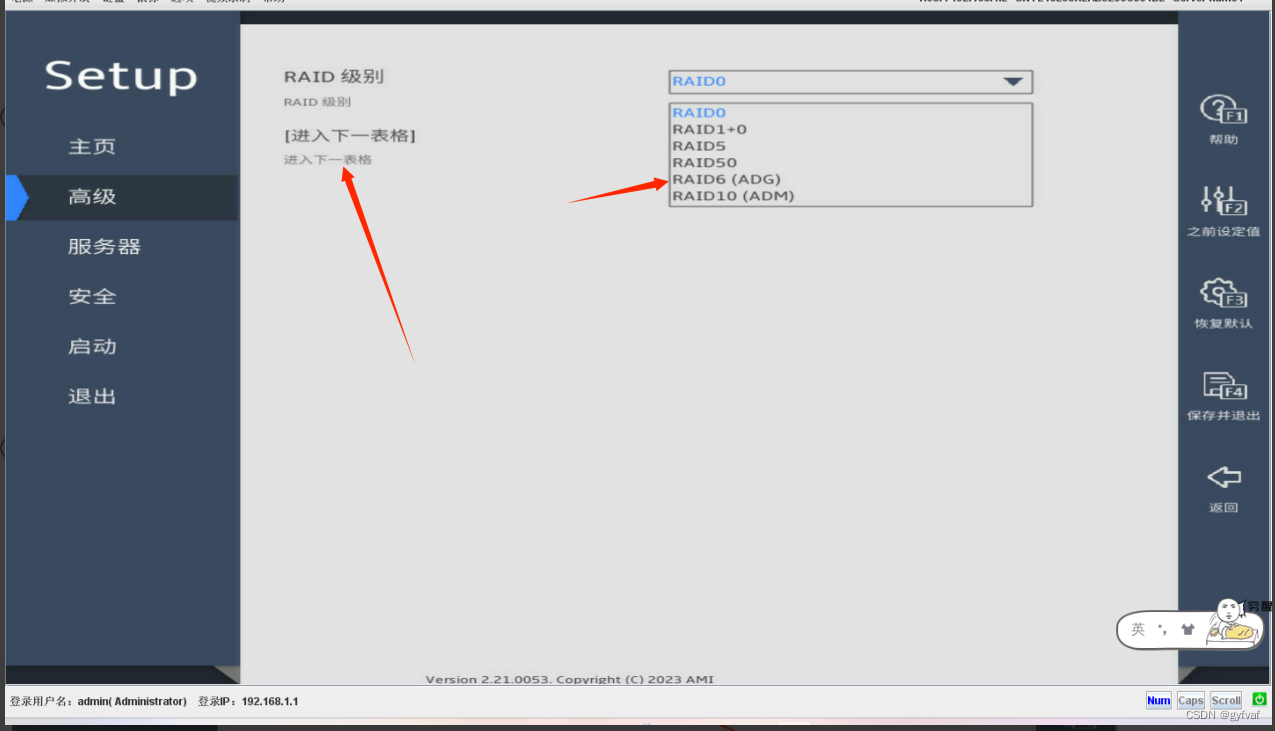

5.3、第二块选择RAID6，带有两个独立分布式校验方案的独立数据磁盘
RAID6（带有两个独立分布式校验方案的独立数据磁盘）
需要最少四块硬盘或者以上，组成一个逻辑盘
其中空间利用率为(n-2)/n，提供了两种数据校验机制，保证了如果硬盘故障可以有两个硬盘故障，相对的写入速度较慢（也就是说不管多少硬盘，配置完成后空间利用率都会少2块硬盘）

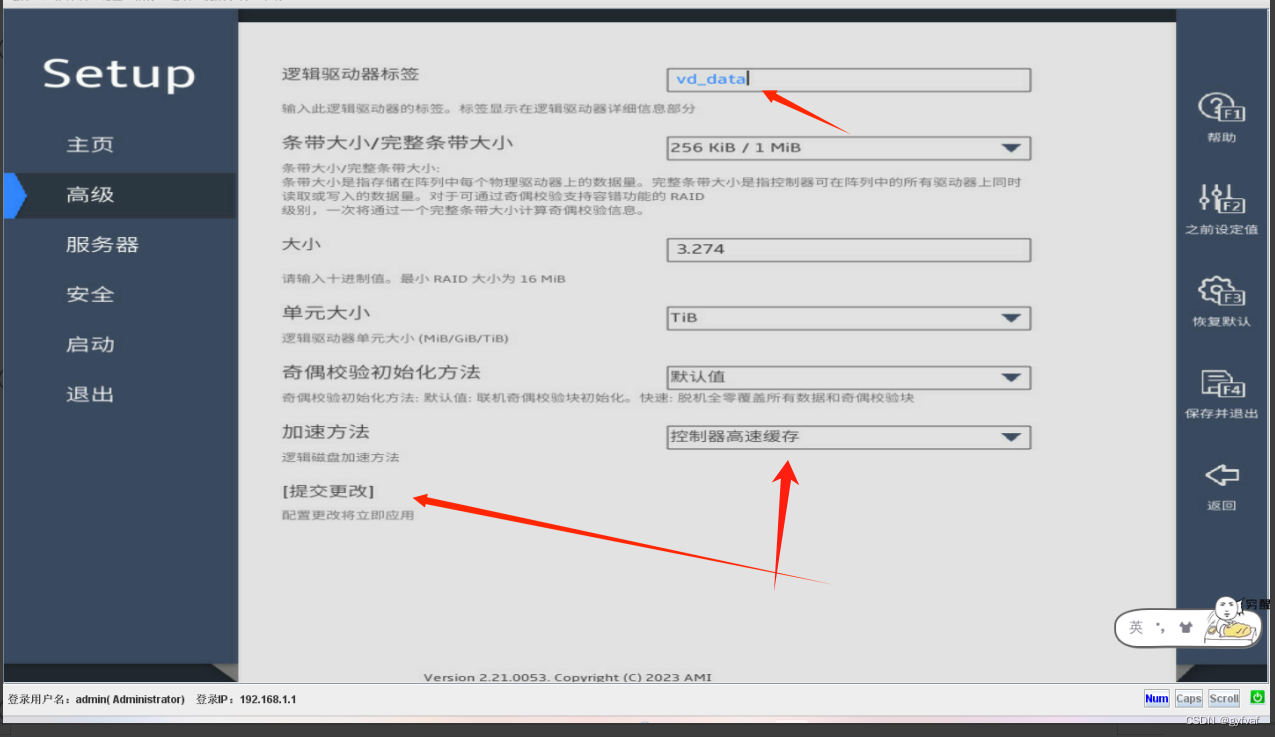

5.4、配置RAID名字
5.5、RAID6配置完成，点击返回
6、热备盘（专用备用盘、自动替换备用盘）
专用热备盘（Dedicated Spare）：
支持在同一张阵列卡上的多个RAID之间共享这一个热备盘，可以在硬盘故障后自动替换故障硬盘。故障硬盘更换新硬盘后，数据自动回拷（回拷功能该阵列卡默认开启，有些阵列卡不支持回拷功能）。
（1）支持在同一张阵列卡上的多个RAID之间共享这一个热备盘：如果说一台服务器使用一个阵列卡，组了多个RAID，那个这几个RAID都可以共享这热备盘，那个RAID中的硬盘故障，那么热备盘就会自动替换到那个RAID当中。
（2）回拷功能：热备盘替代 RAID 中的故障磁盘后，故障磁盘中的数据被重建到热备盘中。当存储控制卡检测到故障磁盘被新磁盘替换后，数据从热备盘回拷到新磁盘，拷贝完成后，热备盘重新回到热备状态。
（2.1）回拷功能的影响：当然利弊都是相伴相生的，使能回拷后，更换新盘自动进行数据回拷时，性能势必会受到一定的影响，因此推荐在系统 I/O 较少的时候进行。
自动替换热备盘（Auto Replace）：
不支持多个RAID共享该热备盘，专属于该RAID的热备盘。自动替换型热备，类似专用热备盘，区别在使用回拷功能时，如果使用新盘更换故障盘，新盘将变更为新热备盘，原热备盘不会再回拷。（回拷功能貌似只有P460/H460 这两个类型的阵列卡支持）
7、配置热备盘（专用热备盘），阵列配置
7.1、配置热备盘（专用热备盘），阵列配置

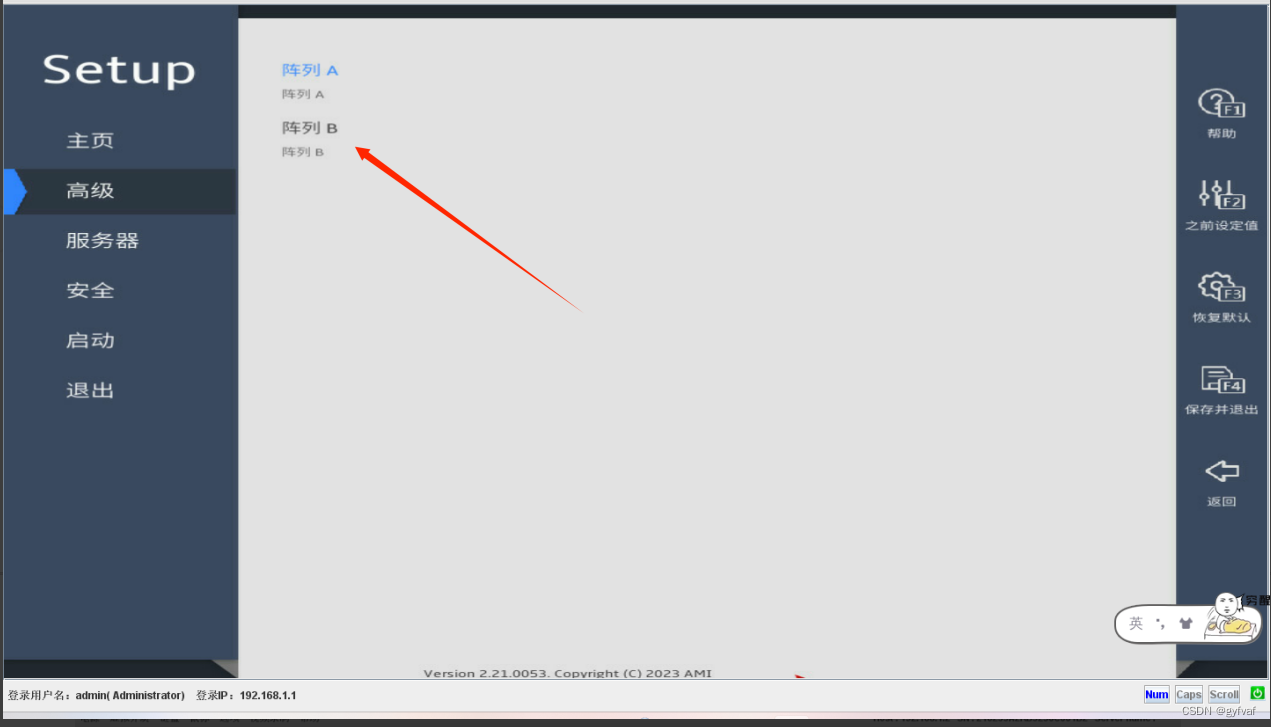

7.2、选择第三行，管理阵列进行管理RAID
7.3、阵列A 阵列A中进行配置，（如果是专用热备盘，那么就需要在阵列A和阵列B中都配置专用备用驱动器/硬盘，都选择该硬盘作为热备盘）

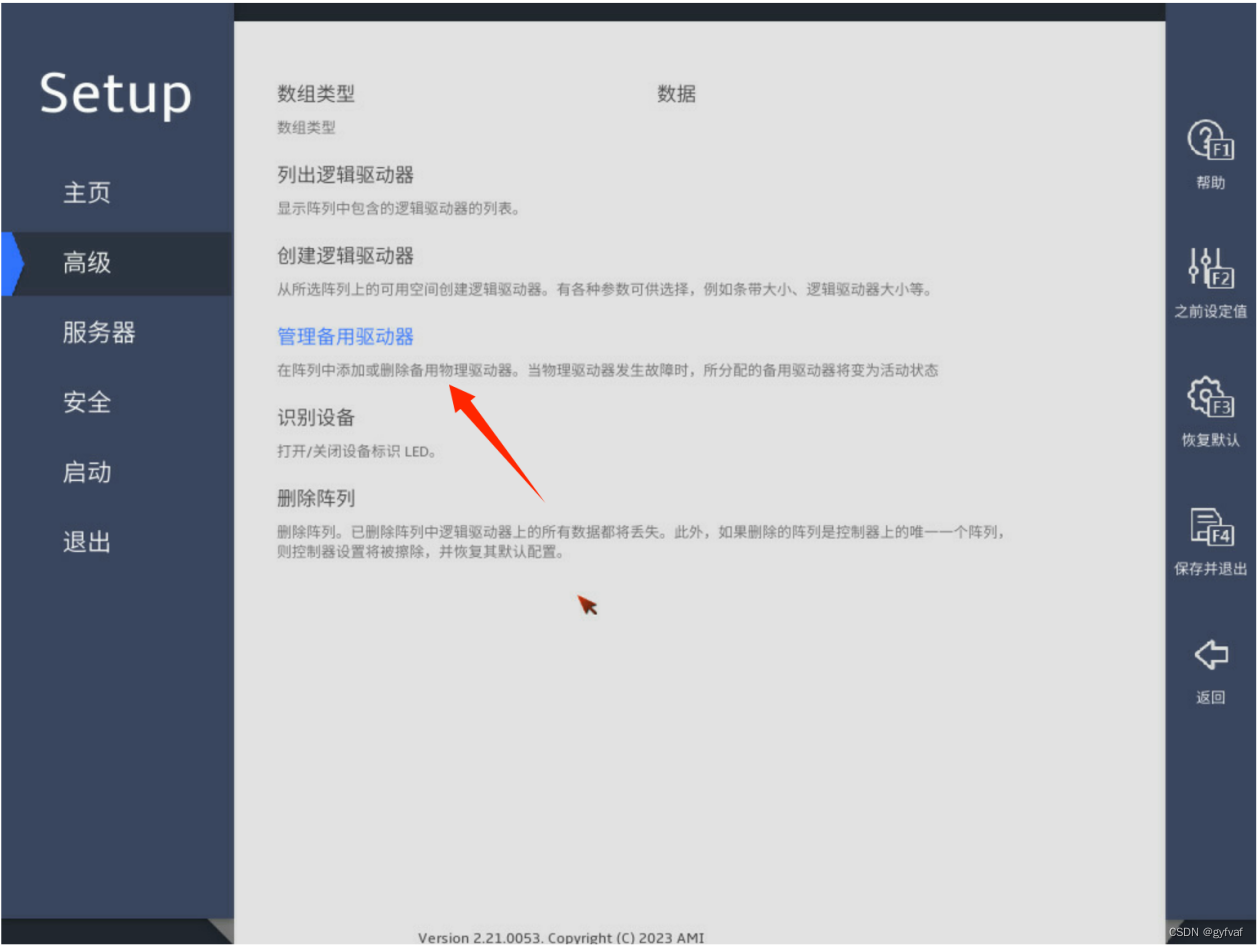

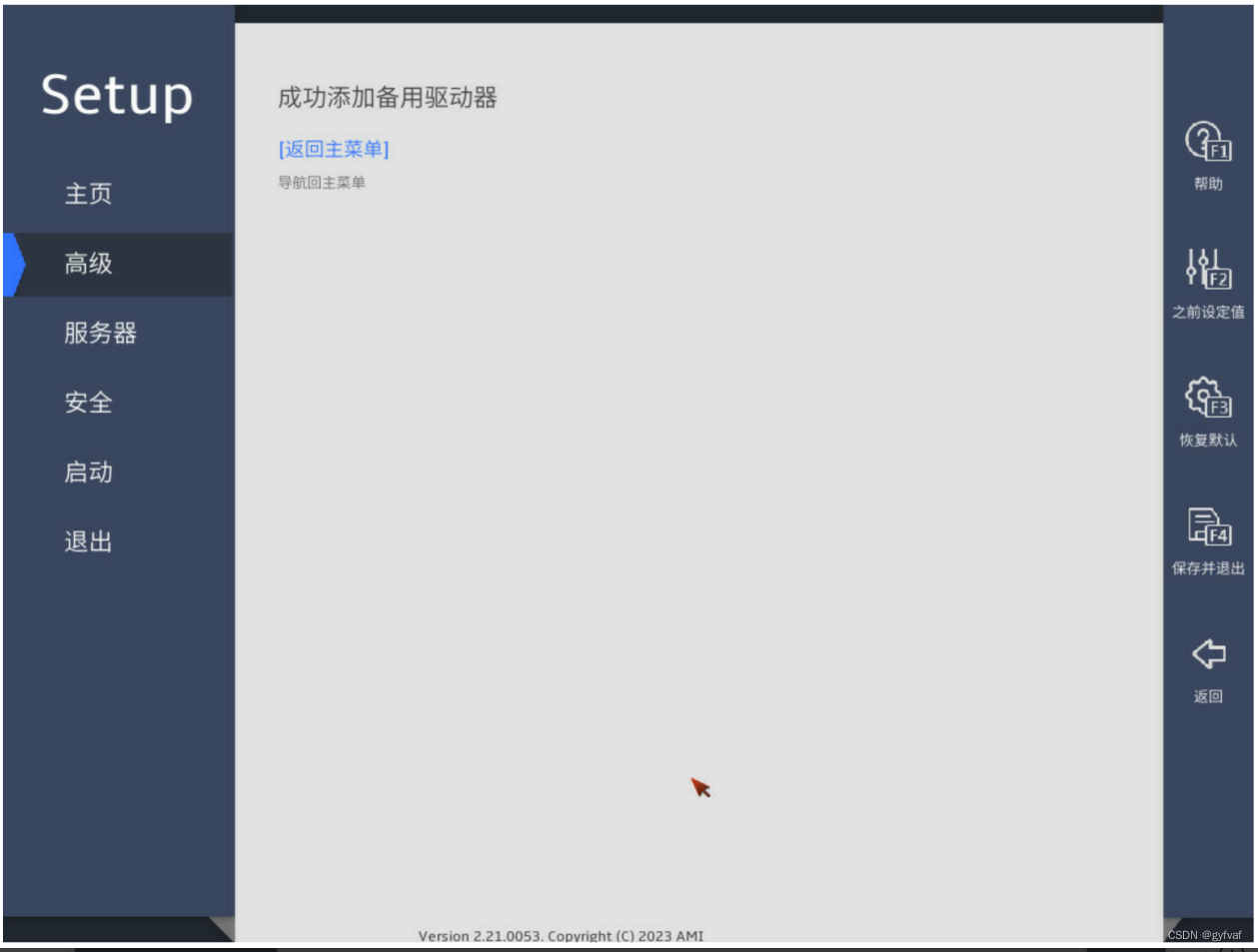

7.3.1、进入管理备用驱动器/硬盘，选择“分配专用备用驱动器/硬盘”
7.3.2、没有专用备用驱动器那个截图，所以用自动替换备用驱动器的截图改了一下，但是显示都一样
7.4、阵列B 阵列B也进行配置（配置专用热备硬盘，之后则阵列A和阵列B都共享该热备硬盘）
7.4.1、进入管理备用驱动器/硬盘 ，选择“分配专用备用驱动器/硬盘”
7.4.2、 没有专用备用驱动器那个截图，所以用自动替换备用驱动器的截图改了一下，但是显示都一样
8、 删除热备盘（如果要删除热备盘）
8.1、进入阵列A或者阵列B中
8.2、配置管理备用驱动器

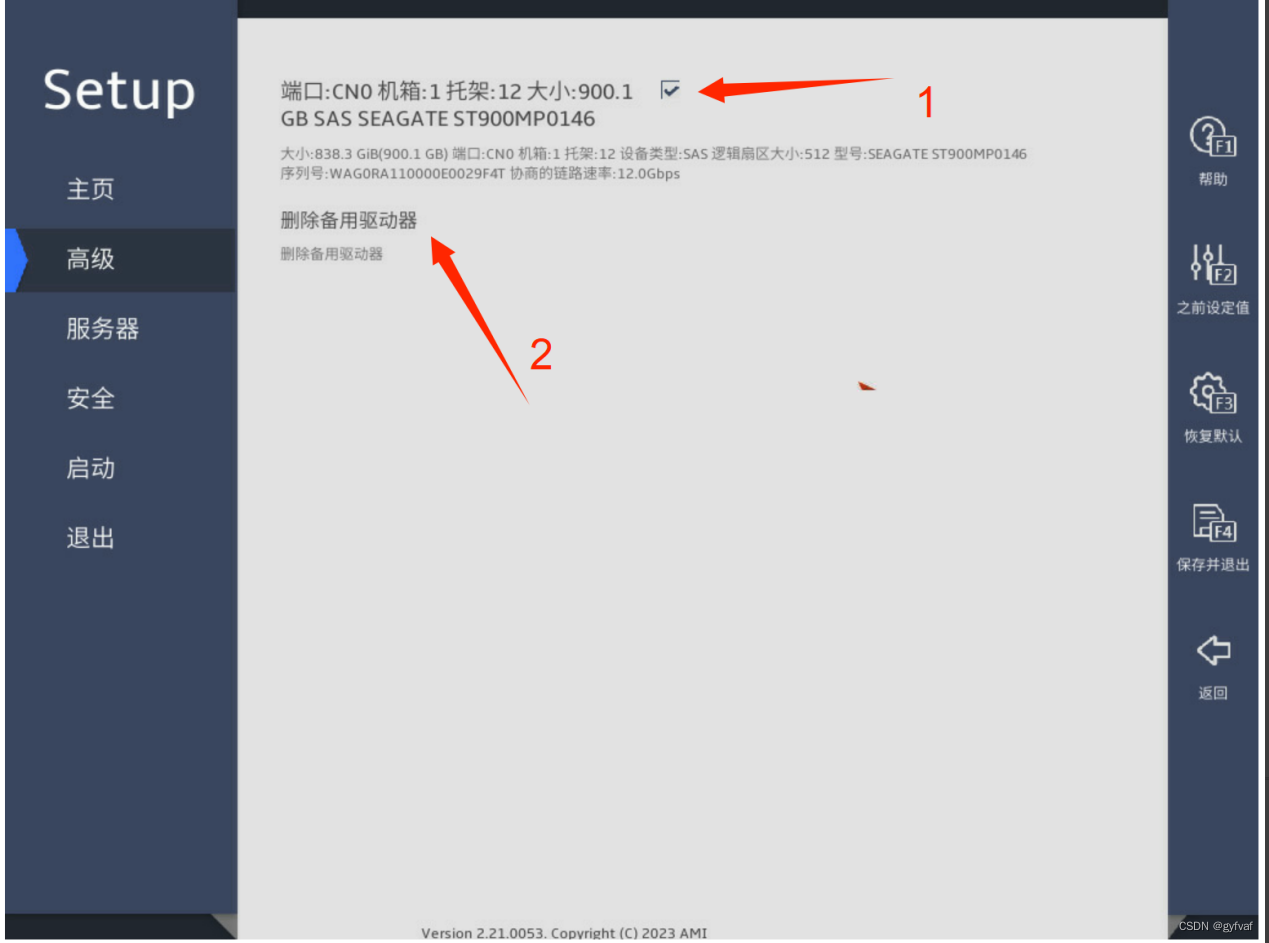

8.3、删除备用驱动器/硬盘
8.4、删除完成
9、RAID配置完成保存重启
三、安装系统
1、安装系统的几种方式
1.1、U盘安装系统
使用系统U盘作为介质，进行安装系统
1.2、映射镜像文件安装系统
登录管理口，使用KVM进行映射镜像文件（缺点网络不可以断，每次进行操作都需要读取一次镜像文件，较为缓慢）
1.3、其他（管理中心、PXE...）

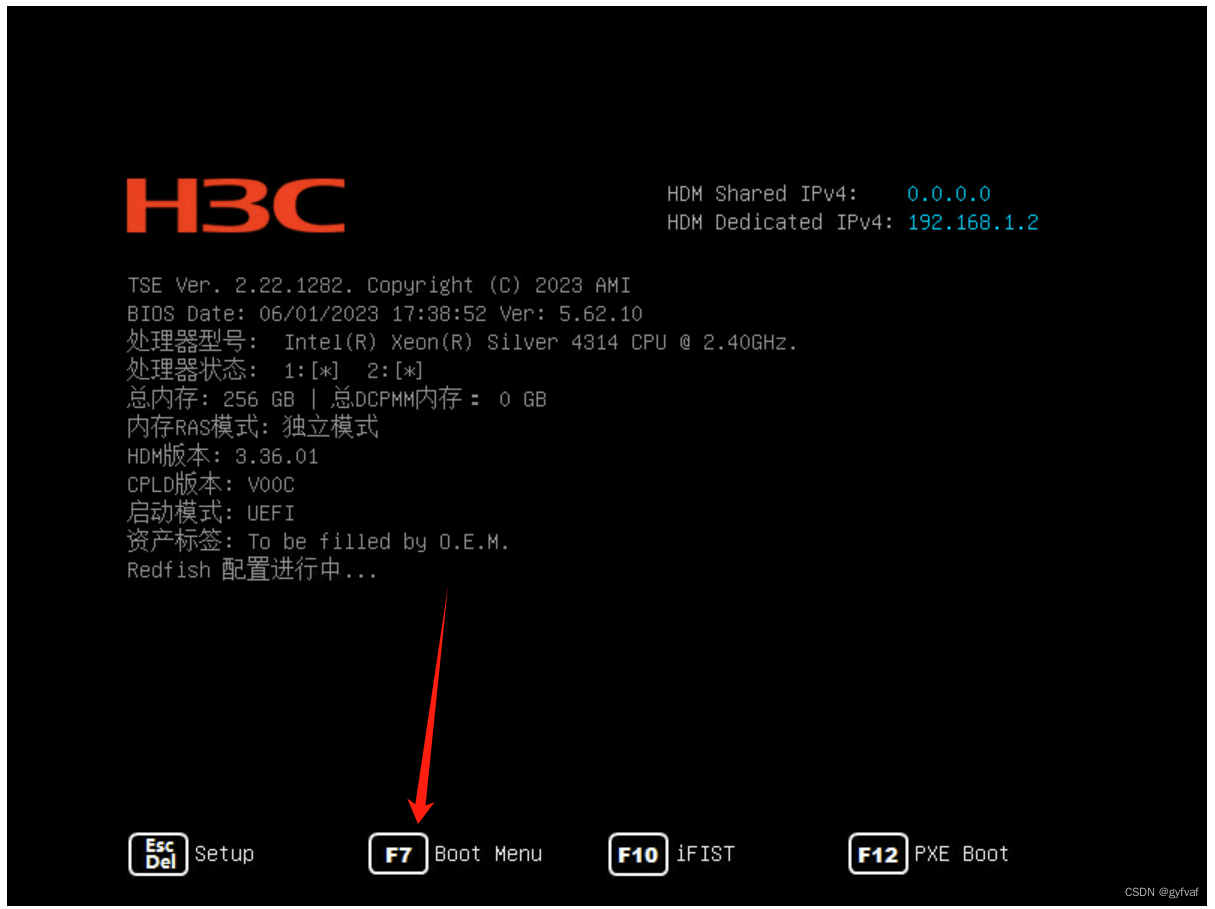

1.4、U盘重装系统（选择F7，USB启动）
2、通过系统盘安装Centos7.9报错（如果没有报错就不用在意了）
2.1、安装Centos7.9如果报错：
“dracut-initqueue: Warning: dracut-initqueue timeout - starting timeout scripts”
2.2、通过插拔U盘确认U盘的盘符，发现是sda和sda4（示例），重启（reboot）
（通常系统盘是sd*和sd*4两个）
ls /dev/,查看有哪些硬盘
2.3、在重新启动到这个界面的时候，按“e”进行修改镜像路径

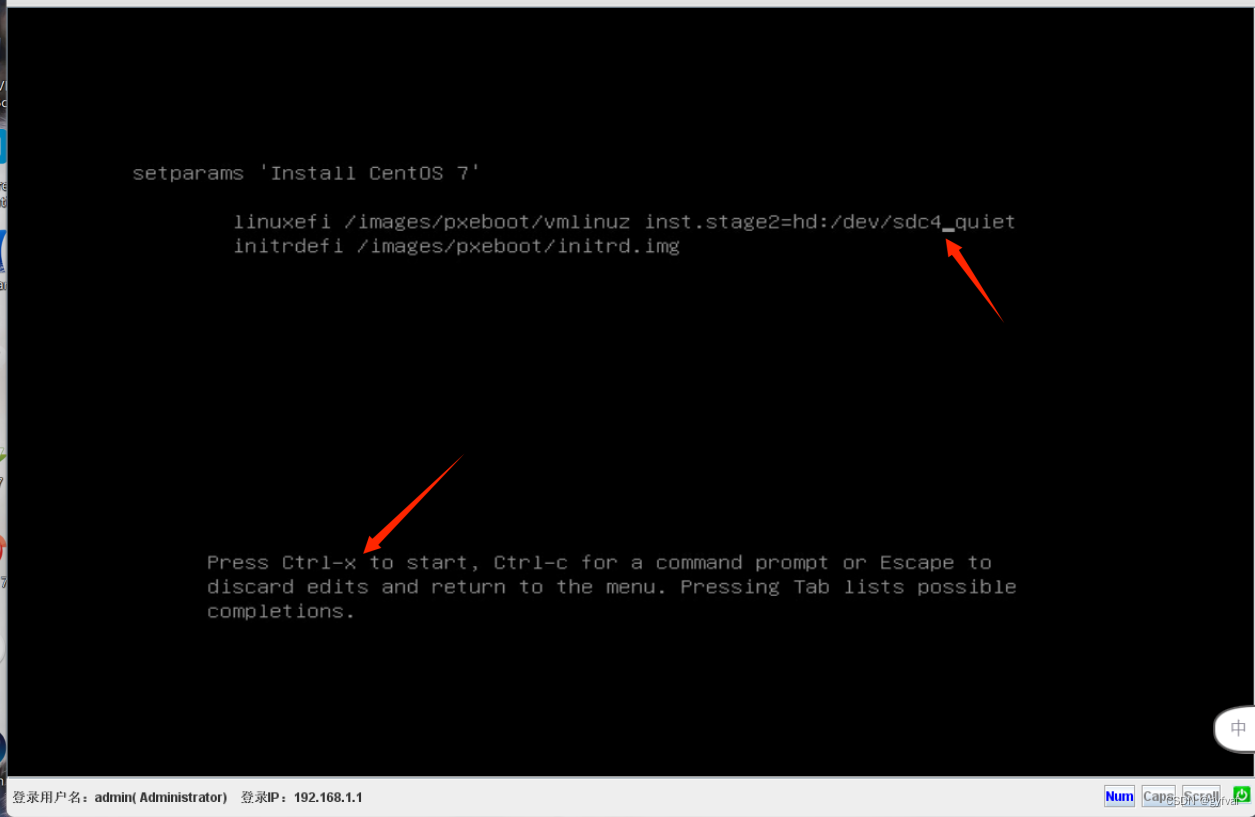

2.4、将路径进行修改，修改inst.stage2=hd:xxx quiet之间的内容，按Ctrl+x启动安装（sdc4是确定后的U盘分区）
（不要把这个路径sdc4带入之前查看到的，这个不是同一台服务器，所以不要在意这个）
将··· inst.stage2=hd:/dev/sdc4 quiet

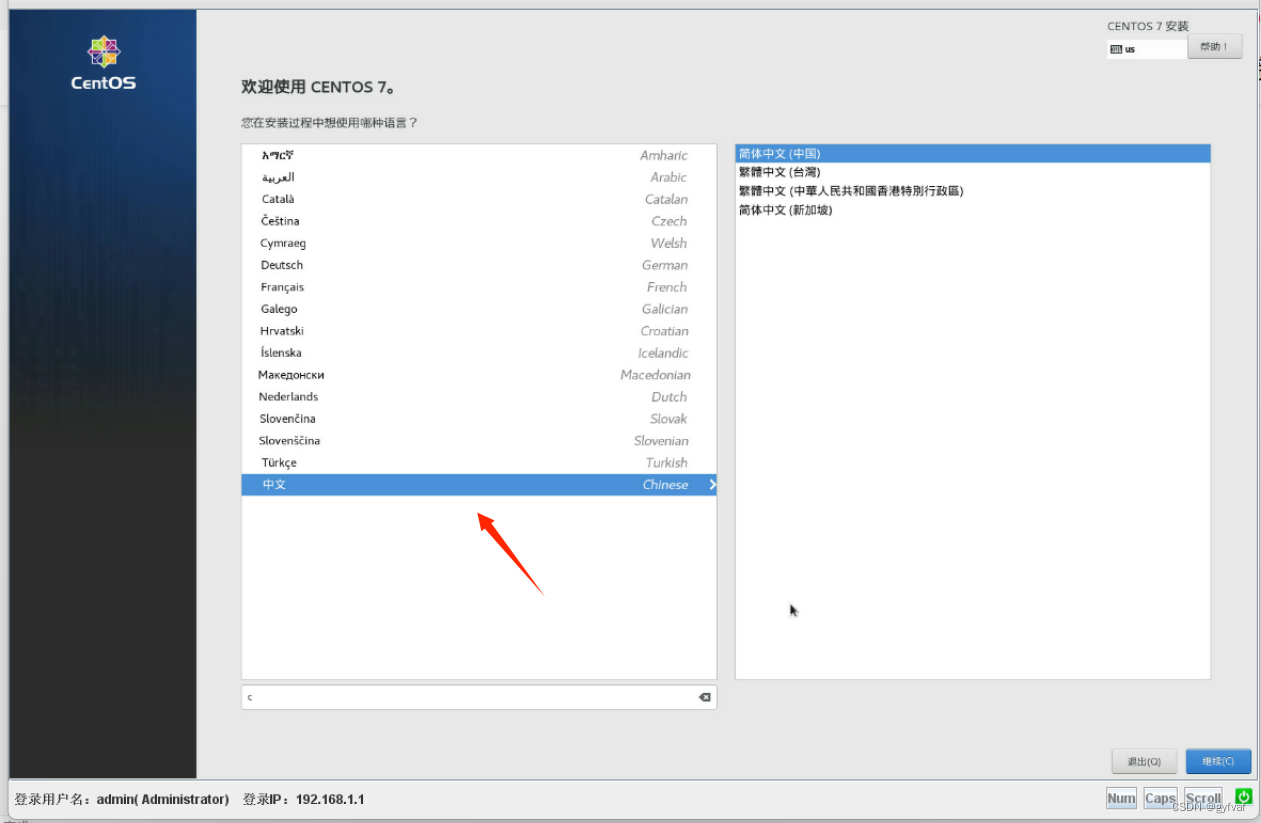

3、安装Centos7.9（安装过程中使用中文安装，点击继续）
3.1、进行分区（这里有两个硬盘，用户需求做两个VG分组，一块硬盘一个VG）

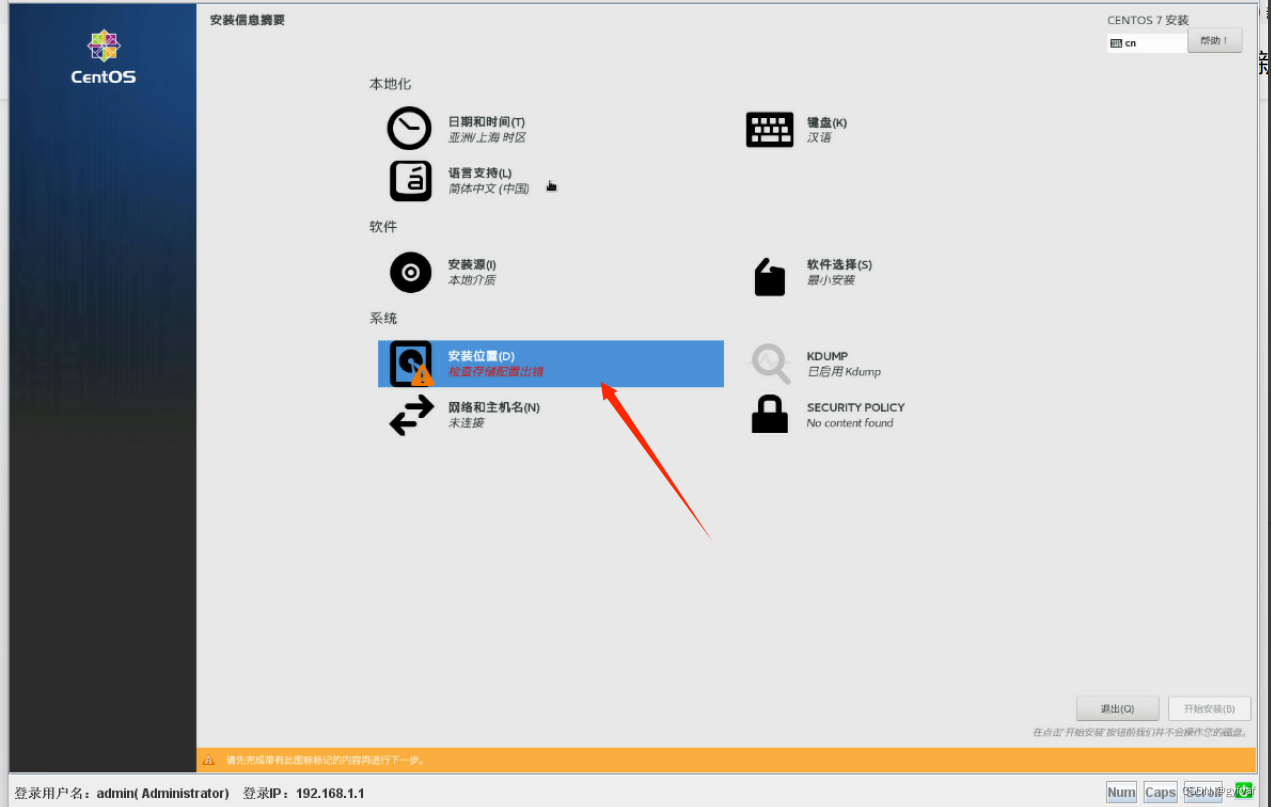

3.1.1、点击安装位置

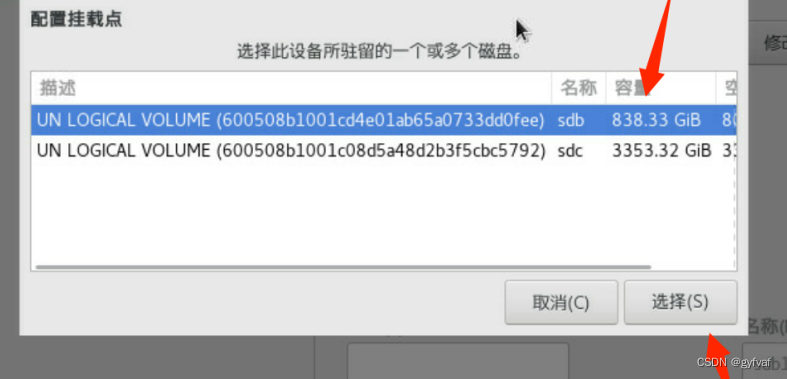

3.1.2、选择服务器之前做的2块RAID硬盘，不要选择U盘（其实正确的应该是将第一块盘作为系统，进入系统后将第二块盘进行挂载。）

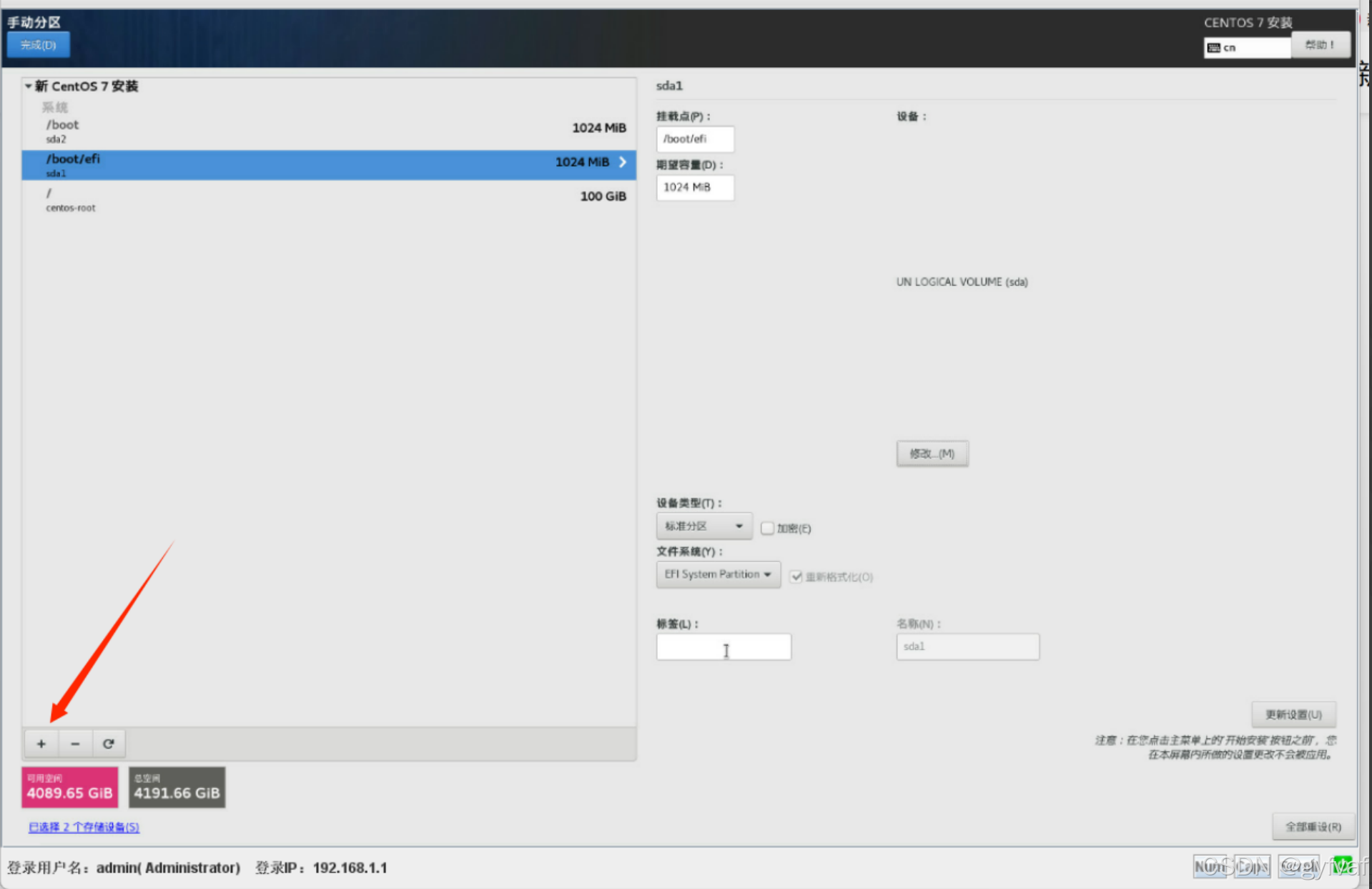

3.1.3、创建boot、boot/efi分区（第一块盘）（硬盘大于2T必须要创建boot/efi分区）
将这两个分区选择第一块硬盘
3.1.4、创建swap分区 （看着给）

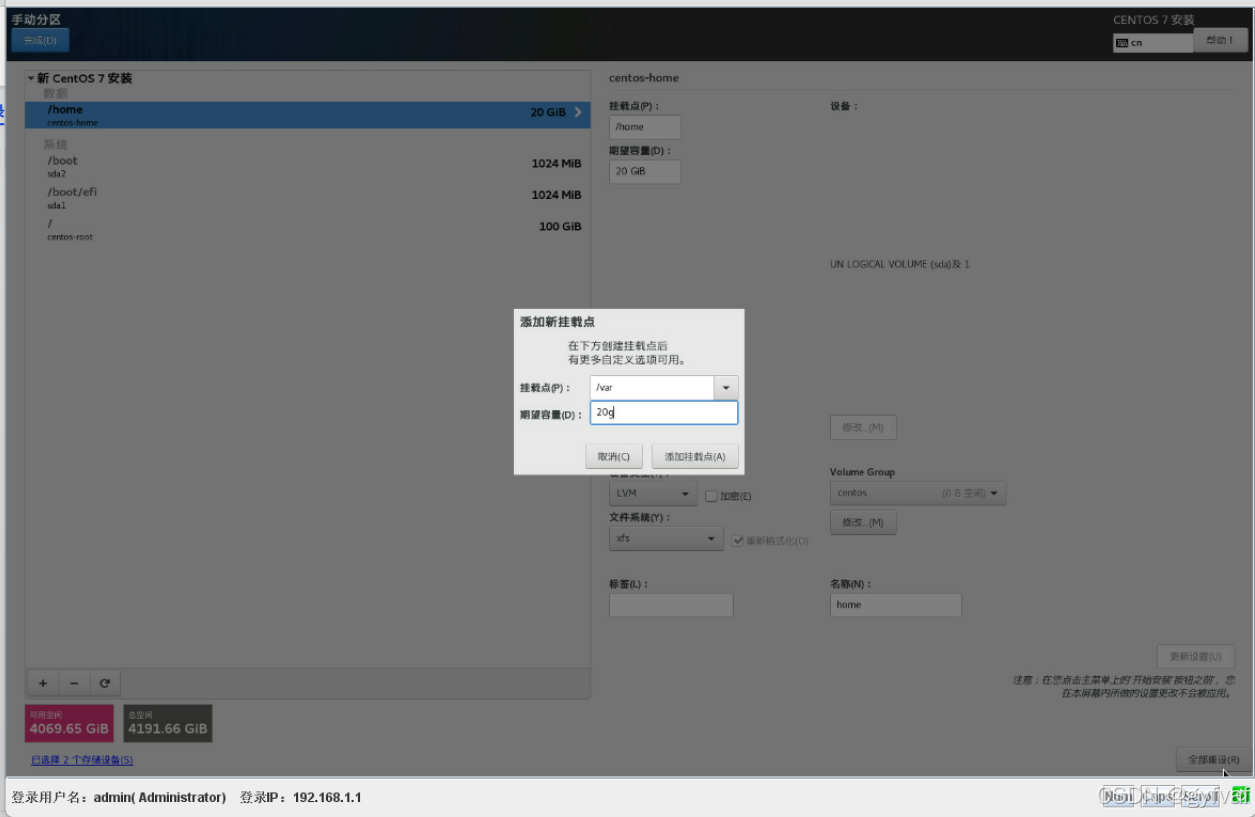

3.1.5、创建其他分区
3.1.6、创建VG组名为vg_os选择第一块磁盘
3.1.7、创建data分区，这个分区现在属于vg_os的，所以需要在创建一个VG组（vg_data）将data分区规划给它（其他的分区和上面的都一样，省略了）

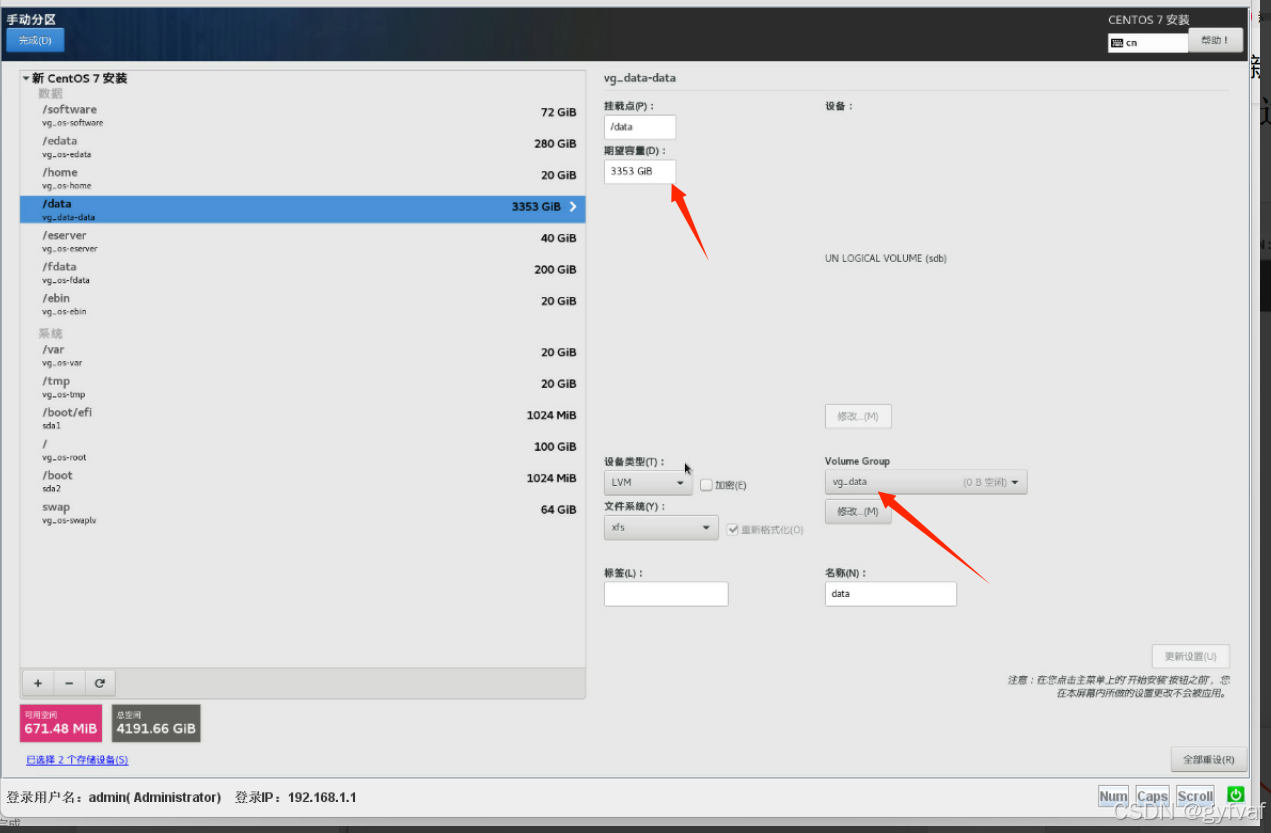

3.1.8、修改完成后，调整容量，将第二块磁盘的所有容量都分配给这个分区

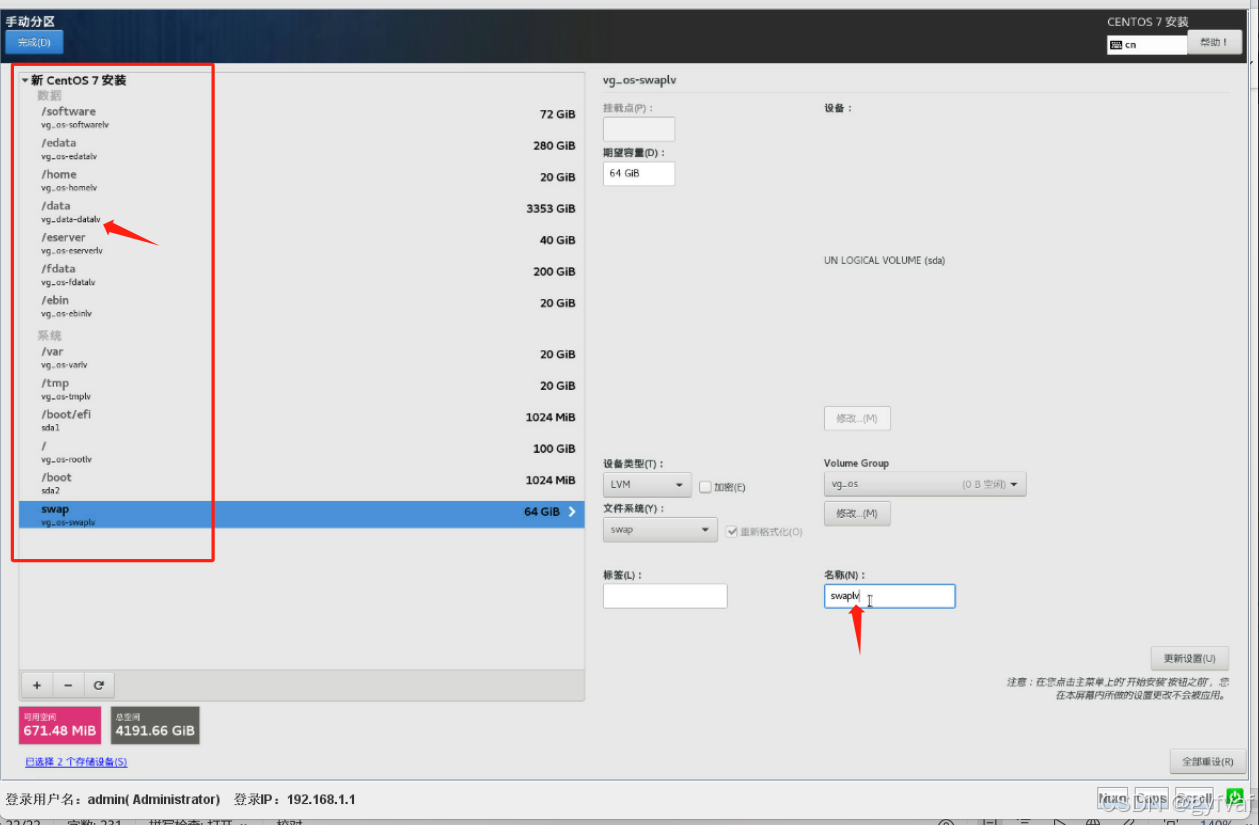

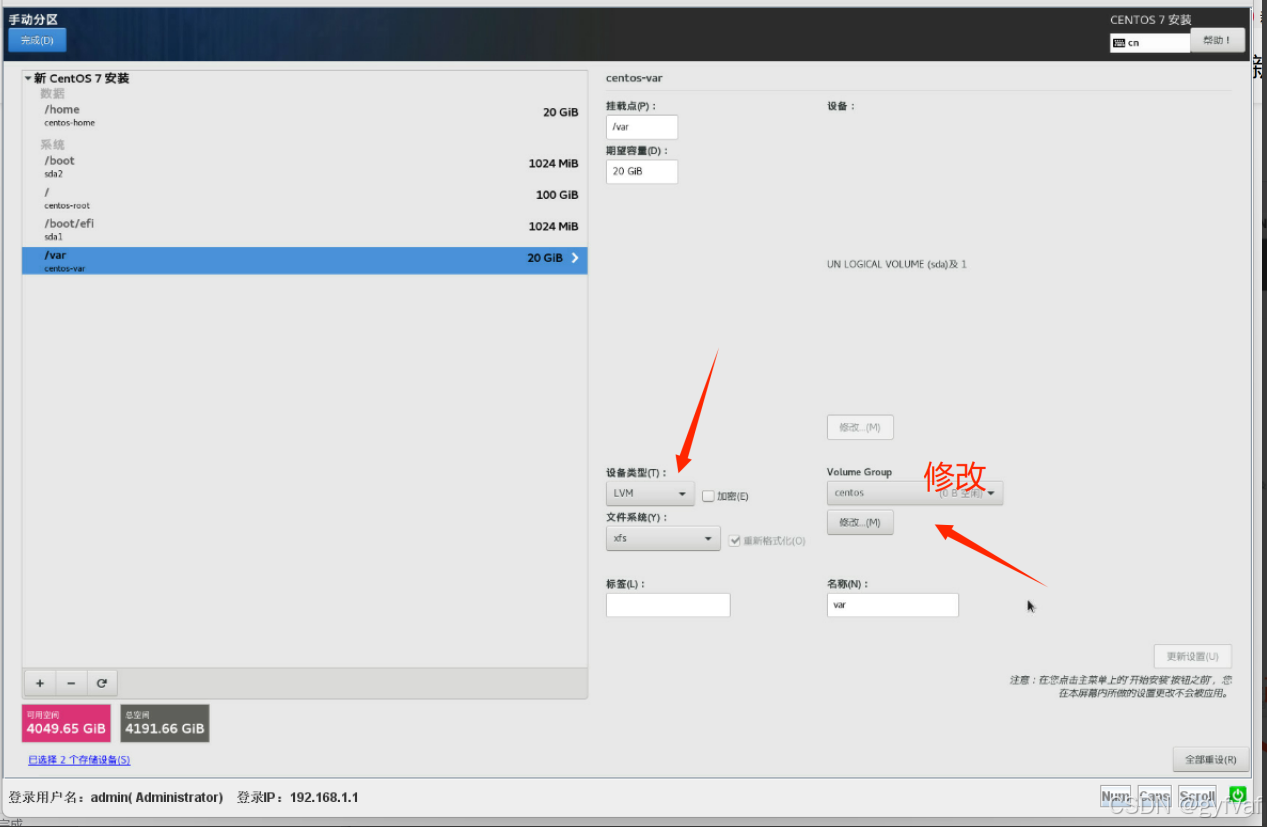

3.1.9、修改名称，在名称后面加lv，只有swap、boot和boot/efi不用修改（这是用户要求）
3.1.10、完成

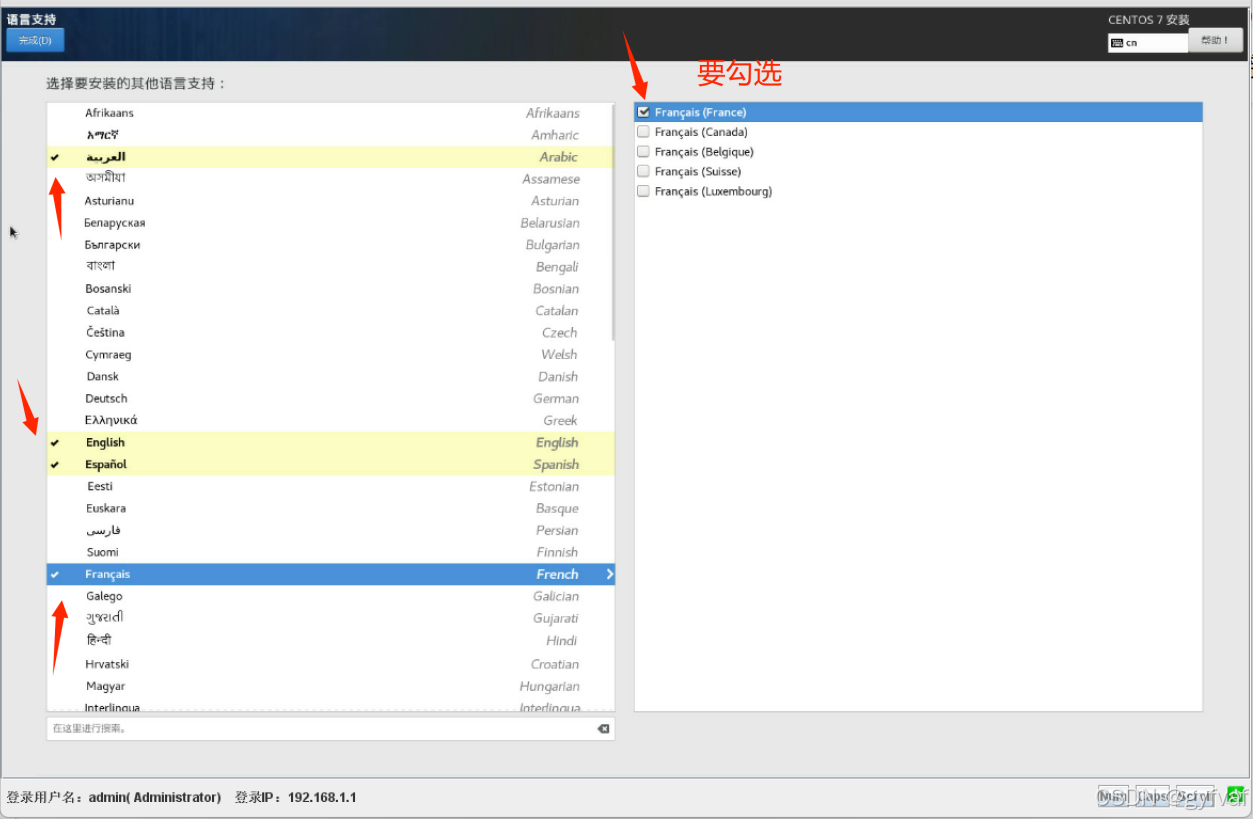

3.2、选择语言支持，5种语言（用户需求）
3.2.1、阿拉伯、英语、西班牙语、法语、中文

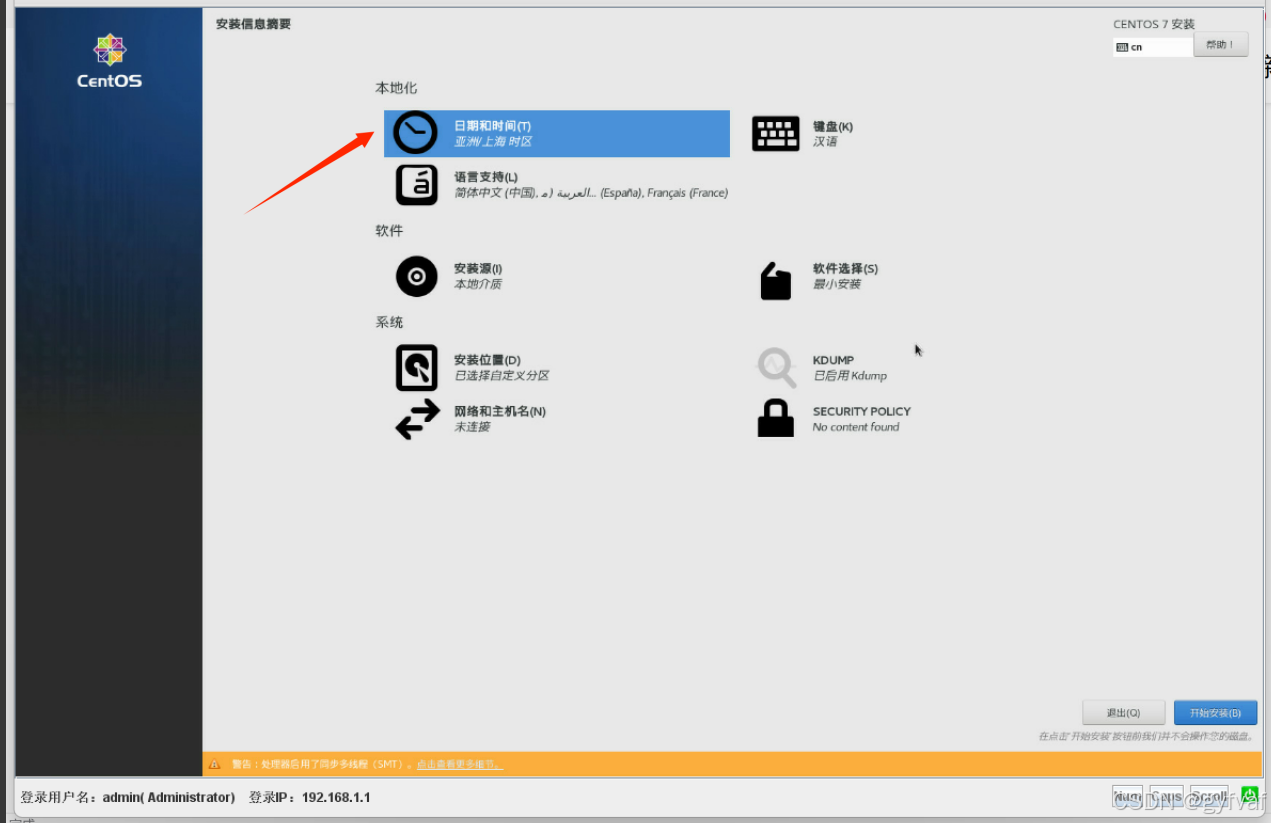

3.3、选择时间区域（根据将服务器发往的区域选择对应的时区）

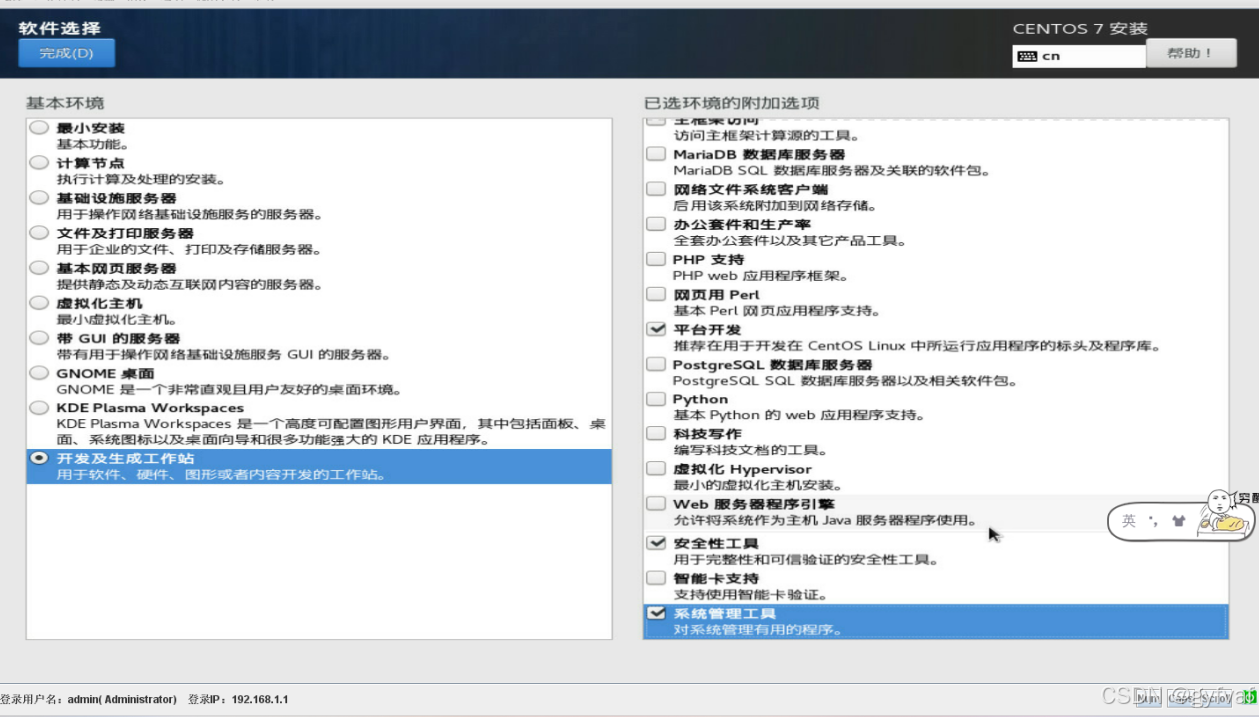

3.4、选择要安装的环境
基本环境选择“开发及生成工作站”
环境的附加选项->“附加开发、兼容性程序库、开发工具、电子邮件服务器、Emacs、FTP服务器、文件及存储服务器、硬件监控工具、KDE、大系统性能、传统X Windows系统的兼容性、平台开发、安全性工具、系统管理工具”

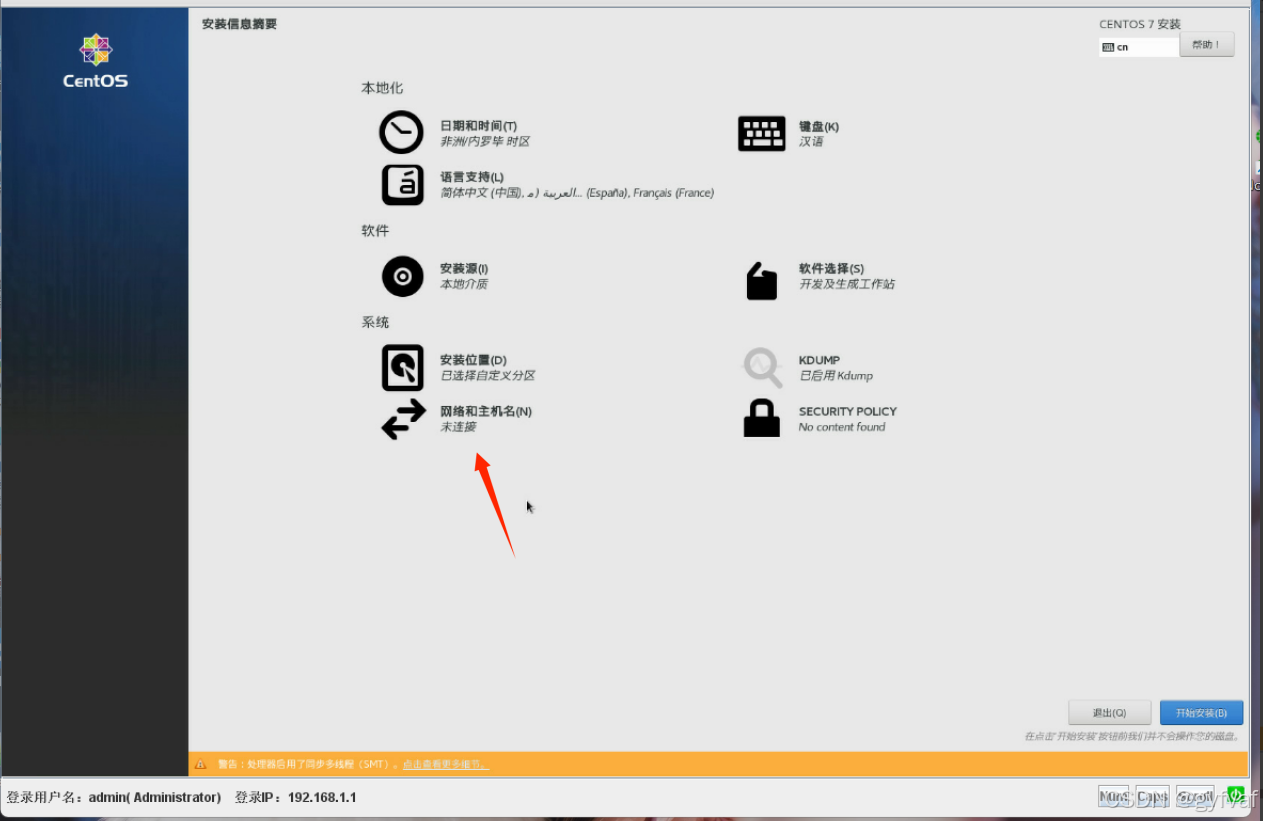

3.5、修改主机名:nbinews01,nbinews02,nbenews01,nbenews02（根据发往的区域修改为对应的主机名）

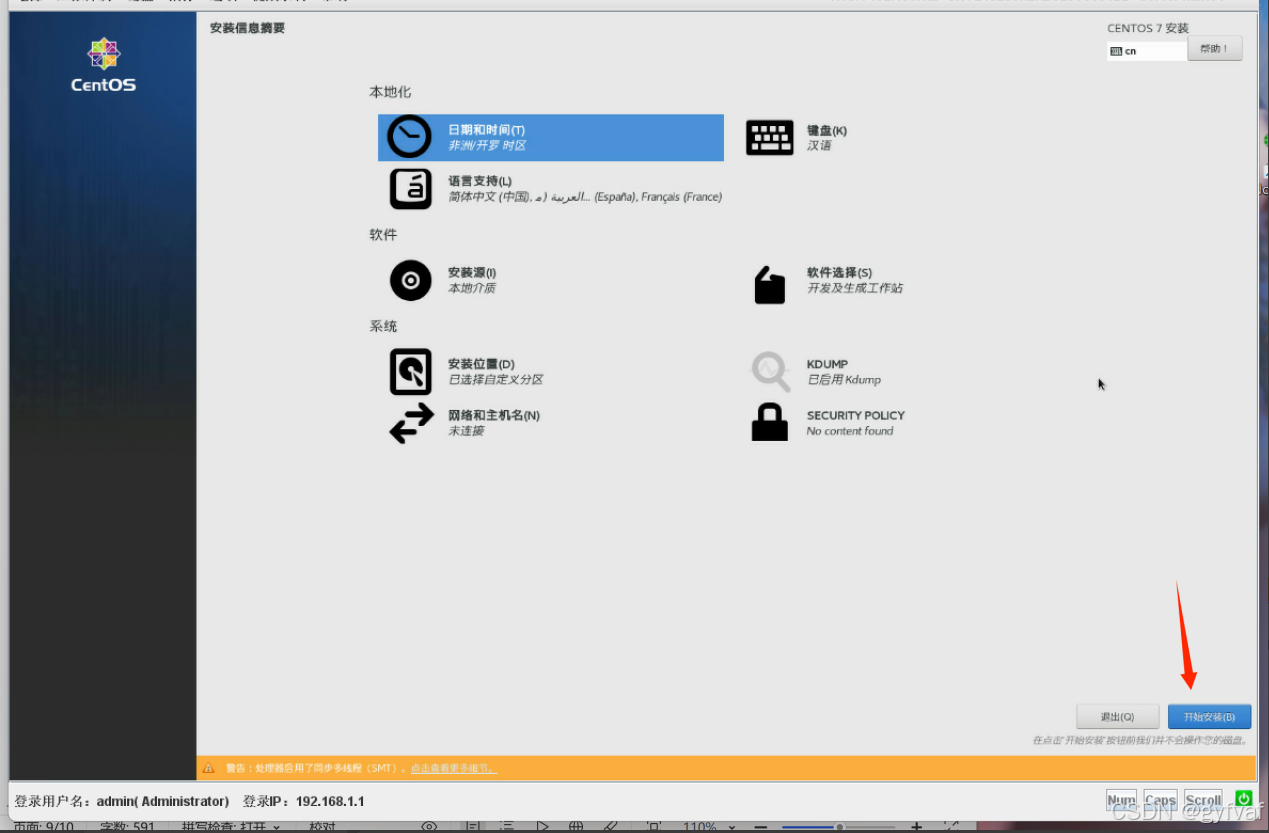

3.6、开始安装系统并设置root密码
3.7、 完成后重启
允许许可证
进入系统
键盘选择English(US)

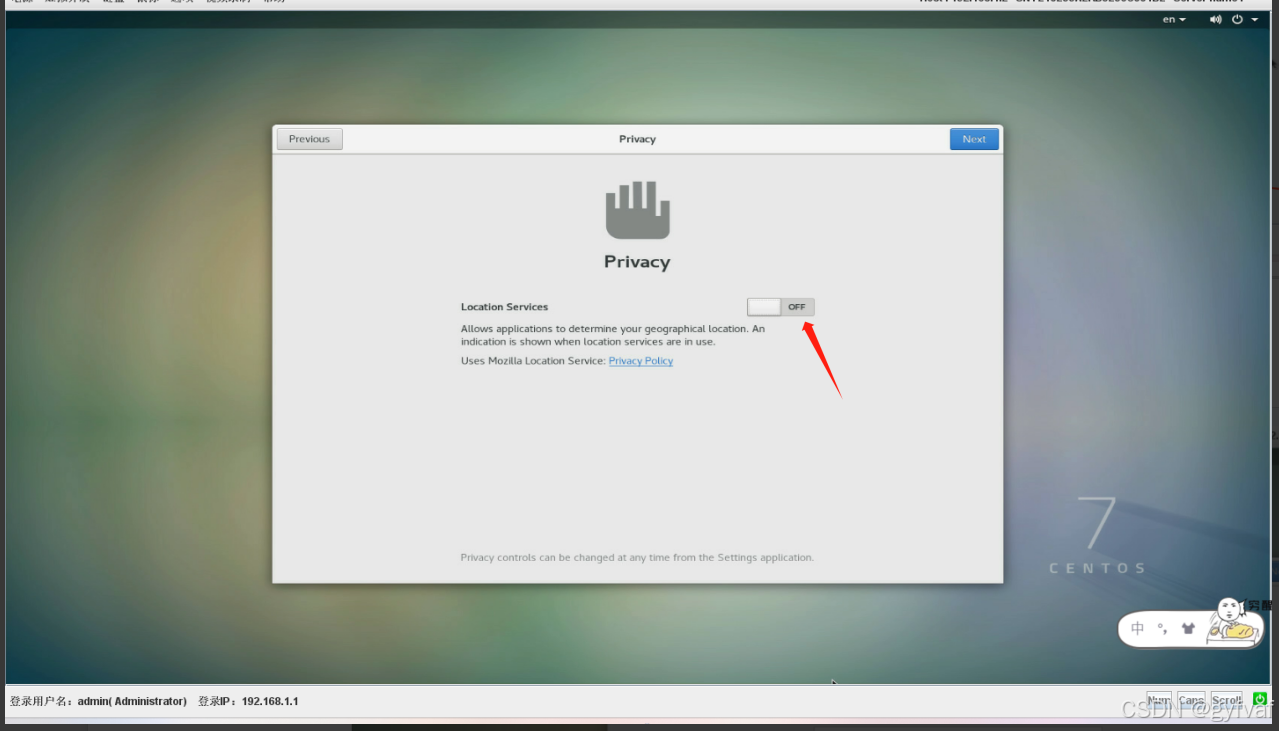

关闭定位
选择时区
跳过
新建普通用户
普通用户密码
开始使用，进入系统
四、网卡绑定（用户需求bond1-主备）
下面的命令复制可用，不过在使用前将下面脚本中网卡名字修改为本机的
#关闭网络管理并设置开机禁止启动
systemctl disable NetworkManager
systemctl stop NetworkManager
systemctl status NetworkManager
#根据自己的网卡名字进行配置
#使用sed将ens1f0和ens1f1网卡的配置文件全部注释，
sed -i 's/^/#/' /etc/sysconfig/network-scripts/ifcfg-ens1f0
sed -i 's/^/#/' /etc/sysconfig/network-scripts/ifcfg-ens1f1
#进行网卡配置
#使用echo将新的配置追加到文件的最后
echo 'DEVICE=ens1f0' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
echo 'ONBOOT=yes' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
echo 'MASTER=bond0' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
echo 'SLAVE=yes' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
echo 'BOOTPROTO=none' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
echo 'USERCTL=no' >> /etc/sysconfig/network-scripts/ifcfg-ens1f0
#
echo 'DEVICE=ens1f1' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
echo 'ONBOOT=yes' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
echo 'MASTER=bond0' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
echo 'SLAVE=yes' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
echo 'BOOTPROTO=none' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
echo 'USERCTL=no' >> /etc/sysconfig/network-scripts/ifcfg-ens1f1
#
#使用cat新建一个bond0的网卡，并添加配置（覆盖添加）
cat << EOF > /etc/sysconfig/network-scripts/ifcfg-bond0
DEVICE=bond0
IPADDR=
NETMASK=
GATEWAY=
ONBOOT=yes
BOOTPROTO=none
USERCTL=no
BONDING_OPTS="mode=1 miimon=100"
EOF
#
#重启网络
systemctl restart network
