一、Cisco（静态端口映射实验：外网访问内网 Web/FTP 服务器）251114
一、使用的软件
Cisco Packet Tracer 8.0
二、实验名称
静态端口映射实验
三、实验设备
路由器：2 台 Router-2911（R0、R1）
交换机：1 台 Switch-2960（标识为 Switch0，默认端口启用，无需额外配置）
PC 终端：1 台 PC（标识为 PC0）
服务器：2 台 Server-PT（标识为 Server0、Server1）
补充说明：
设备接口名称遵循 Cisco Packet Tracer 命名规则（如 Gig0/0、FastEthernet 口）；
查看设备接口状态可使用命令：show ip interface brief（路由器用户视图 ）。
四、实验要求
网段规划：192.168.10.0/24（PC0 网段）、192.168.1.0/24（服务器网段）、10.0.0.0/8（路由器互联网段），静态 NAT 公网地址为 10.0.0.100；
终端地址：PC0、Server0、Server1 手动配置 IP 及网关；
路由器配置：R0、R1 配置接口 IP 及默认路由，R1 配置静态端口映射（映射 Server0 的 Web/FT P 端口、Server1 的 Web 端口到 10.0.0.100），并标记 NAT 内外网接口；
访问要求：PC0 能通过 10.0.0.100 访问 Server0 的 Web/FTP 服务、Server1 的 Web 服务。
五、端口连接概况
R0 的 Gig0/0 接口与 PC0 的 fastEthernet 0接口相连；
R0 的 Gig0/1 接口与 R1 的 Gig0/0 接口相连；
R1 的 Gig0/1 接口与 Switch0 的fastEthernet 0/1 接口相连；
Switch0 的fastEthernet 0/2 接口与server0 的fastEthernet 0接口相连；
Switch0 的fastEthernet 0/3 接口与server1 的fastEthernet 0接口相连。
六、实验拓扑图
（拓扑图含 R0、R1、Switch0、PC0、Server0、Server1，各设备接口连接见 “端口连接概况”）关键标注：R1 的 Gig0/0 为 NAT 外网侧（对接 R0），Gig0/1 为 NAT 内网侧（对接服务器）。
七、实验配置
（注意：保存配置用write memory）
（一）终端设备配置（PC、服务器）
1. PC0 配置：
IP 地址：192.168.10.1
子网掩码：255.255.255.0
网关：192.168.10.254

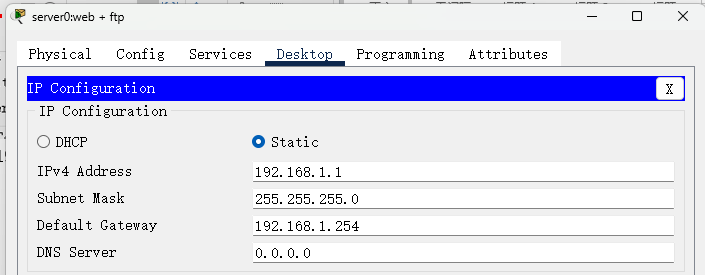

2. Server0 配置：
IP 地址：192.168.1.1
子网掩码：255.255.255.0
网关：192.168.1.254

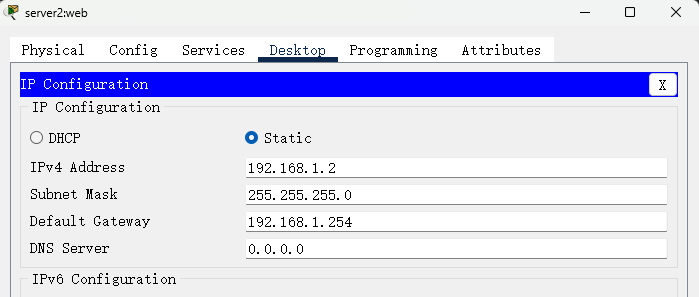

3. Server1 配置：
IP 地址：192.168.1.2
子网掩码：255.255.255.0
网关：192.168.1.254
（二）路由器配置（R0、R1）
R0 配置：
Router>enable
Router#configure terminal
Router(config)#hostname R0
R0(config)#interface gig0/0
R0(config-if)#ip address 192.168.10.254 255.255.255.0 # 配置PC0网段网关IP
R0(config-if)#no shutdown # 启用接口
R0(config-if)#exit
R0(config)#interface gig0/1
R0(config-if)#ip address 10.0.0.1 255.0.0.0 # 配置与R1互联的IP
R0(config-if)#no shutdown # 启用互联接口
R0(config-if)#exit
R0(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.2 # 默认路由指向R1，实现PC0跨网段访问
R0(config)#exit
R0#write memory # 保存配置，防止重启丢失
R1 配置（核心静态端口映射）：
Router>enable
Router#configure terminal
Router(config)#hostname R1
R1(config)#interface gig0/0
R1(config-if)#ip address 10.0.0.2 255.0.0.0 # 配置与R0互联的IP
R1(config-if)#no shutdown # 启用接口
R1(config-if)#exit
R1(config)#interface gig0/1
R1(config-if)#ip address 192.168.1.254 255.255.255.0 # 配置服务器网段网关IP
R1(config-if)#no shutdown # 启用接口
R1(config-if)#exit
# 静态端口映射核心命令：将内网服务器端口映射到公网10.0.0.100
R1(config)#ip nat inside source static tcp 192.168.1.1 80 10.0.0.100 80 # Server0 Web（80）→公网80
R1(config)#ip nat inside source static tcp 192.168.1.1 20 10.0.0.100 20 # Server0 FTP数据（20）→公网20
R1(config)#ip nat inside source static tcp 192.168.1.1 21 10.0.0.100 21 # Server0 FTP控制（21）→公网21
R1(config)#ip nat inside source static tcp 192.168.1.2 80 10.0.0.100 8080 # Server1 Web（80）→公网8080（避冲突）
# 标记NAT内外网接口
R1(config)#interface gig0/0
R1(config-if)#ip nat outside # 该接口为NAT外网侧（接收PC0方向流量）
R1(config-if)#exit
R1(config)#interface gig0/1
R1(config-if)#ip nat inside # 该接口为NAT内网侧（接收服务器方向流量）
R1(config-if)#exit
R1(config)#ip route 0.0.0.0 0.0.0.0 10.0.0.1 # 默认路由指向R0，实现服务器响应流量回传
R1(config)#exit
R1#write memory # 保存配置，确保NAT映射生效
八、实验结果
（一）pc0 访问server0的web界面以及ftp服务（访问http://10.0.0.100：能打开 Server0 的 Web 页面；访问ftp 10.0.0.100：能连接 Server0 的 FTP 服务）
访问http://10.0.0.100：能打开 Server0 的 Web 页面

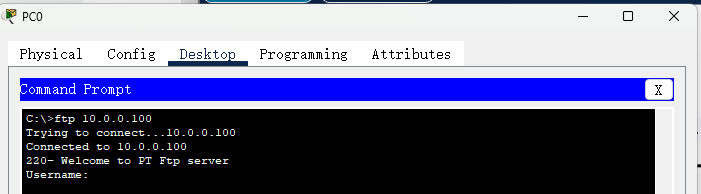

访问ftp 10.0.0.100：能连接 Server0 的 FTP 服务
（二）pc0 访问server1的web界面（访问http://10.0.0.100:8080：能打开 Server1 的 Web 页面。）
（三）验证静态 NAT 映射

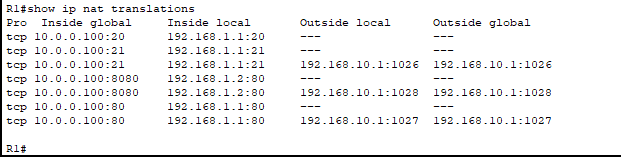

R1 验证：执行show ip nat translations，显示 4 条映射条目（与配置的映射规则完全一致）；
访问前：
访问后：
九、结论
实验配置完全符合要求，R0、R1 的接口、路由及 R1 的静态端口映射均生效，PC0 可通过 10.0.0.100 正常访问 Server0 的 Web/FTP 服务和 Server1 的 Web 服务，所有实验目标均达成。
十、总结
本实验核心是通过 R1 的静态端口映射，解决内网服务器（私网 IP）对外网 PC（另一私网网段）的服务访问问题：
静态映射优势：端口与公网地址绑定，访问稳定，适合服务器这类需要固定访问入口的场景；
路由配合：R0、R1 的默认路由形成双向转发路径，确保 PC0 的访问请求和服务器的响应流量能正常传递；
交换机：仅作为接入设备，默认端口启用即可满足终端接入需求，无需额外配置，简化了网络层级。
致读者：
和大家一样在网络学习路上摸索时，我其实清楚：现在国内思科设备的使用占比慢慢降了。但还是想借着这份思科教程跟大家聊聊 —— 不只是教静态端口映射的配置步骤，更想带大家跳出单纯的命令记忆，弄懂 “为什么要做端口映射”“NAT 内外网逻辑怎么通” 这些底层原理。毕竟网络技术的核心逻辑是共通的，吃透这些，以后换其他设备也能快速上手；同时，这也是我把自己零散的学习笔记，一点点整理成能分享的内容的过程，希望需要的能一起边学边总结，把基础打牢～
