计算机毕设 java 基于物联网的湖区水质监测系统 基于 SpringBoot 的智能湖区水质监测平台 Java 物联网水质数据采集与分析系统
计算机毕设 java 基于物联网的湖区水质监测系统 38lly9（配套有源码 程序 mysql 数据库 论文）本套源码可以先看具体功能演示视频领取，文末有联 xi 可分享
近年来，湖区水质监测工作日益繁重，传统人工管理方式存在成本高、效率低、信息不准确、沟通成本大等弊端，已难以满足现代水质监测的标准化、精准化需求。物联网技术的发展为水质监测提供了新的解决方案，基于物联网的湖区水质监测系统通过整合传感技术、数据传输技术与数据库技术，实现水质信息的实时采集、传输、分析与管理，为水质保护与治理提供科学依据。
系统核心功能包括个人中心、工作人员管理、巡查安排管理、巡检记录管理、水质数据管理、地图信息管理、系统管理等。支持工作人员注册登录，维护个人信息，执行巡查任务，记录巡检节点名称、位置、状态、内容、时间等信息。水质数据管理涵盖流域、名称、监测时间、水质类别、酸碱度、浊度、水温、站点情况等关键指标；巡查安排管理可制定节点名称、位置、工作班次、巡检路线、巡查内容等计划。管理员可全面管理工作人员信息、巡查安排、巡检记录、水质数据、地图信息，维护系统配置，通过看板实现水质数据的可视化分析与管理。这些功能全面覆盖湖区水质监测的计划制定、数据采集、记录分析、可视化管理全流程，实现了监测工作的智能化、规范化与高效化，提升了水质监测的精准度与时效性。
注：以上是纯毕业设计介绍，并非实际开发完成，最终开发完成的毕业设计程序以下面的的环境软件、功能图和界面为准。
系统所需要的环境软件：idea、eclipse+mysql5.7、8.0+Navicat+JDK1.8+tomcat7.0
3.4系统用例分析
在设计系统的过程中，用例图是系统设计过程中必不可少的模型，用例图可以更为细致的，结合系统中人员的有关分配，能够从细节上描绘出系统中有关功能所完成的具体事件，确切的反映出某个操作以及它们相互之间的内部联系。
其中参与者就是和系统能够发生交互的外在实体，一般可以指系统的某个用户。一个用例图就能对应出系统中的一个功能过程，系统中完整的功能都是由许多不同的用例图所组成的。
系统用例图如图3-1、图3-2所示。
图3-1 管理员用例图
图3-2 工作人员用例图
3.5系统流程图
流程图就是用它已经特定的图形符号以及相应的线条，用来展现出系统在执行中的整个的过程。由于这种图形能够很方便的描绘系统的一系列流程，所以它的所有的图形符号是比较关键的，基本都是一个图形符号就能表示某个过程的一个单独的步骤。流程图不只是提供出比较完整、全面的执行过程，而且在整个团队的协作设计过程中，还可以发现其中有可能存在的缺陷以及不足，便于在后续的过程中能够及时的纠正和完善系统。
通过流程图可以对系统的需求和相关过程进行分析，能够详细的细分到每个部分的设计。对于设计者来说在开发过程中能够使用流程图作为基础，可以快速提高自身的逻辑思想，并且还能在后续的操作中能够有章可循，在系统的设计中最重要的就是程序的设计，然后才是程序的具体编写，流程图便是在设计过程中重要的工具,以下就是部分流程图设计。
登录流程图和添加信息流程图分别如图3-3、图3-4所示。
图3-3 登录流程图

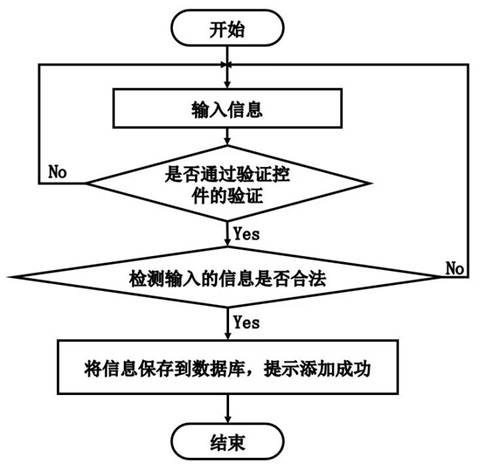

图3-4 添加信息流程图
4 系统设计
4.1系统功能结构设计图
本次系统所涉及到的有关的功能，都是用功能结构图来简洁和清晰的表示出来，功能结构图就是能够把比较复杂的功能结构用图的形式清晰的描绘下来，并且为后续的设计以及测试等模块提供了明确的方向，在构思功能结构图的时候，便可以给设计的过程带来一定的思维导向，不至于在设计过程中有所遗漏，可以尽可能的明确系统所涉及到的功能。

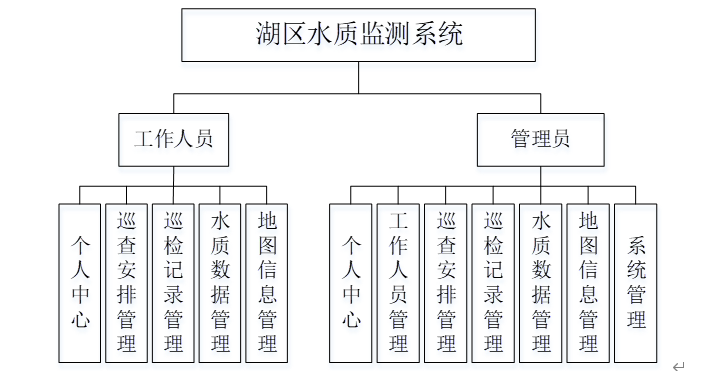

系统的功能结构图如图4-1所示。
图 4-1系统功能结构图
4.2数据库设计
4.2.1数据库设计原则
学习程序设计，如果要了解数据库管理系统或者是根据需求而制定的系统接口，就必须创建一种数据库管理系统的模式，用来保存数据资料，这样当在应用编程过程中时候，就不需要再向操作系统页面上加载信息，进而增加了整个系统的工作效率。信息库管理系统中保存着许多数据，应该说是一个管理信息系统建设的中心和基础，而信息库管理系统也为管理信息系统建设提出了新增、删除、更改和搜索的操作功能，使管理信息系统建设能够迅速地查询所需要的数据，而不会直接从程序代码中查找。信息库管理系统通过将信息表的各个组成部分按照特定的方法准确地合并，排序和组成信息库管理系统。
通过对湖区水质监测系统的主要功能信息进行规划并分为若干功能实体信息，实体信息将使用E-R图加以表示，本系统的主要功能实体图如图4-2、图4-3、图4-4、图4-5所示。
图4-2巡检记录实体图

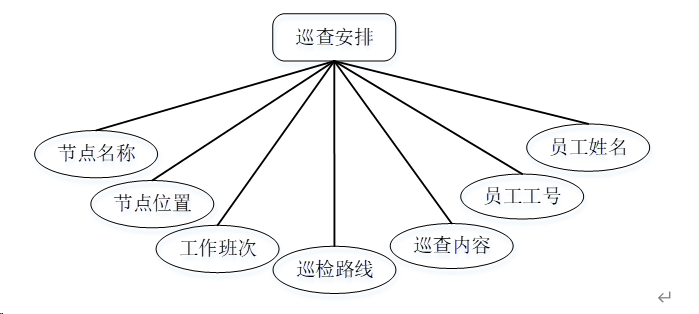

图4-3巡查安排实体图

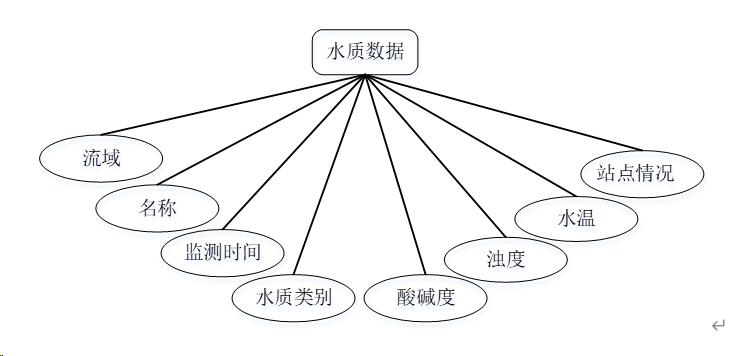

图4-4水质数据实体图
图4-5工作人员实体图
5系统详细设计
5.1系统登录模块实现
系统用户登录，在登录页面选择需要登录的角色，再正确输入用户名和密码后，进入操作系统进行操作；如图5-1所示。
图5-1系统登录界面
5.2管理员模块实现
管理员进入主界面，主要功能包括对个人中心、工作人员管理、巡查安排管理、巡检记录管理、水质数据管理、地图信息管理、系统管理等进行操作。管理员主界面如图5-2所示：
图5-2管理员主界面
管理员点击工作人员管理。在工作人员页面输入员工工号和员工姓名进行查询、新增或删除工作人员列表，并根据需要对工作人员详情信息进行详情、修改或删除操作；如图5-3所示：
图5-3工作人员管理界面

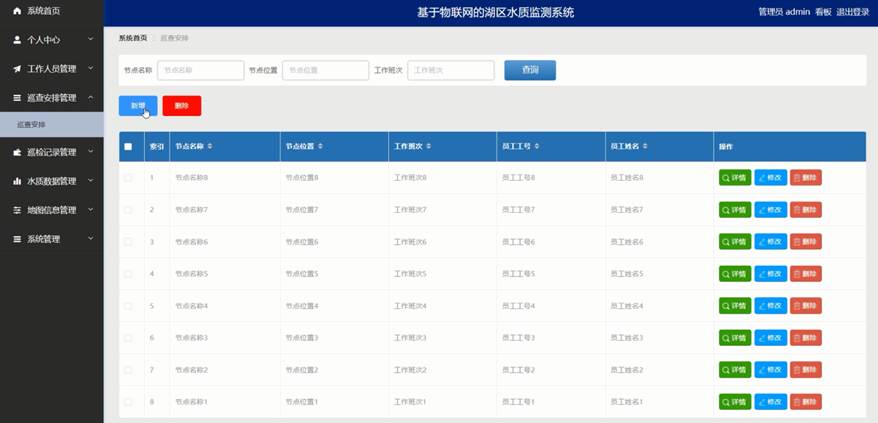

管理员点击巡查安排管理。在巡查安排页面输入节点名称、节点位置和工作班次进行查询、修改或删除巡查安排列表，并根据需要对巡查安排详细信息进行详情、修改或删除操作。如图5-4所示：
图5-4巡查安排管理界面
管理员点击巡检记录管理。在巡检记录页面输入节点名称和节点位置进行查询或删除巡检记录列表，并根据需要对巡检记录详细信息进行详情或删除操作。如图5-5所示：
图5-5巡检记录管理界面
管理员点击水质数据管理。在水质数据页面输入流域、名称和选择站点情况进行查询、新增、删除或导入水质数据列表，并根据需要对水质数据详细信息进行详情、修改或删除操作。如图5-6所示：
图5-6水质数据管理界面
管理员点击地图信息管理。在地图信息页面输入地图名称进行查询、新增或删除地图信息列表，并根据需要对地图详细信息进行详情、修改或删除操作。如图5-7所示：
图5-7地图信息管理界面

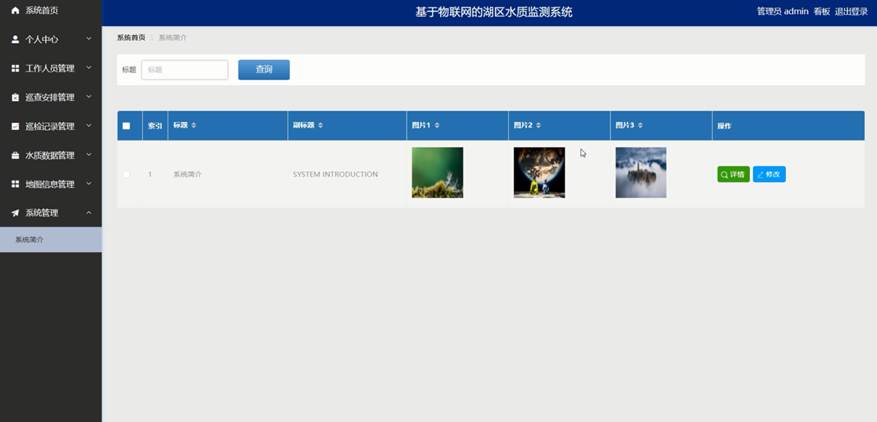

管理员点击系统管理。在系统简介页面输入标题进行查询系统简介列表，并根据需要对系统简介详细信息进行详情或修改操作。如图5-8所示：
图5-8系统管理界面

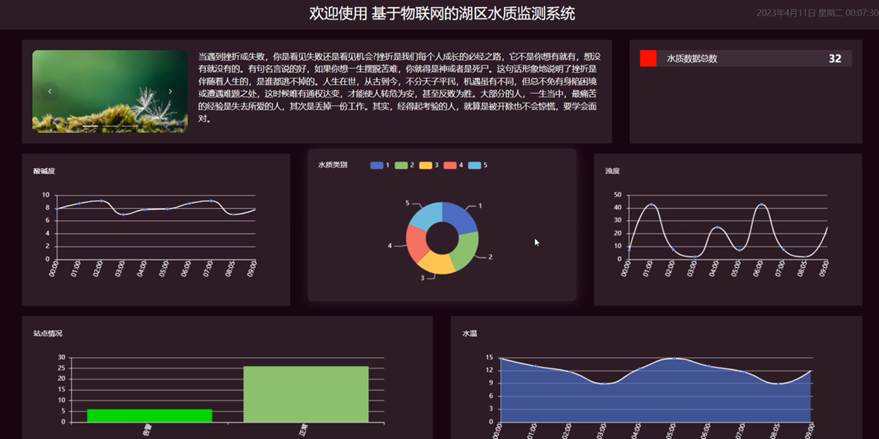

管理员点击主界面右上角的看板，可以查看到系统简介、水质数据总数、酸碱度、水质类别、浊度、站点情况和水温等等实时的分析图进行可视化管理；如图5-9所示：
图5-9看板界面
5.3工作人员模块实现

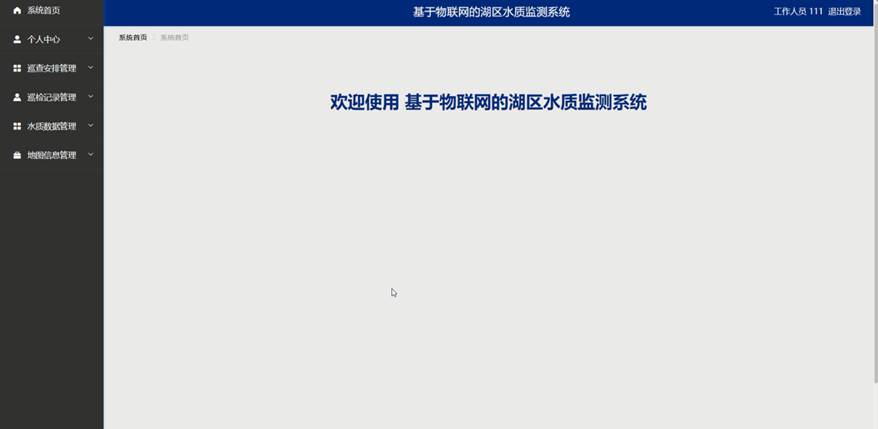

工作人员进入系统可以对巡查安排管理、巡检记录管理、水质数据管理、地图信息管理等功能进行操作。工作人员主界面如图5-10所示：
图5-10工作人员主界面
工作人员点击巡查安排管理。在巡查安排页面输入节点名称、节点位置和工作班次进行查询巡查安排列表，并根据需要对巡查安排详细信息进行详情或巡检记录操作。如图5-11所示：
图5-11巡查安排管理界面

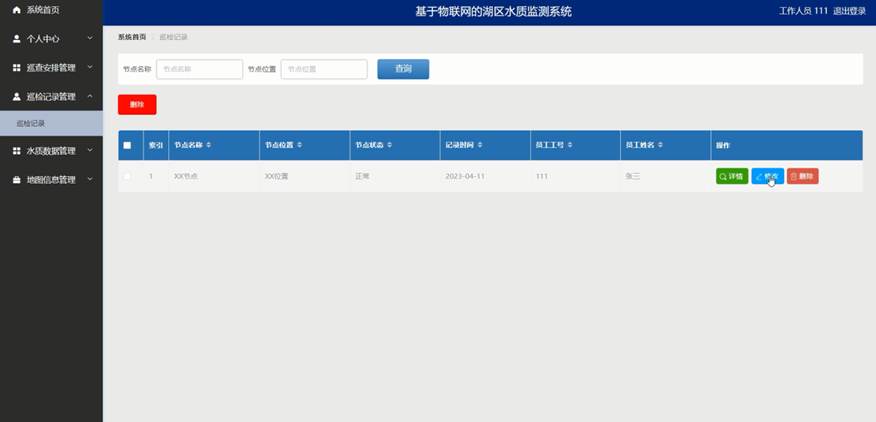

工作人员点击巡检记录管理。在巡检记录页面输入节点名称和节点位置进行查询或删除巡检记录列表，并根据需要对巡检记录详细信息进行详情、修改或删除操作。如图5-12所示：
图5-12巡检记录管理界面
