三极管和MOS管的降额使用设计实战
三极管和MOS管的降额使用设计实战
在我们设计的电子产品设计中，器件的长期可靠性是衡量产品质量的核心标准，需要我们设计中预留足够的margin, 意味着设计时需要留出足够的冗余，即需要降额设计。三极管与MOS管作为最基础的半导体器件，其稳定性直接决定了整个系统的寿命和性能。实际工程应用表明，适当的降额设计可以将器件失效率降低 6-16 倍，是提升产品可靠性最有效的手段之一。本文结合我过往的设计和调试案例，深入三极管与MOS管的降额设计理念，从核心原理到实战案例，解决工程师在实践中可能会遇到的常见问题，旨在帮助大家建立一套完整而可靠的器件选型与应用方法论，并能应用在实际项目的设计和分析中。
对于每一位硬件工程师而言，最激动人心的时刻莫过于设计的电路板在客户手上完美运行。然而，从我们设计的样卡到可靠的量产产品之间，存在一道看不见却至关重要的鸿沟，那就是“可靠性设计”。很多在测试台上表现良好的原型机，一旦进入实际应用环境，特别是在经历温度波动，长时间运行和电压波动的考验后，便会开始出现各种意想不到的故障。其中，开关管和功率器件的失效是最常见也最致命的问题之一。
比如大家最常见的疑惑就是为什么数据手册上标称可以承受60A电流的MOS管，在实际20A的应用中就烧毁了？为什么一个简单的三极管线性稳压电路，在夏天会频繁出现故障？
一、电路原理讲解
什么是降额设计？
降额设计，顾名思义就是让元器件工作在其数据手册Datasheet标定的最大额定值之下，并预留一定的margin。其目的不是为了“浪费”器件性能，而是为了应对真实世界中各种不确定因素，从而大幅提升产品的平均无故障时间（MTBF）和整体寿命。这些不确定因素包括：环境温度变化，输入电压波动，负载瞬态变化，器件自身参数的离散性以及长期老化等。
降额设计的核心是应力比控制，即实际工作应力与额定应力的比值。根据 GJB/Z 35-1993中元器件降额准则，降额分为三个等级：
I 级降额（最严格）：功率降额系数 0.5-0.6，适用于高可靠性要求场合
II 级降额（中等）：功率降额系数 0.6-0.75，适用于一般工业应用
III 级降额（最宽松）：功率降额系数 0.75-0.8，适用于成熟标准设计
备注：专栏中提到的所有规范文档，都会免费分享给大家。
为何必须进行降额？因为这是可靠性运行的基石。由于半导体器件的失效概率与其工作应力，特别是结温（Junction Temperature, Tj），呈现指数级的关系。根据经典的Arrhenius模型，温度每升高10摄氏度，半导体器件的寿命大约会缩短一半。大家牢记这个模型，其应用非常广泛，电解电容的寿命也有类似的规律，在实际的设计考量中非常实用。降额设计的本质核心目标，就是通过控制电应力（电压和电流）和热应力（功率损耗），将器件的结温控制在一个绝对安全的范围内。
功率降额公式：P 允许 = P 额定 × (Tj 最大 - Tc 实际)/(Tj 最大 - 25)
核心参数解读与降额目标
降额设计必须围绕几个关键参数进行。比如对于三极管BJT来说，至少有以下三个关键参数
第一个是集电极-发射极电压 Vce。这是三极管在截止或放大状态下承受的主要电压。降额的目标是防止在电源电压过冲或感性负载尖峰时，Vce超过其额定值，导致二次击穿（Second Breakdown）而永久损坏。
第二个是集电极电流 Ic。这是流过三极管的主要工作电流。降额的目标是限制功耗和热量产生，同时避免电流过大导致键合线熔断或芯片过热。
第三个是功耗 Pd。这是三极管热设计的核心。Pd等于Vce*Ic。功耗直接决定了芯片的温升。

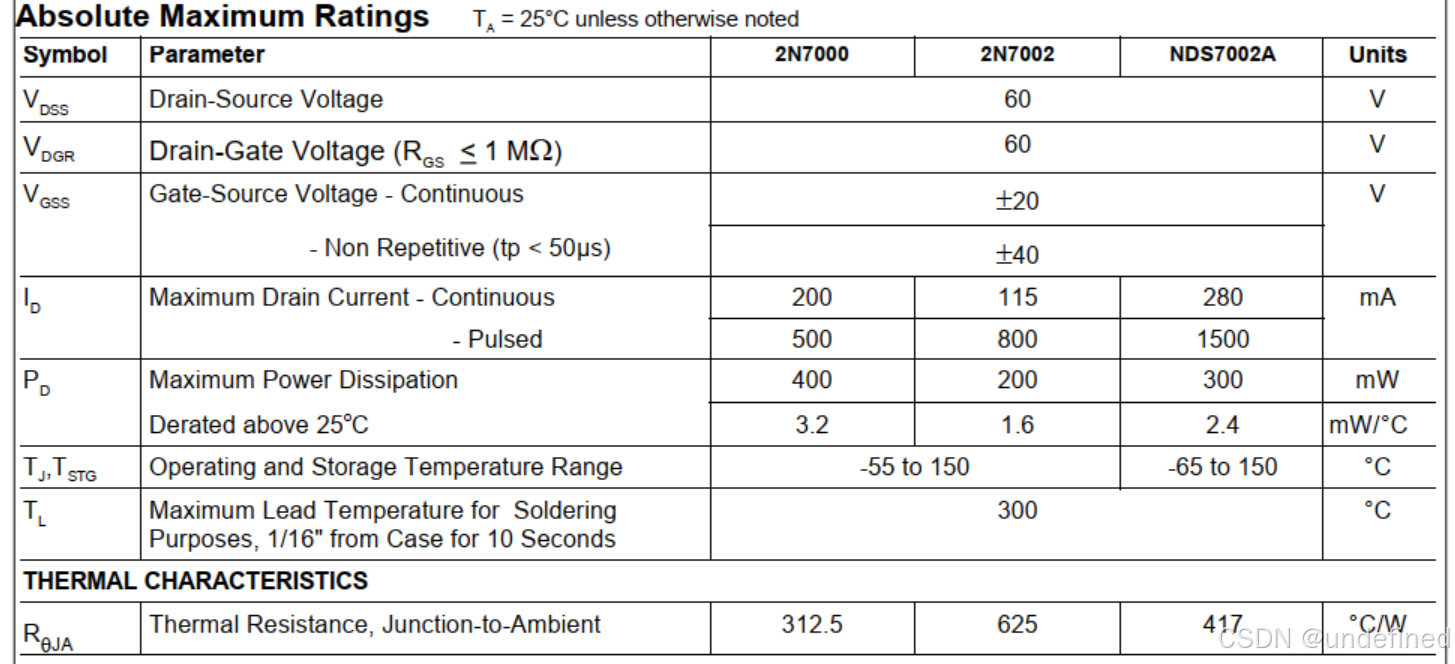

对应手册里面有很多描述，比如下面的极限参数的要求，absolute maximum表示任何情况下都不能超过的指标，但凡超过，元器件很可能就会快速损坏或失效。同时很多新手朋友会以这里的参数做设计，这是不对的，实际的设计经验是设计要远小于absolute maximum value才行，否则会出现各种问题。设计主要参考的是后面的推荐设计参数，并以此预留一个的余量，这样就能保证设计的安全和可靠。
对于MOS管（MOSFET）对应有4个指标，多的一个是SOA, 即安全工作区，尤其对于功率MOS需要重点考虑。
第一个是漏极-源极电压 Vds。类似于Vce，这是MOS管关闭时承受的主要电压。必须为输入电压的尖峰和开关振铃（Ringing）预留足够裕量。
第二个是漏极电流 Id。虽然MOS管通常有很高的脉冲电流能力，但我们更应关注其连续电流能力和与之相关的功耗。
第三个是导通电阻 Rds(on)。这是MOS管作为开关时最重要的参数之一。它直接决定了导通损耗，并且具有很强的正温度系数，即温度越高，电阻越大，损耗也越大，形成恶性循环。
第四个是安全工作区（SOA）。这是MOS管最重要的图表。它定义了在不同Vds电压下，MOS管可以安全工作的最大Id电流和时间。任何时候，器件的工作点都不能超出SOA曲线的范围。每个手册中都有这个图，大家可以找一份仔细看看。SOA 安全工作区降额一般要求是：
热限制区域：降额率 0.8%/℃
二次击穿区域：降额率 0.5%/℃
温度降额系数：I 降额 = Isoa × (Tj 最大 - Tc 实际)/(Tj 最大 - 25)

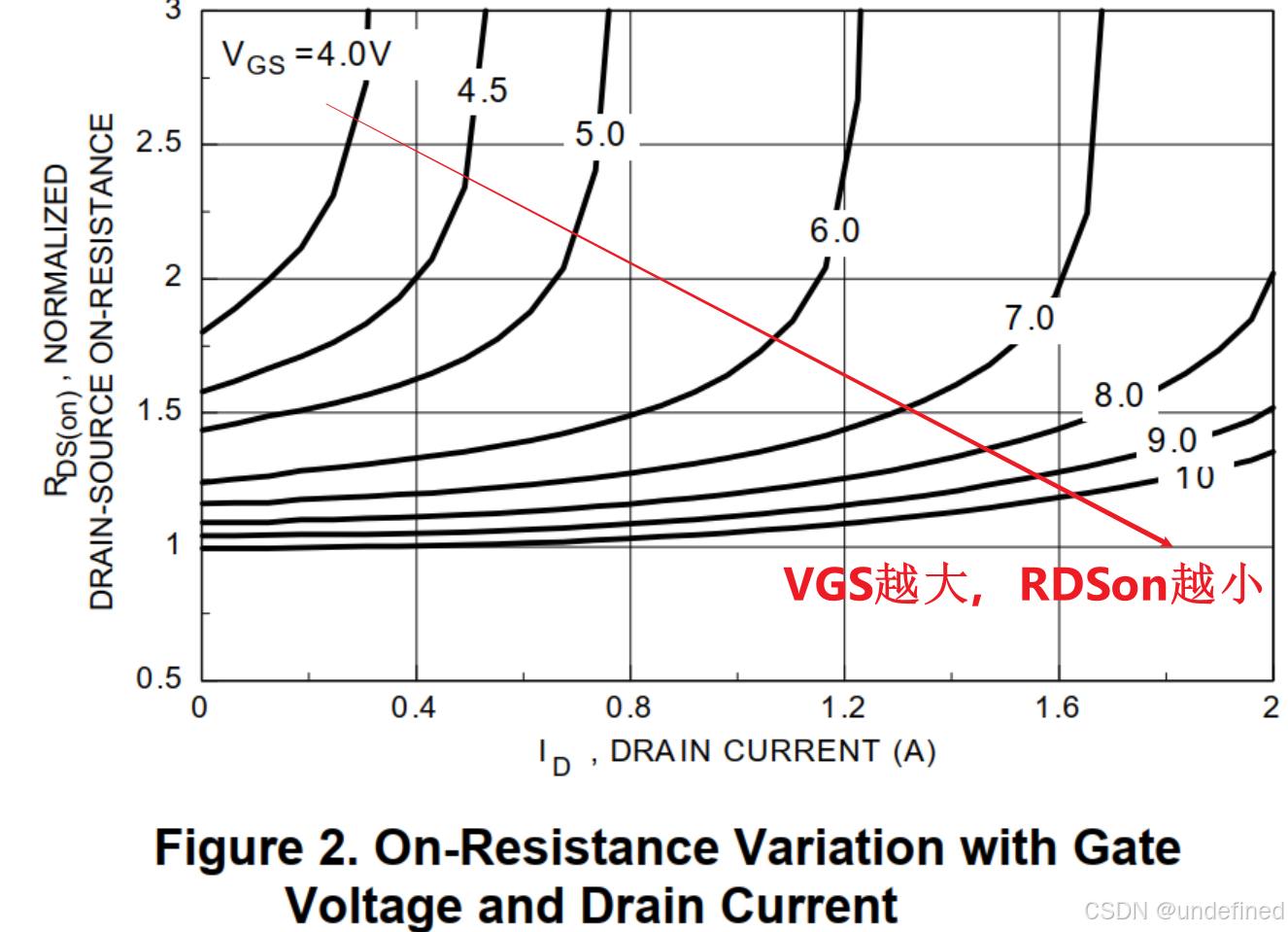

以上的几个参数是需要重点考虑的，但并不代表其他的参数就不重要了，比如还有VGSth表示MOS的打开电压，这个也要预留足够的余量，确保管子由于工艺制成能充分打开，而对于功率应用则需要这里电压比较大，保证能有更小的Rdson. 因为由下图可以看到VGS越大，电阻越小，这个对于开关功率应用是非常重要的。
也可以由这个图来理解，会更深入：VGS越大，Rdson越小。大家记住这个规律，实际非常有用。
4. 关键的计算公式
降额设计的核心离不开热量计算，而其基础是下面这个公式：
结温计算公式：Tj = Ta + Pd * Rth_ja
Tj： 芯片内部的结温（单位：°C），这是我们最终要控制的目标。一般建议控制在125°C以下，对于高可靠性应用甚至建议在110°C以下。
Ta： 环境温度（单位：°C），即设备所在环境的温度，需要考虑最恶劣的情况，如夏天封闭的机箱内部。
Pd： 器件的实际功耗（单位：W）。
Rth_ja (θja)： 结到环境的热阻（单位：°C/W）。它表示器件每消耗1W功率，结温会比环境温度高多少度。这个值可以在数据手册中查到，它的大小极大地依赖于封装和PCB布局。

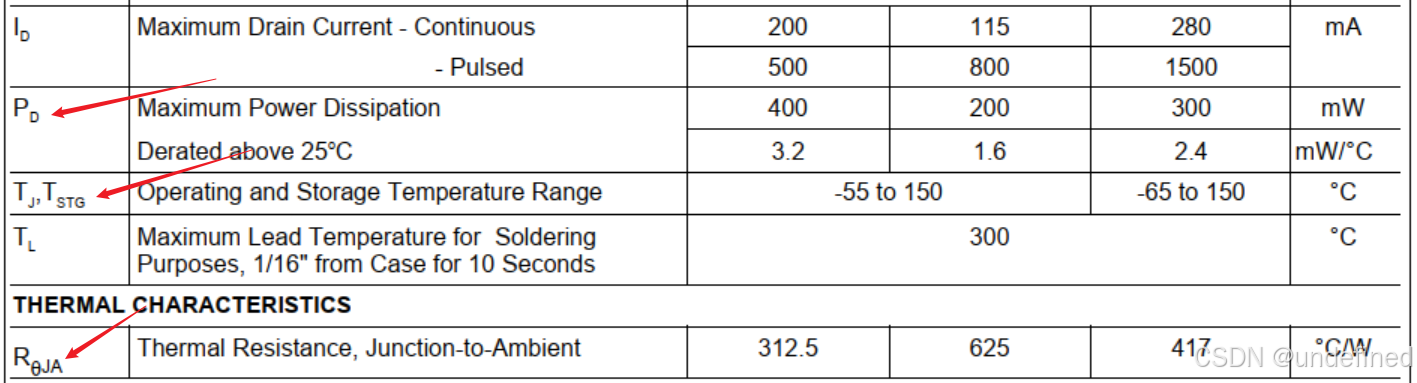

每个MOS管的datasheet里面都会明确标注相关的信息，如下图。根据这些信息结合实际场景的电流情况就能估算温度时候可控？
大家牢记上面的公式和方法，因为所有散热相关的计算和应用都是以此公式方法为基础，后面的电源，包括LDO和开关电源，芯片的功耗，散热，CPU/GPU的计算等等都是以此为基础展开的，本质和底层公式逻辑都一样。
二、案例拆解
理论可能比较枯燥，虽然我们尽量图标化让大家更好的理解，接下来我们通过几个用的最多最常见的案例，一步步对降额设计的应用进行拆解。
案例1：三极管线性稳压器的“热”问题
设计目标： 设计一个简单的线性稳压电源，将12V直流电压稳定到5V，为后级电路提供最大300mA的电流。框图大概如下
选型： 新手工程师小王选择了一款非常常见的NPN型功率三极管TIP41C。
初步分析： 查阅TIP41C数据手册，关键参数如下：
Vceo_max: 100V
Ic_max: 6A
Pd_max: 65W (在Tc = 25°C时)
Tj_max: 150°C
Rth_jc: 1.92 °C/W (结到外壳热阻)
看起来，这个三极管的参数余量巨大，小王想着区区300mA的应用简直是大材小用，游刃有余。于是迅速搭建了电路，在实验室测试也一切正常。然而，产品在夏季的客户现场开始出现批量失效。
问题拆解与降额计算分析
1. 实际工作Vce = 输入电压 - 输出电压 = 12V - 5V = 7V。LDO中这就是dropout, 实际中需要重点关注的参数。
2. Vce(7V) << Vceo_max(100V)。电压降额比例为7%，从这个方面来说是非常安全。
3. 实际工作Ic = 300mA = 0.3A。且Ic(0.3A) << Ic_max(6A)。电流降额比例为5%，也非常安全。
但是，通过热应力分析（记住问题的关键）：计算功耗Pd： Pd = Vce * Ic = 7V * 0.3A = 2.1W。
藏在数据手册的陷阱： 工程师小王看到了Pd_max高达65W，认为2.1W的功耗毫无压力，这是很多工程师最容易犯的错误，大家一定注意。因为他忽略了一个致命的条件：“at Tc = 25°C”。Tc是外壳温度，这意味着要实现65W的功耗，你必须有能力将三极管的外壳强制冷却并维持在25°C，这在实际应用中几乎不可能，也不现实的，因为管子一直在发热。
所以，必须要实际结温计算！注意，再强调一遍，必须通过实际的结温计算，即在没有散热器的情况下，我们需要用结到环境的热阻Rth_ja来计算。对于实际用得TO-220封装，在自然对流下，典型的Rth_ja约为62 °C/W。且假设机箱内最恶劣的环境温度Ta为50°C。
能快速得到：Tj = Ta + Pd * Rth_ja = 50°C + 2.1W * 62°C/W = 50 + 130.2 = 180.2°C！
因此有结论： 计算出的结温180.2°C，已经远远超过了其最大允许结温150°C。三极管必然会因过热而烧毁。这完美解释了为什么产品在冬天低loading状态下工作正常，但夏季高温环境下会批量失效。
那么怎么解决呢？解决方案与重新设计思路。我们的目标是将Tj控制在一个安全范围内，比如110°C，105°左右。
比如，当110目标所需总热阻 Rth_total_needed = (Tj_target - Ta_max) / Pd = (110°C - 50°C) / 2.1W = 28.6 °C/W。
大家注意，这个总热阻包括了Rth_jc（结到外壳）加上Rth_cs（外壳到散热器，通常为0.5-1°C/W）加上Rth_sa（散热器到空气）。
因此所需散热器的热阻 Rth_sa = Rth_total_needed - Rth_jc - Rth_cs = 28.6 - 1.92 - 1 = 25.68 °C/W。这意味着我们必须为TIP41C选择一个热阻小于25.68 °C/W的散热器，并使用导热硅脂良好安装，才能确保其在最恶劣环境下依然可靠工作。
通过安装散热器后，温度得到了解决。
案例2：DC-DC降压转换器中MOS管的选型
设计目标： 设计一个同步Buck降压转换器，将24V输入转换为12V输出，负载电流为10A，开关频率f_sw为200kHz。大概的方案框图如下
选型： 工程师小李为高边（High-Side）和低边（Low-Side）都选择了一款N-Channel MOSFET，其关键参数如下：
Vds_max: 60V
Id_max: 80A (在Tc = 25°C时)
Rds(on)_max: 5 mΩ (在Vgs=10V, Tj=25°C时)
Rds(on)温度系数: 1.5倍 (在Tj=125°C时)
tr (上升时间): 15 ns, tf (下降时间): 10 ns
Rth_ja: 50 °C/W
问题拆解与降额计算：
首先对于工作Vds = 输入电压 = 24V。
Vds(24V) << Vds_max(60V)。电压降额比例为40%，考虑的开关尖峰，这个裕量是合理且必要的。
然后对于热应力分析，需要精细计算，首先是占空比 D = Vout / Vin = 12V / 24V = 0.5。
接着预估工作结温： 在计算功耗前，我们需要先预估一个结温，因为Rds(on)与温度相关。我们先假设Tj为125°C。
接着计算在工作温度下的Rds(on)： Rds(on)@125°C = Rds(on)@25°C * 温度系数 = 5 mΩ * 1.5 = 7.5 mΩ。温度越高，Rdson越小。
有以上的条件，可以计算高边MOS管(Q1)的功耗：
其导通损耗 P_cond_Q1: I_rms_Q1 = Iout * sqrt(D) = 10A * sqrt(0.5) ≈ 7.07A。
P_cond_Q1 = I_rms_Q1^2 * Rds(on)@125°C * D = 7.07^2 * 0.0075 * 0.5 ≈ 0.187W。
其开关损耗 P_sw_Q1: P_sw_Q1 = 0.5 * Vin * Iout * (tr + tf) * f_sw = 0.5 * 24V * 10A * (15ns + 10ns) * 200kHz
= 120 * 25e-9 * 200e3 = 0.6W。这里主要是开关损耗为主的，这也是上管选型需要重点考虑的对象。
所以，总功耗 P_total_Q1 = P_cond_Q1 + P_sw_Q1 = 0.187W + 0.6W = 0.787W。
计算低边MOS管(Q2)的功耗：
1. 导通损耗 P_cond_Q2: 低边MOS管在(1-D)时间内导通，且电流为负载电流。
P_cond_Q2 = Iout^2 * Rds(on)@125°C * (1-D) = 10^2 * 0.0075 * (1-0.5) = 0.375W。
2. 开关损耗 P_sw_Q2: 低边MOS管是零电压开通，开关损耗主要发生在关断过程，且有体二极管反向恢复损耗，此处为简化，我们先忽略这部分，认为其开关损耗远小于高边。
3. 总功耗 P_total_Q2 ≈ P_cond_Q2 = 0.375W。下管主要是导通损耗，跟上管不一样，所以选型要重点关注Rdson。
由以上的信息，就可以对结温验算：先假设环境温度Ta为60°C，PCB布局良好，无额外散热器。
Tj_Q1 = Ta + P_total_Q1 * Rth_ja = 60°C + 0.787W * 50°C/W = 60 + 39.35 = 99.35°C。
Tj_Q2 = Ta + P_total_Q2 * Rth_ja = 60°C + 0.375W * 50°C/W = 60 + 18.75 = 78.75°C。
结论： 计算出的高边MOS管结温约为99.35°C，低于我们预估的125°C，也低于建议的安全上限110°C。这表明当前设计在热方面是安全的，降额是充分的。如果计算结果高于110°C，则需要考虑更换Rds(on)更低或开关速度更快的MOS管，或者通过优化PCB布局（增加散热铜皮）来降低Rth_ja。
启芯的建议：大家可以找几个类似的电源，自己算一遍，计算之后就能理解上管和下管该如何选择，上管和下管哪个以Rdson为主，哪个以Qg为主？为什么？

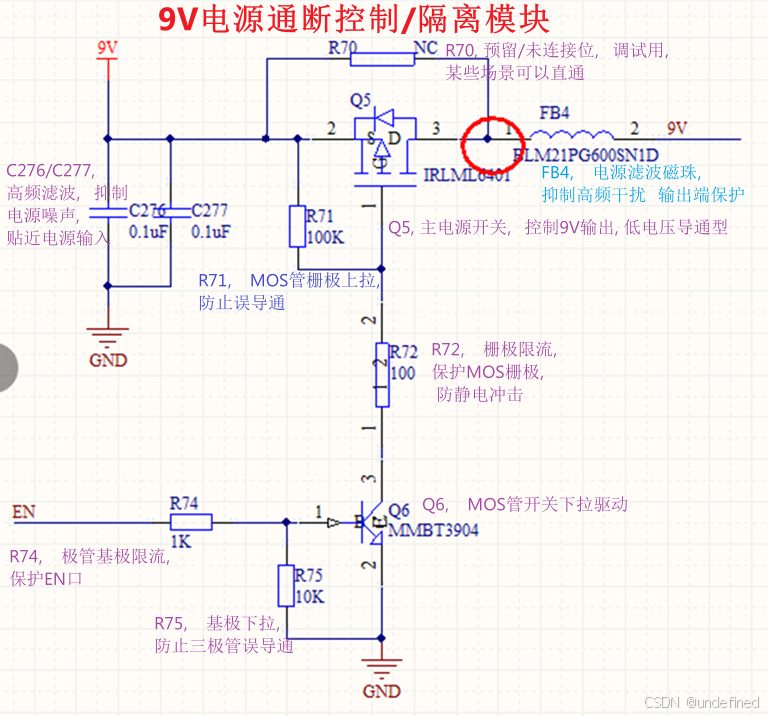

案例3：9V电源通断控制和隔离模块的电路分析
该电路为9V电源通断控制/隔离模块，采用N沟MOS和三极管进行有效电源管理，可实现低功耗控制与滤波保护。以下我会为每个元件的作用、整体电路的工作原理、工程建议等说明，以方便大家更好的理解。
首先，对于电路整体工作原理
C276/C277对9V电源输入进行高频滤波，提升输入电压稳定性及抗干扰能力。
Q5为P沟道MOSFET，从9V电源向后级输出提供主电源通断功能。当MOS管栅极被拉低时导通，9V通过FB4进入后级负载。
栅极正常由R71 100kΩ进行上拉，保持MOS管关断，防止悬空带来的误导通。
控制端EN信号经R74限流后驱动Q6，Q6导通时将MOS管栅极拉低，使Q5导通，实现电源输出。
R72为栅极限流，防止开关切换瞬间大电流损坏MOS管，保障门极安全。
R75将Q6基极下拉，防止由于EN端口浮空或干扰时三极管误导通。
FB4为输出端滤波磁珠，抑制高频噪声和电磁干扰，提升后级负载输入品质。
R70为预留调试/保护位，NC表示未装，不影响正常工作。
然后，如果需要优化，我的工程改进建议如下
根据实际MOS管型号与EN驱动电压，R71上拉、电流限流R72可适当调整至10k~470kΩ及10~100Ω，优化开关速度与抗干扰能力。这个实际根据测试去优化
如负载电流较大或干扰环境恶劣，可提升C276/C277容量至1μF，增加输出侧滤波。
三极管选型应与EN端口电平兼容，确保可靠驱动MOS管开关。
MOS管建议选型为低Rds(on)、高额定电流型号，提升通断能力及系统可靠性。
PCB布线应加宽9V主电源路径与地线，并保证MOS管、磁珠焊盘可靠接地。
若需实现反向隔离或输入反接保护，可加装肖特基二极管于输入侧。
最后，启芯小结：本电路可实现9V电源高效通断控制，具备良好的抗干扰与低功耗特性，应用于小型DC电源隔离、智能电源模块及系统时序管理场合。
三、工程问题与解决
问题1：MOS管在感性负载下，远低于额定电压和电流却频繁损坏
问题分析： 这通常是由于感性负载（如电机，继电器）在关断瞬间产生的反向电动势尖峰导致的。这个尖峰电压（Vds）会远超电源电压，瞬间突破MOS管的Vds_max，导致其发生雪崩击穿而损坏。即使尖峰能量很小，在SOA图上可能也已经超出了限制。
解决方法：
方案1是增加吸收电路。在MOS管的D-S两端并联一个RC缓冲电路（Snubber）或TVS二极管，用于吸收和钳位这个尖峰电压。Snubber的连接电路可以参考下面案例
方案2采用续流二极管。对于直流感性负载，最简单有效的方法是在负载两端并联一个高速的续流二极管（Freewheeling Diode）。
方案3选择更高电压等级. 在设计初期就预估尖峰电压，选择Vds_max有足够裕量的MOS管，例如在24V系统中选用60V甚至80V的MOS管。
问题2：多个MOS管并联使用时，出现“链式反应”烧毁

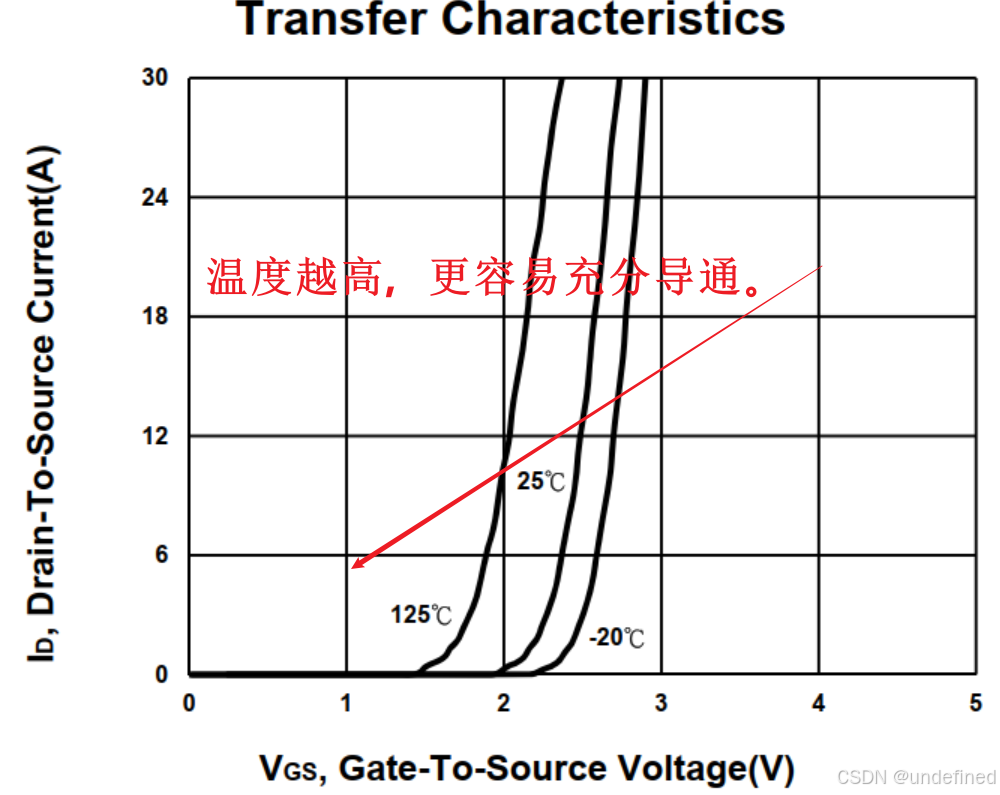

问题分析： 并联MOS管是为了增大电流输出能力，降低ESR，这在很多常用应用非常多。但如果处理不当，会因为参数不一致导致电流分配不均。MOS管的Rds(on)有正温度系数，哪个管子温度略高，其Rds(on)就会变大（这个可以参考翻看前面贴的图），分担的电流会减小，这是一种负反馈，有利于均流，也就是温度高的低电流，温度低的大电流，从而保证电流和温度的平衡关系。然而，这里有一个危险的因素是其阈值电压Vgs(th)具有负温度系数，也就是温度越高的管子，在相同的驱动电压下会更早，更充分地导通，从而抢占更多的电流，导致自身温度进一步升高，形成热失控的正反馈，最终烧毁。如下图
解决方法有如下几个常用的推荐给大家
第一是分仓驱动，即每个MOS管的栅极（Gate）都独立串联一个小的电阻（如2.2-10Ω），这可以抑制并联时可能发生的寄生振荡，并轻微影响开通速度，帮助动态均流。注意这个电阻值需要实测，确保不影响MOS管的开通速度及正常工作。
第二是PCB对称布局，确保从驱动芯片到每个MOS管的栅极走线长度，宽度完全一致。并联MOS管的源极和漏极的走线也要做到尽可能对称，以保证静态阻抗一致。
第三是同批次选型，这个没做过实际量产项目的一般是无法理解的。原则就是尽可能选用同一品牌，同一批次的MOS管，以减小参数的离散性。
第四是热设计均衡。可以将并联的MOS管放置在同一块散热器或同一片大的散热铜皮上，确保它们工作在相近的温度，促进热均衡。这个在实际的板卡设计中应用也很多。
问题3：为什么我的MOS管驱动不足或驱动过慢？
问题分析： MOS管是一个由电压驱动的器件，其输入端是一个电容（Ciss）。要使其快速开通，驱动电路必须能提供足够大的瞬时电流来对这个输入电容充电。如果驱动电流不足（比如直接用微控制器的I/O口驱动），会导致开关上升/下降时间过长，极大地增加了开关损耗（见上面案例中的公式），从而导致MOS管过热。
解决方法：
使用专用栅极驱动IC： 对于需要快速开关的应用（如开关电源，电机驱动），必须使用专用的MOSFET栅极驱动器（Gate Driver）。它们能提供数安培的峰值拉灌电流，确保MOS管在纳秒级完成开关动作。
优化驱动环路： 驱动IC到MOS管栅极和源极的环路面积要尽可能小，以减小寄生电感，防止振荡。
总结与建议
降额设计是专业硬件工程师与业余爱好者的分水岭，它体现了对产品全生命周期的责任感。它不是一个孤立的步骤，而应贯穿于整个设计流程。
核心建议：
1. 永远不要相信“最大额定值”： 数据手册中的最大值是在极端理想条件下测得的，它们是器件的“生存极限”，而非“工作推荐值”。大家要重点关注SOA图和各种条件下的典型值。
2. 温度是最主要的失效原因： 任何功耗器件的设计，本质上都是热设计。精确计算功耗，并根据最坏情况下的环境温度，通过计算来验证结温是否在安全区内。
3. 动态应力比静态应力更危险： 电压尖峰和电流冲击是器件的隐形杀手。必须对感性负载和高速开关应用中的瞬态过程给予足够的重视。
4. 建立降额规范： 成熟的研发团队都有一套内部的降额标准。以下是一个通用的参考，可以根据产品的重要性和成本进行调整：
|
参数类型 |
推荐降额范围 |
关键考量 |
|
电压(Vce, Vds) |
70% - 80% |
为线路尖峰，浪涌和振铃留出足够裕量 |
|
电流 (Ic, Id) |
50% - 70% |
主要为了控制功耗和温升 |
|
结温 (Tj) |
Tj_max - 25°C至Tj_max - 40°C |
例如150°C的器件，建议最高工作在110-125°C |
|
功耗 (Pd) |
根据结温反推 |
功耗降额本身不是目的，控制结温才是 |
5. 仿真与实测结合： 在设计的早期阶段，使用热仿真工具可以帮助预测温度分布。在样品阶段，必须在高温箱中进行满载老化测试，并使用热像仪或热电偶实际测量关键器件的温度，以验证降额设计的有效性。
最后，把我常用的快速评估方案分享给大家，如何确定最优降额系数
1、工程实践经验：
消费电子产品：功率降额 70%，电压降额 80%
工业控制设备：功率降额 60%，电压降额 75%
汽车电子应用：功率降额 50%，电压降额 70%
军用/航天级：功率降额 40%，电压降额 60%
2、计算工具：
降额系数 = (额定参数 - 安全余量)/额定参数
安全余量 = 最恶劣工况参数 × 1.2（20%工艺裕量）
3、三极管降额设计关键参数至少满足
集电极电流降额至额定值的 70-80%
集电极-发射极电压降额至额定值的 80%
功耗降额至额定值的 60-75%
结温控制在 125℃以下（硅器件）
4、MOS 管降额设计关键参数至少满足
漏源电压降额至击穿电压的 80%
漏极电流降额至额定电流的 85%
栅源电压控制在±15V 以内
SOA 工作点保持 20%以上裕量
掌握了以上重要的降额设计，你才能真正从“把电路做出来”迈向“把产品做好”的更高层次。
