屹晶微 EG2132 中压300V半桥驱动芯片技术解析
在半桥功率驱动设计中，平衡性能、可靠性与成本是工程师面临的核心挑战。EG2132作为一款经典的中压驱动解决方案，以其经过市场验证的稳健架构、清晰的同相输入逻辑和实用的驱动能力，在300V级应用中占据了重要地位。本解析旨在系统梳理EG2132的核心特性、工作逻辑与设计关键，着重分析其相较于同系列芯片（如EG2131）的差异化特点，为工程师在变频控制、电源转换等领域的选型与实现提供兼具深度与实用性的参考。
一、芯片核心定位
EG2132是一款成熟稳健、逻辑简洁的中高压半桥栅极驱动芯片。其采用HIN、LIN双通道高电平有效的标准同相输入逻辑，内置硬件死区与互锁，提供1A/1.5A的驱动输出，专为300V母线系统下的电机驱动、开关电源等应用提供高性价比的驱动解决方案。
二、关键电气参数详解
电源电压特性：
- VCC工作电压范围：9V 至 20V

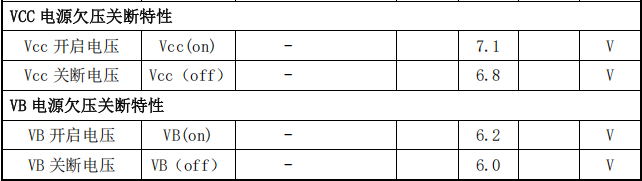

较宽的电压范围提升了电源适应性，典型应用电压为15V。 - VCC开启/关断电压：7.1V / 6.8V（典型）
较低的欠压锁定(UVLO)阈值（V1.1版本修改），迟滞约0.3V，有助于在电压波动时稳定工作。 - VB开启/关断电压：6.2V / 6.0V（典型）
独立的高端悬浮电源欠压保护，确保高压侧驱动可靠性。 - 静态电流：<100μA
低待机功耗。
输入逻辑特性（标准同相逻辑）：
- HIN与LIN均为高电平有效，内置200kΩ下拉电阻。
高电平阈值：>2.8V
低电平阈值：<1.5V
逻辑兼容性： 完美兼容3.3V/5V标准逻辑输出，与绝大多数MCU及PWM控制器接口简单。
输出驱动能力：
- 拉电流能力（IO+）：1.0A（最小0.7A）
- 灌电流能力（IO-）：1.5A
强驱动能力，可有效驱动大多数中功率MOSFET和IGBT。
开关时间特性（典型值@VCC=15V, CL=10nF）：
- 开通延时（Ton）：410ns (LO) / 400ns (HO)
- 关断延时（Toff）：140ns (LO) / 150ns (HO)
- 上升时间（Tr）：180ns
- 下降时间（Tf）：70ns (LO) / 100ns (HO)
- 内部死区时间：250ns（典型）
固定死区，防止直通。
高压耐受能力：
- 高端悬浮电源耐压：300V
适用于工业控制、单相交流整流等中压场景。
三、芯片架构与工作原理
标准同相输入与互锁逻辑：

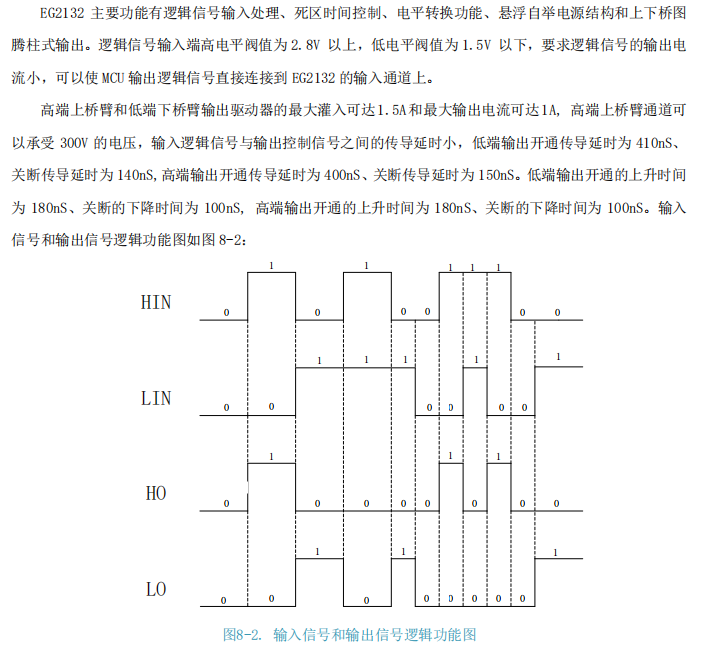

- EG2132采用最易理解的同相控制逻辑：HIN控制HO，LIN控制LO，均为高电平开通。其互锁逻辑体现在：当HIN和LIN输入相同时（同为高或同为低），输出HO和LO均为低电平，强行关闭上下管，这是防止软件错误导致直通的关键硬件保障。
集成自举电源与双路UVLO：
- 自举架构： 经典设计，需外接快恢复二极管和电容。
- 双欠压保护： 分别独立监测VCC和VB电压，任何一路欠压都会强制关闭对应输出，安全性更高。
噪声抑制与可靠性设计：
- 内置脉冲滤波： 滤除输入信号上的窄脉冲干扰。
- 闭锁电路： 确保逻辑状态的稳定，防止误触发。
四、应用设计要点
逻辑接口设计（简单直观）：
- 可直接连接MCU的GPIO或PWM输出。
- 利用其“输入相同则输出全低”的特性，可在紧急停机时将HIN和LIN置为相同电平（通常为低电平），实现快速关断。
自举电路设计：
- 二极管(Db)： 必须选用快恢复二极管（如FR107， UF4007），反向恢复时间应小于100ns。
- 电容(Cb)： 推荐1μF陶瓷电容（X7R），耐压25V以上，紧靠VB和VS引脚布局。
- 计算公式（估算）： Cb ≥ (2 * Qg + 5nC) / (Vcc - Vf -
Vgs_min)，其中Qg为高侧MOS管栅极总电荷。
PCB布局规范：
- 电源去耦： VCC与GND之间需并联0.1μF陶瓷电容（紧靠芯片）和10μF以上电解电容。
- 地线设计： 采用星形接地或单点接地，将大电流功率地（MOS管源极）与芯片信号地在一点连接。
- 驱动走线： HO、LO输出线应短而粗，与栅极电阻的连线尽量短，形成最小回路面积。
栅极电阻配置：
- 取值范围通常为5Ω至100Ω。
- 较小电阻加速开关但增加EMI和振铃；较大电阻减缓开关但降低噪声和开关损耗。
- 可在栅极串联电阻上并联一个反向二极管（阴极接芯片输出），以加速关断过程。
五、典型应用场景
无刷电机/永磁同步电机驱动器：
- 作为三相逆变桥的驱动核心，其可靠的互锁和死区功能是电机安全运行的基石，广泛应用于变频器、电动工具、风机、泵类。
300V级DC-DC开关电源：
- 在高压降压、半桥LLC等拓扑中驱动主开关管，适用于工业电源、通信电源模块。
电动车控制器：
- 用于驱动主逆变桥，300V耐压适配主流车型电池包，强驱动能力保障动态响应。
变频水泵控制器：
- 在单相水泵变频驱动中提供稳定驱动，耐受潮湿环境。
高压D类音频功放：
- 为高效率音频功放提供半桥驱动，快速的开关速度有助于降低失真。
六、调试与故障处理
常见问题与对策：
无输出或输出异常：
- 首先检查VCC电压是否高于7.1V，VB-VS电压是否高于6.2V。
- 核对HIN、LIN输入电平是否符合真值表逻辑，特别是确认MCU初始化后引脚是否为确定状态（避免悬空）。
高端输出（HO）不稳定：
- 重点检查自举电路： 测量自举电容两端电压在高侧导通期间是否稳定。确保自举二极管方向正确且性能良好。
- 检查高侧MOS管的栅极-源极回路是否闭合（VS连接是否正确）。
开关波形振铃或过冲严重：
- 优化PCB布局，缩短驱动回路。
- 增加栅极串联电阻值。
- 在MOS管GS间并联一个数百皮法至1纳法的电容。
芯片发热：
- 检查驱动的MOS管栅极电荷（Qg）是否过大。
- 检查是否存在因布局不良导致的开关振荡，增加了开关损耗。
- 测量VCC电流，确认是否在合理范围内。
七、设计验证要点
逻辑与保护功能验证：
- 互锁功能测试： 输入HIN=LIN=1或HIN=LIN=0，验证输出HO=LO=0。
- 欠压保护测试： 缓慢降低VCC电压，观察在约6.8V时输出是否被禁止；恢复电压至约7.1V时输出是否重新使能。
动态性能测试：
- 死区时间测量： 使用双通道示波器，测量HO上升沿与LO下降沿（同一桥臂）之间的时间差，应约为250ns。
- 驱动能力测试： 连接实际功率MOS管与负载，在满载条件下观测栅极电压波形，应干净、陡峭，无显著回沟或平台。
系统可靠性测试：
- 高压侧供电压力测试： 在最高输入电压、最大占空比条件下连续运行，监测自举电容电压稳定性。
- 温升测试： 在最高环境温度、全功率工况下运行至热稳定，测量芯片表面温度，确保留有充足裕量。
八、总结
EG2132以其标准化的同相输入逻辑、稳健的双路欠压保护和经过优化的开关时序，为中压半桥驱动应用提供了一个可靠、易用且高性价比的经典选择。
它规避了特殊逻辑带来的软件复杂性，通过硬件互锁和死区控制大幅提升了系统固有安全性。
虽然其驱动能力定位于主流中功率市场，但在广泛的电机驱动、电源转换及音频放大领域中，其性能与可靠性已得到充分验证。
成功应用的关键在于规范的自举电路设计、严谨的PCB布局以及对互锁、UVLO等保护功能的充分理解与验证。
文档出处
本文基于屹晶微电子 EG2132 芯片数据手册 V1.1 版本整理编写，并结合中高压半桥驱动电路的通用设计原则与实践经验。具体设计与元器件选型请务必以官方最新数据手册为准，并建议在实际应用中进行全面的性能与可靠性测试。
