考研408--数据结构--day8--遍历序列&线索二叉树

2026-02-07 23:39:41 栏目：最新资讯 7 阅读

（以下内容全部出自上述课程）

二叉树的遍历
- 1. 什么是遍历
- 2. 二叉树的遍历
- - 2.1 二叉树的遍历（手算练习）
  - 2.2 代码
  - - 2.2.1 先序遍历
    - 2.2.2 中序遍历
    - 2.2.3 后序遍历
    - 2.2.4 先序遍历演示过程
- 3. 求遍历序列
- - 3.1 先序
  - 3.2 中序
  - 3.3 后序
- 4. 小结
二叉树的层序遍历
由遍历序列构造二叉树
- 1. 引入
- 2. 遍历序列
- - 2.1 前序+中序
  - 2.2 后序+中序
  - 2.3 层序+中序
- 3. 小结
线索二叉树
- 1. 线索二叉树的作用
- 2. 线索二叉树的存储结构
- - 2.1 中序
  - 2.2 先序
  - 2.3 后序
  - 2.4 对比
- 3. 小结
二叉树线索化
- 1. 中序线索化
- 2. 先序线索化
- 3. 后序线索化

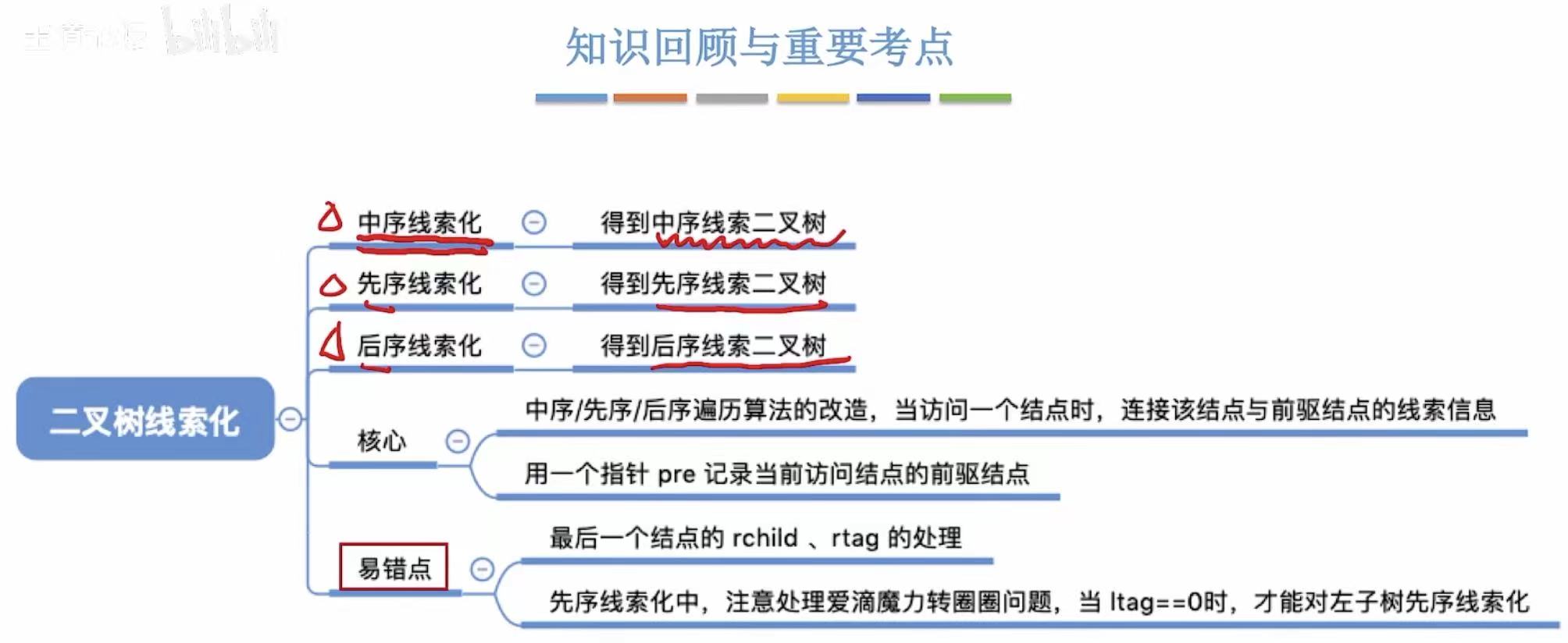

- 4. 小结
在线索二叉树中找前驱后继

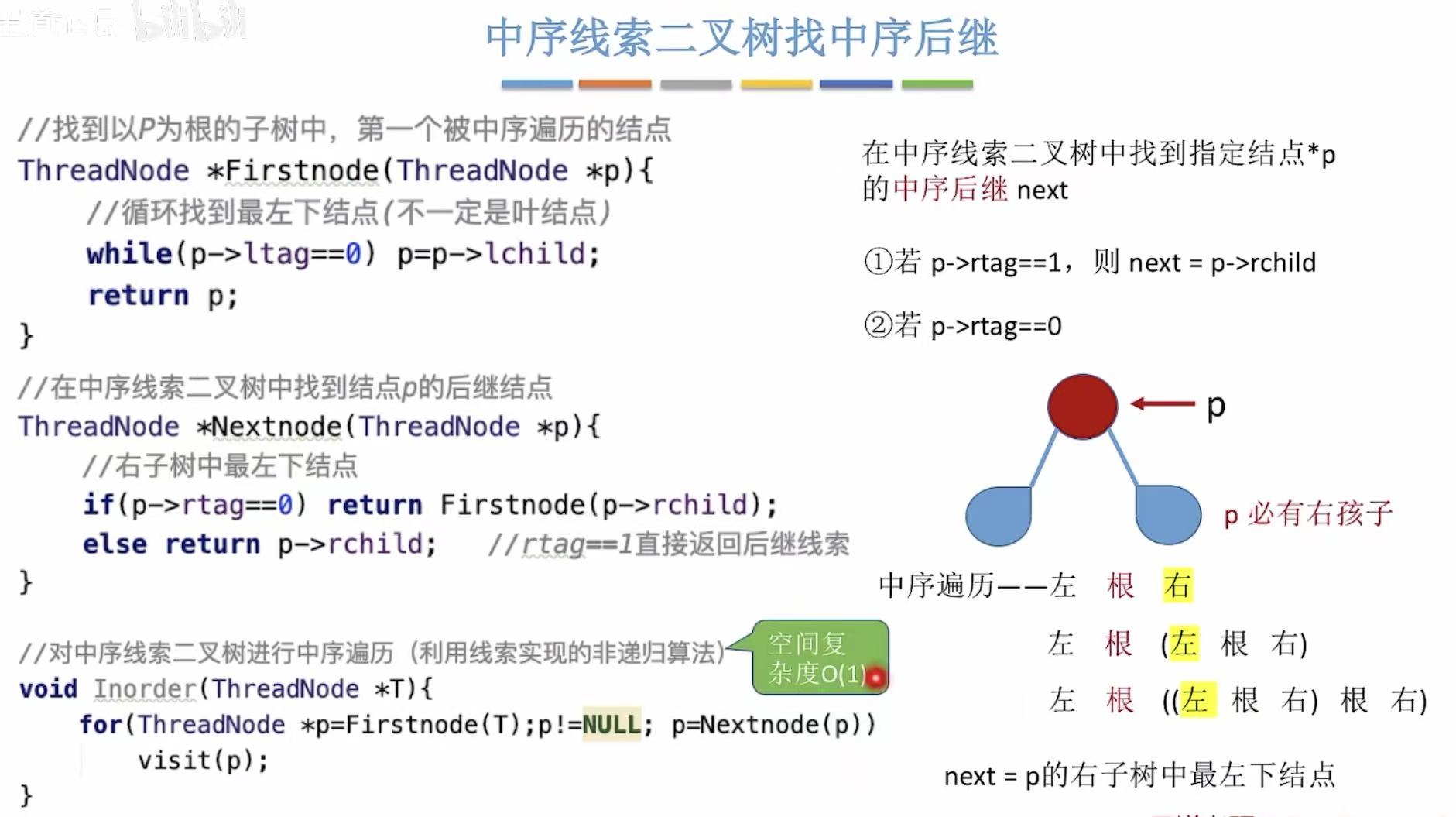

- 1. 中序

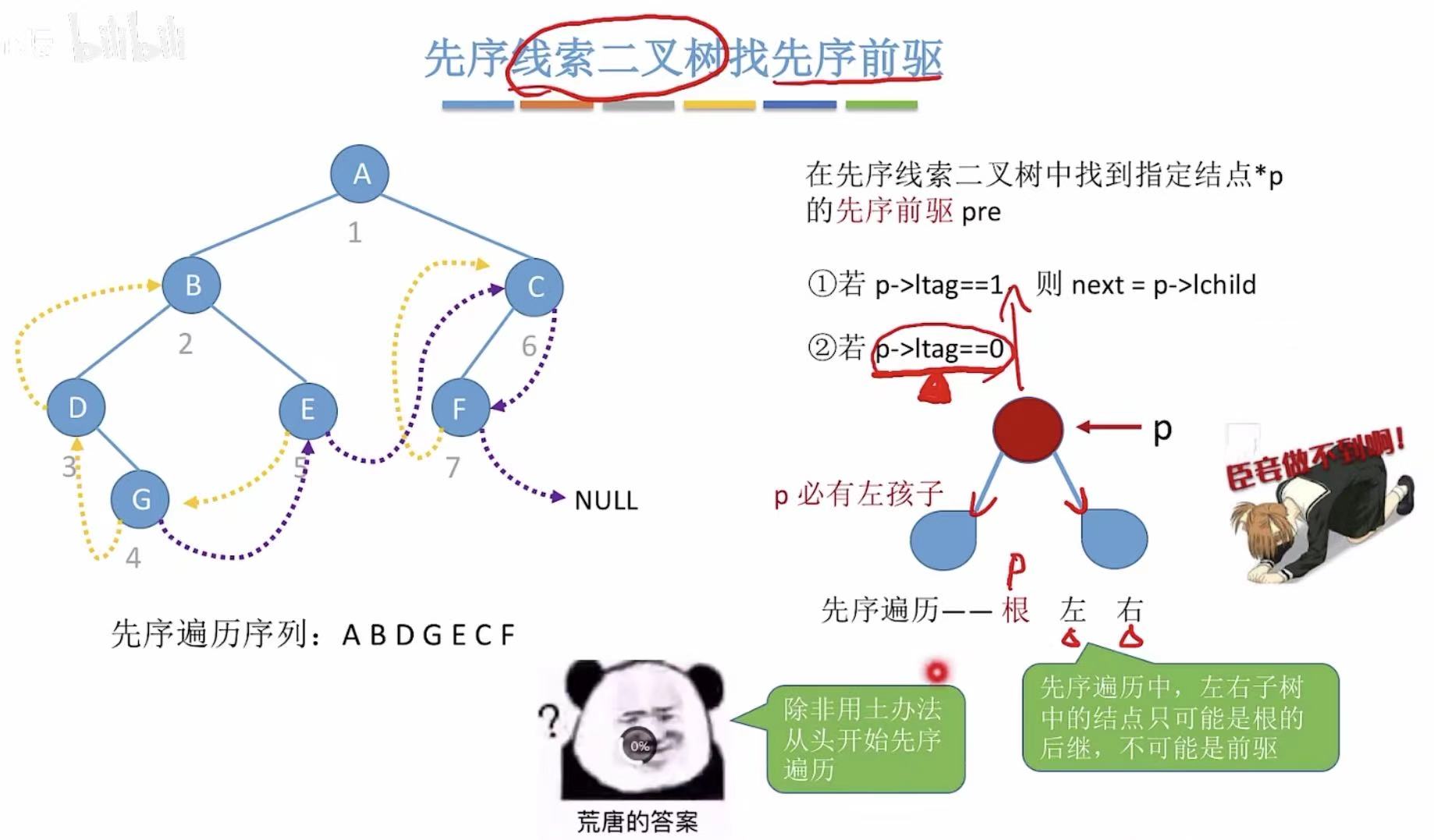

- 2. 先序
- 3. 后序

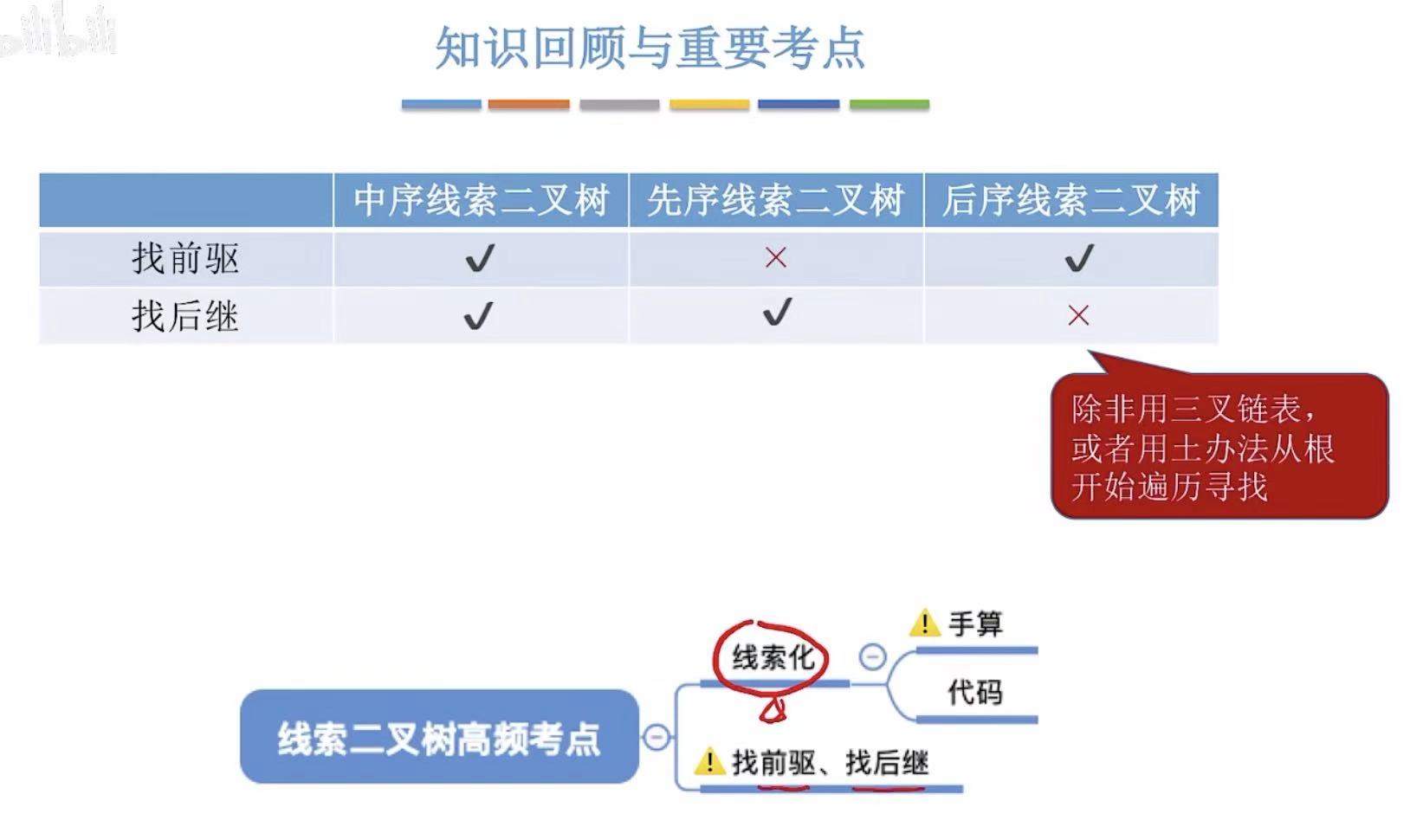

- 4. 小结

二叉树的遍历

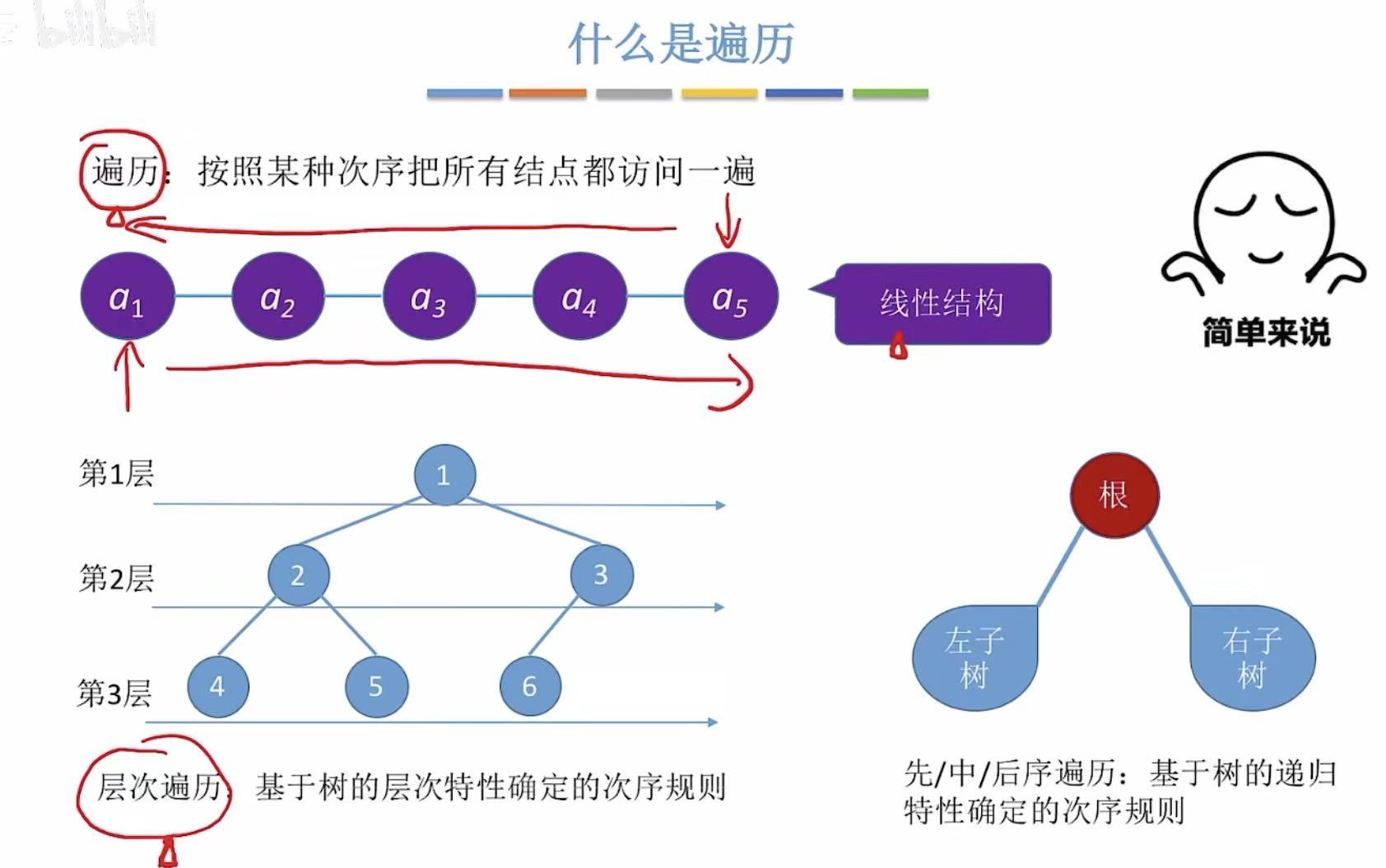

1. 什么是遍历

遍历：就是把所有结点都访问一遍。

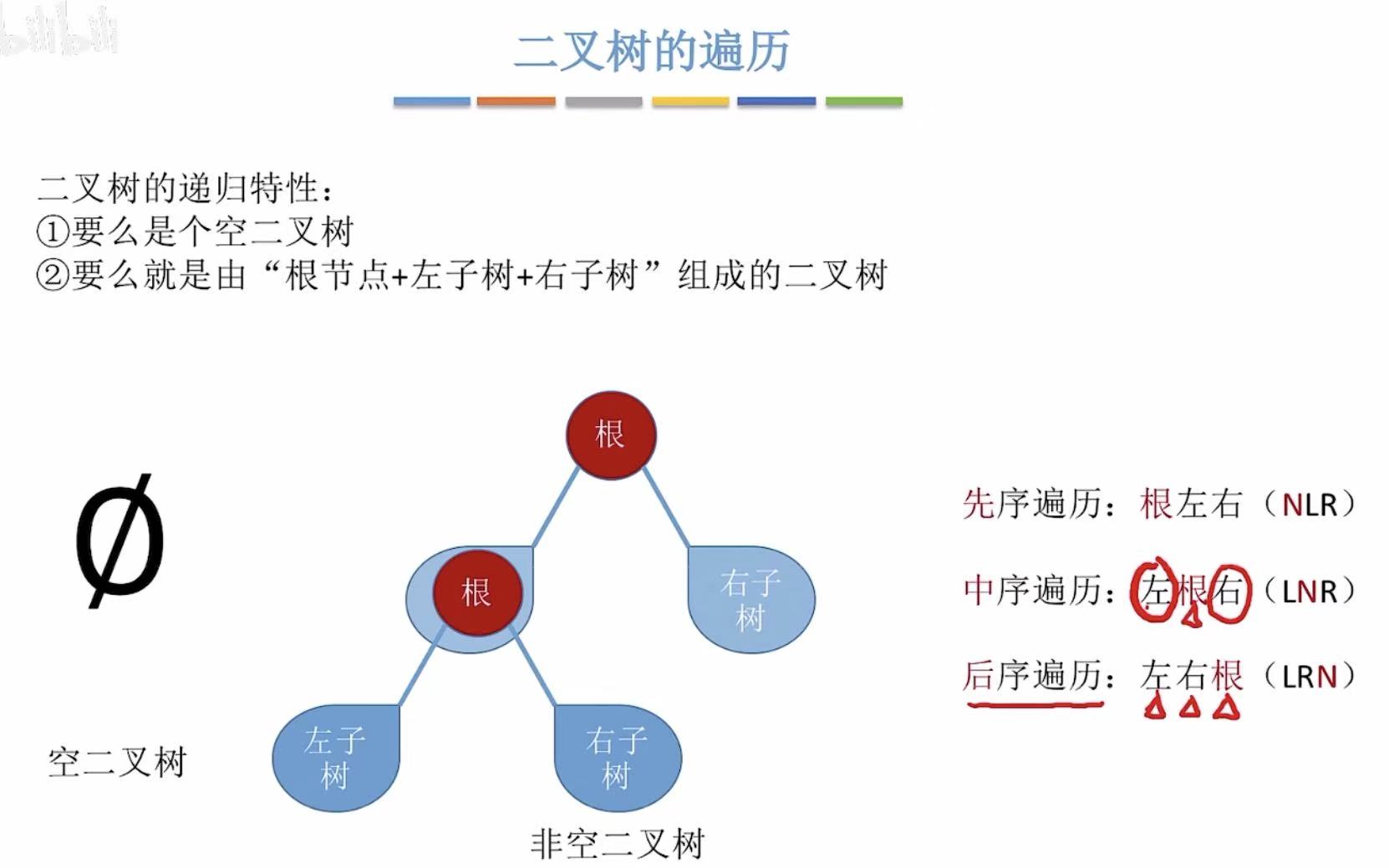

2. 二叉树的遍历

先序-先根：根最先被访问。
中序-中根：根夹在中间，即第二个被访问。
后序-后根：根最后被访问。

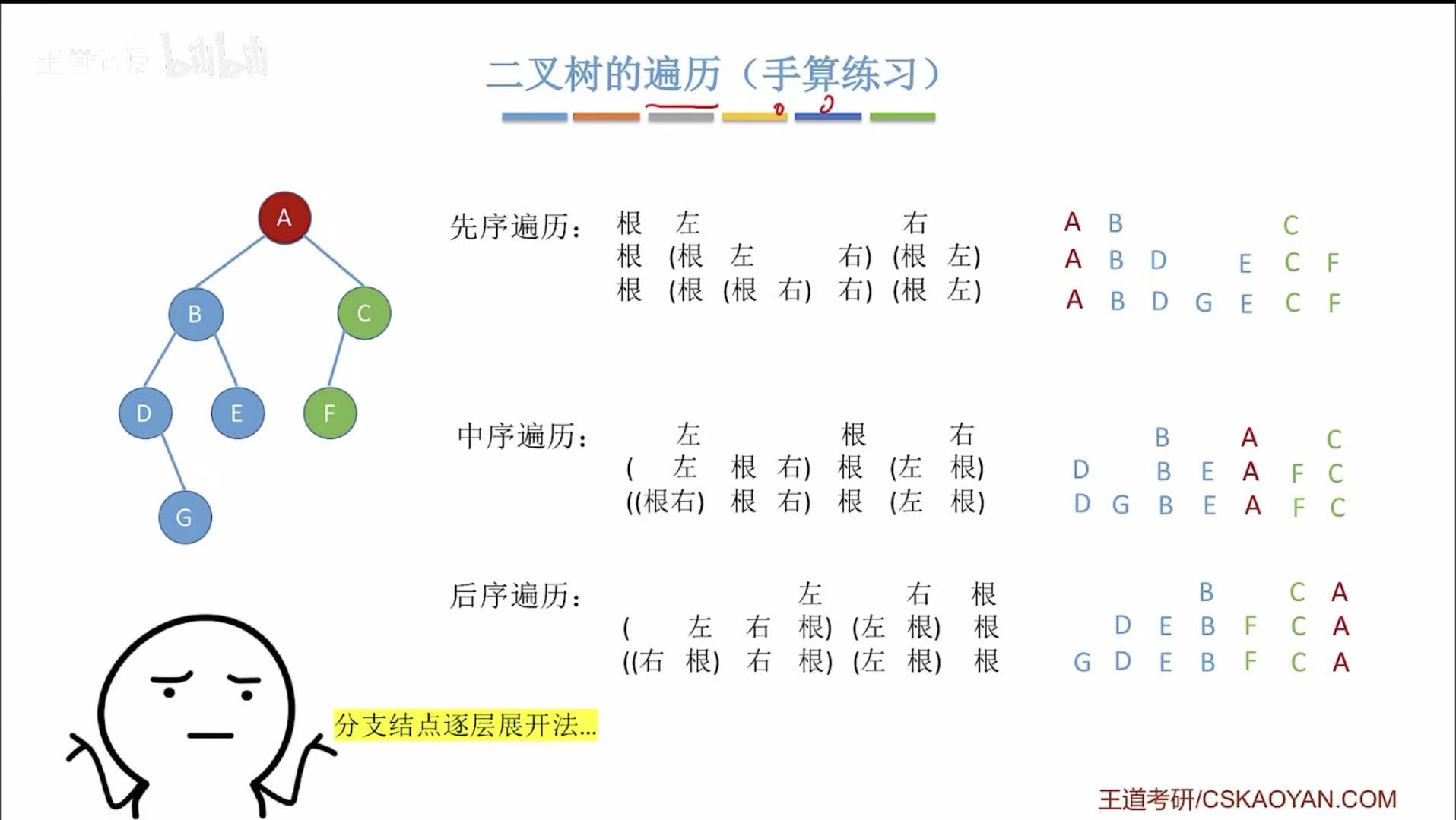

2.1 二叉树的遍历（手算练习）

分支结点逐层展开法-先序遍历：

第一层+第二层：根左右–>ABC
第二层+第三层：根左右–>B：BDE；C：CF
第三层+第四层：根左右–>D：DG；
最后把每个展开的项代回到原来的位置：A B DG E CF

带有运算符号的树就是算数表达式的分析树：
先序–前缀
中序–中缀（需加括号）
后序–后缀

2.2 代码

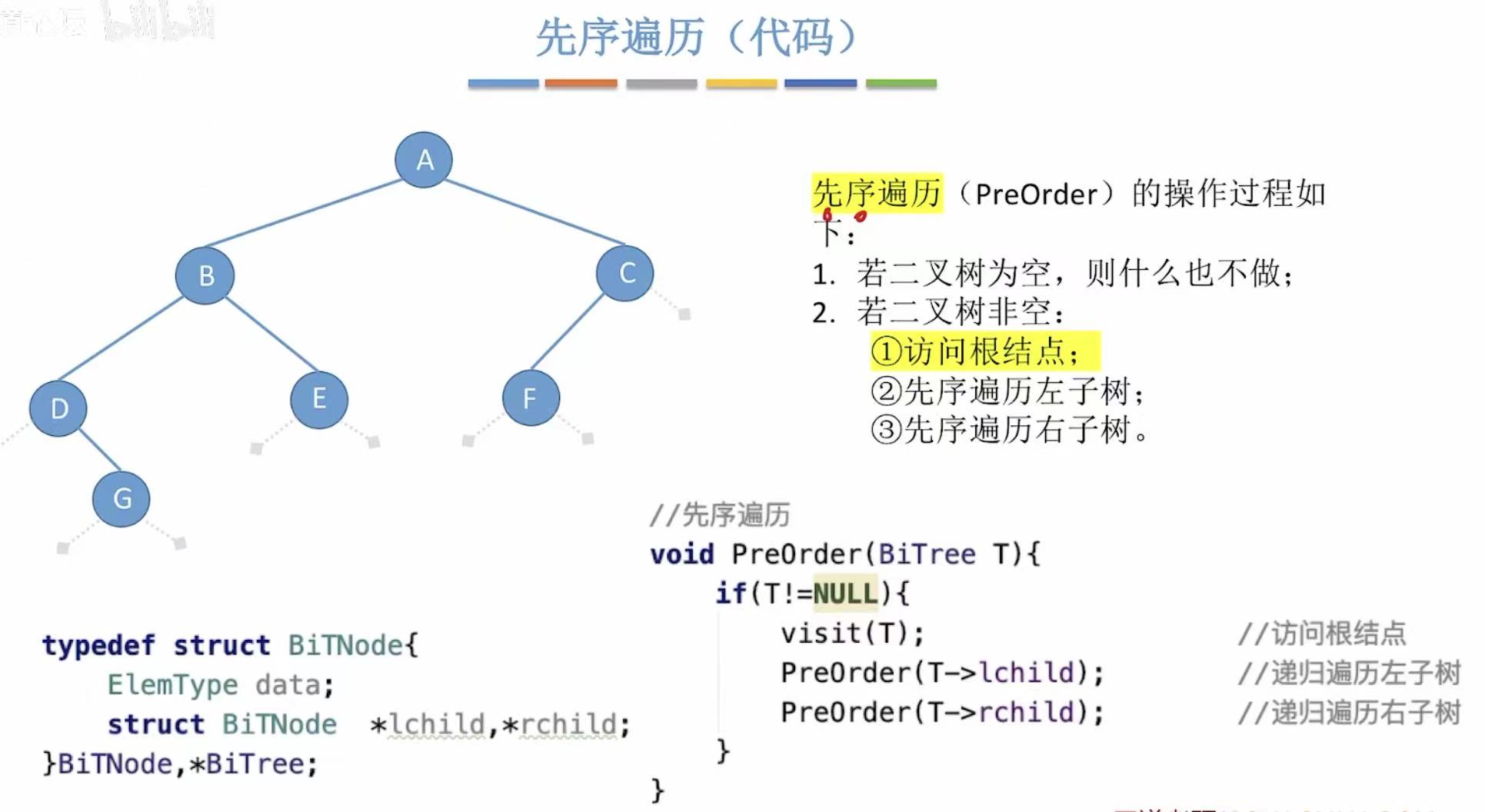

2.2.1 先序遍历

2.2.2 中序遍历

2.2.3 后序遍历

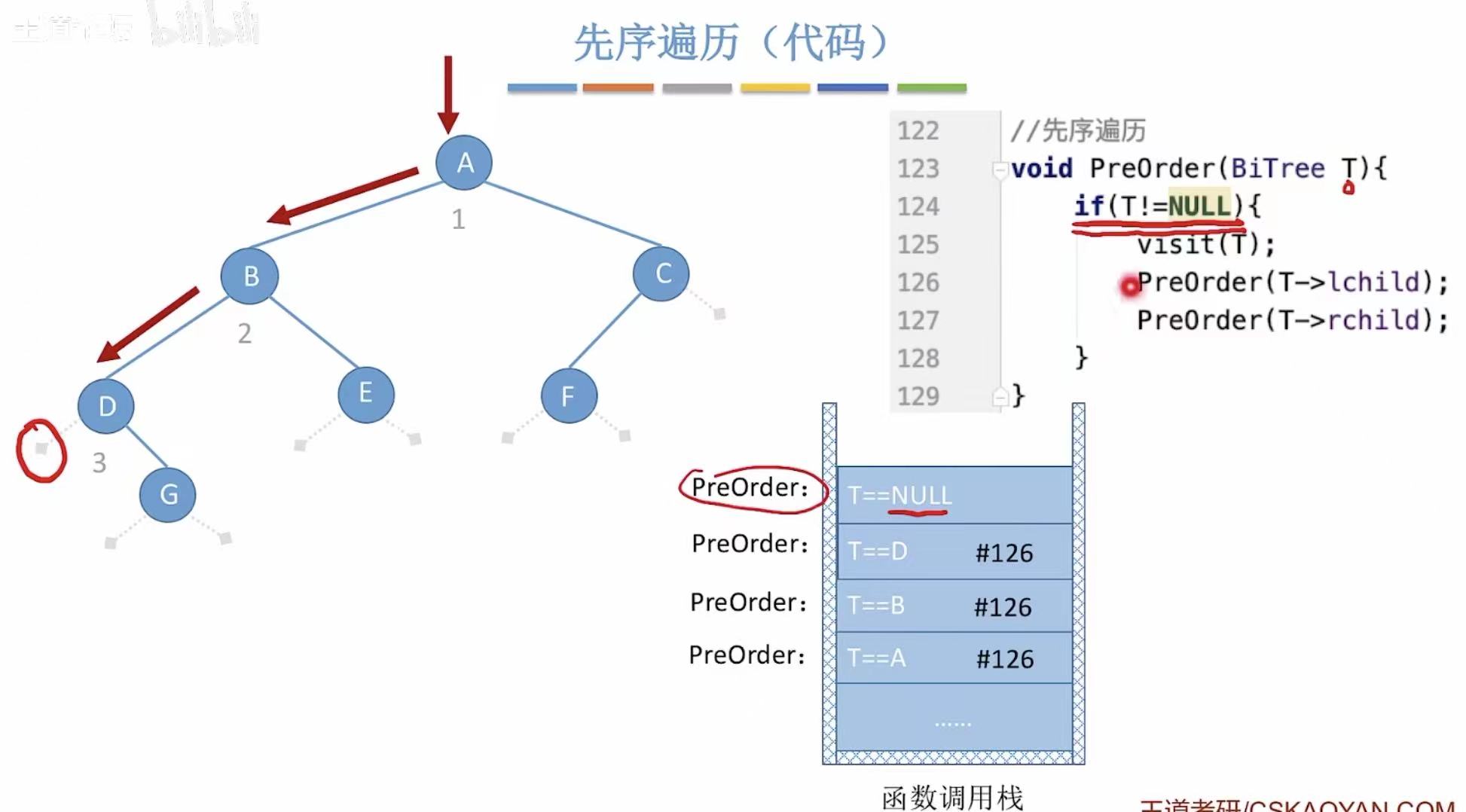

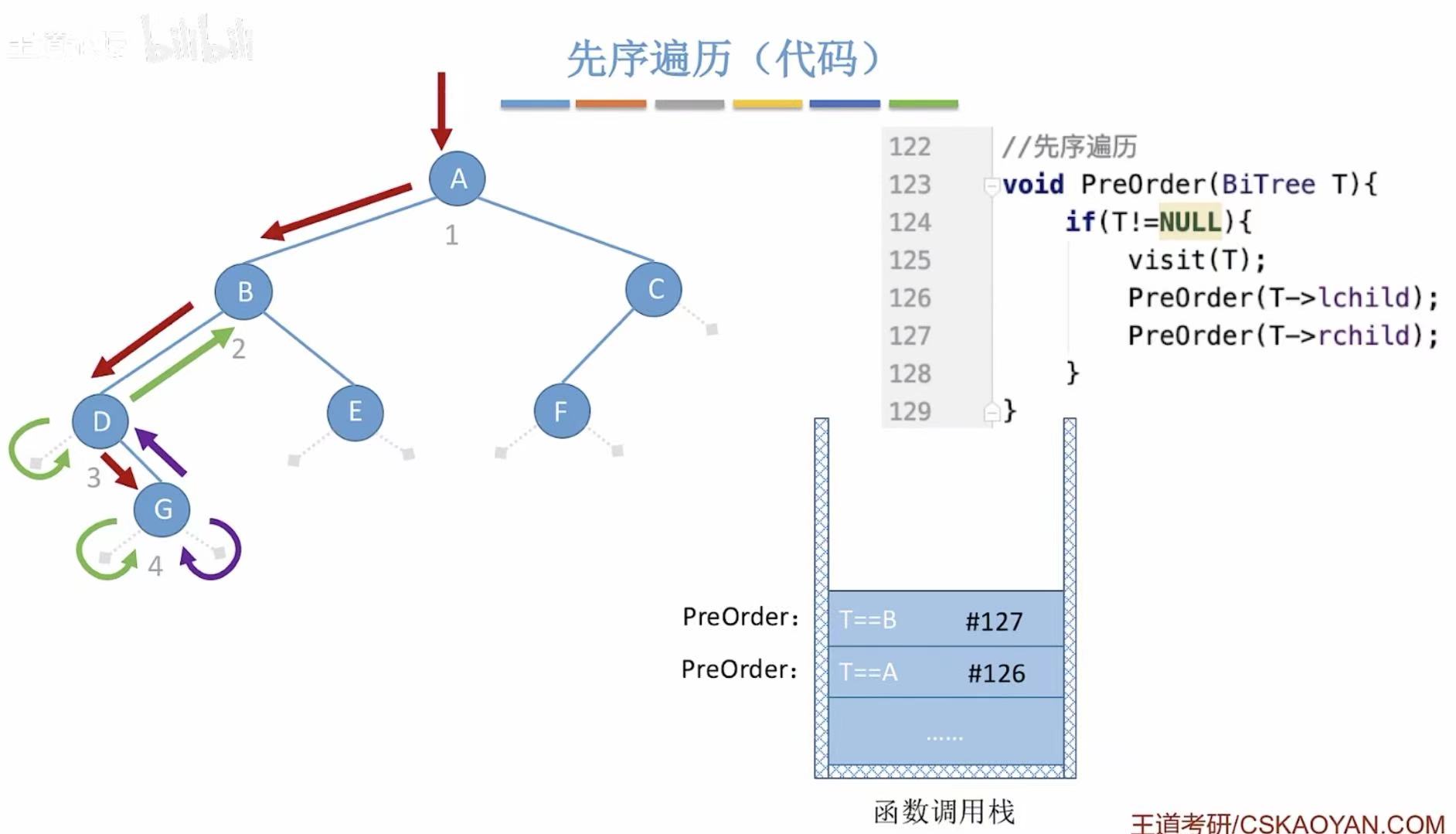

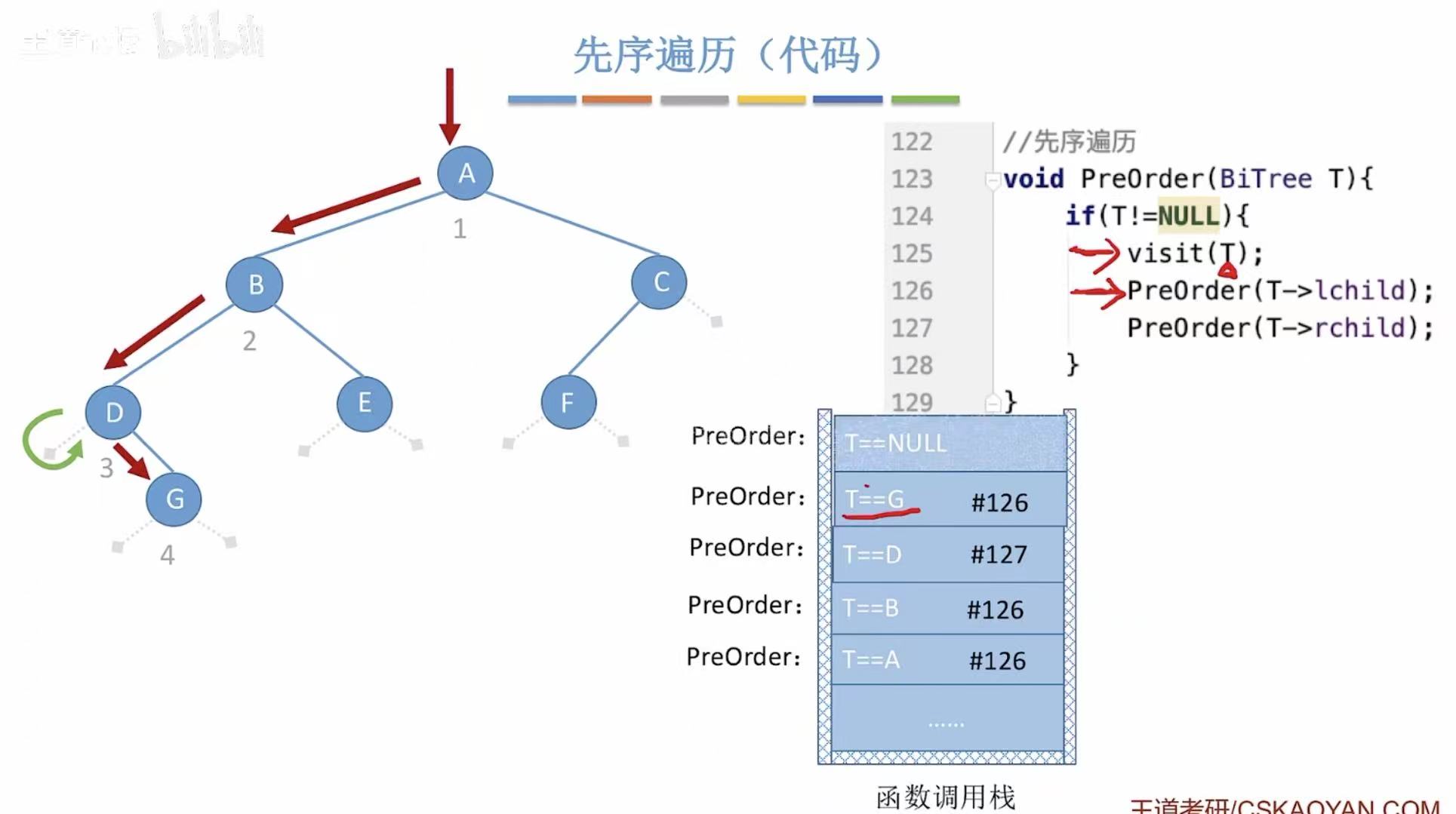

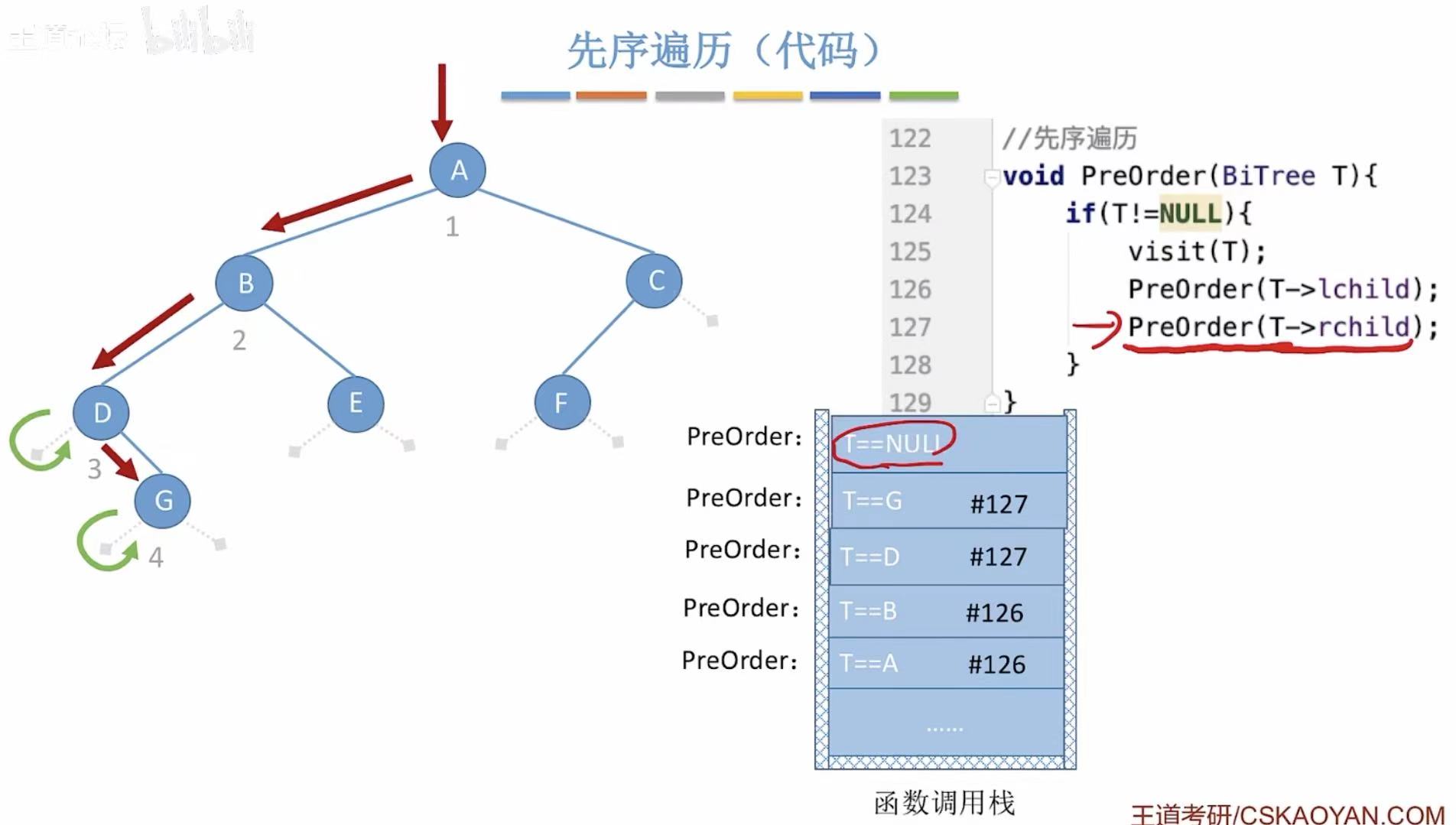

2.2.4 先序遍历演示过程

T–>A–>访问A的左孩子B–>进入递归–>B–>访问B的左孩子D–>D–>访问D的左孩子NULL

–>访问D的右孩子G–>G–>访问G的左孩子NULL

–>访问G的右孩子NULL

–>返回D–>返回B–>访问B的右孩子E–>E左–>E右–>返回B–>返回A–>…

最后全部遍历结束：

3. 求遍历序列

3.1 先序

先序：就是第一次路过时访问到的结点。

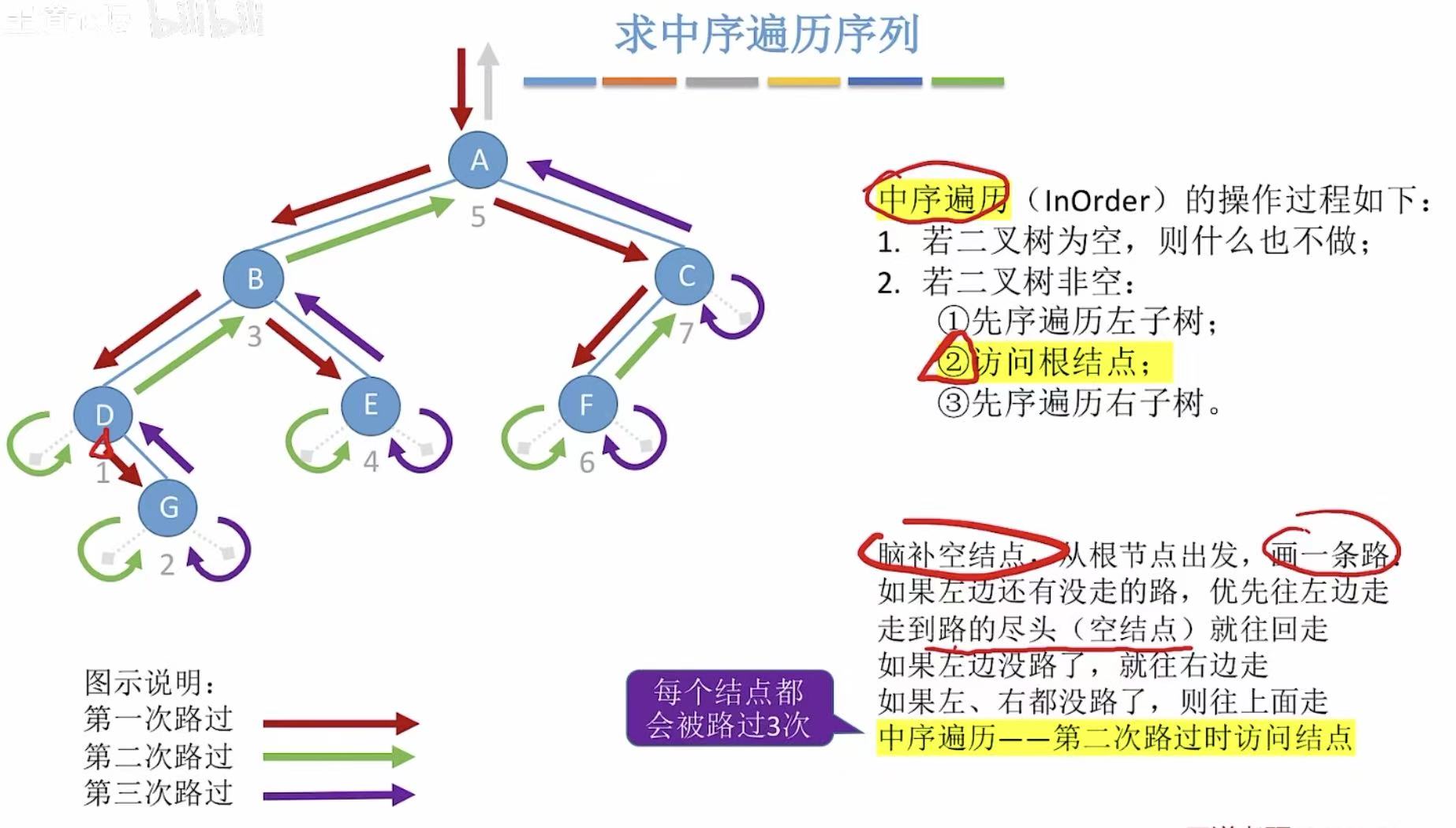

3.2 中序

中序：就是第二次路过时访问的结点。

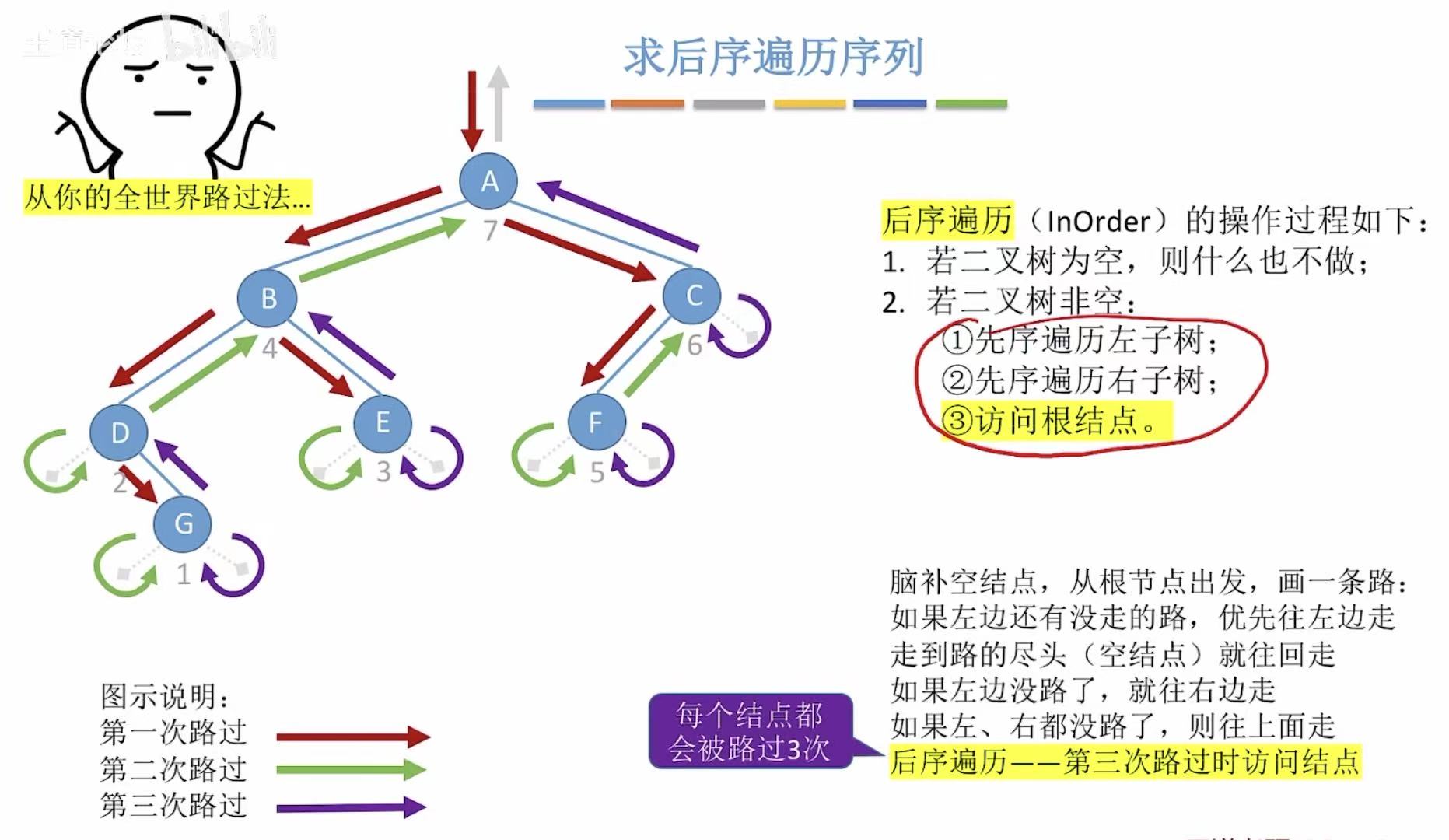

3.3 后序

后序：就是第三次路过时访问的结点。

4. 小结

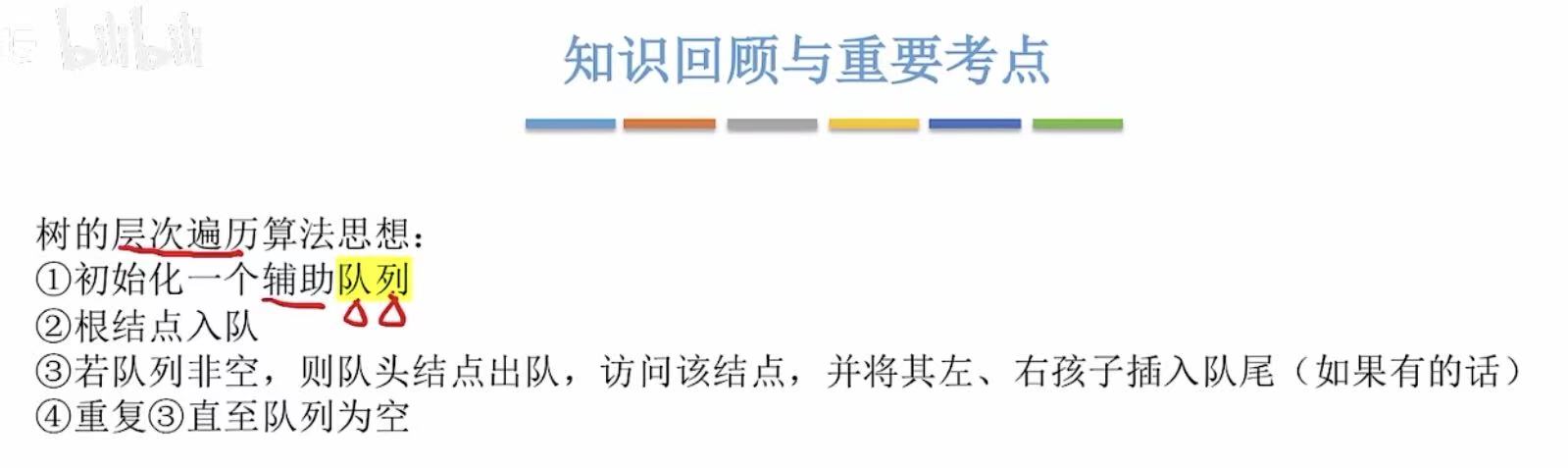

二叉树的层序遍历

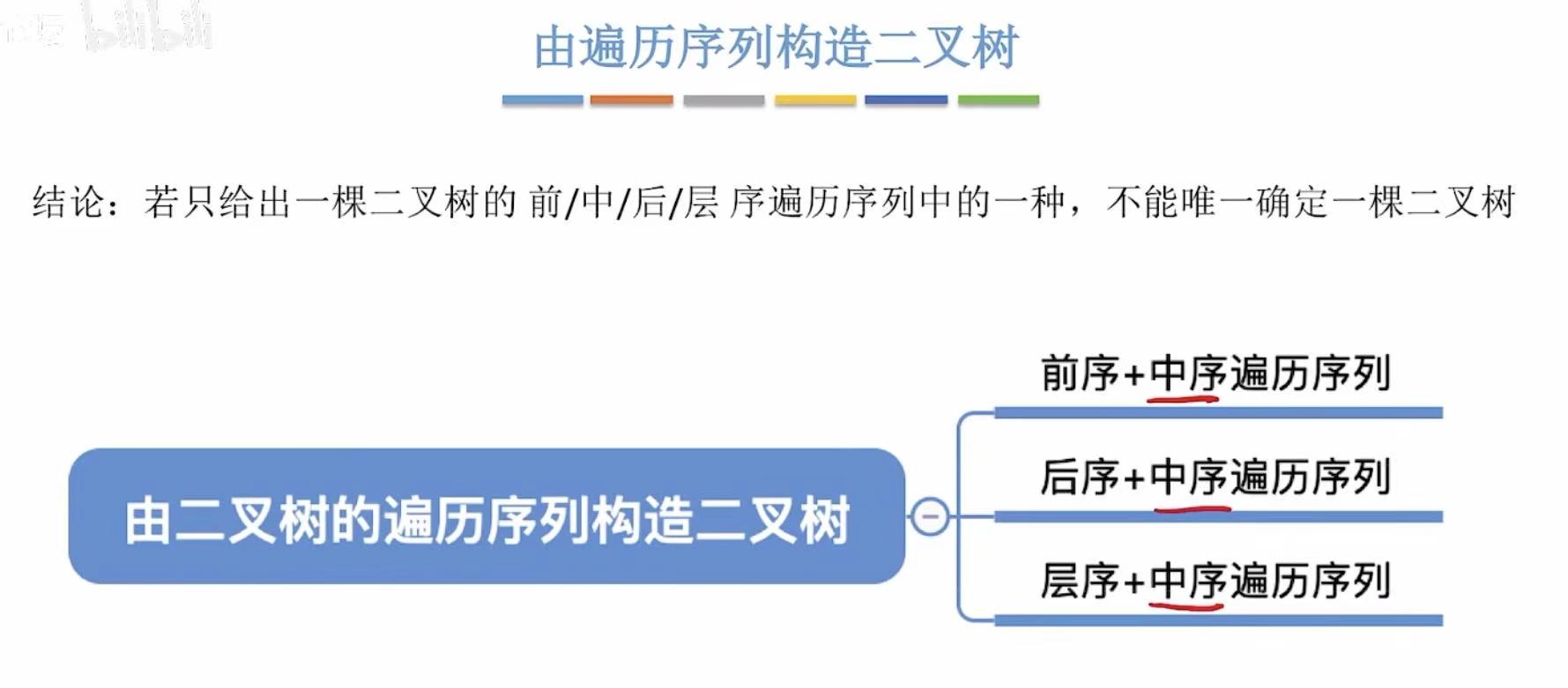

由遍历序列构造二叉树

1. 引入

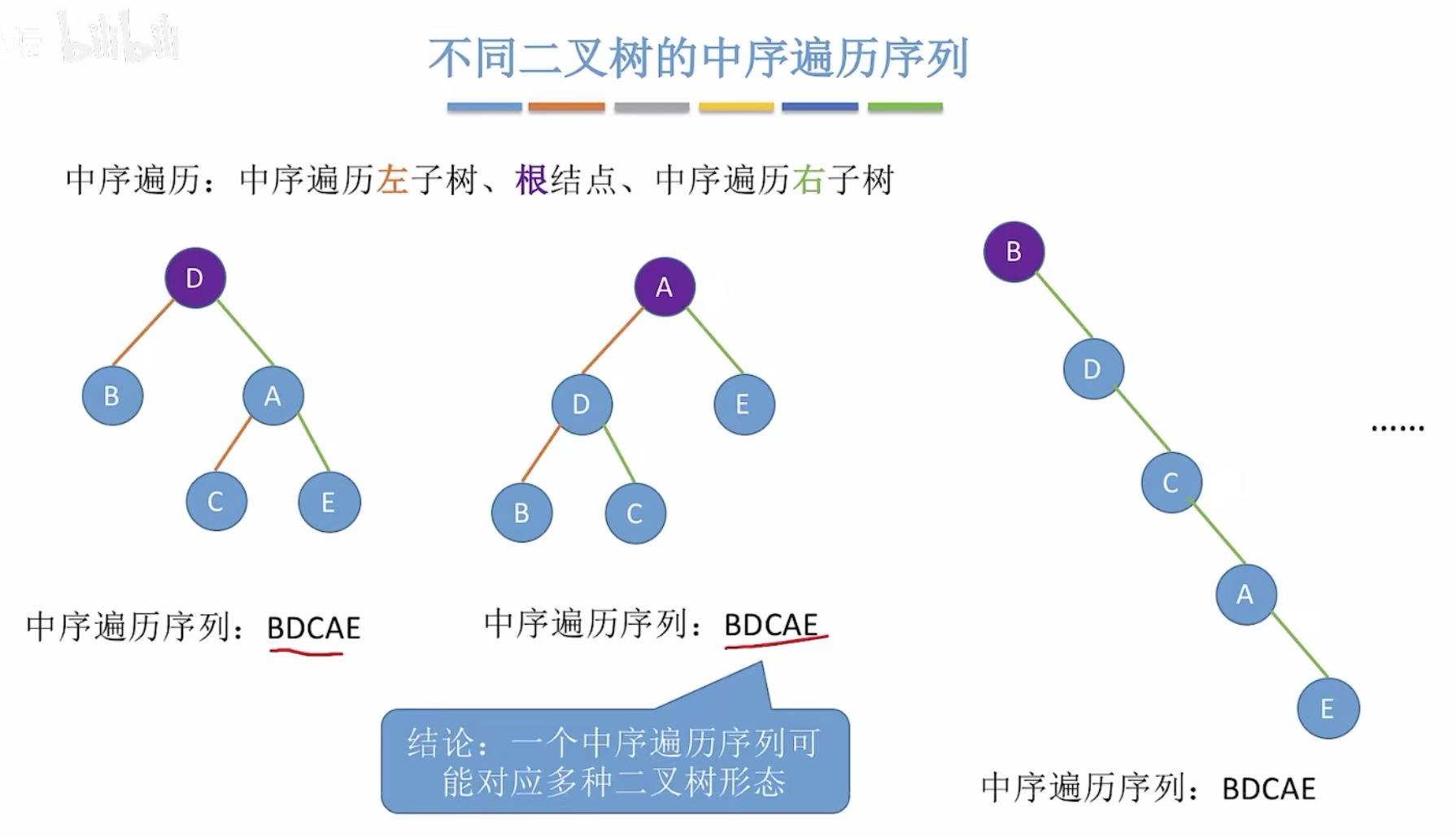

只有一个中序遍历，可以画出很多种不同的二叉树。

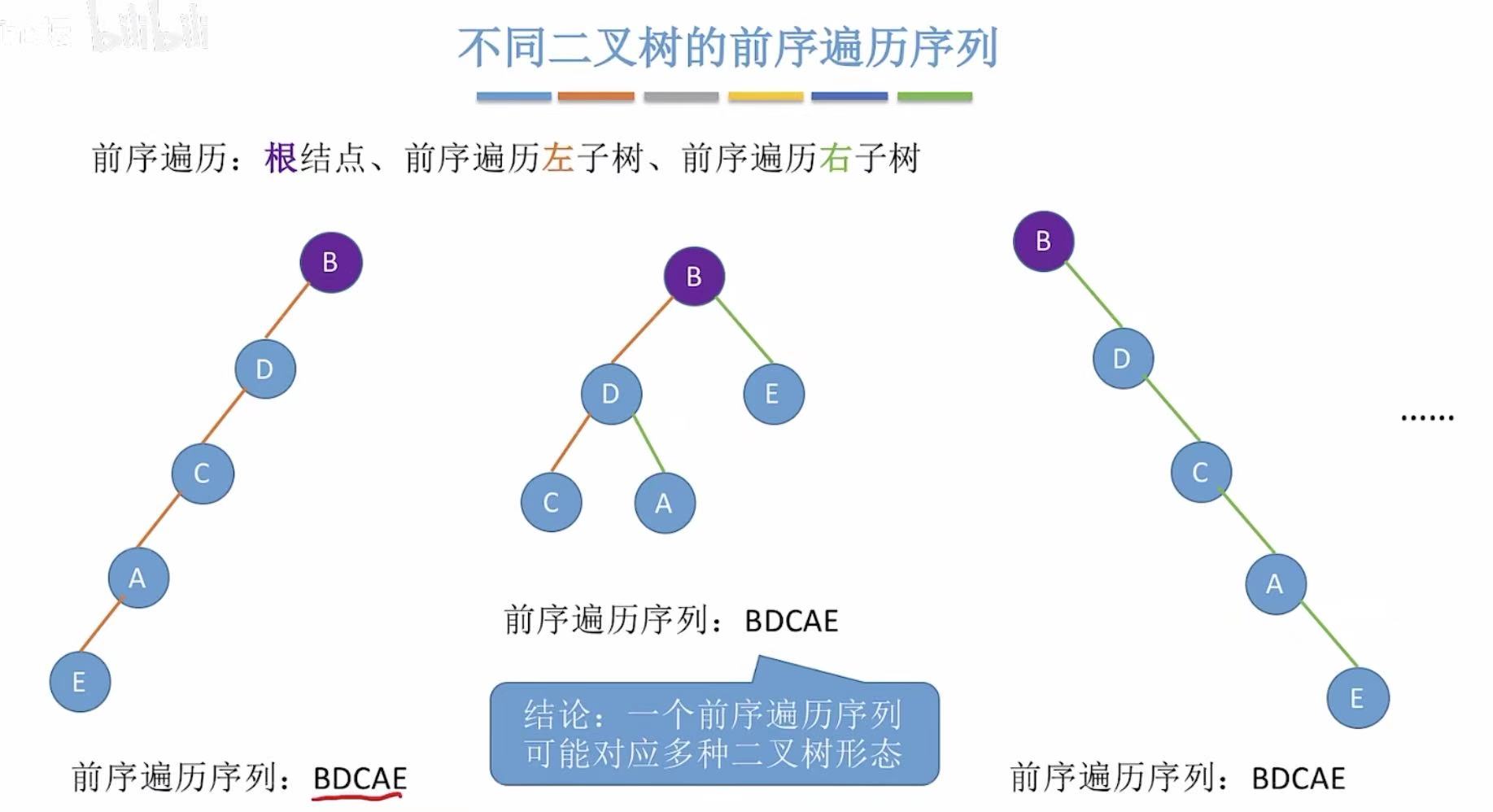

只有一个前序遍历，可以画出很多种不同的二叉树。

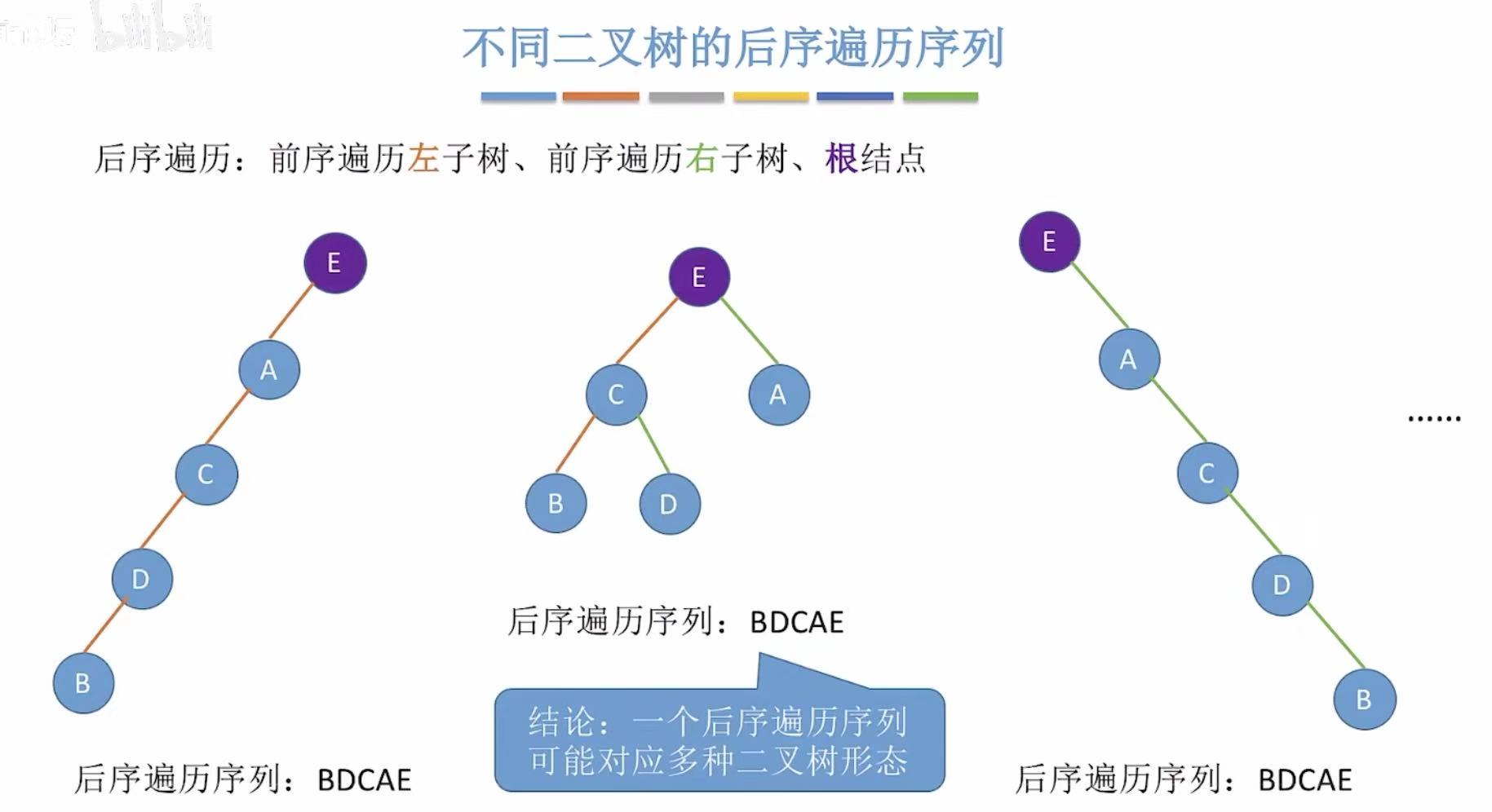

只有一个后序遍历，可以画出很多种不同的二叉树。

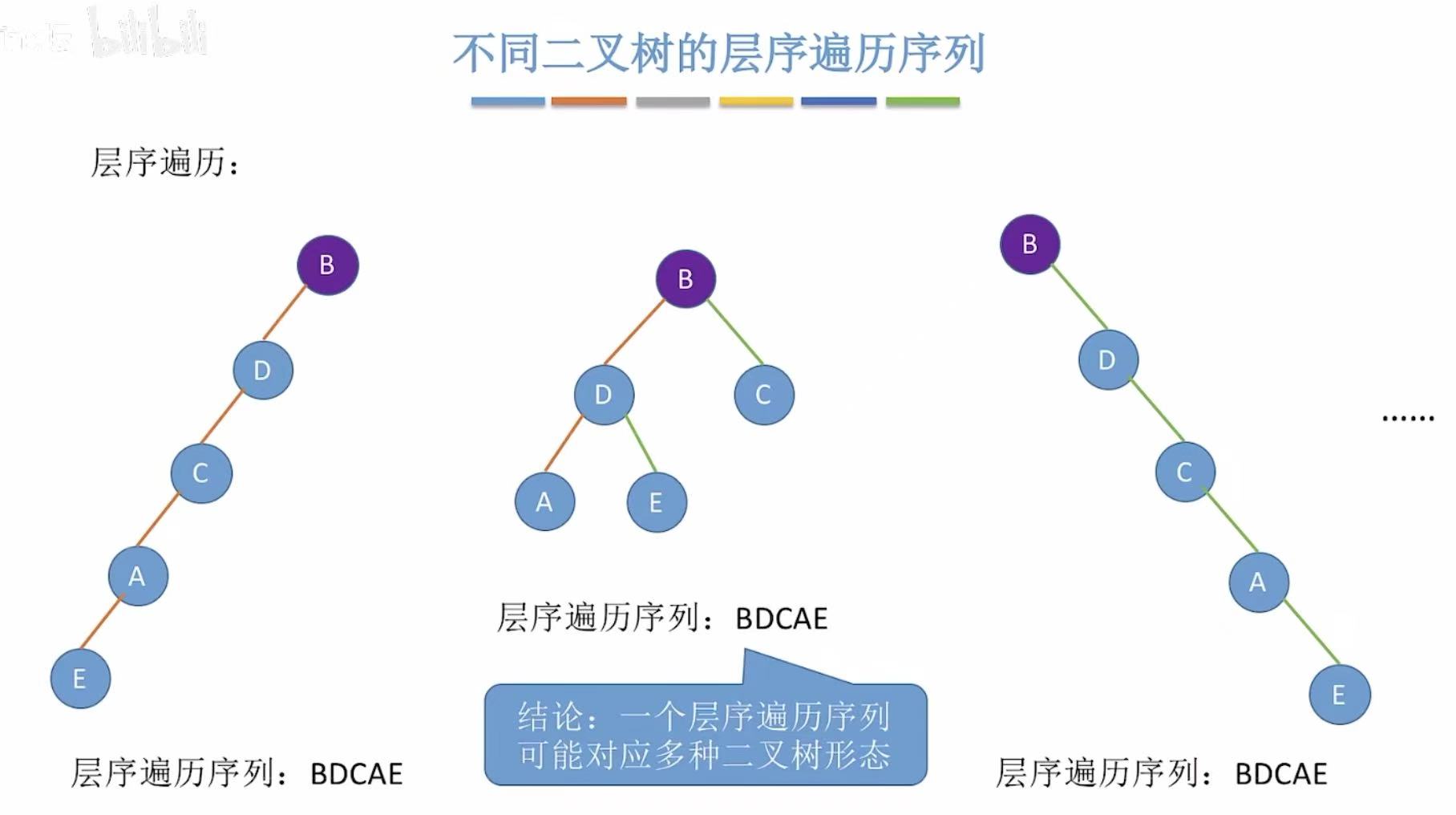

只有一个层序遍历，可以画出很多种不同的二叉树。

2. 遍历序列

2.1 前序+中序

前序：根左右–>排在第一个的就是根节点
中序：根据前序的根节点，分割出左子树和右子树
循环重复上述的两步，就可以画出唯一的一个二叉树。
前序：A DBCE–>A是根节点。
中序：BDC A E–>BDC是左子树，E是右子树。
前序：D BC–>D是根节点。
中序：B D C–>B是左子树，C是右子树。
前序：D AEFBCHGI–>D是根节点。
中序：EAF D HCBGI–>EAF是左子树，HCBGI是右子树。
前序：A EF–>A是根节点；B CHGI–>B是根节点。
中序：E A F–>E是左子树，F是右子树；HC B GI–>HC是左子树，GI是右子树。
前序：C H–>C是根节点；G I–>G是根节点。
中序：H C–>H是左子树；G I–>I是右子树。

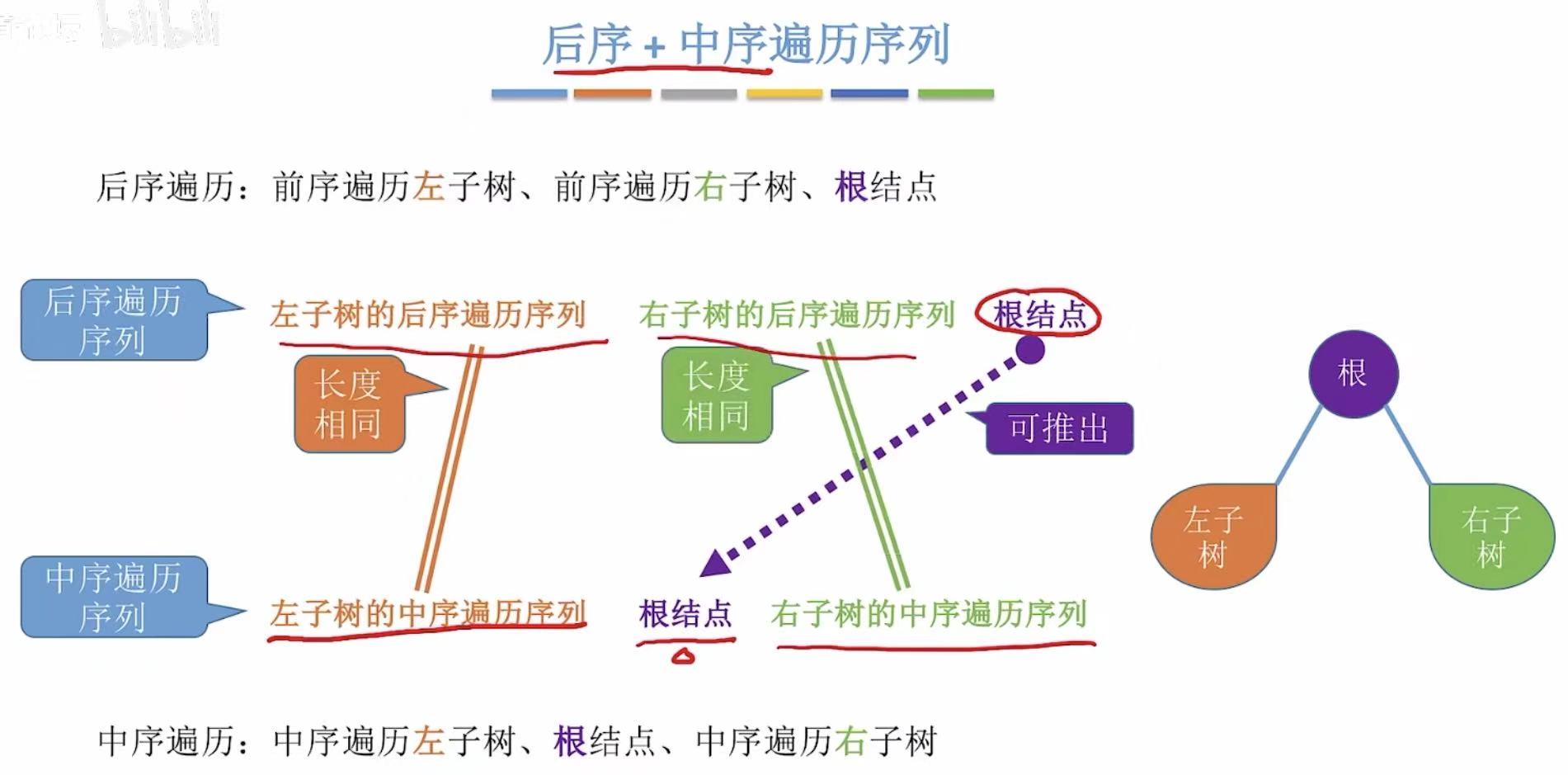

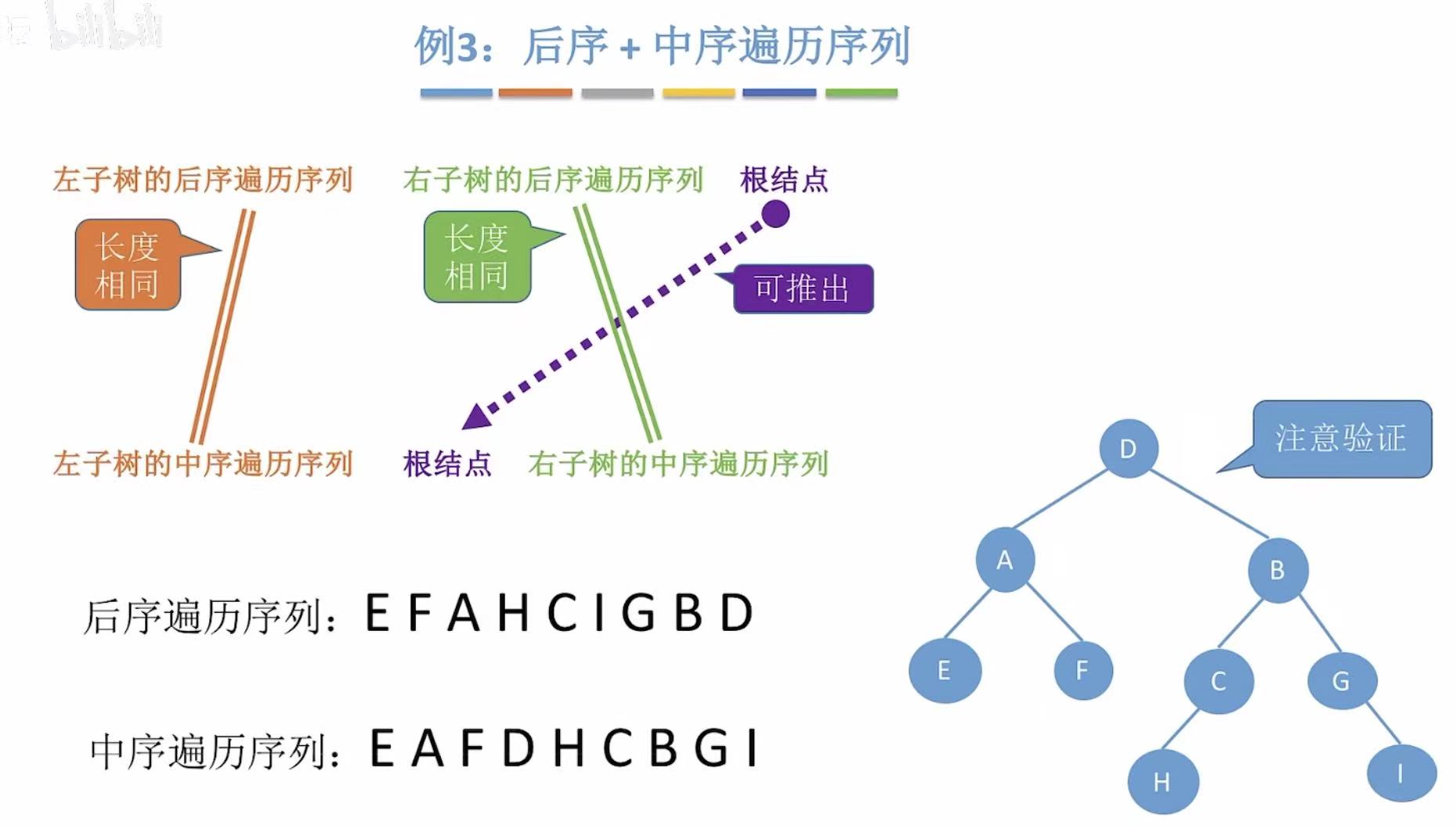

2.2 后序+中序

后序：左右根–>排在最后一个的就是根节点
中序：根据后序的根节点，分割出左子树和右子树
循环重复上述的两步，就可以画出唯一的一个二叉树。
后序：EFAHCIGB D–>D是根节点。
中序：EAF D HCBGI–>EAF是左子树，HCBGI是右子树。
后序：EF A–>A是根节点；HCIG B–>B是根节点。
中序：E A F–>E是左子树，F是右子树；HC B GI–>HC是左子树，GI是右子树。
后序：H C–>C是根节点；I G–>G是根节点。
中序：H C–>H是左子树；G I–>I是右子树。

2.3 层序+中序

层序：根左右–>排在第一个的就是根节点
中序：根据后序的根节点，分割出左子树的遍历序列和右子树的遍历序列
循环重复上述的两步，就可以画出唯一的一个二叉树。
层序：D ABEFCGHI–>D是根节点。
中序：EAF D HCBGI–>EAF是左子树，HCBGI是右子树。
层序：A BEFCGHI–>A是根节点；B EFCGHI–>B是根节点。
中序：E A F–>E是左子树，F是右子树；HC B GI–>HC是左子树，GI是右子树。
层序：C GHI–>C是根节点；G HI–>G是根节点。
中序：H C–>H是左子树；G I–>I是右子树。
层序：A BCDE–>A是根节点。
中序：A CBED–>A无左子树，CBED是右子树。
层序：B CDE–>B是根节点；
中序：C B ED–>C是左子树，ED是右子树。
层序：D E–>D是根节点；
中序：E D–>E是左子树。

3. 小结

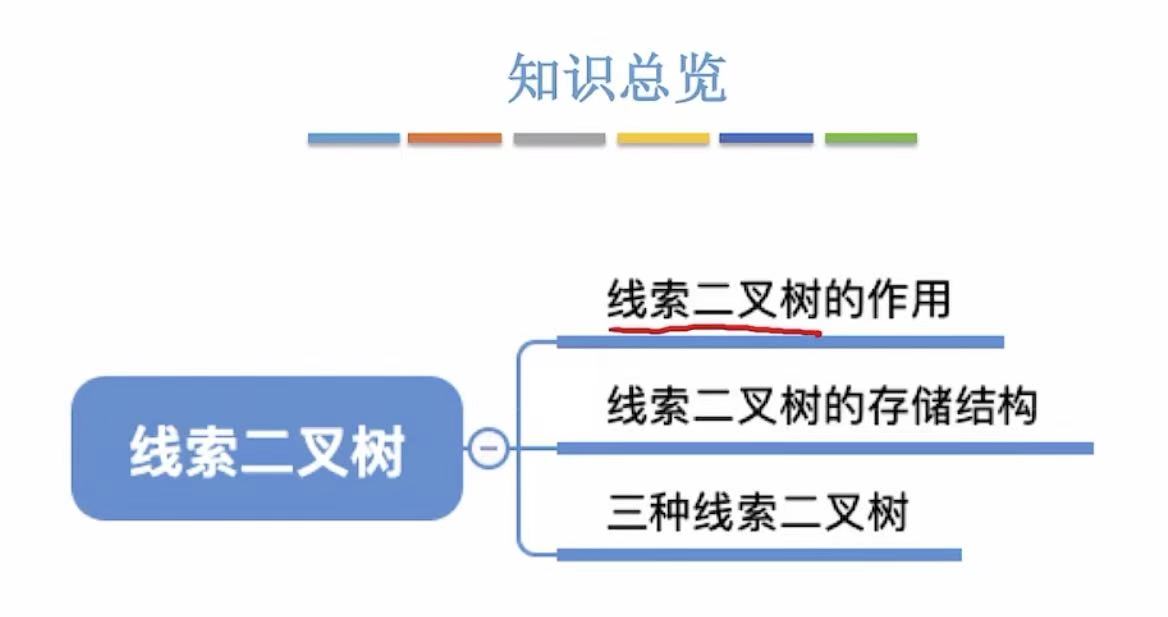

线索二叉树

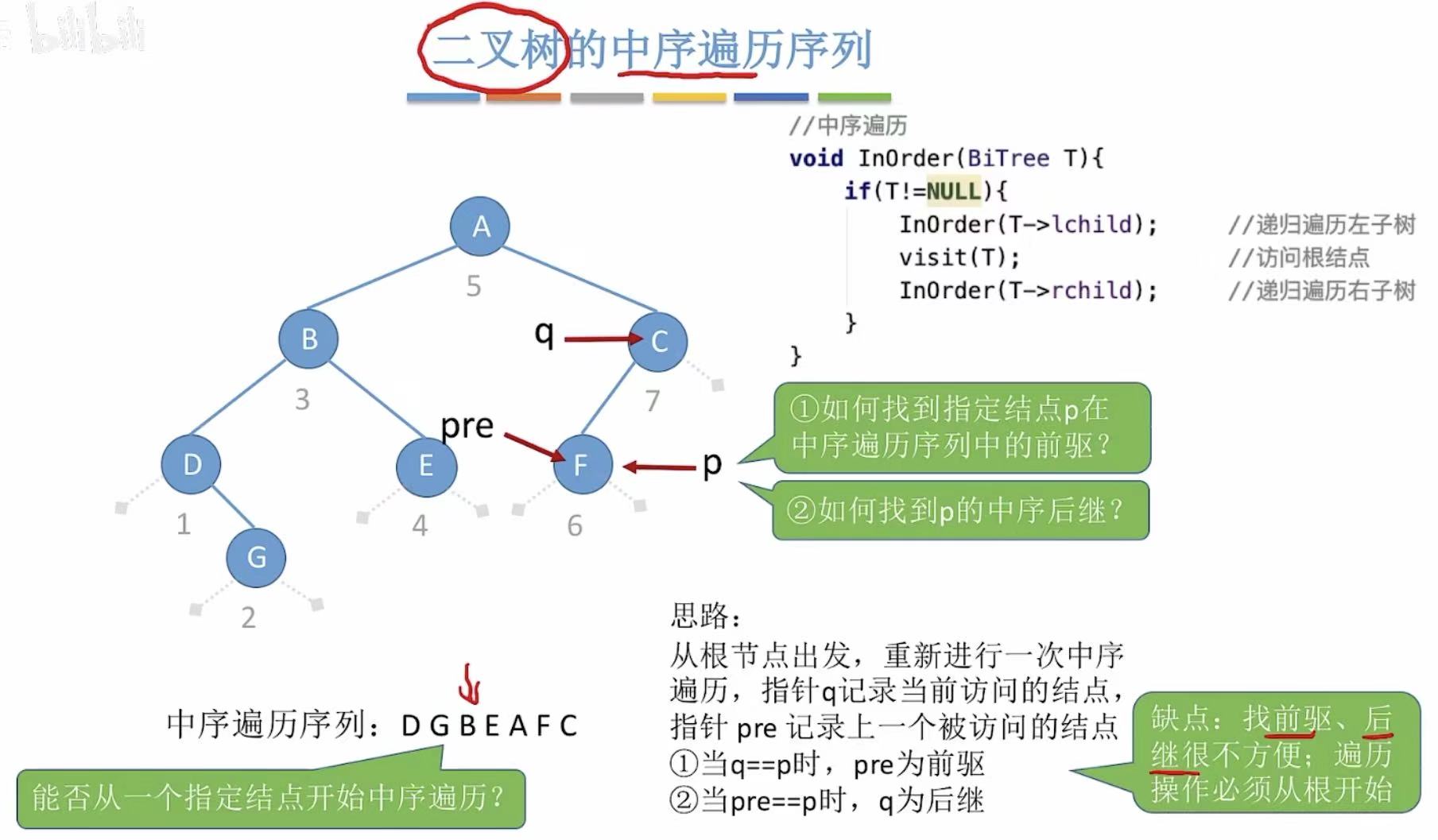

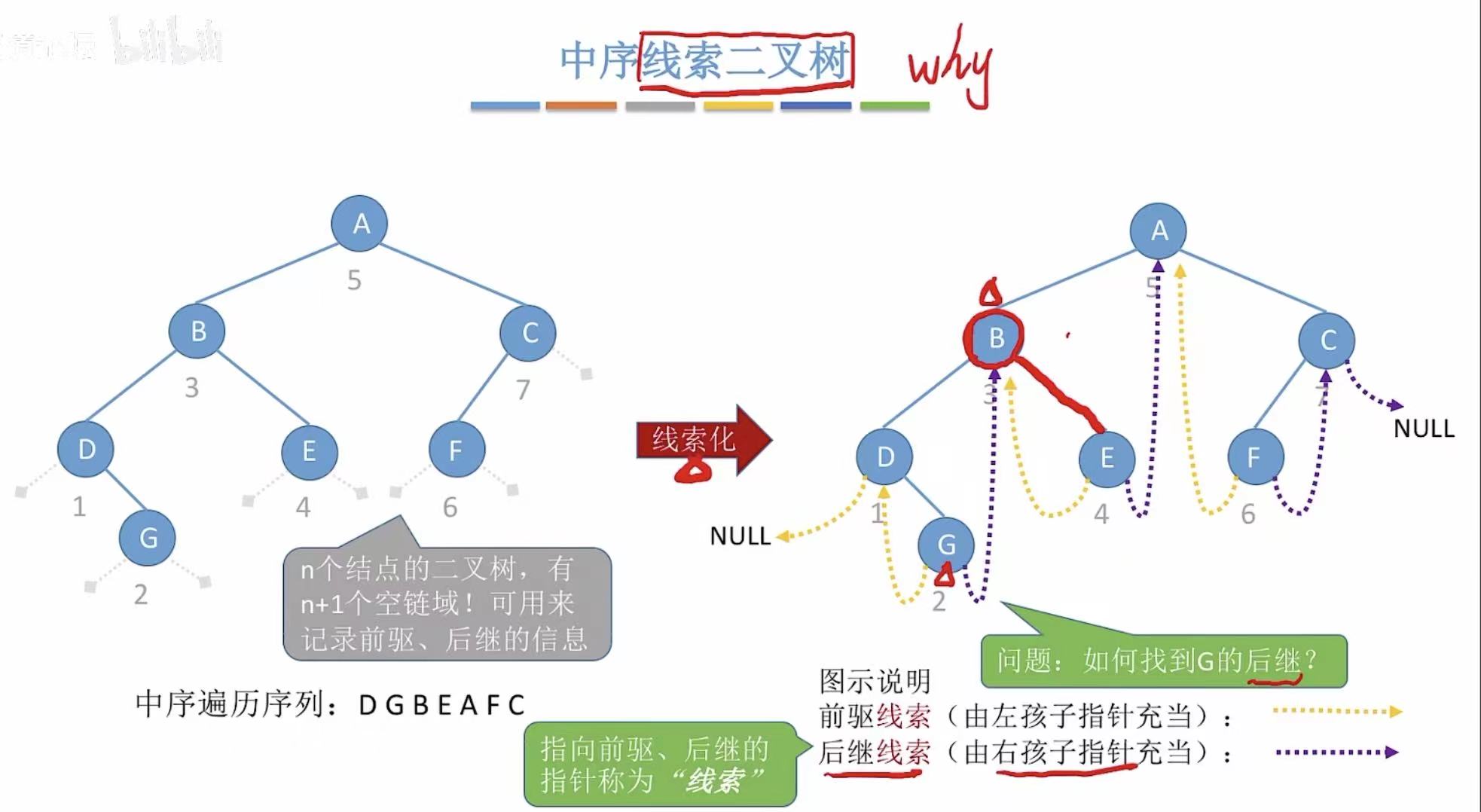

1. 线索二叉树的作用

前驱后继：指的是在中序遍历序列中（也就是最下面的一行英文字母）一个字母的前一个字母是它的前驱，后一个是它的后继。
举个例子：G的前驱是D，G的后继是B。并且因为是在中序遍历序列中，所以前驱就是先自己一步被访问到的结点。

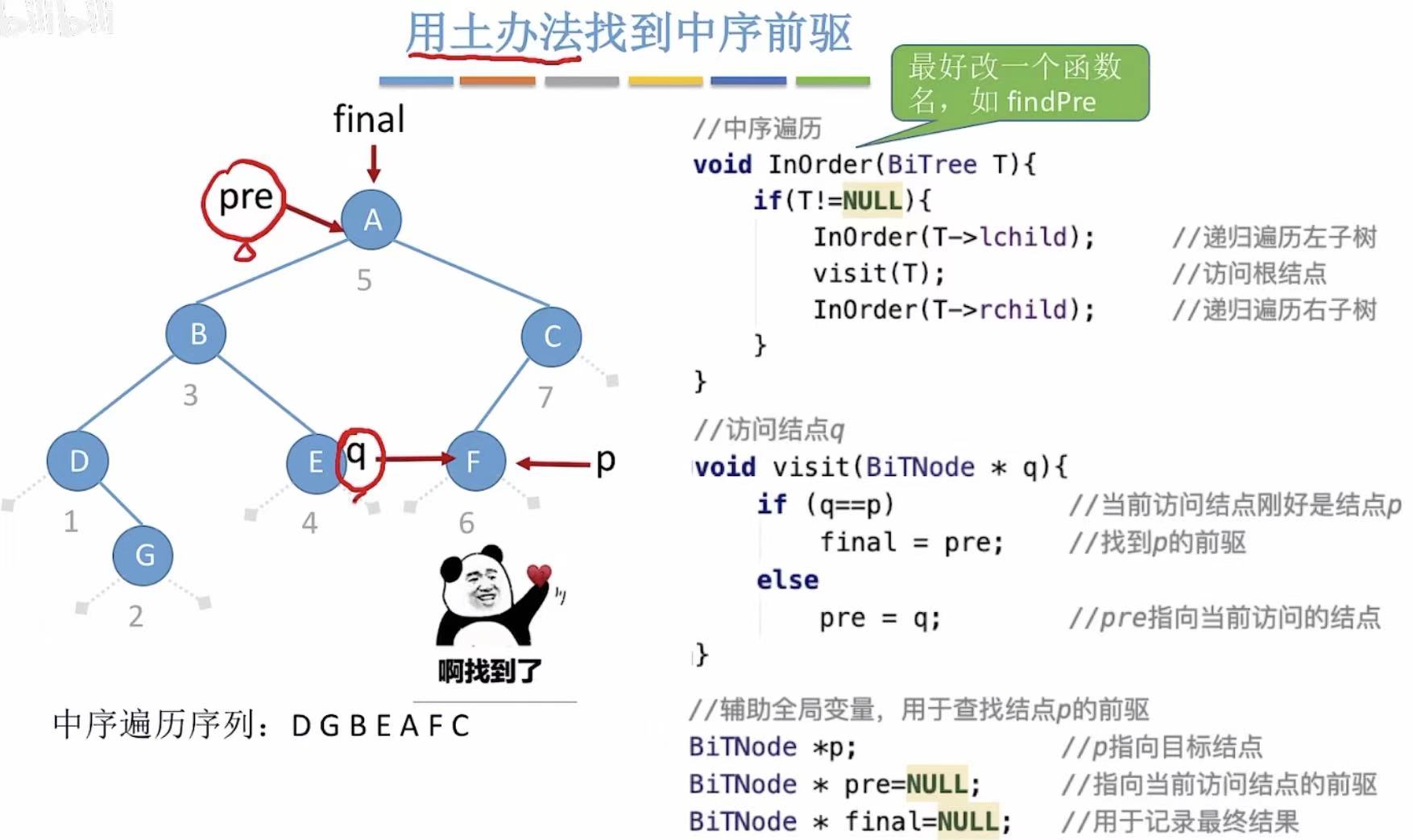

正常情况下，我们想找这个二叉树某个结点的前驱或者后继，就需要设置两个指针：pre先行一步，q慢它一步。

//从放出q开始记录访问顺序，那么pre最开始就有一个空格的时间。
q  ：DGBEAFC
pre： DGBEAFC
p：当前指针指向的结点

那么就可以看到，q=p指向G的时候，pre就是D，也就是p的前驱；反过来pre=p，q就是p的后继。
显然，每次想找其中一个结点的前驱或者后继的时候，就都需要从头遍历一遍，这并不高效，所以就引出了线索二叉树的概念。

没有左孩子或者右孩子的结点，就可以将左右这两个位置指向自己的前驱或者后继，指向的指针就被叫做线索。

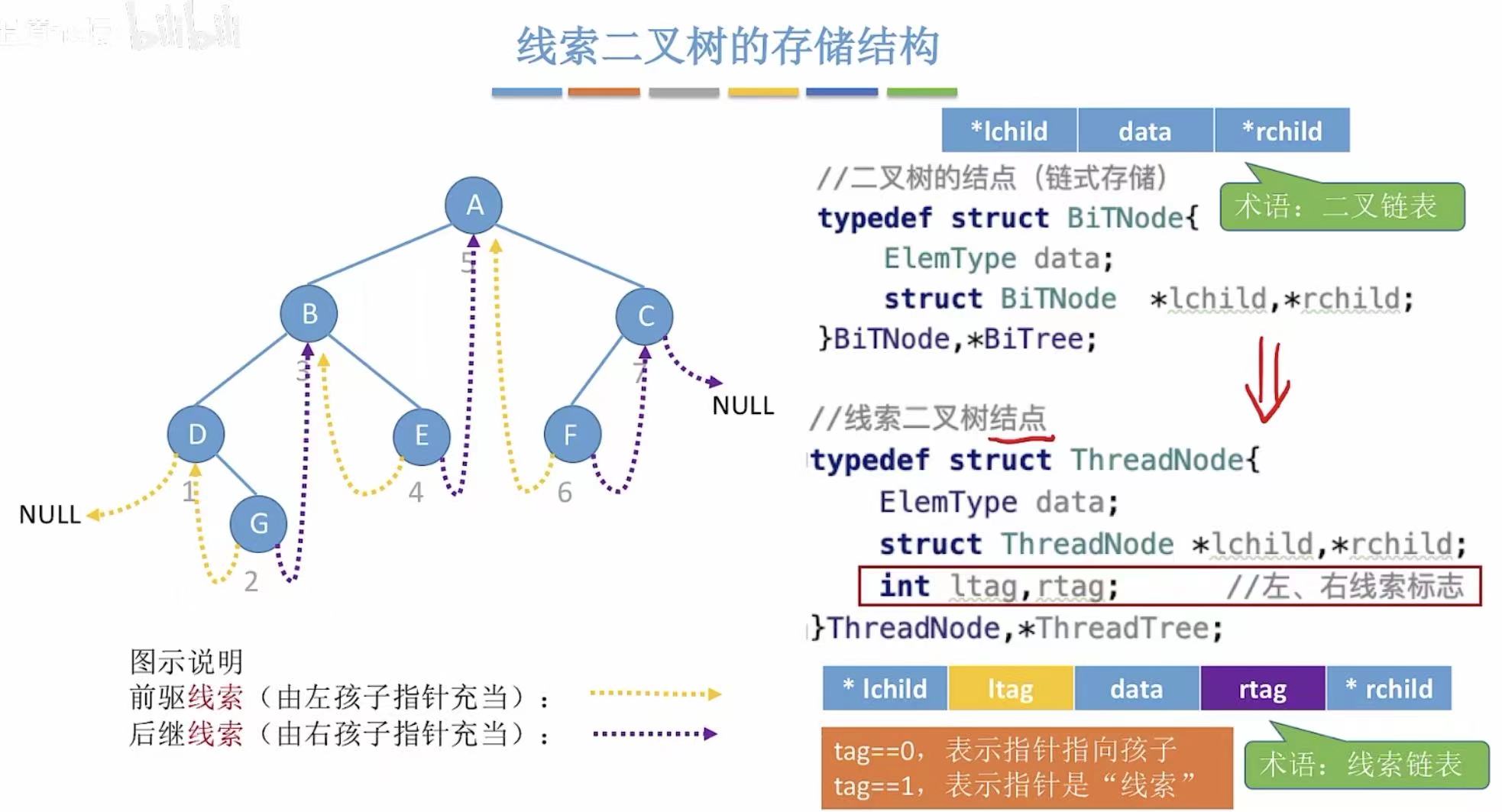

2. 线索二叉树的存储结构

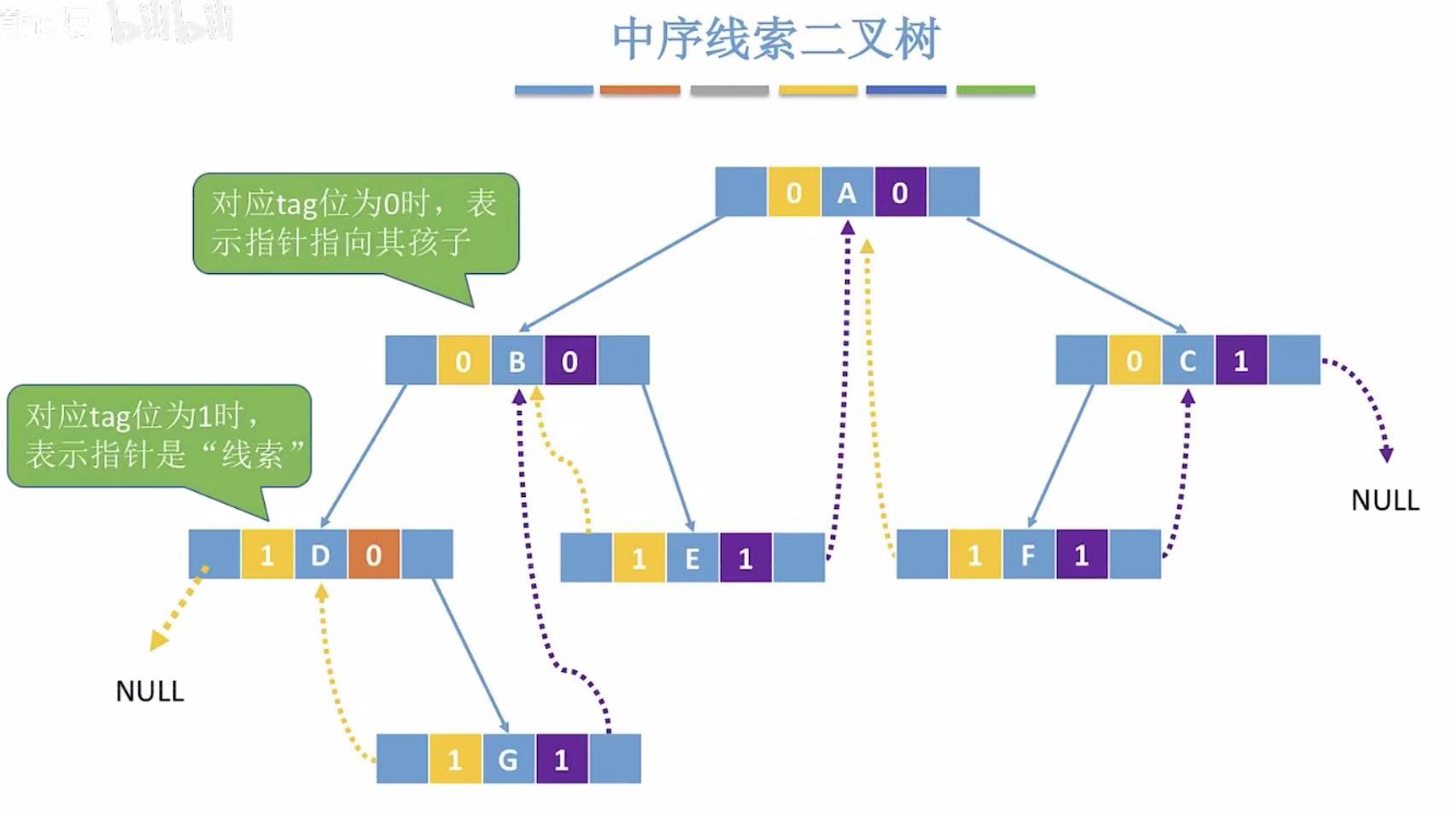

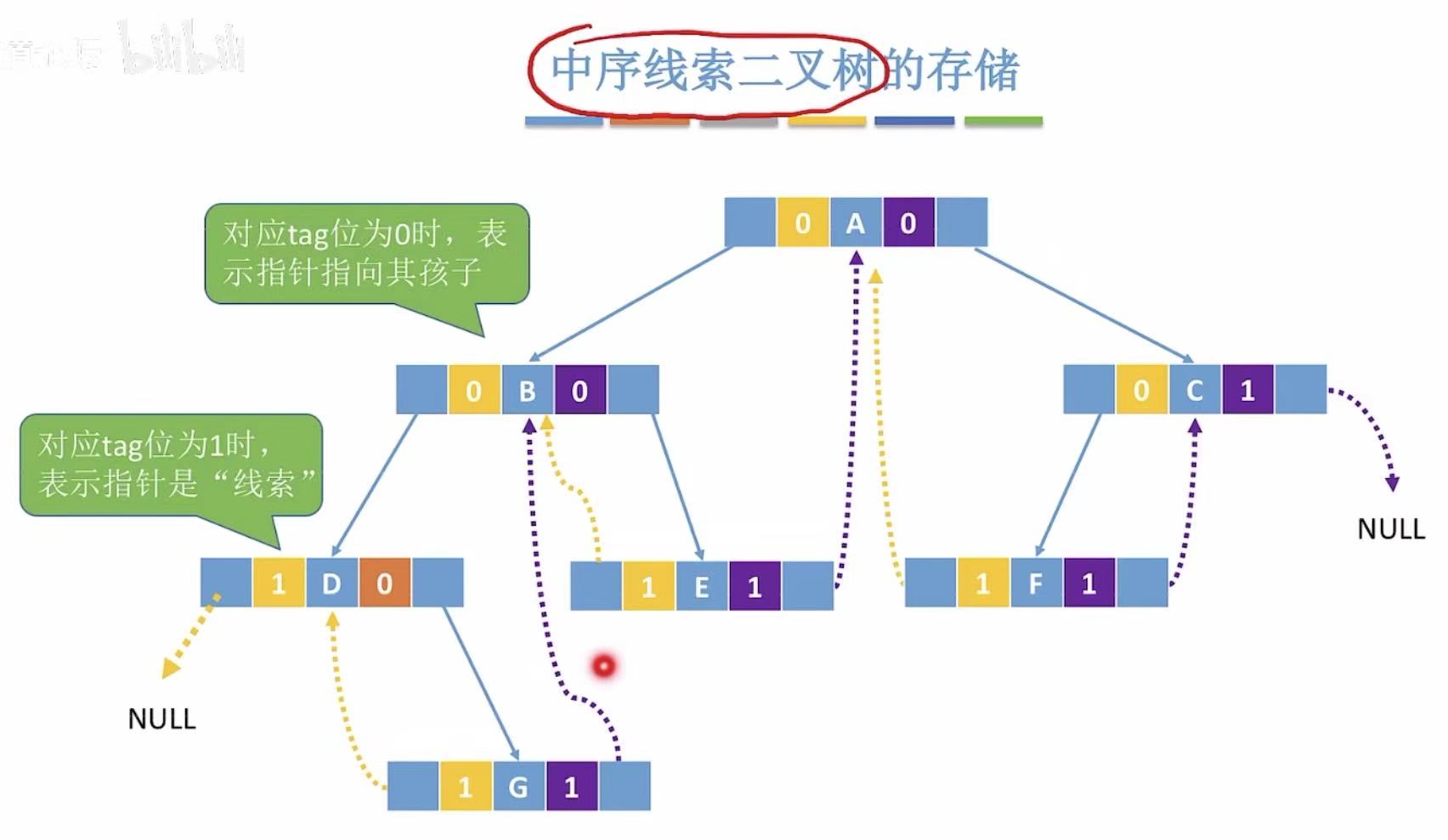

2.1 中序

在普通的二叉链表的基础上增加前驱线索和后继线索，就变成了线索链表。
链式存储具体可见：链式存储

DGBEAFC：

D无前驱，所以黄色指针指向NULL；
G无左右孩子，所以黄色指针指向前驱D，紫色指针指向后继B；
后面以此类推。

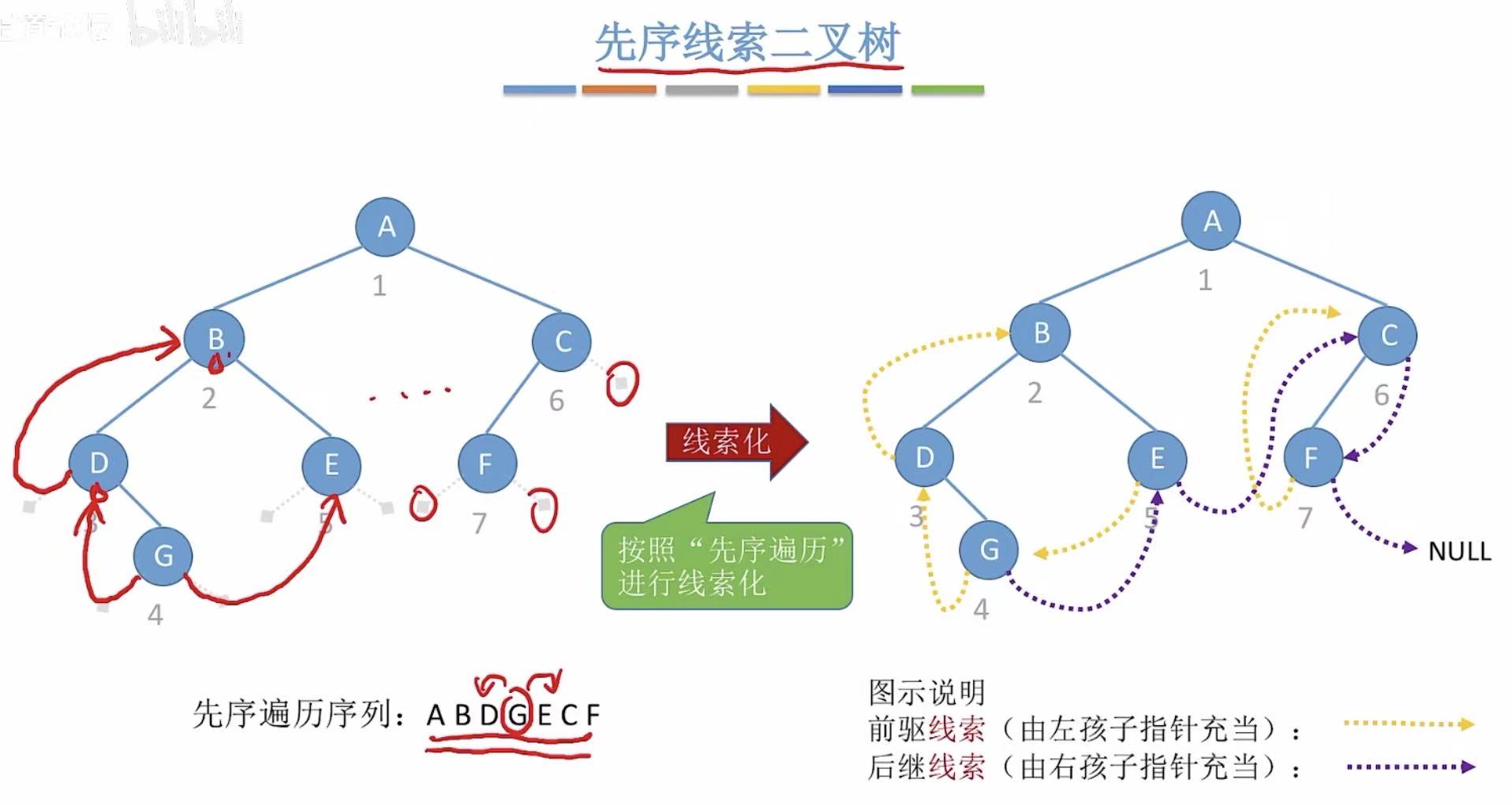

2.2 先序

2.3 后序

2.4 对比

3. 小结

二叉树线索化

用上面最开始提过的方法实现查找前驱是这样了，为了提高代码效率，所以就必须用线索把所有的代码优化一遍。

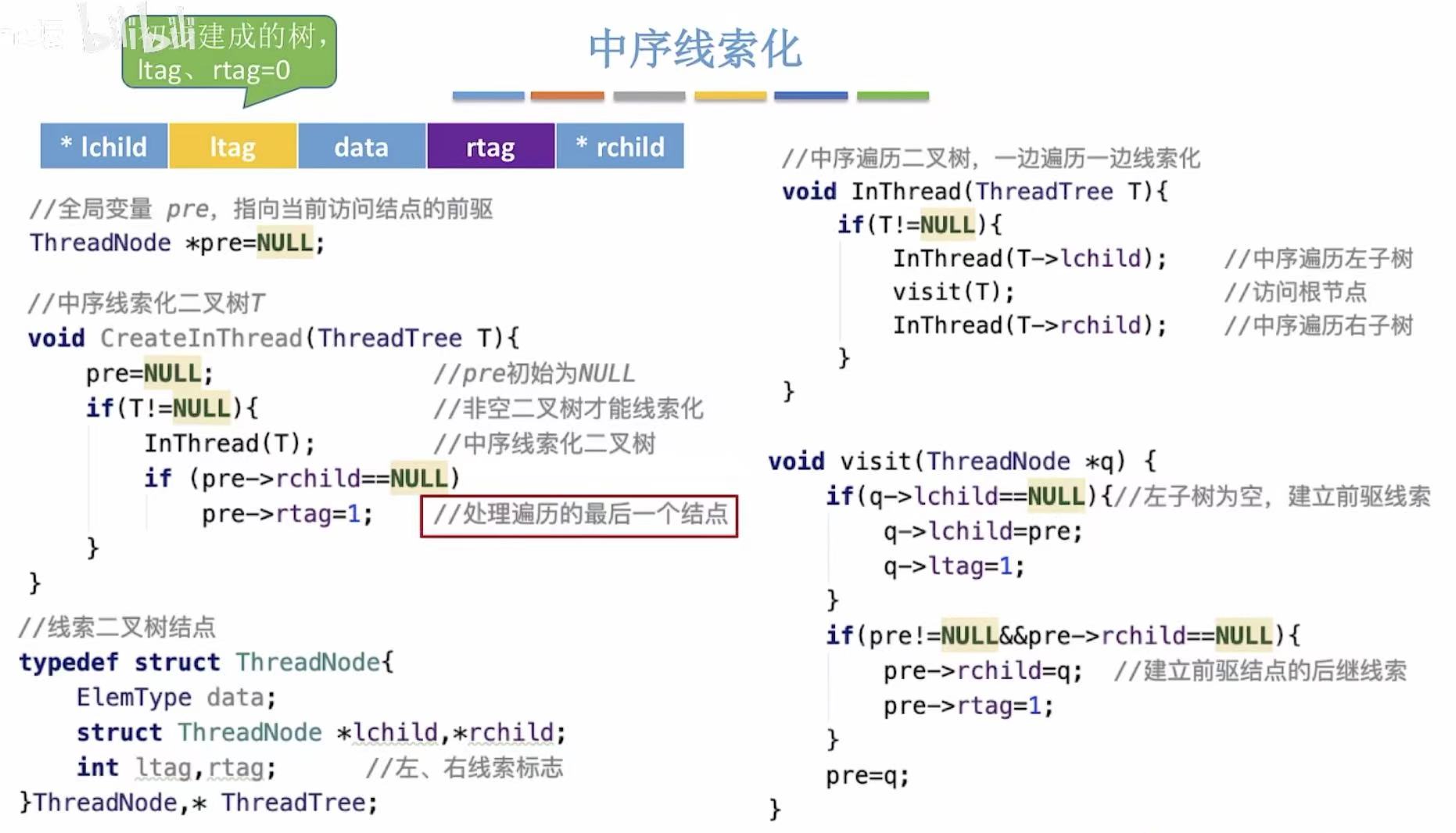

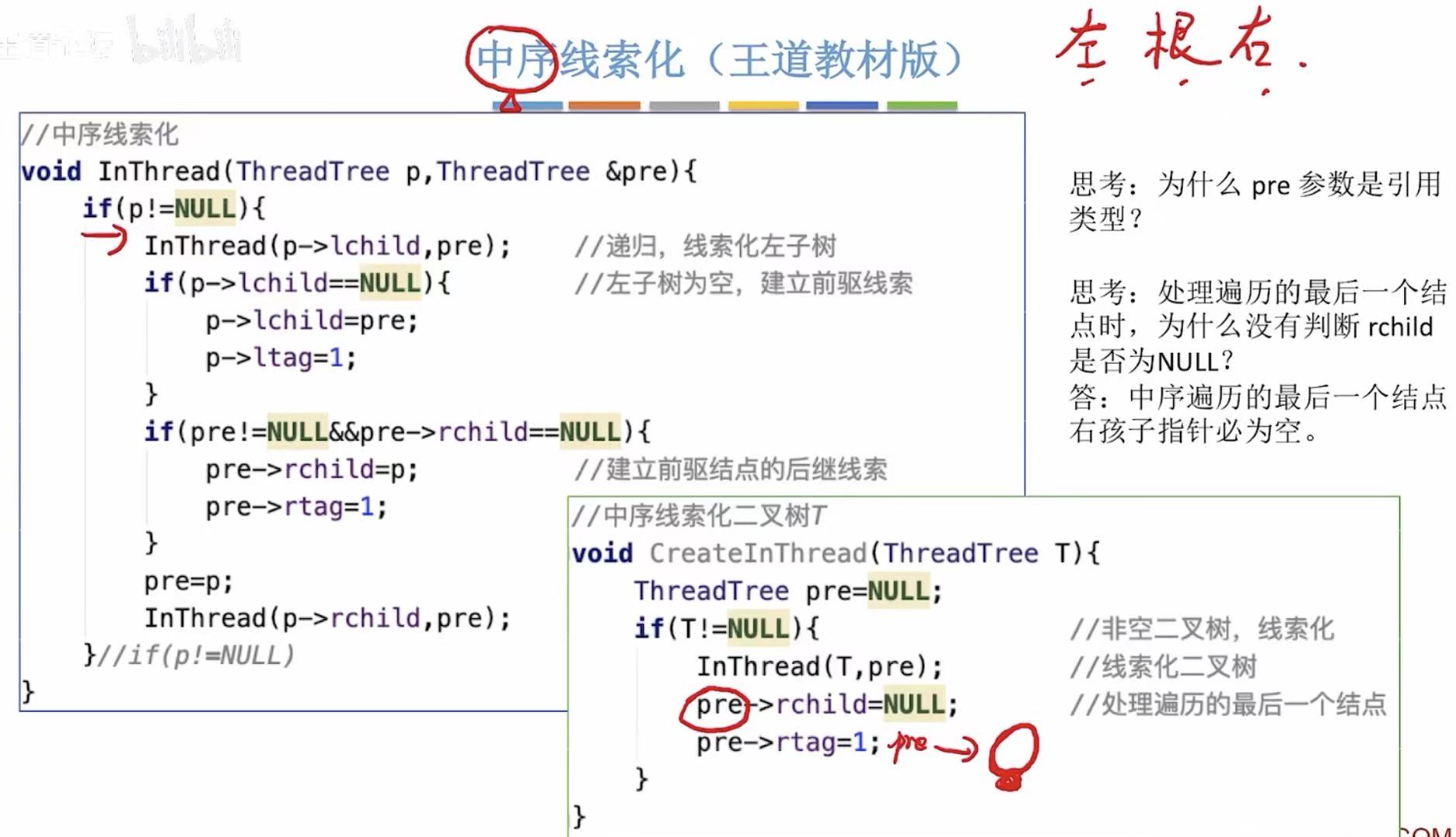

1. 中序线索化

如果指向C，因为C是最后一个被访问的结点，它没有后继，所以给它添加的后继线索就只能指向NULL。

// 定义线索二叉树的结点结构
typedef struct ThreadNode {
    ElemType data;                    // 数据域
    struct ThreadNode *lchild, *rchild; // 左、右孩子指针
    int ltag, rtag;                   // 线索标志位
                                        // ltag=0 表示 lchild 指向左孩子
                                        // ltag=1 表示 lchild 指向前驱
                                        // rtag=0 表示 rchild 指向右孩子
                                        // rtag=1 表示 rchild 指向后继
} ThreadNode, *ThreadTree;

// 全局变量 pre，用于记录当前访问结点的前驱
ThreadNode *pre = NULL;

// 中序线索化函数：一边中序遍历，一边建立线索
void InThread(ThreadTree T) {
    if (T != NULL) {                     // 如果当前结点不为空
        InThread(T->lchild);             // 递归线索化左子树
        visit(T);                        // 访问当前结点（建立线索）
        InThread(T->rchild);             // 递归线索化右子树
    }
}

// 辅助函数：在中序遍历时建立前后线索
void visit(ThreadNode *q) {
    // 情况1：如果 q 的左孩子为空 → 可以建立前驱线索
    if (q->lchild == NULL) {
        q->lchild = pre;                 // 将 q 的左指针指向它的前驱 pre
        q->ltag = 1;                     // 标志为线索（不是孩子）
    }

    // 情况2：如果 pre 不为空且 pre 的右孩子为空 → 可以建立后继线索
    if (pre != NULL && pre->rchild == NULL) {
        pre->rchild = q;                 // 将 pre 的右指针指向 q（即 q 是 pre 的后继）
        pre->rtag = 1;                   // 标志为线索
    }

    // 更新 pre 为当前结点 q，供下一次使用
    pre = q;
}

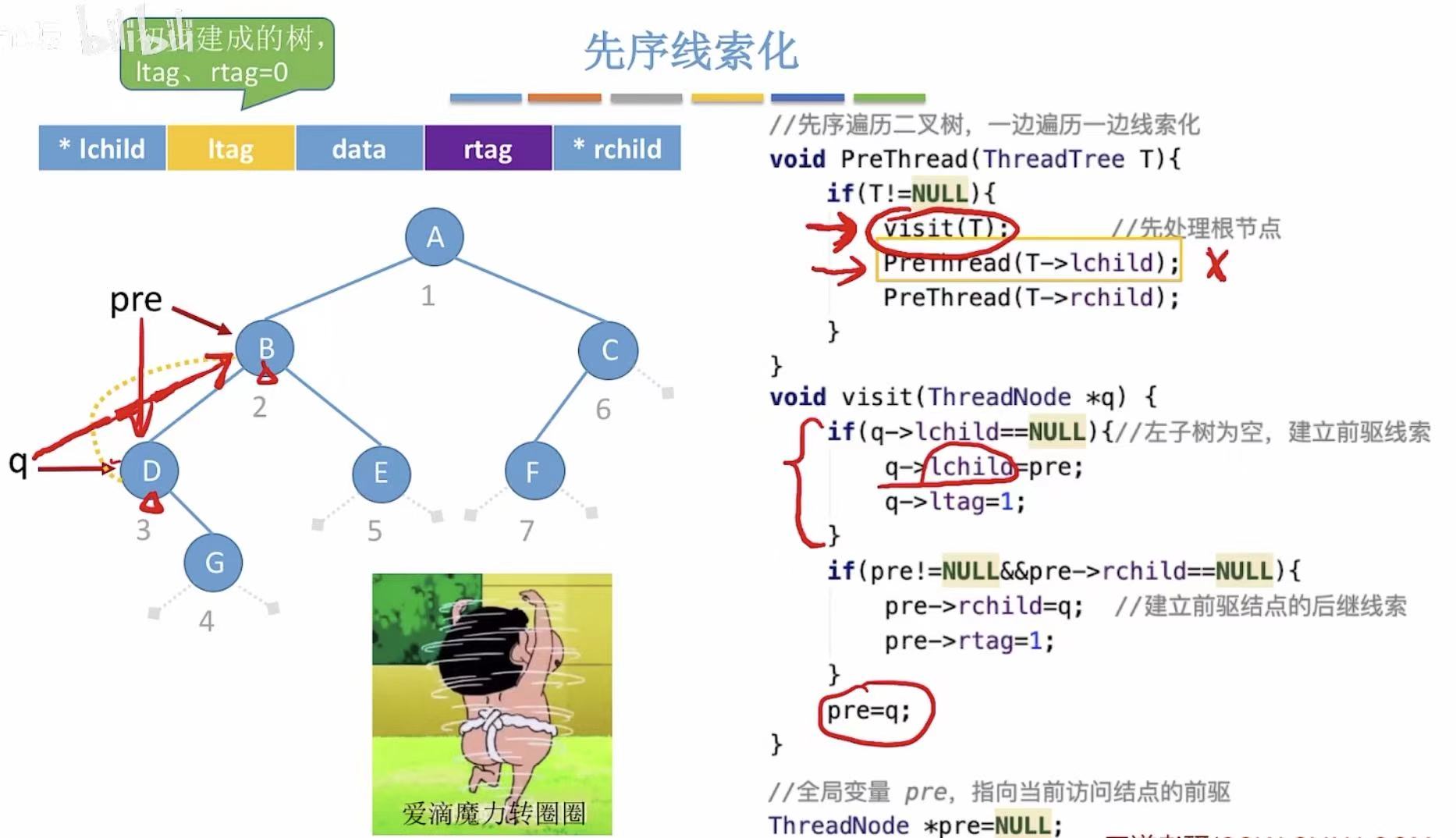

2. 先序线索化

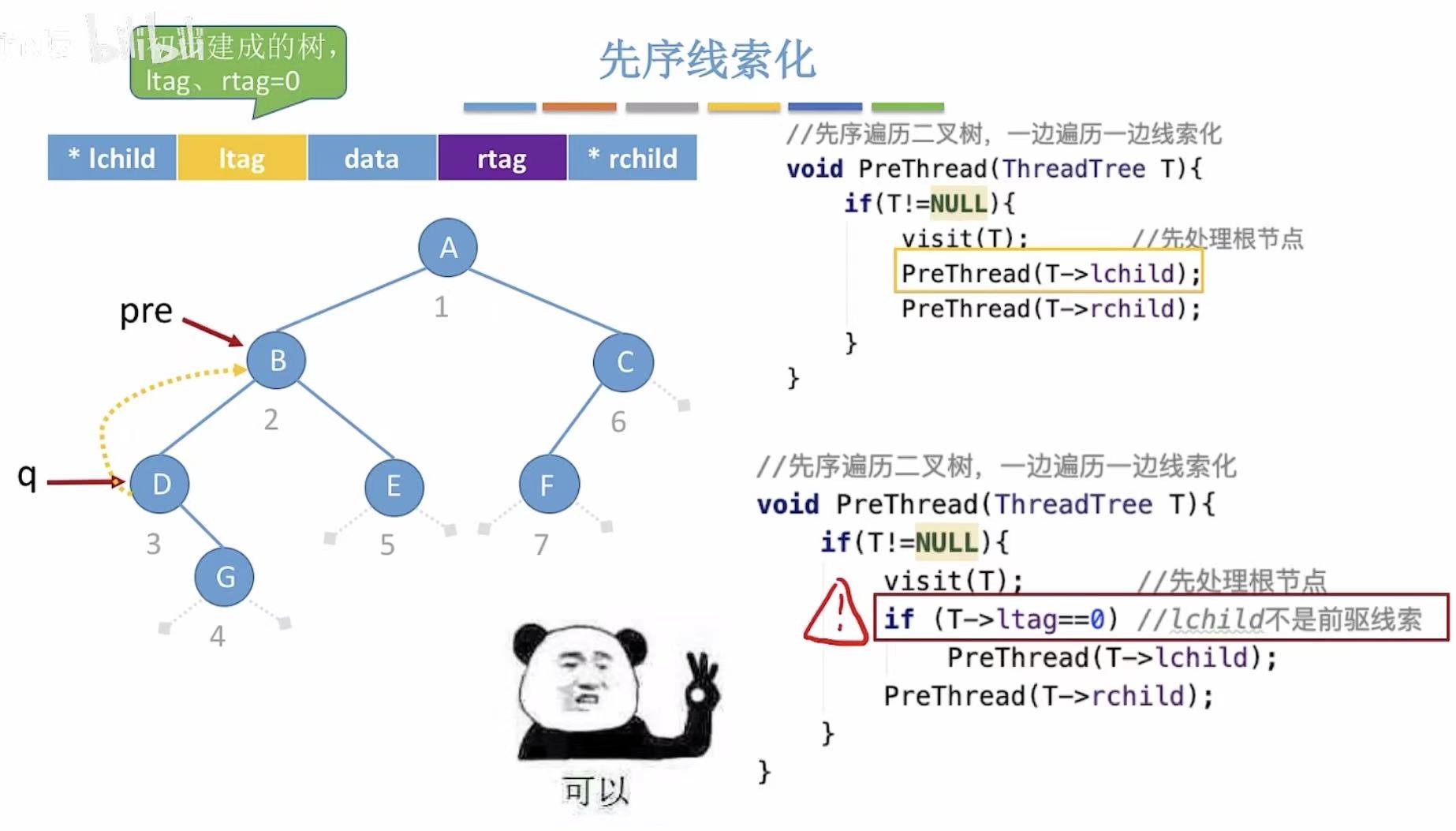

转圈问题：

visit(T)：当pre指向B，也就是q指向D且将D结点线索化的时候（D的左侧指针指向B）
PreThread(T->lchild)：需要继续对D的左孩子进行处理
这里会误将B认为D的左孩子（因为上一步线索化让这两个结点连在了一起）
就会出现D–>B–>D–>B–>…这种无限循环的情况
所以进行优化，这里跳到熊猫头表情包的那一张PPT

我们需要加上一个判断，只有指向的不是前驱线索的时候，我们才对那个结点进行处理

// 定义线索二叉树的结点结构
typedef struct ThreadNode {
    ElemType data;                    // 数据域
    struct ThreadNode *lchild, *rchild; // 左、右孩子指针
    int ltag, rtag;                   // 线索标志位
                                        // ltag=0：lchild 指向左孩子
                                        // ltag=1：lchild 指向前驱
                                        // rtag=0：rchild 指向右孩子
                                        // rtag=1：rchild 指向后继
} ThreadNode, *ThreadTree;

// 全局变量 pre，用于记录当前访问结点的前驱
ThreadNode *pre = NULL;

// 主函数：创建并进行先序线索化
void CreatePreThread(ThreadTree T) {
    pre = NULL;                        // 初始化 pre 为 NULL
    if (T != NULL) {                   // 如果树不为空
        PreThread(T);                  // 调用先序线索化函数
    }
    // 最后处理遍历的最后一个结点（根节点）
    if (pre->rchild == NULL) {         // 如果最后一个结点的右孩子为空
        pre->rtag = 1;                 // 将其右指针设为线索，指向后继（无后继，但可标记）
    }
}

// 先序线索化递归函数
void PreThread(ThreadTree T) {
    if (T != NULL) {
        visit(T);                      // 先访问当前结点（处理根节点）

        // 只有当左子树不是线索时，才递归处理左子树
        if (T->ltag == 0) {            // 如果左孩子是真实的孩子（非线索）
            PreThread(T->lchild);      // 递归处理左子树
        }

        PreThread(T->rchild);          // 处理右子树（无论是否是线索）
    }
}

// 辅助函数：在遍历时建立线索
void visit(ThreadNode *q) {
    // 情况1：如果 q 的左孩子为空 → 可以建立前驱线索
    if (q->lchild == NULL) {
        q->lchild = pre;               // 将 q 的左指针指向它的前驱 pre
        q->ltag = 1;                   // 标志为线索（不是孩子）
    }

    // 情况2：如果 pre 不为空且 pre 的右孩子为空 → 可以建立后继线索
    if (pre != NULL && pre->rchild == NULL) {
        pre->rchild = q;               // 将 pre 的右指针指向 q（即 q 是 pre 的后继）
        pre->rtag = 1;                 // 标志为线索
    }

    // 更新 pre 为当前结点 q，供下一次使用
    pre = q;
}

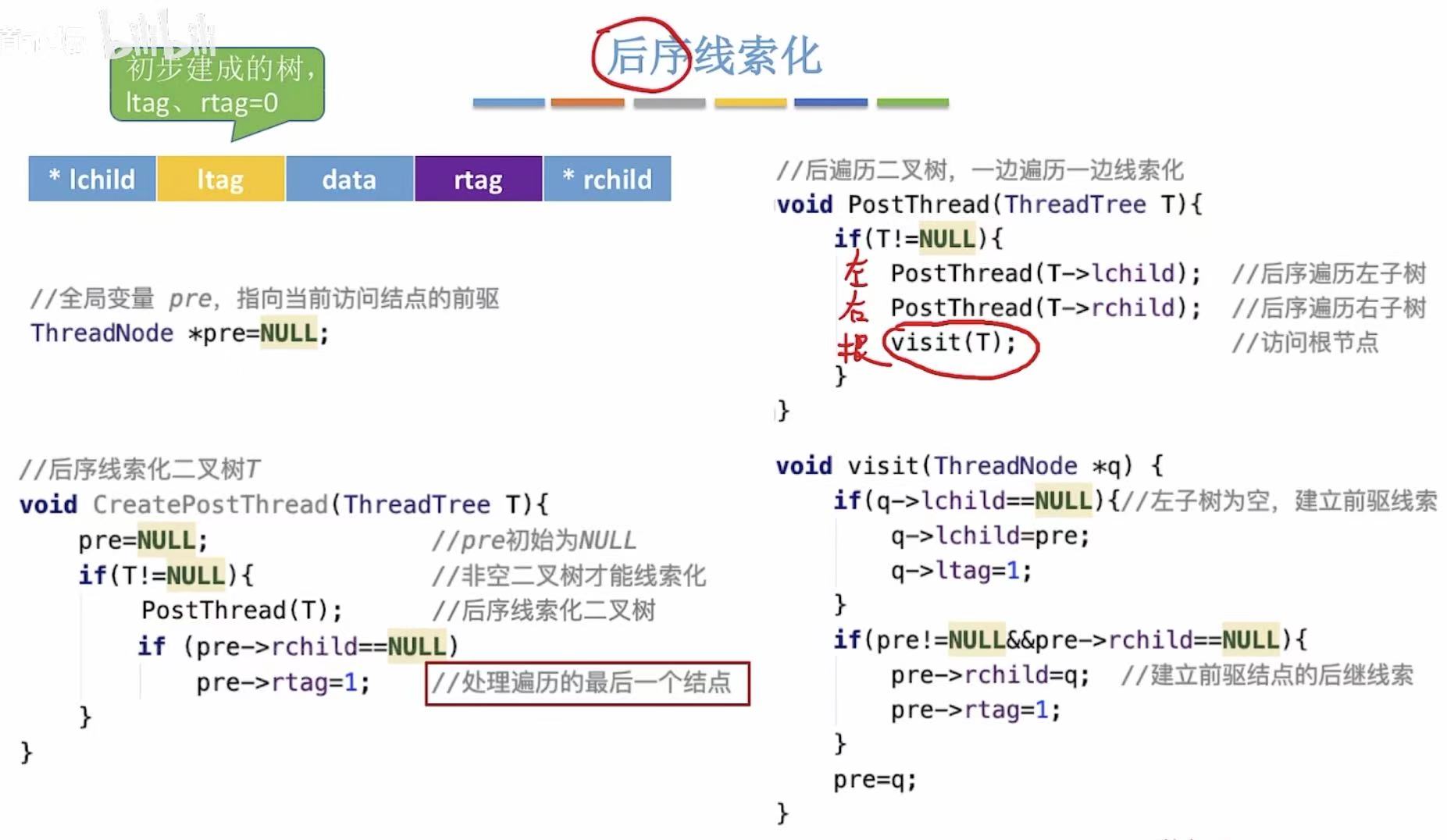

3. 后序线索化

// 定义线索二叉树的结点结构
typedef struct ThreadNode {
    ElemType data;                    // 数据域
    struct ThreadNode *lchild, *rchild; // 左、右孩子指针
    int ltag, rtag;                   // 线索标志位
                                        // ltag=0：lchild 指向左孩子
                                        // ltag=1：lchild 指向前驱
                                        // rtag=0：rchild 指向右孩子
                                        // rtag=1：rchild 指向后继
} ThreadNode, *ThreadTree;

// 全局变量 pre，用于记录当前访问结点的前驱
ThreadNode *pre = NULL;

// 主函数：创建并进行后序线索化
void CreatePostThread(ThreadTree T) {
    pre = NULL;                        // 初始化 pre 为 NULL
    if (T != NULL) {                   // 如果树不为空
        PostThread(T);                 // 调用后序线索化函数
    }
    // 最后处理遍历的最后一个结点（根节点）
    if (pre->rchild == NULL) {         // 如果最后一个结点的右孩子为空
        pre->rtag = 1;                 // 将其右指针设为线索，标记为后继
    }
}

// 后序线索化递归函数
void PostThread(ThreadTree T) {
    if (T != NULL) {
        PostThread(T->lchild);         // 递归处理左子树
        PostThread(T->rchild);         // 递归处理右子树
        visit(T);                      // 访问根节点（最后处理）
    }
}

// 辅助函数：在遍历时建立线索
void visit(ThreadNode *q) {
    // 情况1：如果 q 的左孩子为空 → 可以建立前驱线索
    if (q->lchild == NULL) {
        q->lchild = pre;               // 将 q 的左指针指向它的前驱 pre
        q->ltag = 1;                   // 标志为线索（不是孩子）
    }

    // 情况2：如果 pre 不为空且 pre 的右孩子为空 → 可以建立后继线索
    if (pre != NULL && pre->rchild == NULL) {
        pre->rchild = q;               // 将 pre 的右指针指向 q（即 q 是 pre 的后继）
        pre->rtag = 1;                 // 标志为线索
    }

    // 更新 pre 为当前结点 q，供下一次使用
    pre = q;
}
