基于华为taishan200服务器、arm架构kunpeng920 cpu的虚拟化实战
1、简介
最近两天在搞arm架构的应用部署工作，但是我们只有一台arm的服务器，是华为的taishan200，cpu架构是arm的，型号是920。一开始打算使用的是esxi，esxi可以说是虚拟化的老大，但是由于其仅支持x86和一些国外的arm服务器，不支持国内的cpu，所以只能放弃。想过租阿里的arm云服务器，但是大环境啊，租不起了。随后又调研了一些开源和国内的虚拟化平台，比如：*FreeVM、*Proxmox VE，但是free vm在免费版的情况下，只支持虚拟4c4g的虚机，这不满足我们的需求；Proxmox VE 虽然可以做到支持国产服务器arm的方案，但是由于需要更改太多的东西，容易把机器玩废了，所以也只能放弃。哦，这里说下，虽然可以安装debian后，在安装Proxmox，但是这个没有尝试过，可能也需要较长的时间，而且不能保证在改动之后，可以成功虚拟虚机，所以这个不是我的选择。最终在个人调研情况下，决定采用较为稳妥的方式：
- 服务器开启虚拟化
- 安装可以展示界面的linux操作系统（openeuler）
- 在openeuler操作系统中，安装kvm qemu以及虚拟化管理工具
- 创建虚机，完成虚拟化任务
2、服务器查看是否开启虚拟化
我这里的服务器是华为taishan 200，cpu架构arm，cpu型号 kunpeng920
2.1 开机进入bios
这一步其实没什么好说的，就是关闭服务器，然后按下开机按钮，稍等片刻

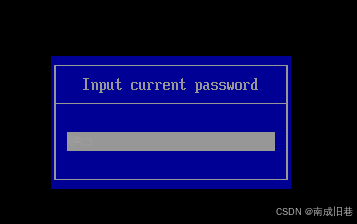

出现上图的时候，疯狂按“Delete”或“F4”（或者开机之后，就开始按也行），顺利的话，可能会让你输入密码
初始的密码应该是admin@9000（如果你没有改过的话）
2.2 查看虚拟化是否开启

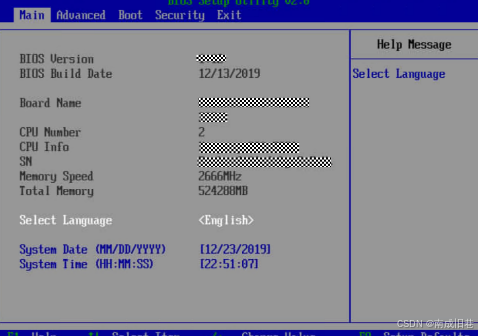

执行完2.1的步骤之后，就会进入bios的mian界面
之后需要通过键盘上的←和→来移动选项，进入 Advanced，然后选择pcle config，回车
进入pcie config界面后，如下图，选择sriou，将其改为enable。
相关参数说明：
- 启用或停用Single Root Input/Output Virtualization（SRIOV），菜单选项为： - Enable 启用- Disable 停用
之后后退，然后F10，保存并退出。
3、下载openeuler镜像，并写入U盘
3.1 下载openeuler镜像
华为的机器，使用华为的操作系统，这非常nice。可以搜索openeuler，进下载页面
筛选一下各自机器的资源配置，比如架构 aarch64、我想要的lts版本（长期维护支持）
我选择的是“openEuler 22.03 LTS SP4”，如果后续在页面中找不到了，可以评论留言要下载地址。点击“openEuler 22.03 LTS SP4”后面的前往下载，进入下图的页面。
然后选择aarch64和服务器，筛选一下，在点击立即下载，就可以下载iso了。这里不建议下载第二个全部安装，因为在安装的时候有冲突，而且写入的时间太长了。
3.2 镜像写入U盘

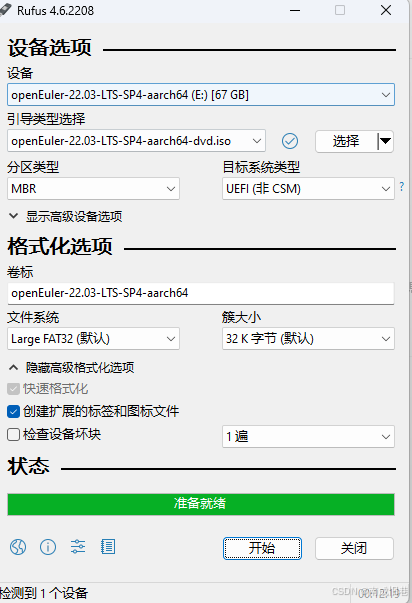

我习惯使用rufus工具写入iso，这是一个非常好用的工具，按照下图中的选项进行选择即可

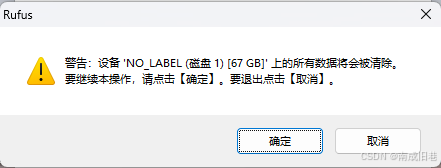

点击开始后，会提示如下内容，提前说明，需要将U盘中的数据进行保存哈
接下来就是一个漫长的等待，毕竟需要进行：格式化U盘，设置卷标，写入文件一系列操作
出现上图，已经表示写入成功，就可以到服务器上插U盘了
4、进到服务器从U盘启动
注：此步骤执行前需要备份服务器中的数据（我这里确认不需要保存后，就直接格式化了）
比较幸运的是，taishan200可以在启动后通过F2，选择启动盘
在开启出现这个界面或出现之前，疯狂按F2(按“F2”进入选择启动项界面)
之后就是输入密码，默认密码在上面写了，这里不重复
输入密码之后选择插入的U盘
5、安装openeuler

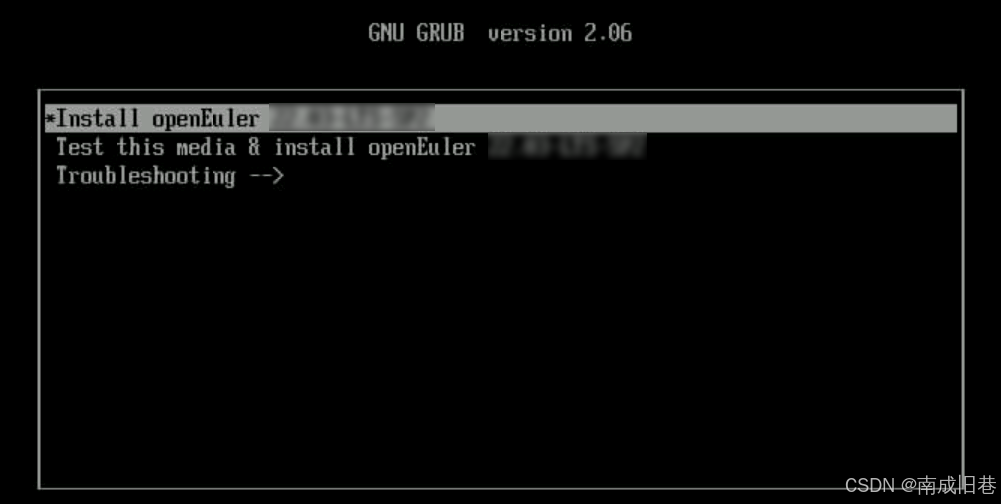

在出现下图时，选择“Test this media & install openEuler 22.03-LTS-SP4”
选择“Test this media & install openEuler 22.03-LTS-SP4”之后，稍等片刻，会出现下图

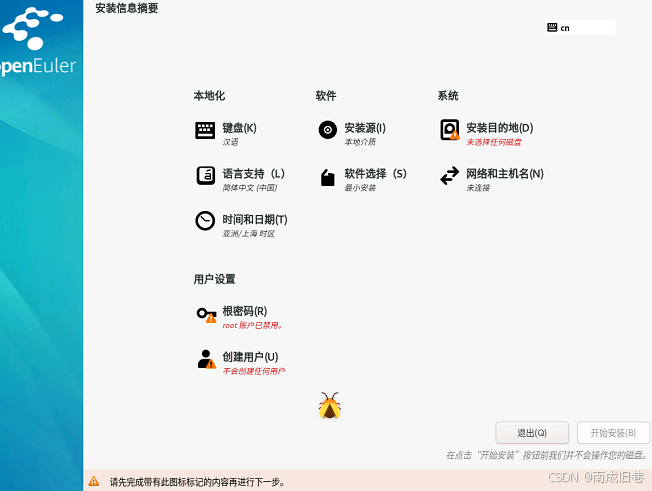

接下来就是选择使用的语言、硬盘、开启网络、主机名、设置时区、创建用户等步骤。
安装的目的地，就选择服务器上的硬盘就可以，如果是已有数据的硬盘，可能会剩余空间不足，在选择磁盘后，点击回收空间，确定不需要保存数据，就选择后，有个全部删除，然后openeuler会自动重置了。
然后就是开启root用户，输入密码，然后选择安装，等完成后，重启系统就可以了。
6、配置服务器为静态ip
进入服务器后，编辑/etc/sysconfig/network-scripts/ifcfg-enp125s0f0文件，我这里是这个名字，有几个网卡选择那个就行，这里如何确定，你使用的是哪个文件呢

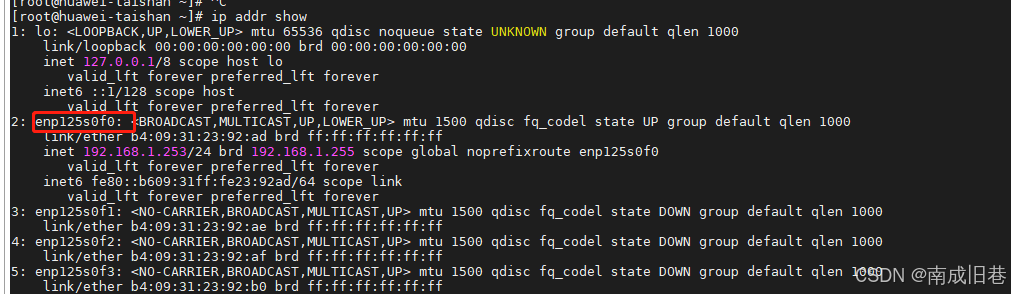

6.1 确定需要修改的网络文件
通过shell连接服务器后，执行
ip addr show
可以通过这个方式，看到使用的网卡名称，然后进行编辑就可以了
6.2 编辑文件
vi /etc/sysconfig/network-scripts/ifcfg-enp125s0f0TYPE="Ethernet"BOOTPROTO="static"NAME="enp125s0f0"DEVICE="enp125s0f0"ONBOOT="yes"IPADDR="192.168.1.253"GATEWAY="192.168.1.1"PREFIXn="255.255.255.0"DNS1="8.8.8.8"
相关参数说明：
- vi xxxx：通过vi编辑网卡文件
- TYPE=Ethernet：网络类型 以太网
- BOOTPROTO=static：使用静态ip
- NAME：网卡名称（与编辑的文件后缀一样）
- DEVICE：系统逻辑名（与编辑的文件后缀一样）
- ONBOOT：是否开机启动网卡，这是是yes
- IPADDR：指定的ip地址
- GATEWAY：网关
- DNS1：指定的第一个DNS服务器
- PREFIXn：这个参数需要说明，openeuler不能是netmask，和centos不太一样
6.3 重启网络或重启系统
设置文件后，重启网络，让其生效
systemctl reload NetworkManagersystemctl restart NetworkManager# 如果你那里通过上面两个命令，执行后已经生效，则不用重启。否则重启服务器reboot
这个地方和centos不太一样，不可以通过service network restart重启
7 安装dde，也就是桌面
如果你自信能用命令行启动虚机，那是厉害的，可以不用在看了，如果你想像在windows使用vmware一样，创建虚机，则继续按我的文档执行
7.1 更新源
DDE是统信软件团队研发的一款功能强大的桌面环境。包含数十款功能强大的桌面应用，是真正意义上的自主自研桌面产品。我比较喜欢这个
dnf update
7.2 安装dde
dnf install dde
7.3 设置以图形界面方式启动
systemctl set-default graphical.targetreboot

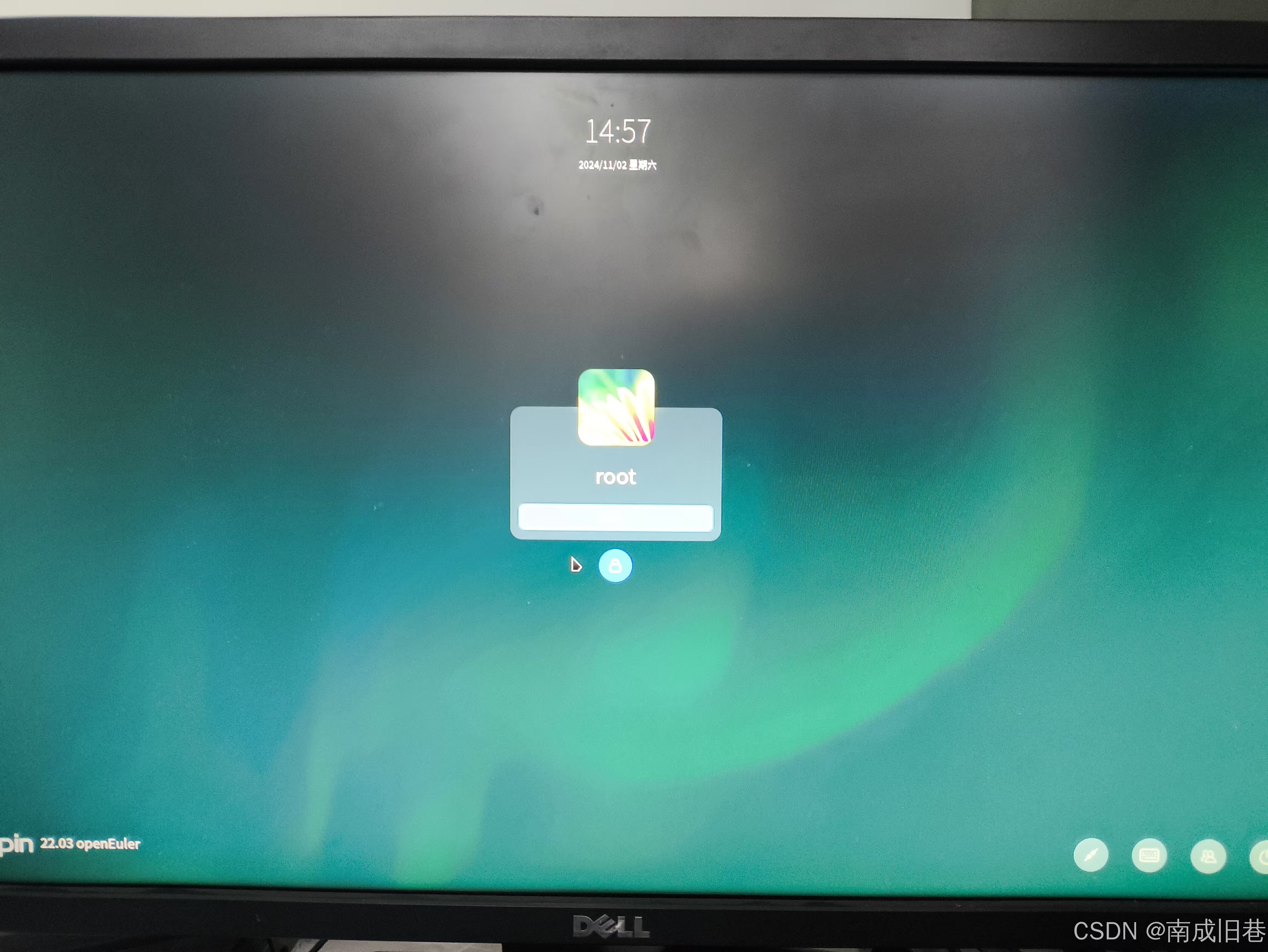

重启之后，就会发现可以使用桌面的方式进入openeuler了，界面就长这个样子，我觉得还是比较好看的
8 安装虚拟化工具
由于openeuler内核已经集成了kvm，所以这里不需要单独安装kvm
8.1 安装qemu组件
yum install -y qemu
8.2 安装libvirt组件
yum install -y libvirt
8.3 启动libvirtd服务
systemctl start libvirtd
8.4 验证8.1-8.3的安装结果
8.4.1 确认kvm安装

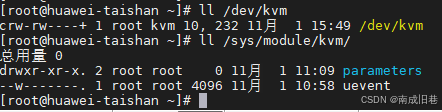

查看内核是否支持KVM虚拟化，即查看/dev/kvm和/sys/module/kvm文件是否存在，命令和回显如下：
ll /dev/kvmll /sys/module/kvm
若上述文件存在，说明内核支持KVM虚拟化。若上述文件不存在，则说明系统内核编译时未开启KVM虚拟化，需要更换支持KVM虚拟化的Linux内核。
8.4.2 确认qemu
rpm -qi qemu
8.4.3 确认libvirt
rpm -qi libvirt
查询下是否启动

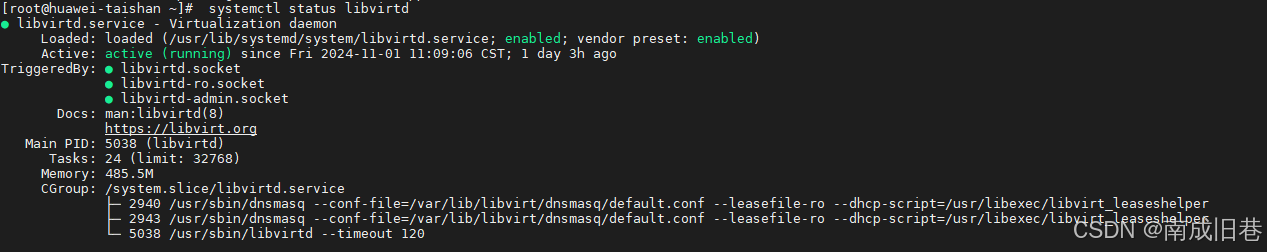

systemctl status libvirtd
8.5 安装虚拟机管理工具
在这里有教程会说安装 qemu-img、virt-install libvirt virt-manager-common等，其实不需要，只需要执行
yum install virt-manager

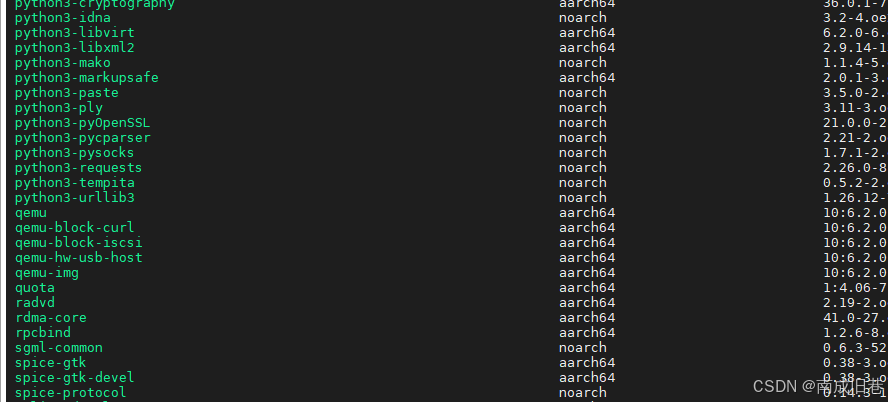

然后需要的内容，都会自动更新并安装，输入y，等待安装完成
8.6 启动虚拟系统管理器
有两种启动方式，一种是在shell中执行 virt-manager，就会自己弹出来管理界面。第二种就是在桌面上，找到虚拟系统管理器
9 使用虚拟系统管理器
9.1 打开虚拟系统管理器

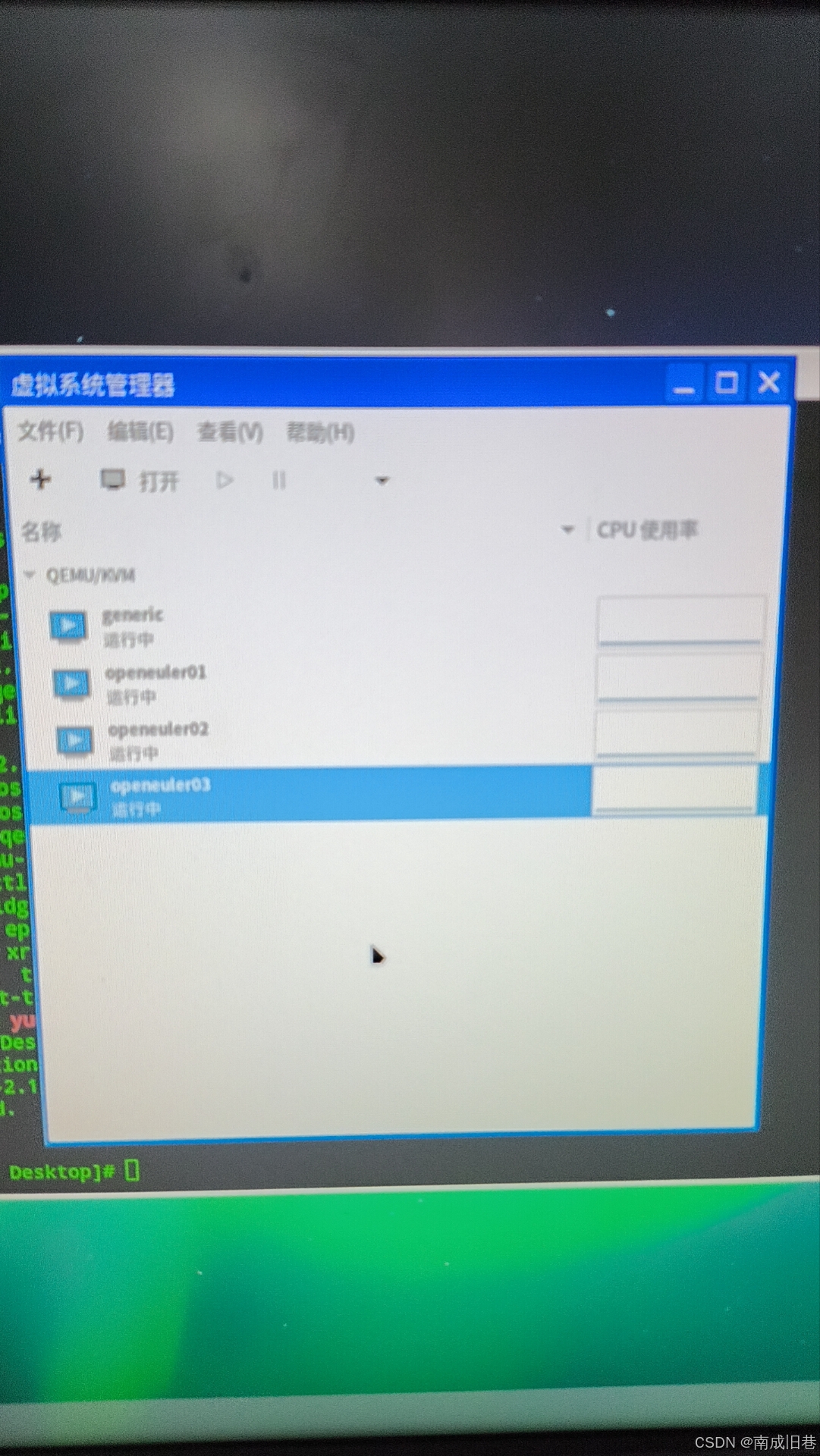

通过8.6 的任意一种方式打开，他会长成下图的样子，当然我这里有我创建的虚机
9.2 点击+，或者文件—新建虚拟机
通过点击+，或者文件—新建虚拟机，都可以创建虚机
9.2.1 解决failed to setup uefi 不能为aarch64 找到任何uefi 二进制路径

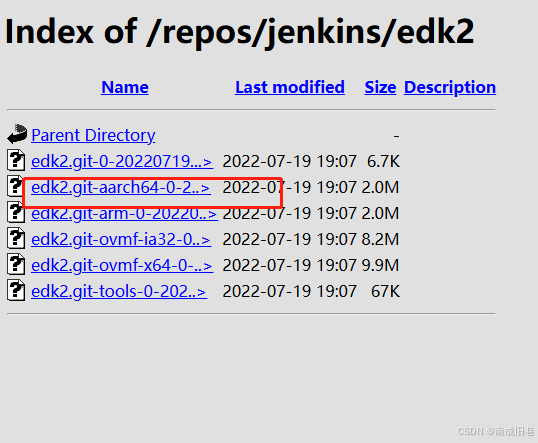

如果你是arm架构的cpu，而且使用的是openeuler操作系统，会遇到一个错误，就是上述的错误“解决failed to setup uefi 不能为aarch64 找到任何uefi 二进制路径”。而且不能勾选本地安装介质，network install 网络引导等。这个错误是因为openeuler没有将“edk2.git-aarch64”工具集成，所以需要单独安装。我看了很多教程，有的是更新源，然后yum 去安装，但是我不建议这样做，因为这样可能会导致之后安装不了任何东西，国产操作系统，能不换源，就不换。我这里是到外网下载的“https://www.kraxel.org/repos/jenkins/edk2/”，如果没有外网，评论我要也可以。下载下图红框中的内容
将其上传到服务器的任意一个目录，执行
rpm -ivh edk2.git-aarch64*.rpm
之后，关闭虚拟系统管理器，重新打开，就可以创建虚拟机了。
这里解决了一个坑，后面还一个。
10 创建虚拟机演示
很多教程在这里就结束了，其实后面还有一个坑，需要解决，我在这里演示一下，方便真正的使用linux arm 虚拟机

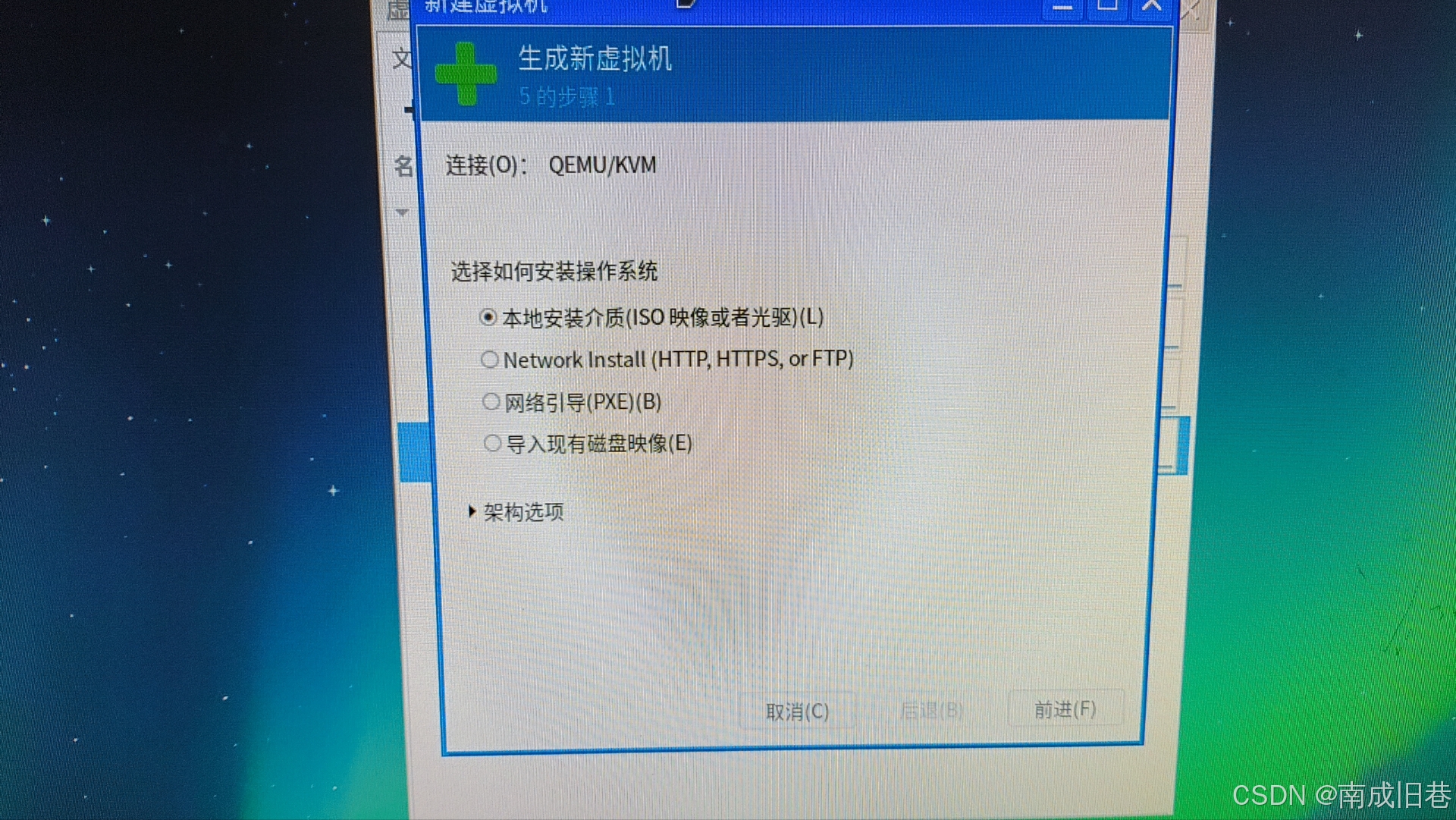

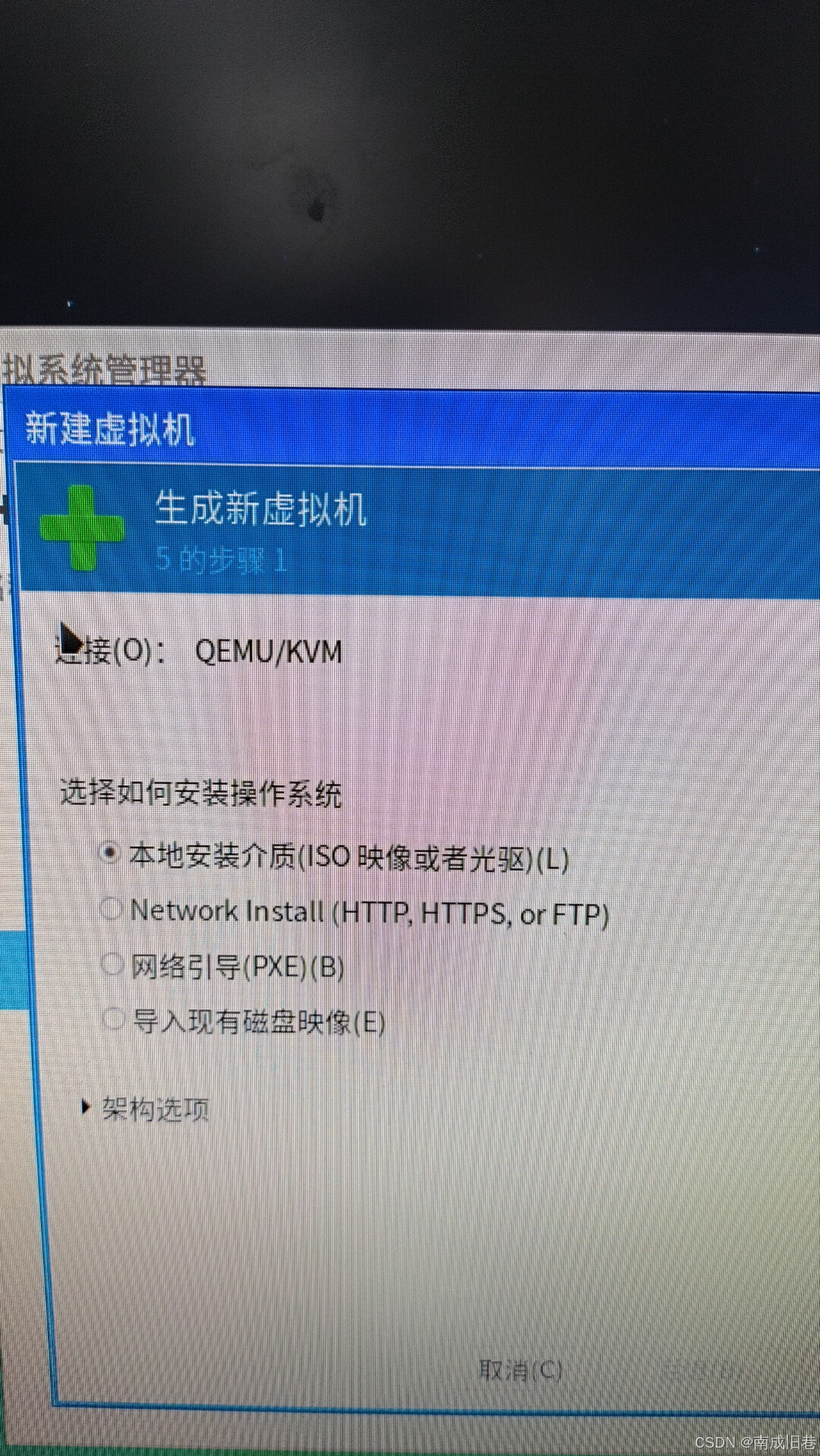

10.1 选择本地安装介质，点击前进。
这个意思就是，你把一个iso镜像，传到服务器的一个目录。
这里我建议找一个大一点的目录，分开放iso文件和虚机磁盘的文件。
10.2 选择镜像，点击前进
由于支持arm的镜像有限，尤其是国产cpu的，封锁较为严重
注：这里会发现，你选择镜像后，并没有识别，然后就报错了。

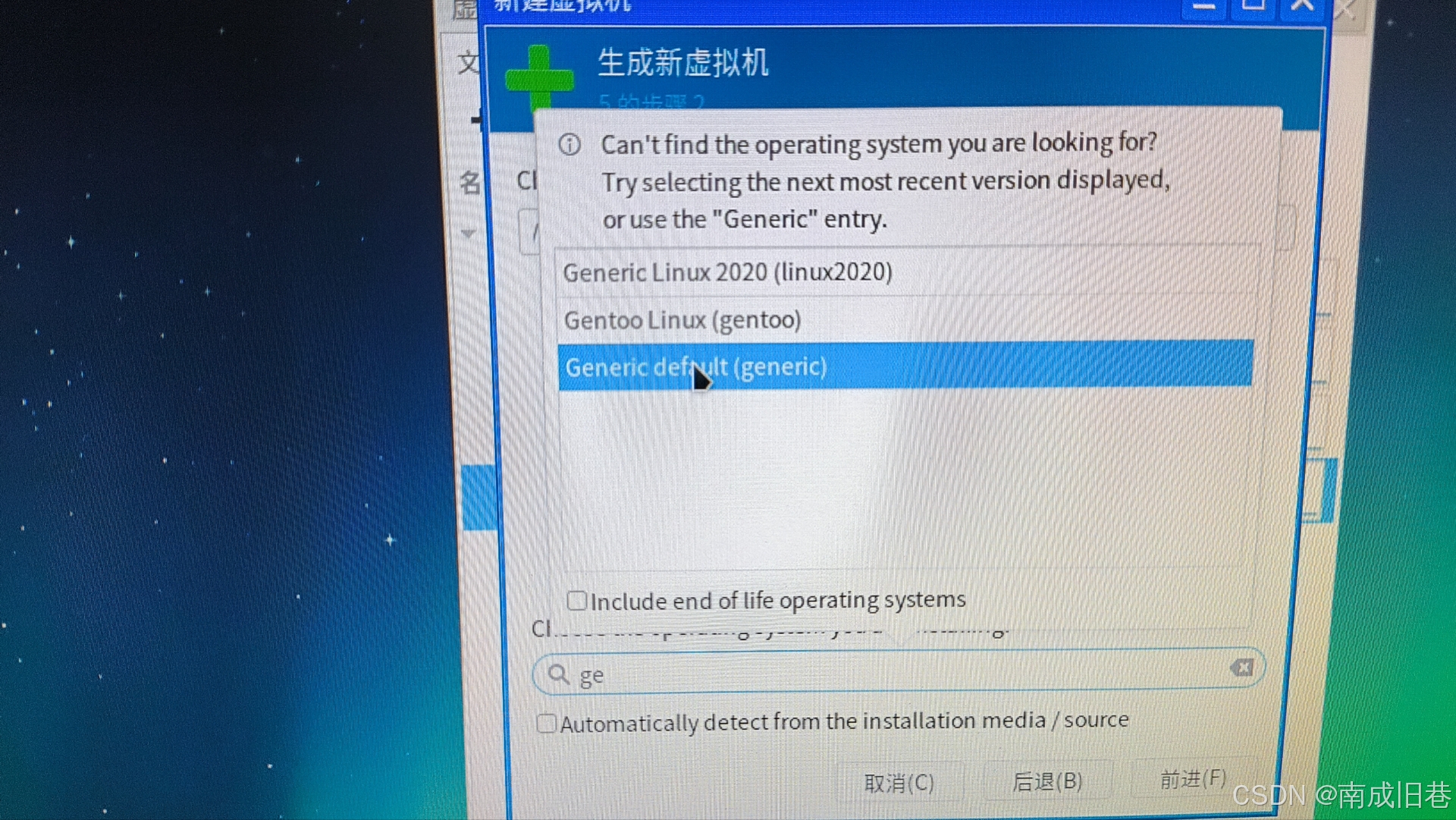

解决方式：所以去掉“automatically ....” 这个选项，在文本框中，输入ge，然后选择generic default（generic）

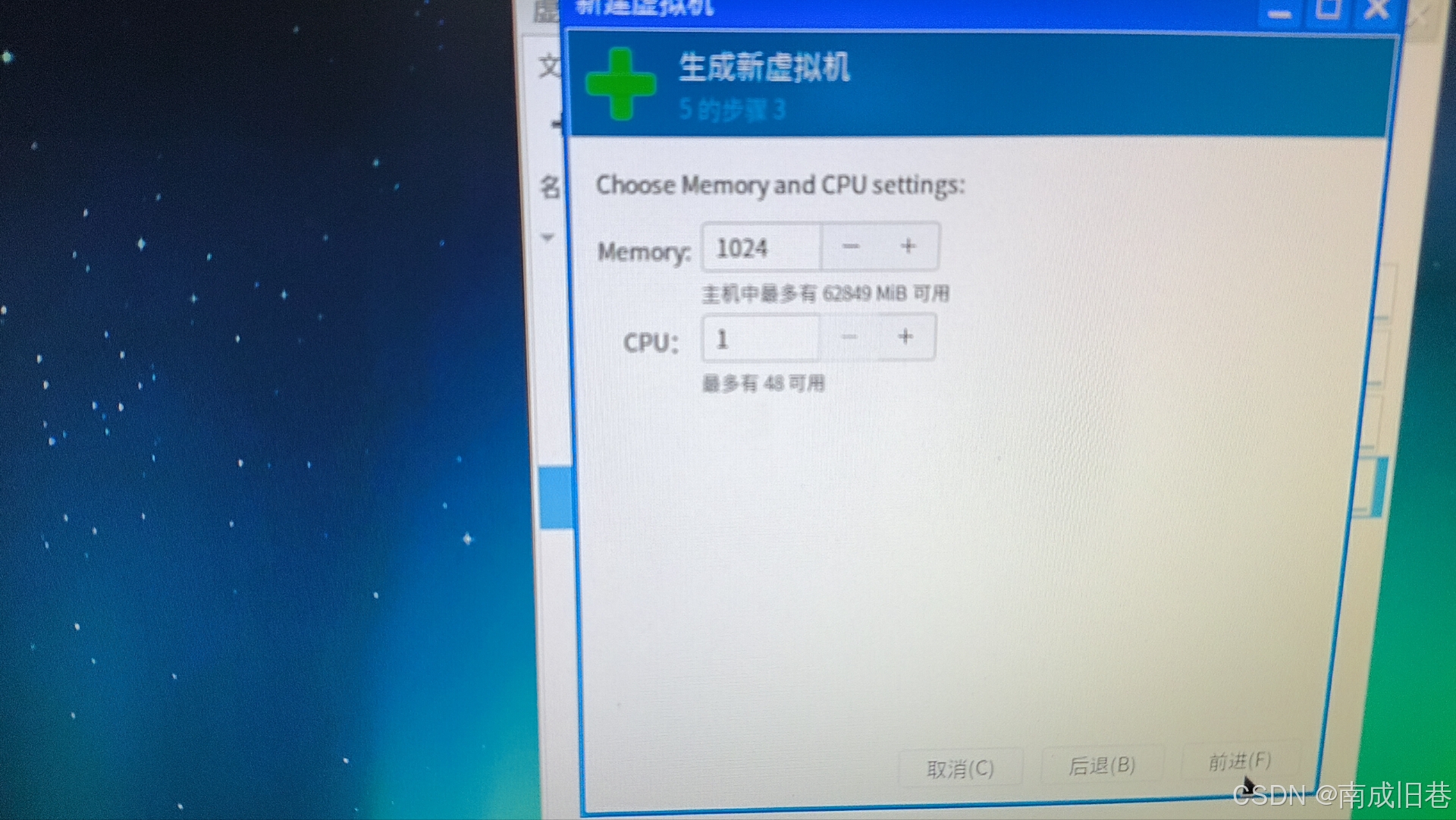

10.3 选择内存和cpu，点击前进
这一步骤没什么说的，根据自己需要进行设置，但是不能超过宿主机（主机）的最大值

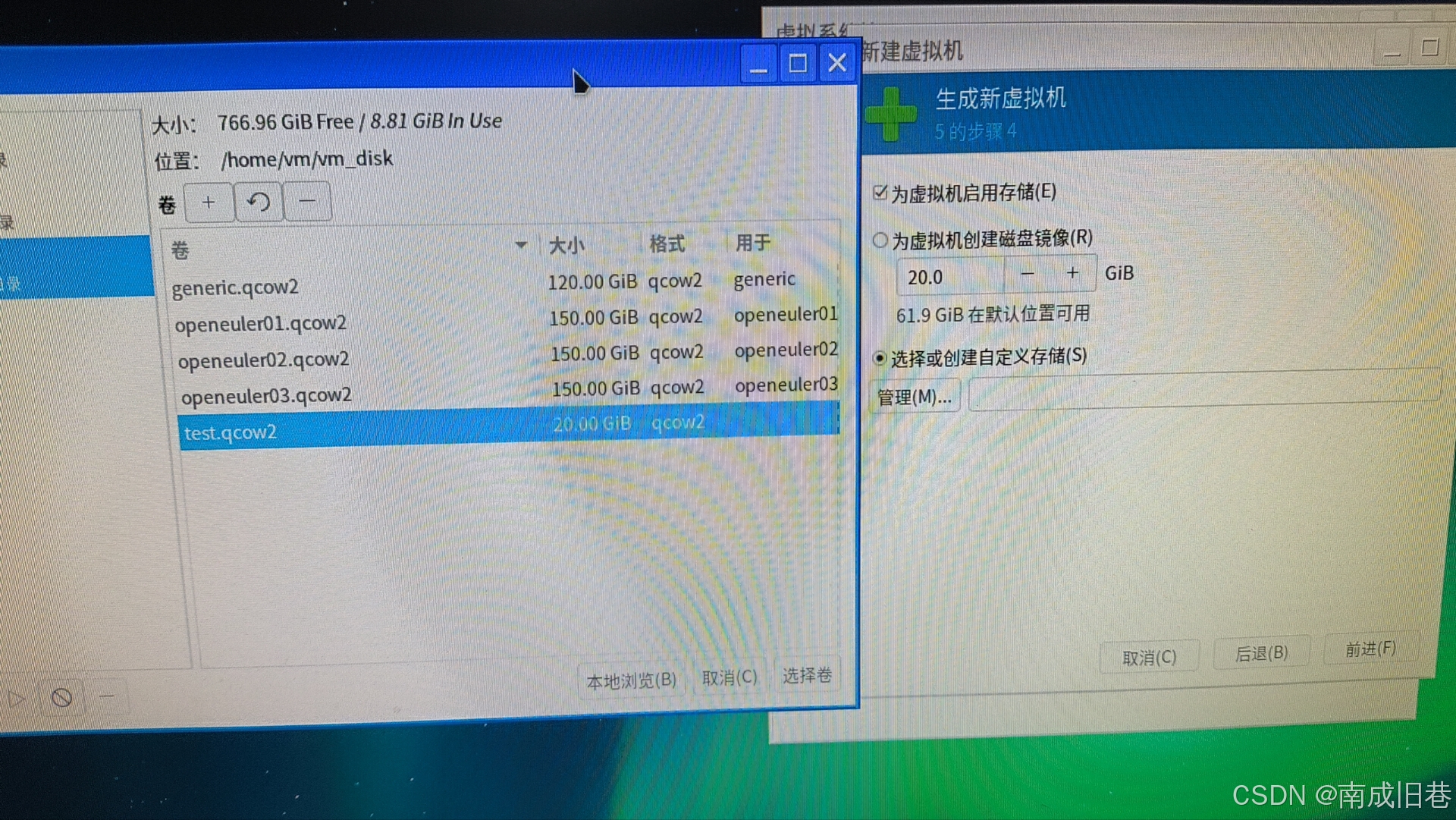

10.4 勾选“选择或创建自定义存储”
点击管理，然后创建个存放虚机磁盘的目录
10.5 开始错误的安装（特别注意）
这一步是个坑，如果你按照默认的内容走，这台虚机就装不上了
比如如果你的选择是上图，你设置完名字，点击完成，然后就开始安装了

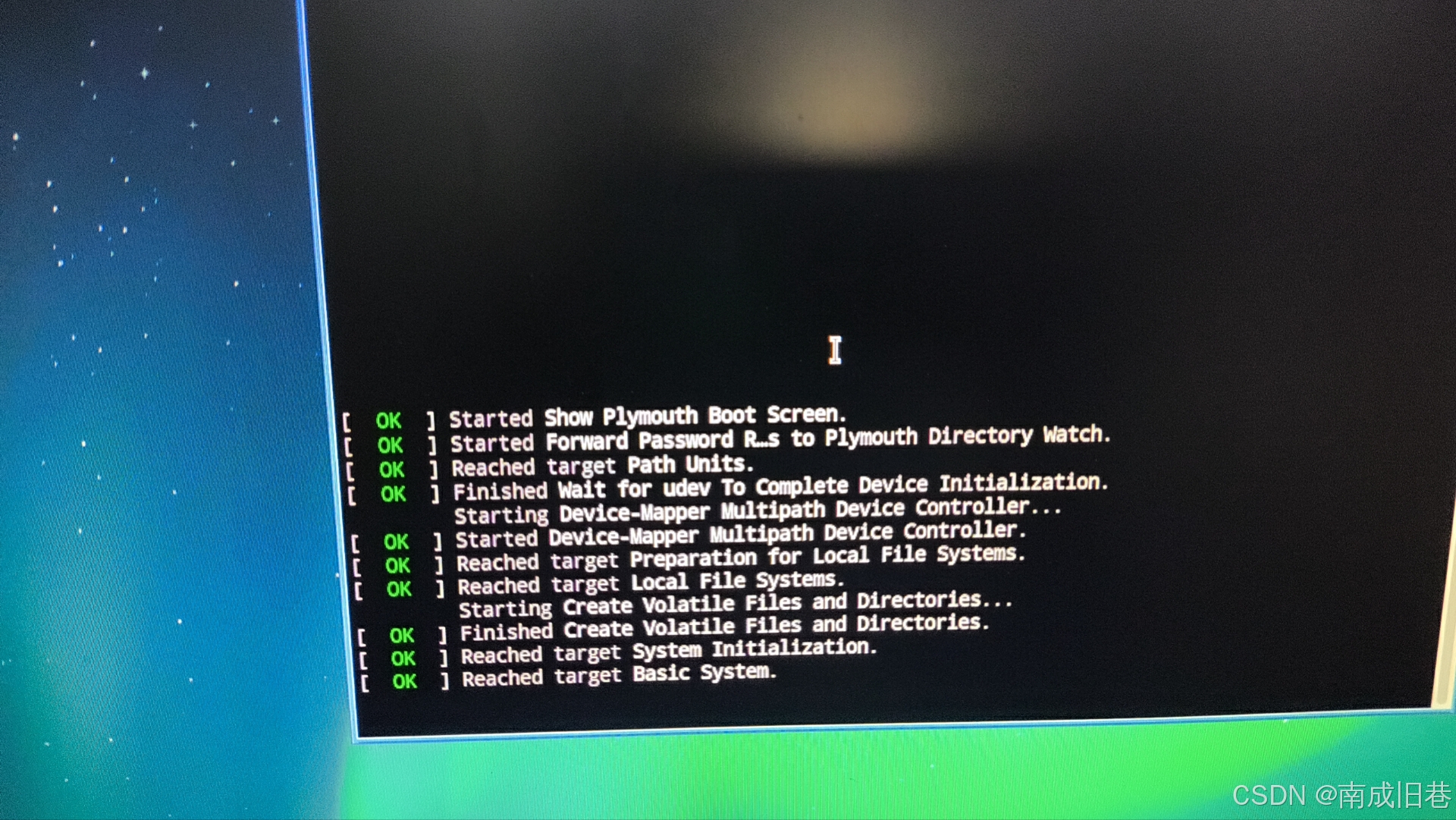

那么你的结局就是，卡在“reached target basic system”这里了

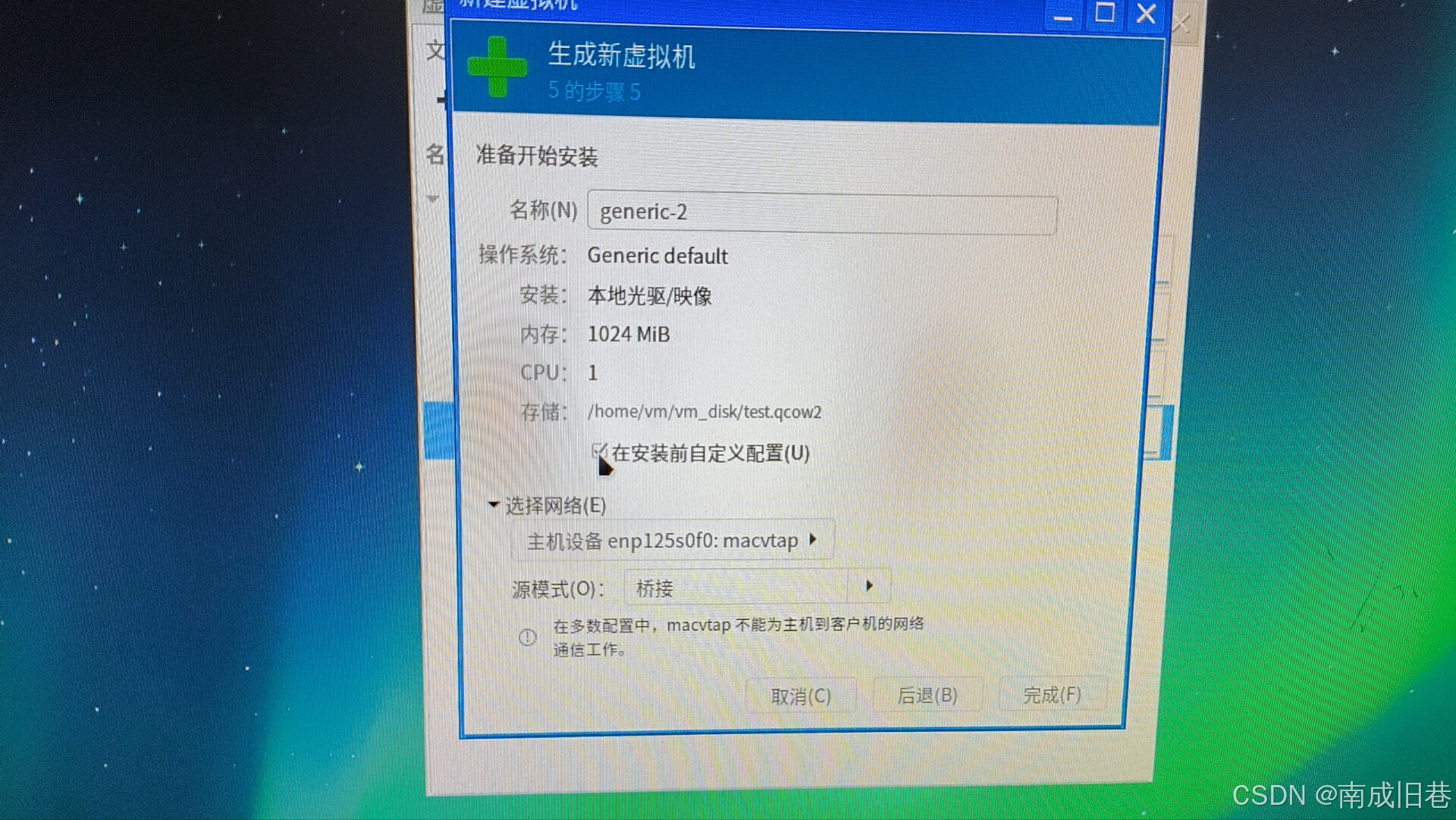

10.6 开始正确的安装
现在说下正确的操作
第一，勾选在安装前自定义配置，这个选择是为了让你可以正常安装
第二，点击选择网络，选择主机设备，原模式为桥接，这个选择是为了让你安装虚拟机后，可以让在与宿主机同一网段的机器发现；如果你选择default，那么进去之后，只有这个宿主机能够访问虚机

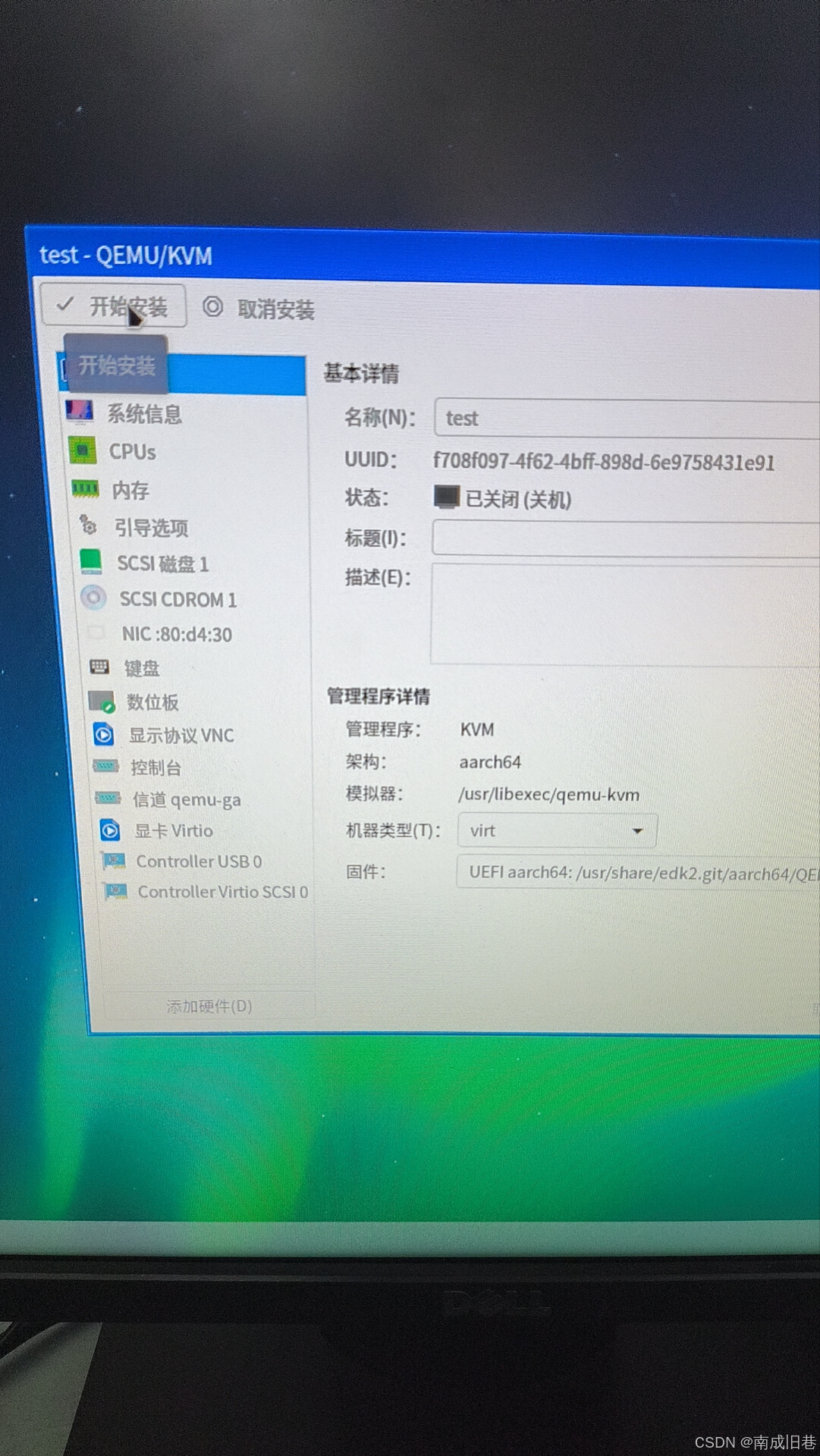

然后点击完成，进入下图界面
这个时候，会有四个动作

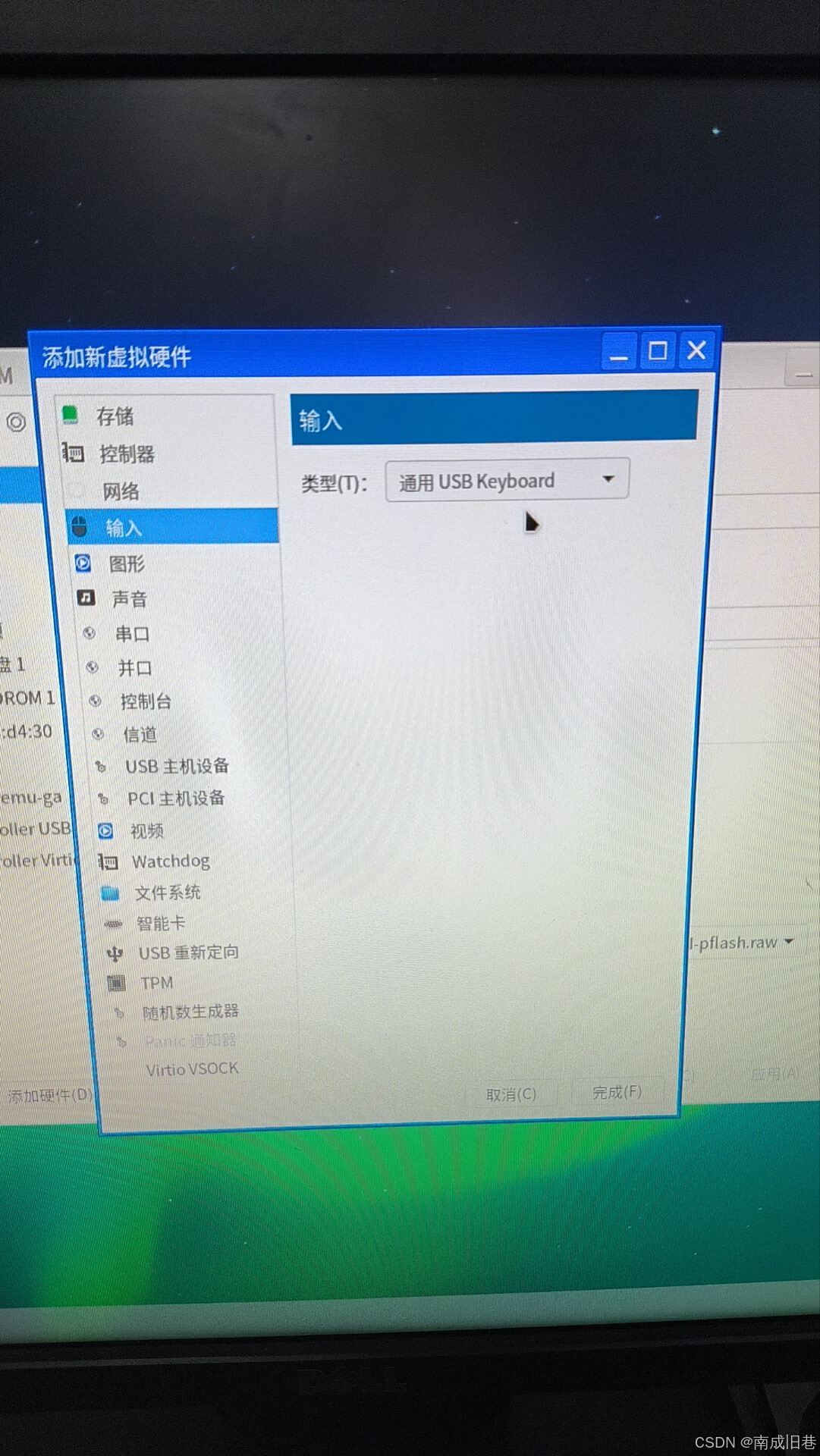

10.6.1 添加设备—输入—通用USB
选择左下角的添加设备—选择输入—选择通用usb—点击完成

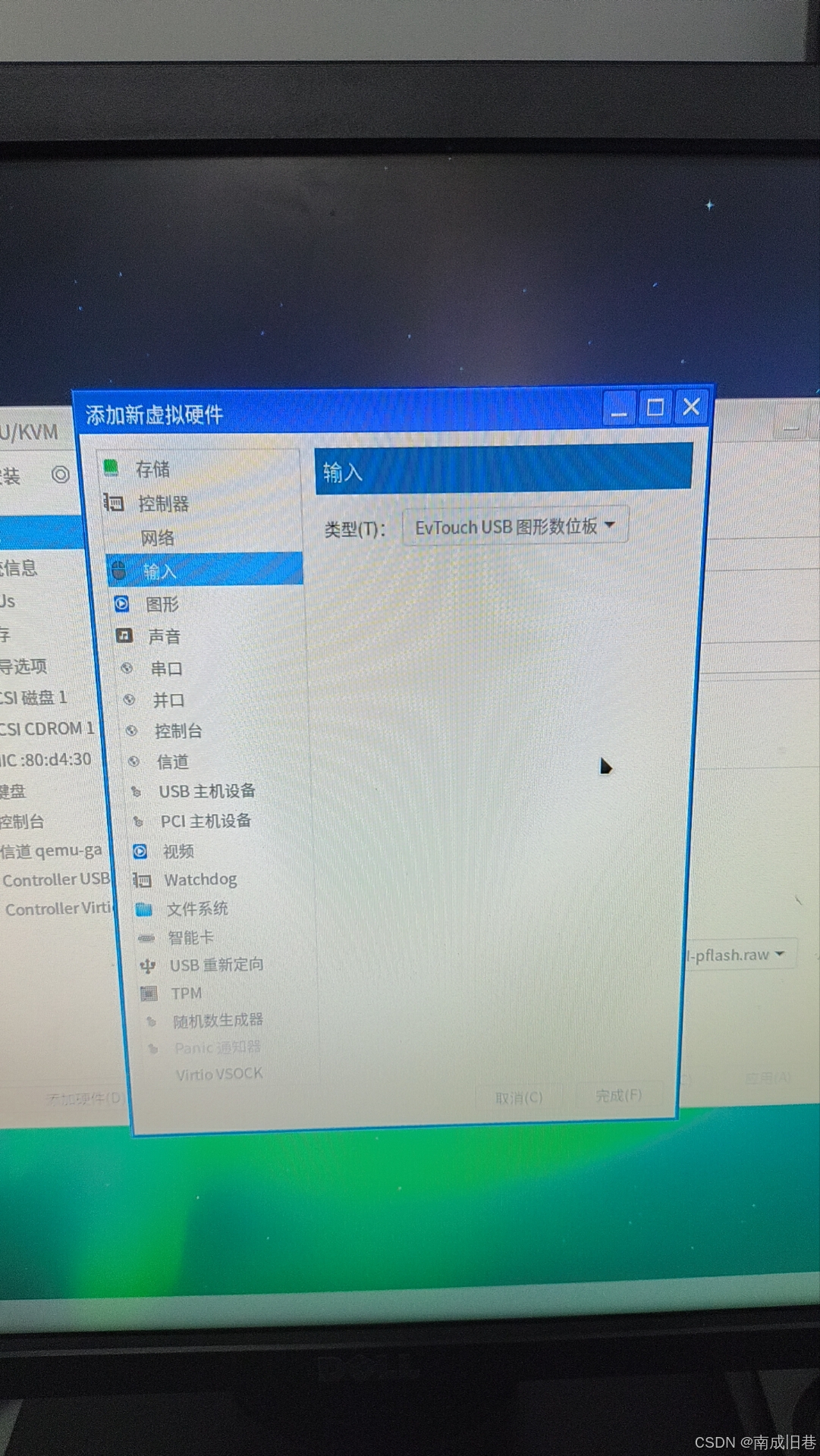

10.6.2 添加设备—输入—Evtouch usb 图形数位板
选择左下角的添加设备—选择输入—选择Evtouch usb 图形数位板—点击完成

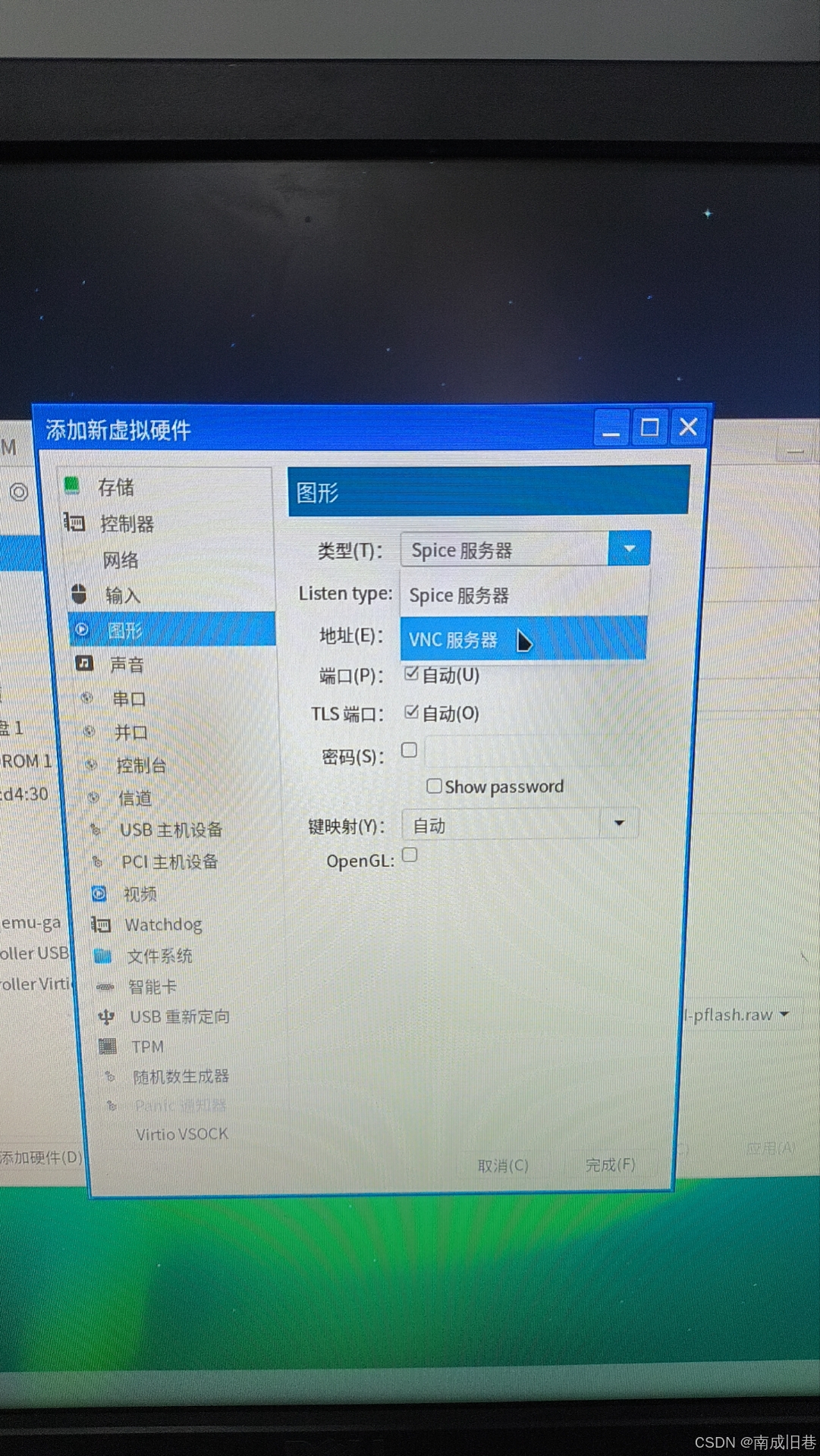

10.6.3 添加设备—图形—VNC
选择左下角的添加设备—选择图形—选择VNC—点击完成

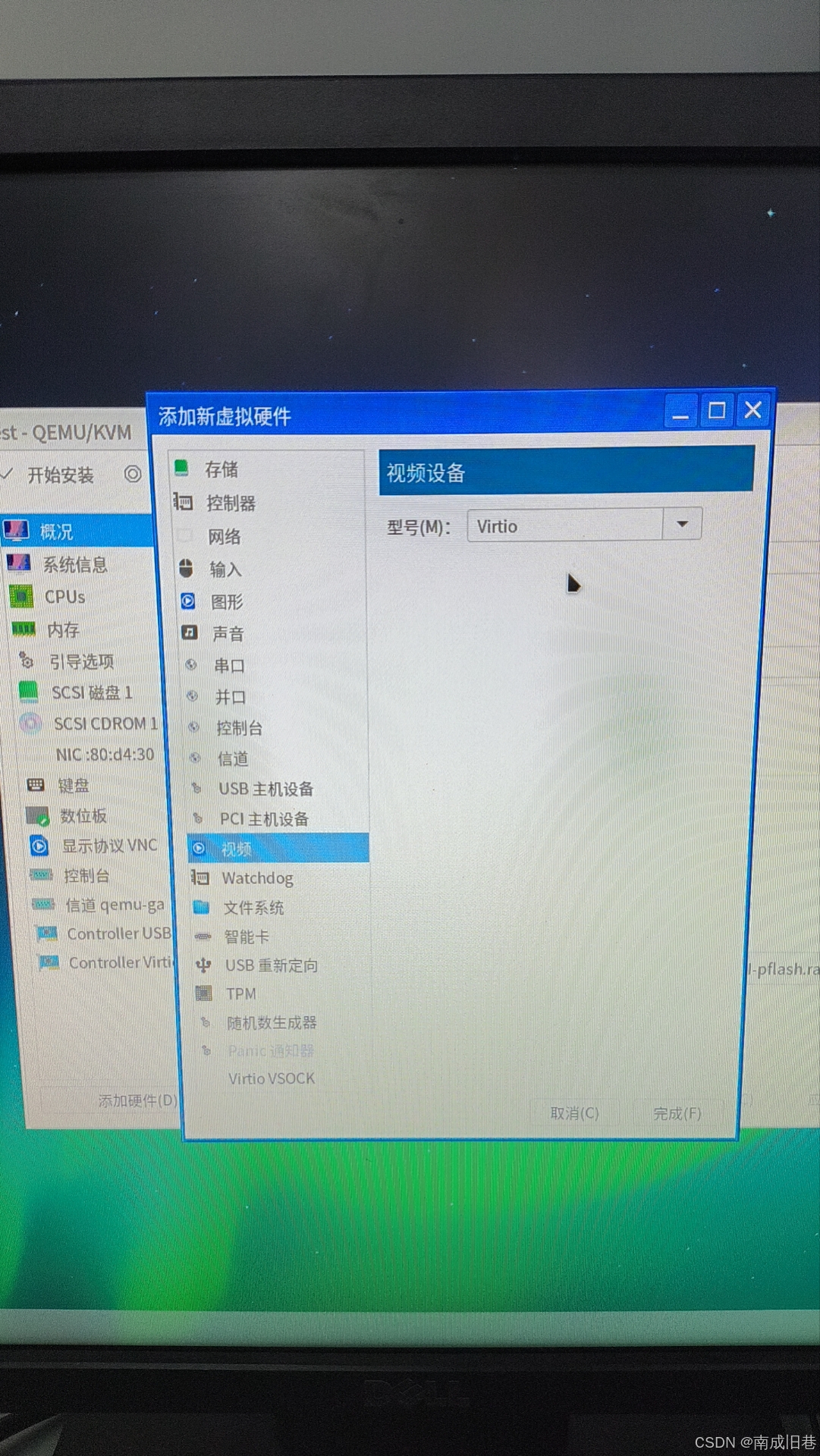

10.6.4 添加设备—视频—virtio
这一步也是10.5那个错误的步骤，那就是你要加一个视频，这样才能使用图形界面安装操作系统
选择左下角的添加设备—选择视频—选择virtio—点击完成
10.6.5 开始安装
执行完10.6.1-10.6.4后，点击开始安装

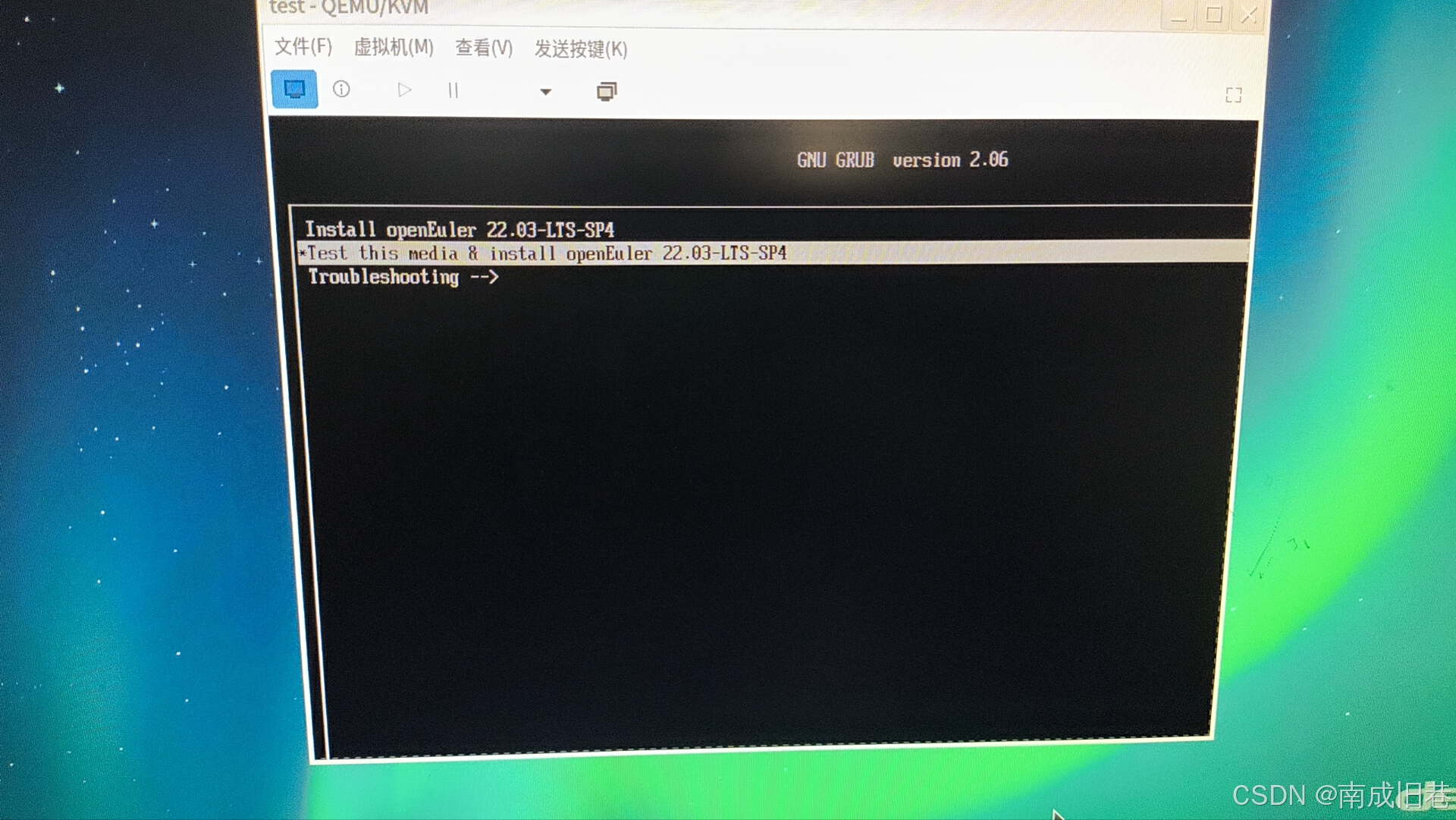

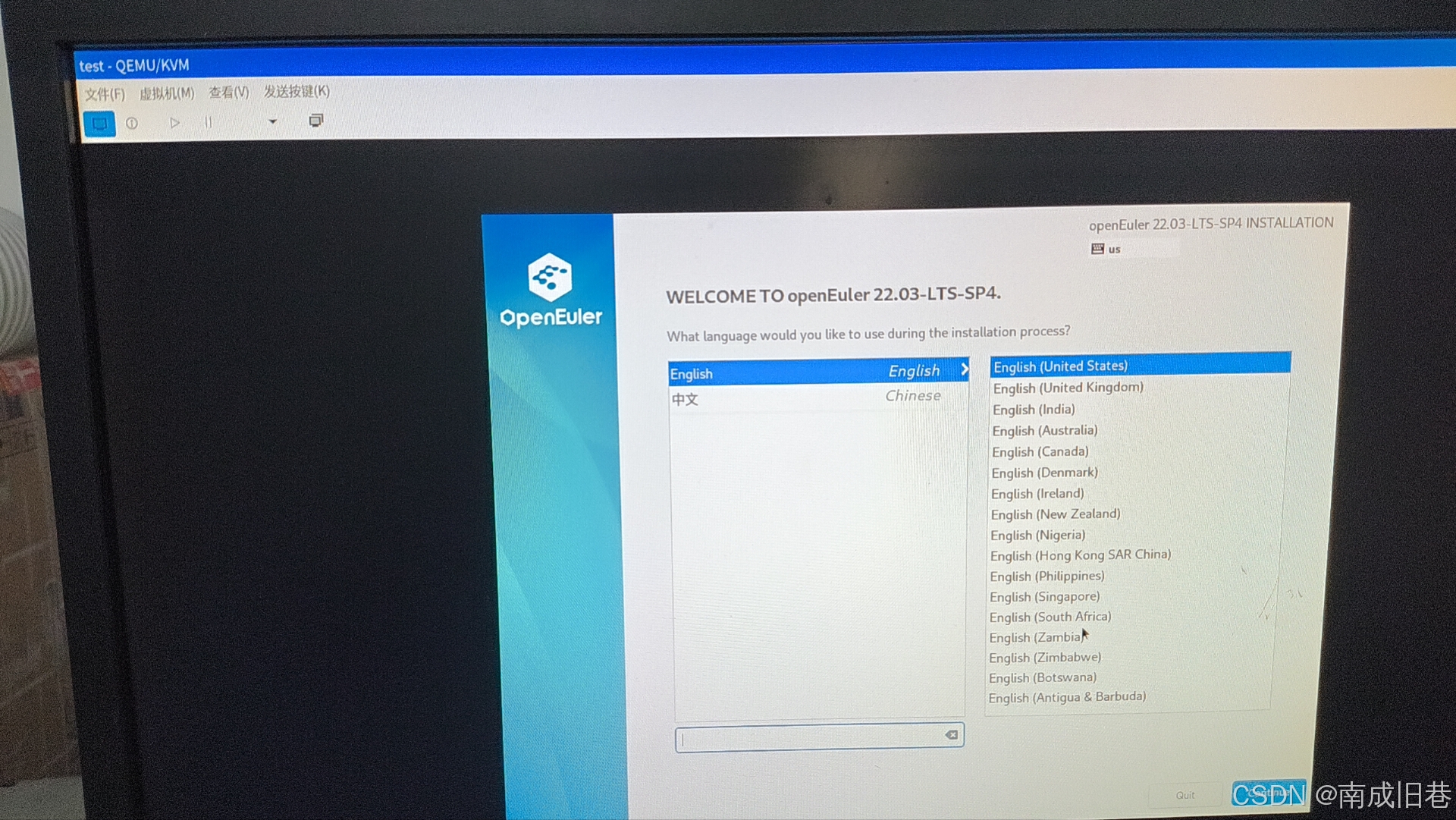

然后发现，熟悉的安装操作系统出现了
通过上图可以发现，其实10.5中卡在那，后面已经执行了，但是没有视频流，所以后面无法安装
熟悉的选择语言界面之类的内容出来，之后就是重复第5步和第6步的配置网络
11 结束语
到这里，基于华为taishan200服务器， ARM架构的cpu，实现虚拟化的过程就结束了。如果有需要的同伴，参考该文档就可以。需要注意的两个坑，就是9.2.1 和 10.5 中这两个地方.
