瑞芯微RK3588开发板规格书，详细参数配置，型号EVB3588-V1，基于RK3588核心板SOM3588板对板连接器封装
触觉智能研发的RK3588开发板，型号为EVB3588-V1，可用于核心板功能验证。
采用底板+核心板设计，核心板采用板对板连接器封装，型号为SOM3588-V1。
1、产品概述
1.1 产品概述
IDO-EVB3588-V1采用瑞芯微RK3588芯片设计的评估主板。
RK3588是一款采用ARM架构的通用型SoC，集成了四核Cortex-A76和四核Cortex-A55 CPU，G610 MP4 GPU，以及6 TOPs算力的NPU。
内置多种硬件引擎:支持8K@60fps的H.265 和VP9解码器、8K@30fps的H.264 解码器和4K@60fps的AV1解码器；支持8K@30fps 的H.264和H.265编码器。
IDO-EVB3588-V1具有视频输入输出接口：HDMI-TX、HDMI-RX、eDP1.3、MIPI-DSI、MIPI-CSI
，高速通信接口（Enthernet/Pcie3.0/USB3.0/TF卡)，工业互联接口（RS485/RS232/UART）等。
图1. IDO-EVB3588-V1 PCBA图
1.2 产品特点
- 搭载RK3588，四核Cortex-A76和四核Cortex-A55 CPU，主频2.4Ghz；
- 6TOPS AI算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32；
- 支持H.265/H.264/AV1/VP9/AVS2视频解码， 最高8K60FPS；
- 支持 H.264/H.265视频编码， 最高8K30FPS；
- 支持HDMI2.1输出，最高8K@60Hz；
- 支持HDMI2.0 输入， 最高4K60FPS；
- 支持多摄像头输入；
- 双通道LVDS，支持到1080P@60Hz 大屏幕 ；
- 多屏异显；
- 两路独立的千兆以太网口，支持WAN口+LAN口 双IP ；
- 5G/4G/WIFI/蓝牙无线通信；
- 板载4路USB3.0，2路全功能Type-C；
- 丰系统支持：Android，Linux，开源鸿蒙OpenHamoney等。
1.3 产品外观及尺寸

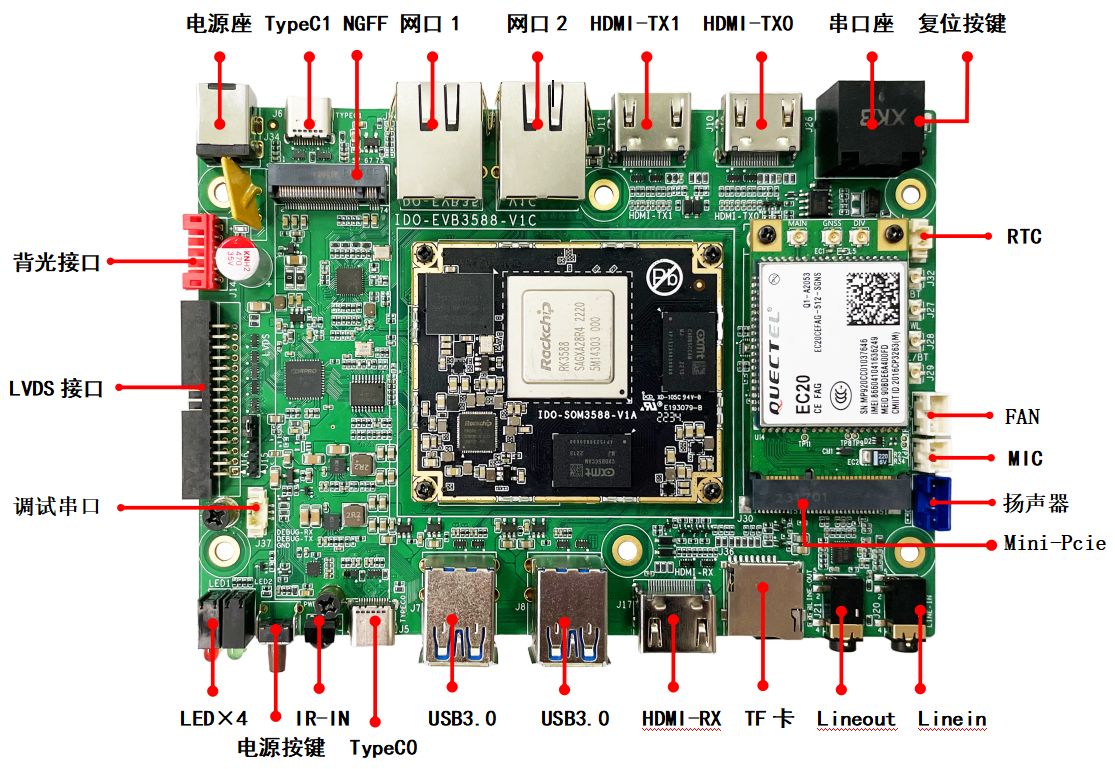

图2. IDO-EVB3588-V1正面接口图

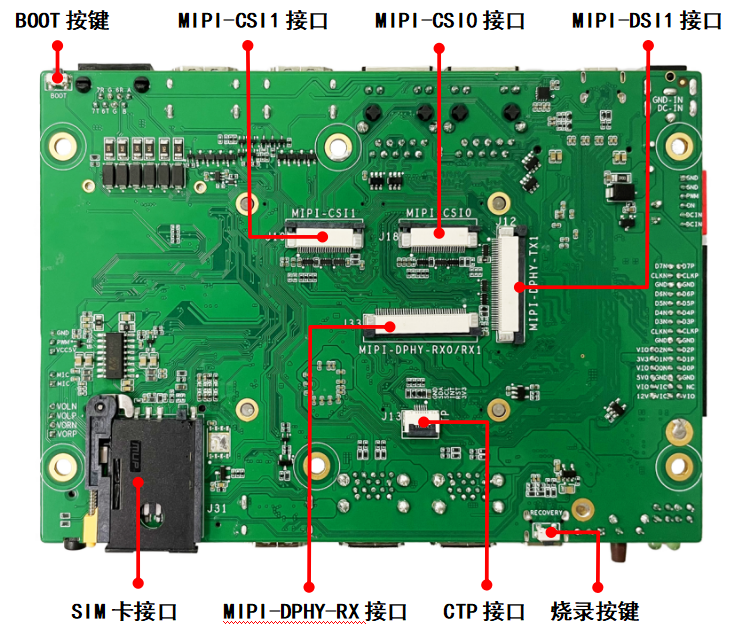

图3. IDO-EVB3588-V1背面接口图

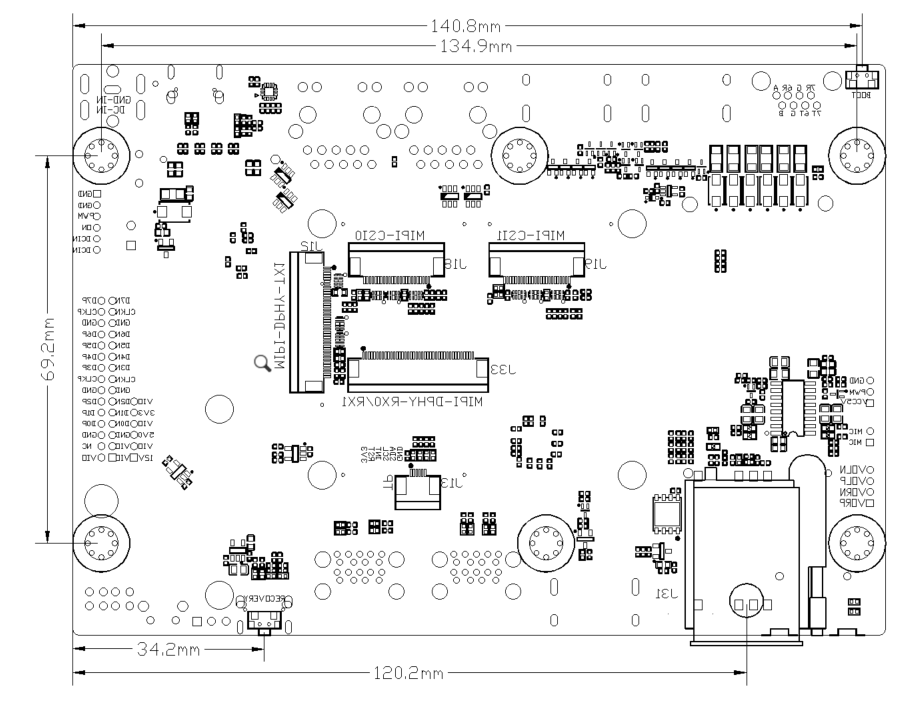

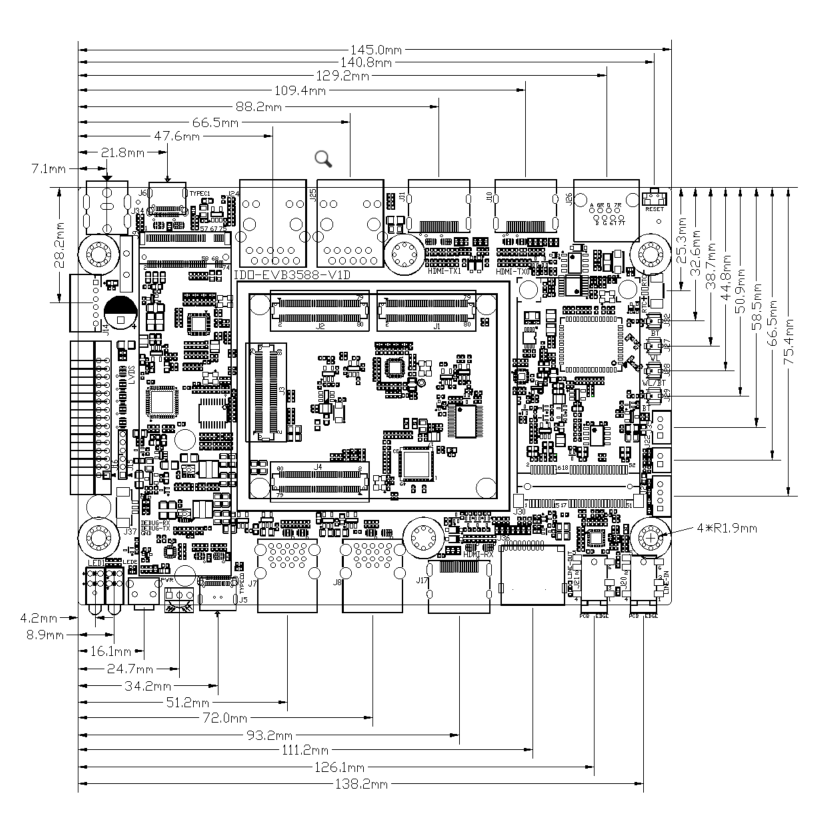

图4. IDO-EVB3588-V1尺寸图
2、技术参数
2.1 硬件参数
|
基本参数 | |
|
SOC系统芯片 |
RockChip RK3588 |
|
CPU中央处理器 |
Quad-core Cortex-A76 and quad-core Cortex-A55，主频高达2.4GHz |
|
GPU图形处理器 |
|
|
NPU嵌入式神经网络处理器 |
支持6.0T算力，支持INT4/INT8/INT16/FP16运算 |
|
VPU视频处理单元 |
视频解码
视频编码
Muti-format 视频解码
|
|
内存 |
4GB / 8GB / 16GB / 32GB LPDDR4/4x |
|
存储 |
64GB / 128GB / 256GB eMMC 1 × PCIE3.0 （M.2接口NVME固态硬盘） 1 × TF-Card Slot（可支持TF 卡扩展） |
|
硬件参数 | |
|
以太网络 |
支持双千兆以太网（1000 M bps） |
|
无线网络 |
Mini PCIe 扩展 4G/5G LTE 支持双频2.4G/5.8G，802.11 a/b/g/n/ac/ax，WIFi6 支持BT5.3 |
|
显示 |
视频输出：
视频输入：
最多可支持6屏异显输出 |
|
音频接口 |
2 × HDMI 音频输出 1 × Speaker，左右双声道喇叭输出（4Ω3W） 1 × Line-out（3.5mm耳机接口 ） 1 × Line-in（3.5mm耳机接口 ） 1 × Mic |
|
USB |
4 × USB3.0 2 × TypeC（全功能,DP） |
|
扩展接口 |
1 × Debug（UART2） 1 × UART 1 × RS232 1 × RS485 1 × PWM 1 × TP 座（I2C） |
|
其他 | |
|
主板尺寸 |
14.5cm X 10.2cm |
2.2 工作环境
|
工作环境 | |
|
工作温度 |
0℃～70℃ |
|
工作湿度 |
0~90% RH 非冷凝 |
|
存储温度 |
-40℃～85℃ |
2.3 系统支持
|
序号 |
操作系统 |
支持 |
说明 |
|
1 |
Android |
|
|
|
2 |
Debian |
|
|
|
3 |
Ubuntu |
|
|
|
4 |
Buildroot |
| |
|
5 |
银河麒麟OS |
| |
|
6 |
开源鸿蒙OpenHamoney |
|
3、主要接口定义

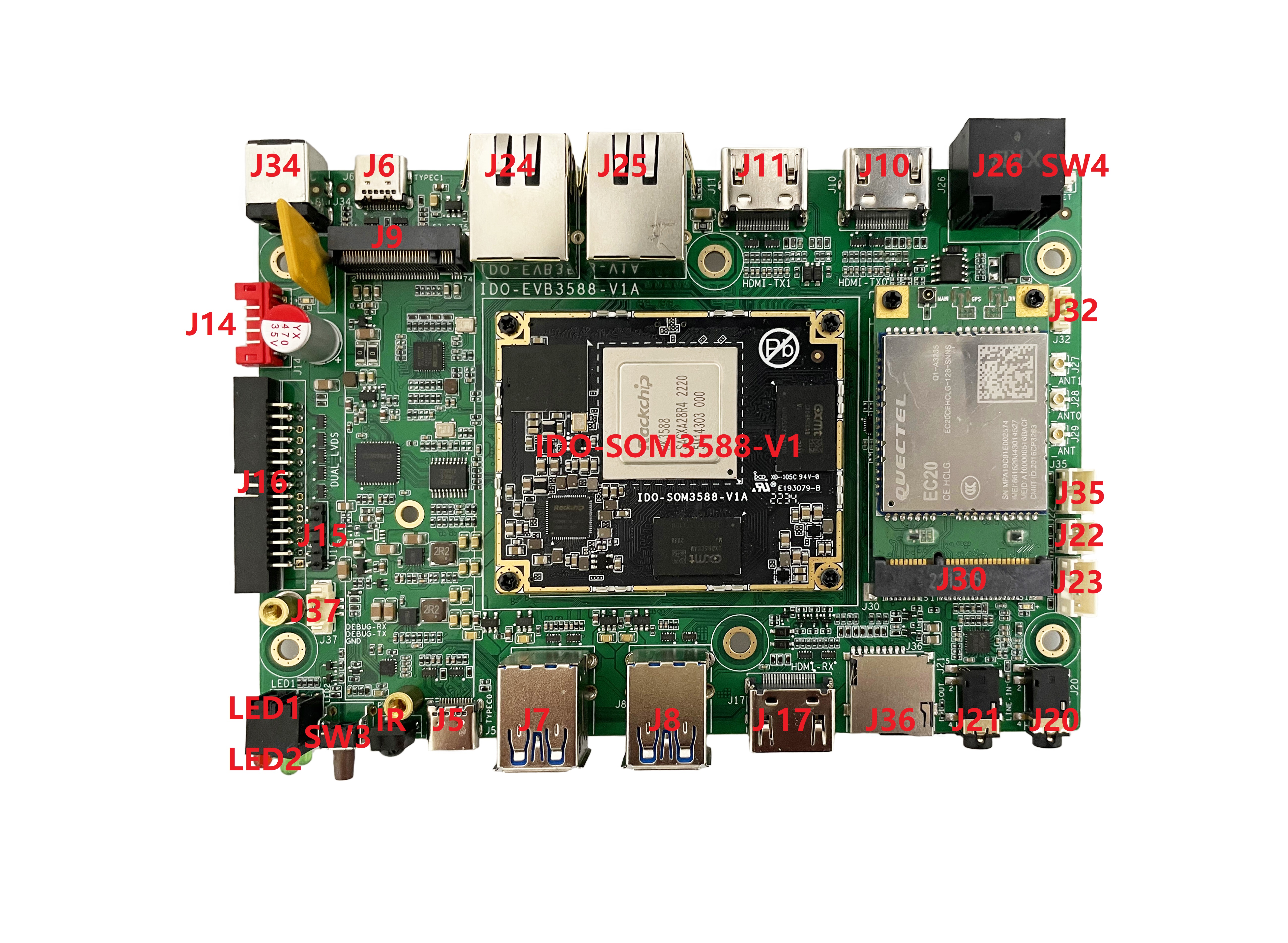

图5. IDO-EVB3588-V1正面接口位号图
图6. IDO-EVB3588-V1背面接口位号图
3.1 电源接口
主板额定电压： 12V。
电流要求：大于2A 。
说明：主板可适应的供电电压范围：6V-28V。当接LVDS大屏/eDP屏幕时，根据屏幕背光电压供电，一般为12V供电。
主板提供2种供电方法。
- 通过J34 DC-042座 （内径2mm，外径6mm) 连接电源适配器。
- 通过J14 LVDS背光座 PH2.0-6P座 。参考LVDS部分接口定义。
3.2 LVDS
- 支持1路双通道LVDS屏幕接口,可接1080P，1280*800，1366*768，800*600等多种分辨率屏幕 。
- 可选屏幕驱动电压，支持3.3V/5V/12V跳线选择。
- 1路LVDS背光座PH2.0-6P（红色）。

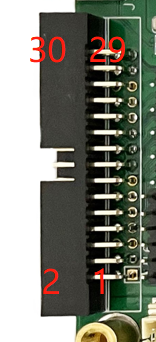

3.2.1 LVDS接口信号定义 （J16 2X15 2mm间距 简牛双排针 90°弯针 黑色）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
LVDS_VIO |
3.3V/5V/12V |
|
|
2 |
LVDS_VIO |
3.3V/5V/12V | |
|
3 |
LVDS_VIO |
3.3V/5V/12V | |
|
4 |
NC |
/ |
NC |
|
5 |
GND |
GND |
电源地 |
|
6 |
GND |
GND |
电源地 |
|
7 |
LVDS0_D0N |
/ |
LVDS0_D0信号对 |
|
8 |
LVDS0_D0P |
/ | |
|
9 |
LVDS0_D1N |
/ |
LVDS0_D1信号对 |
|
10 |
LVDS0_D1P |
/ | |
|
11 |
LVDS0_D2N |
/ |
LVDS0_D2信号对 |
|
12 |
LVDS0_D2P |
/ | |
|
13 |
GND |
GND |
电源地 |
|
14 |
GND |
GND |
电源地 |
|
15 |
LVDS0_CLKN |
/ |
LVDS0_CLK信号对 |
|
16 |
LVDS0_CLKP |
/ | |
|
17 |
LVDS0_D3N |
/ |
LVDS0_D3信号对 |
|
18 |
LVDS0_D3P |
/ | |
|
19 |
LVDS1_D0N |
/ |
LVDS1_D0信号对 |
|
20 |
LVDS1_D0P |
/ | |
|
21 |
LVDS1_D1N |
/ |
LVDS1_D1信号对 |
|
22 |
LVDS1_D1P |
/ | |
|
23 |
LVDS1_D2N |
/ |
LVDS1_D2信号对 |
|
24 |
LVDS1_D2P |
/ | |
|
25 |
GND |
GND |
电源地 |
|
26 |
GND |
GND |
电源地 |
|
27 |
LVDS1_CLKN |
/ |
LVDS1_CLK信号对 |
|
28 |
LVDS1_CLKP |
/ | |
|
29 |
LVDS1_D3N |
/ |
LVDS1_D3信号对 |
|
30 |
LVDS1_D3P |
/ | |
3.2.2 LVDS驱动电压选择（J15 6P 2mm间距 单排针 黑色）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
12V |
12V |
1-2 短接选择 12V |
|
2 |
LVDS_VIO |
| |
|
3 |
5V |
5V |
3-4 短接选择 5V |
|
4 |
LVDS_VIO |
| |
|
5 |
3.3V |
3.3V |
5-6 短接选择 3.3V |
|
6 |
LVDS_VIO |
| |

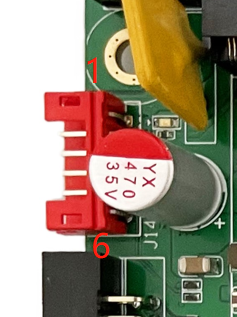

3.2.3 LVDS屏幕背光座 （J14 PH2.0-6P 90°弯针 红色）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
12V |
12V |
电源12V,直连DC座电源输入 |
|
2 |
12V |
12V | |
|
3 |
LVDS_ON |
3.3V |
LVDS背光使能输出信号 |
|
4 |
LVDS_PWM |
3.3V |
LVDS背光调节控制信号 |
|
5 |
GND |
GND |
电源地 |
|
6 |
GND |
GND | |

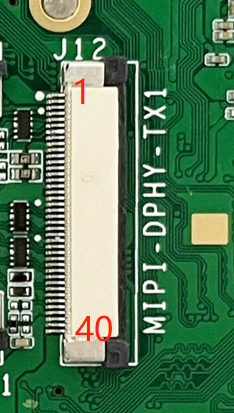

3.3 MIPI-DSI（J12 40Pin FPC 0.5mm 上接 ）
- 支持1路MIPI-DSI，4-Lane，支持1080P@60HZ
- MIPI屏幕接口默认屏幕型号规格书：
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC_LEDA_TX |
/ |
MIPI-DSI背光源正极 |
|
2 |
VCC_LEDA_TX |
/ | |
|
3 |
NC |
/ |
NC |
|
4 |
NC |
/ |
NC |
|
5 |
NC |
/ |
NC |
|
6 |
NC |
/ |
NC |
|
7 |
NC |
/ |
NC |
|
8 |
NC |
/ |
NC |
|
9 |
VCC_LEDK_TX |
/ |
MIPI-DSI背光源负极 |
|
10 |
VCC_LEDK_TX |
/ | |
|
11 |
GND |
GND |
电源地 |
|
12 |
NC |
/ |
NC |
|
13 |
NC |
/ |
NC |
|
14 |
NC |
/ |
NC |
|
15 |
NC |
/ |
NC |
|
16 |
GND |
GND |
电源地 |
|
17 |
NC |
/ |
NC |
|
18 |
NC |
/ |
NC |
|
19 |
GND |
GND |
电源地 |
|
20 |
MIPI_DSI_TX_D3P |
/ |
MIPI_DSI_TX0_D3信号对 |
|
21 |
MIPI_DSI_TX_D3N |
/ | |
|
22 |
GND |
GND |
电源地 |
|
23 |
MIPI_DSI_TX_D2P |
/ |
MIPI_DSI_TX0_D2信号对 |
|
24 |
MIPI_DSI_TX_D2P |
/ | |
|
25 |
GND |
GND |
电源地 |
|
26 |
MIPI_DSI_TX_CLKP |
/ |
MIPI_DSI_TX0_CLK信号对 |
|
27 |
MIPI_DSI_TX_CLKN |
/ | |
|
28 |
GND |
GND |
电源地 |
|
29 |
MIPI_DSI_TX_D1P |
/ |
MIPI_DSI_TX0_D1信号对 |
|
30 |
MIPI_DSI_TX_D1N |
/ | |
|
31 |
GND |
GND |
电源地 |
|
32 |
MIPI_DSI_TX_D0P |
/ |
MIPI_DSI_TX0_D0信号对 |
|
33 |
MIPI_DSI_TX_D0N |
/ | |
|
34 |
GND |
GND |
电源地 |
|
35 |
NC |
/ |
NC |
|
36 |
MIPI_DSI_TX_RST |
3.3V |
MIPI_DSI_TX0复位信号 |
|
37 |
GND |
GND |
电源地 |
|
38 |
3.3V |
3.3V |
3.3V |
|
39 |
3.3V |
3.3V |
3.3V |
|
40 |
NC |
/ |
NC |
补充说明：
- MIPI-DSI0背光电流可通过更改物料调节，默认100mA。
3.4 HDMI 接口
1、主板支持2路HDMI输出（J10、J11），（1）接口同时仅支持1路最大8K@60fps输出，另一路禁用，（2）或者是同时2路4K@60fps输出；

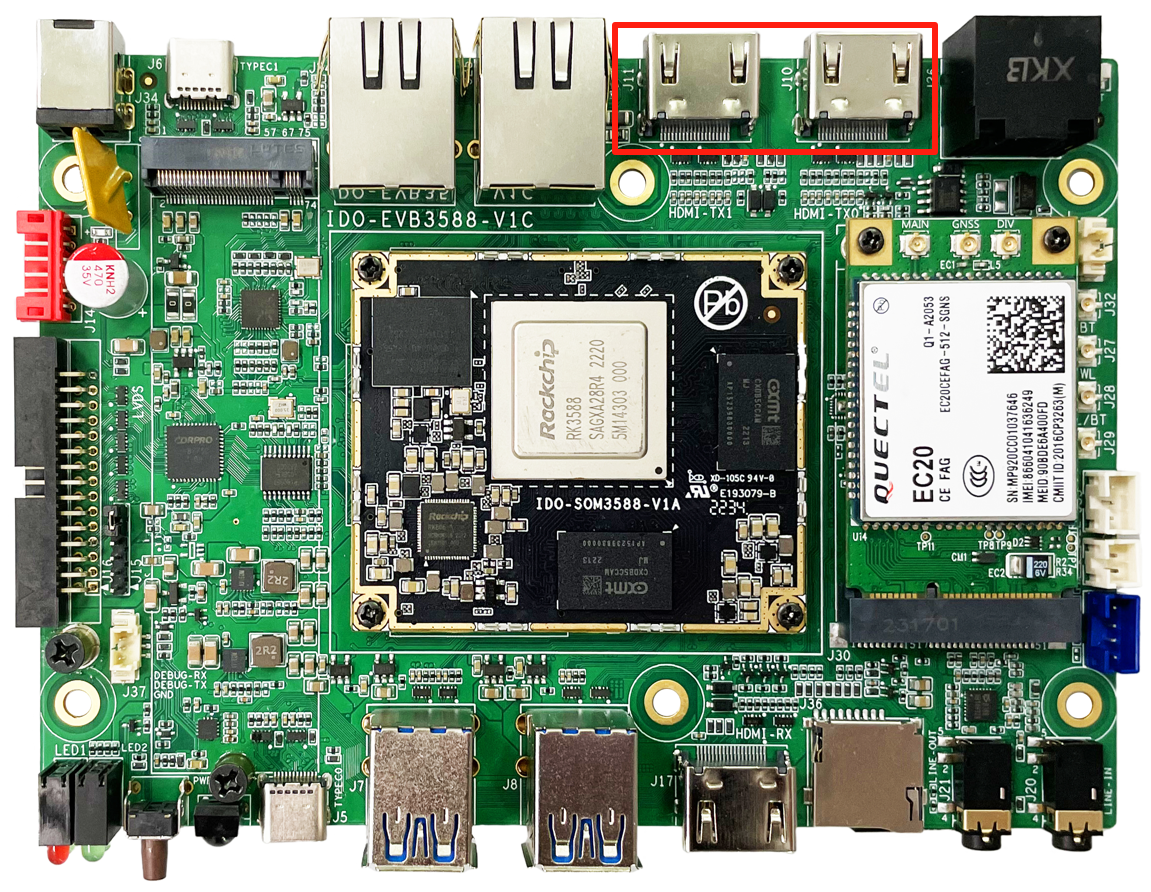

图7. IDO-EVB3588-V1 HDMI-TX接口示意图
2、主板支持1路HDMI输入（J17），接口支持最大4K@60fps输入，HDCP2.3；
图. IDO-EVB3588-V1 HDMI-RX输入接口示意图
3.5 TP接口（J13 6Pin FPC 0.5mm 下接 ）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
3.3V |
3.3V |
3.3V电源 |
|
2 |
TP_RST |
3.3V |
TP复位信号 |
|
3 |
TP_INT |
3.3V |
TP中断信号 |
|
4 |
TP_SCL |
3.3V |
I2C总线信号 |
|
5 |
TP_SDA |
3.3V | |
|
6 |
GND |
GND |
GND |
3.6 MIPI-CSI接口
主板支持2路MIPI-CSI（4lan）摄像头接口
3.6.1 MIPI-CSI0（J18 24Pin FPC 0.5mm 上接）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC2V8_DVP |
2.8V |
电源2.8V输出 |
|
2 |
VCC2V8_DVP |
2.8V |
电源2.8V输出 |
|
3 |
VCC1V5_DVP |
1.5V |
电源1.5V输出 |
|
4 |
VCC1V8_DVP |
1.8V |
电源1.8V输出 |
|
5 |
MIPI_CAM1_RESET_L |
1.8V |
CIF复位信号，低有效 |
|
6 |
MIPI_CAM1_PDN_L |
1.8V |
CIF使能信号，低有效 |
|
7 |
I2C1_SCL_M4_MIPI |
1.8V |
I2C总线信号 |
|
8 |
I2C1_SDA_M4_MIPI |
1.8V | |
|
9 |
MIPI_CAM1_CLKOUT_M0 |
1.8V |
CIF时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MIPI_CSI0_RX_D0N |
/ |
MIPI_CSI_D0信号对 |
|
12 |
MIPI_CSI0_RX_D0P |
/ | |
|
13 |
GND |
GND |
电源地 |
|
14 |
MIPI_CSI0_RX_D1N |
/ |
MIPI_CSI_D1信号对 |
|
15 |
MIPI_CSI0_RX_D1P |
/ | |
|
16 |
GND |
GND |
电源地 |
|
17 |
MIPI_CSI0_RX_CLK0N |
/ |
MIPI_CSI_CLK信号对 |
|
18 |
MIPI_CSI0_RX_CLK0P |
/ | |
|
19 |
GND |
GND |
电源地 |
|
20 |
MIPI_CSI0_RX_D2N |
/ |
MIPI_CSI_D2信号对 |
|
21 |
MIPI_CSI0_RX_D2P |
/ | |
|
22 |
GND |
GND |
电源地 |
|
23 |
MIPI_CSI0_RX_D3N |
/ |
MIPI_CSI_D3信号对 |
|
24 |
MIPI_CSI0_RX_D3P |
/ | |

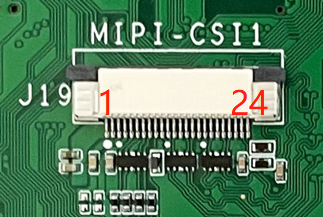

3.6.1 MIPI-CSI1（J19 24Pin FPC 0.5mm 上接）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VCC2V8_DVP |
2.8V |
电源2.8V输出 |
|
2 |
VCC2V8_DVP |
2.8V |
电源2.8V输出 |
|
3 |
VCC1V5_DVP |
1.5V |
电源1.5V输出 |
|
4 |
VCC1V8_DVP |
1.8V |
电源1.8V输出 |
|
5 |
MIPI_CAM2_RESET_L |
1.8V |
CIF复位信号，低有效 |
|
6 |
MIPI_CAM2_PDN_L |
1.8V |
CIF使能信号，低有效 |
|
7 |
I2C3_SCL_M0_MIPI |
1.8V |
I2C总线信号 |
|
8 |
I2C3_SDA_M0_MIPI |
1.8V | |
|
9 |
MIPI_CAM2_CLKOUT_M0 |
1.8V |
CIF时钟信号 |
|
10 |
GND |
GND |
电源地 |
|
11 |
MIPI_CSI1_RX_D0N |
/ |
MIPI_CSI_D0信号对 |
|
12 |
MIPI_CSI1_RX_D0P |
/ | |
|
13 |
GND |
GND |
电源地 |
|
14 |
MIPI_CSI1_RX_D1N |
/ |
MIPI_CSI_D1信号对 |
|
15 |
MIPI_CSI1_RX_D1P |
/ | |
|
16 |
GND |
GND |
电源地 |
|
17 |
MIPI_CSI1_RX_CLK0N |
/ |
MIPI_CSI_CLK信号对 |
|
18 |
MIPI_CSI1_RX_CLK0P |
/ | |
|
19 |
GND |
GND |
电源地 |
|
20 |
MIPI_CSI1_RX_D2N |
/ |
MIPI_CSI_D2信号对 |
|
21 |
MIPI_CSI1_RX_D2P |
/ | |
|
22 |
GND |
GND |
电源地 |
|
23 |
MIPI_CSI1_RX_D3N |
/ |
MIPI_CSI_D3信号对 |
|
24 |
MIPI_CSI1_RX_D3P |
/ | |
3.7 扬声器（J23 PH2.0-4P 直插 米黄色）
双声道扬声器接口，每个声道支持4ohm 3W输出
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VORP |
/ |
右声道喇叭驱动输出 |
|
2 |
VORN |
/ | |
|
3 |
VOLP |
/ |
左声道喇叭驱动输出 |
|
4 |
VOLN |
/ | |
3.8 耳机接口
- 支持1路CTIA标准四节耳机座；
- 支持1路Line-in（标准四节耳机座）
3.8.1 CTIA标准四节耳机座 （J21）
图8. IDO-EVB3588-V1耳机接口示意图
3.8.2 Line-in （J20）
图9. IDO-EVB3588-V1耳机接口示意图
3.9 MIC接口（J22 PH2.0-2P 直插 白色）
单麦克风录音接口，支持驻极体麦克风输入。
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
MIC1_INP |
3.3V |
麦克风正极输入 |
|
2 |
MIC1_INN |
- |
麦克风负极输入 |
3.10 Pcie3.0 (J9 M.2接口座)
主板上使用标准M.2-M-key连接座，可外接 PCIe 板卡进行通信。
- 工作模式：End Point(EP) &Root Complex(RC)；
- 链路支持 4 lane 数据接口；
- 100MHz 时钟是由外挂时钟芯片 PI6C557-05BLE 提供。
图10. IDO-EVB3588-V1 NVME接口座

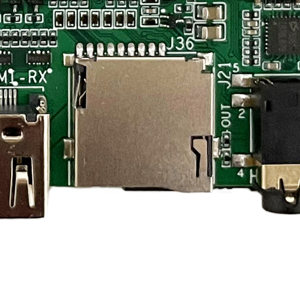

3.11 TF卡接口 （J36）
TF卡座支持SDIO3.0, 支持高速SD卡。
图11. IDO-EVB3588-V1 TF卡接口示意图
3.12 USB接口
主板支持4个USB3.0接口，2个完整TypeC接口，USB对外总供电应小于4A。

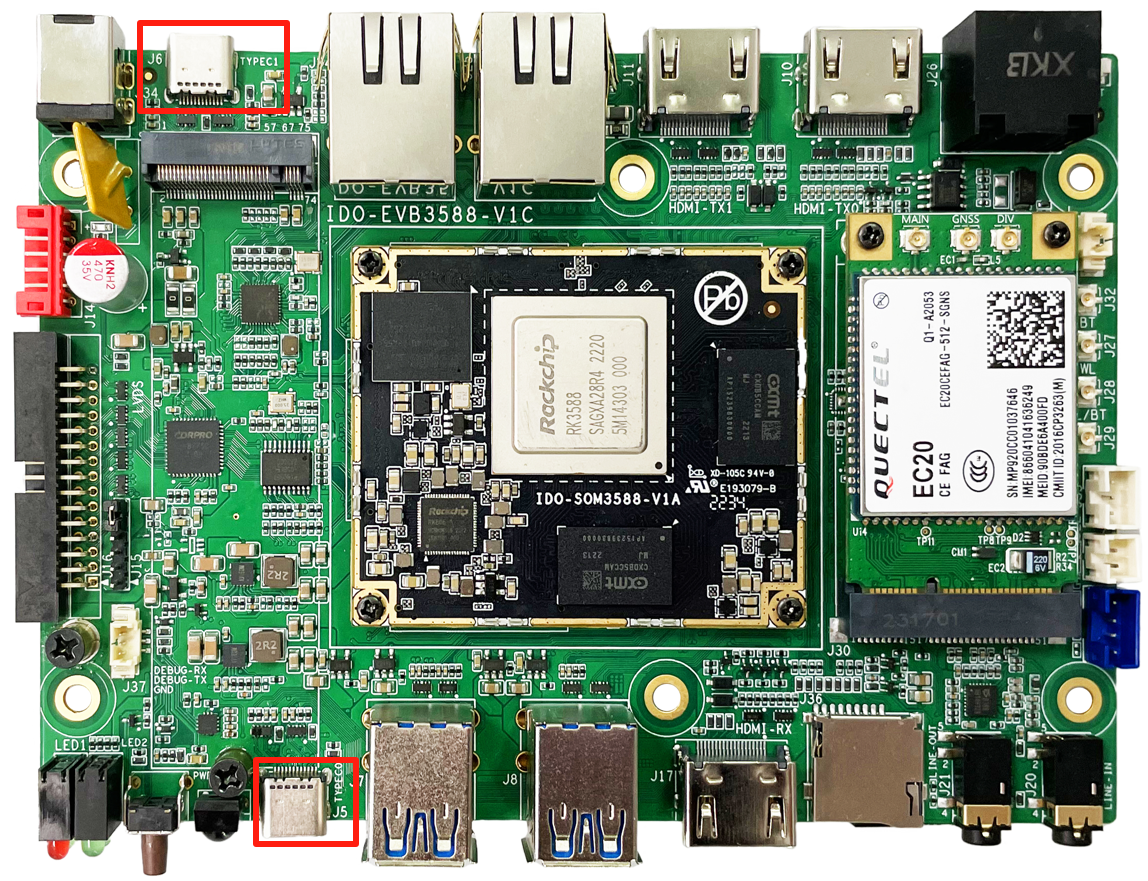

3.12.1 TypeC接口（J5、J6）
主板支持2个完整的TypeC接口，支持以下功能：
- TypeC0接口（J5）可用来下载固件；
- 均支持 TYPEC 功能；
- 均支持 DP1.4 输出，支持最大8k@30fp输出；
- 均供电软件独立控制。

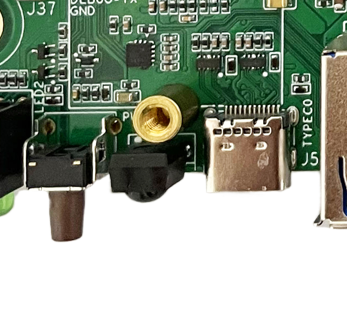

图. IDO-EVB3588-V1 TYPE C母座接口示意图
3.12.2 USB3.0 接口（J7、J8）
主板支持4个USB3.0接口，接口为标准的A口，方便接入USB3.0 U盘以及其他USB3.0设备。
- 每个USB3.0 TYPE A母座提供5V@1A供电能力；
- 每个USB3.0母座供电可独立控制。

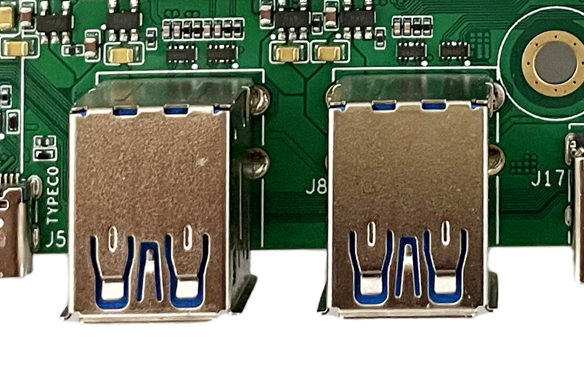

图12. IDO-EVB3588-V1 USB3.0 TYPE A双层座子接口示意图
3.13 千兆以太网接口（J24、J25）
主板支持2个独立千兆以太网接口。
图13. IDO-EVB3588-V1千兆以太网接口

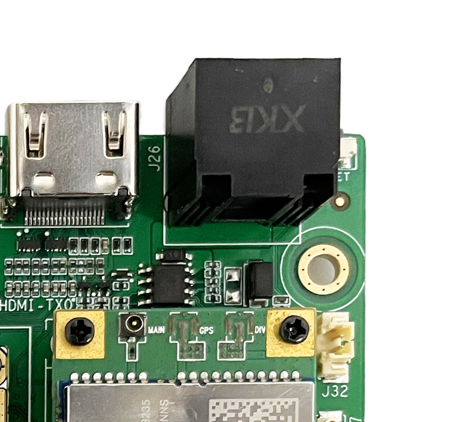

3.14 串口（J26，RJ45 黑色塑胶）
- IDO-EVB3588-V1主板一共扩展3路串口（不含调试串口）；
- 3路串口通过1个RJ45接出；
- 3路串口默认配置为： 1路RS485，2路RS232；
- 3路串口可定制配置，组合包括：
- 1 x RS485 + 2 x RS232 [默认配置]
- 3 x UART
- 1 x RS485 + 2 x UART
- 1 x UART + 2 x RS232
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
RS485-A |
|
|
|
UART4_RX_M2 |
3.3V | ||
|
2 |
RS485-B |
| |
|
UART4_TX_M2 |
3.3V | ||
|
4 |
GND |
GND |
电源地 |
|
5 |
GND |
GND |
电源地 |
|
3 |
RS232-RX6 |
|
|
|
UART6_RX_M1 |
3.3V | ||
|
6 |
RS232-TX6 |
| |
|
UART6_TX_M1 |
3.3V | ||
|
7 |
RS232-RX7 |
|
|
|
UART7_RX_M2 |
3.3V | ||
|
8 |
RS232-TX7 |
| |
|
UART7_TX_M2 |
3.3V | ||

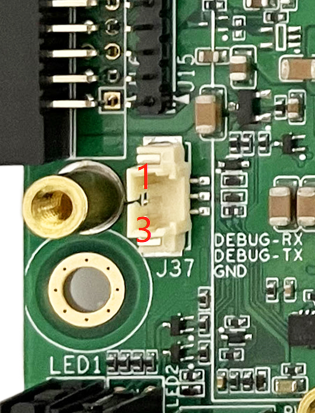

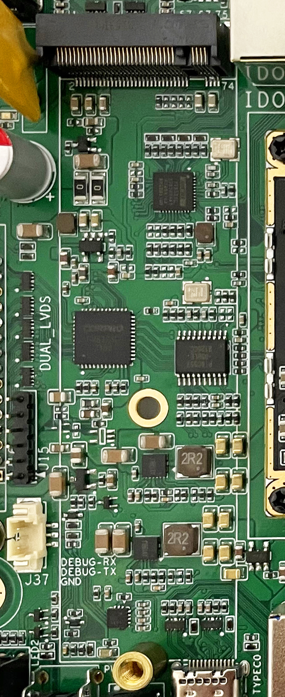

3.15 调试串口（J37 1.25T 3P 立贴 白色）
|
| |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
UART2_RX_M0_DEBUG |
3.3V |
默认1.5Mbps波特率 |
|
2 |
UART2_TX_M0_DEBUG |
3.3V | |
|
3 |
GND |
GND |
电源地 |
3.16 LED指示灯
3.16.1 LED1（上红下绿）
|
序号 |
定义 |
电平/V |
说明 |
|
红灯 |
Power_LED |
3.3V |
上电常亮 |
|
绿灯 |
System_LED |
3.3V |
系统运行状态指示灯，频率表示当前CPU负荷 |
3.16.2 LED2（绿灯）
|
序号 |
定义 |
电平/V |
说明 |
|
上绿灯 |
User_LED |
3.3V |
用户自定义 |
|
下绿灯 |
User_LED |
3.3V |
用户自定义 |

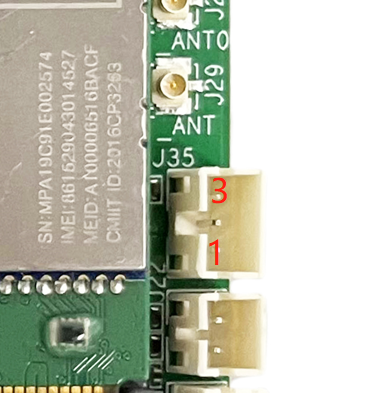

3.17 FAN接口（J35）
|
序号 |
定义 |
电平/V |
说明 |
|
主板预留一个风扇接口，支持 12V/5V 风扇，默认5V风扇。 | |||
|
1 |
5V |
5V |
5V供电 |
|
2 |
PWM |
3.3V |
|
|
3 |
GND |
|
电源地 |

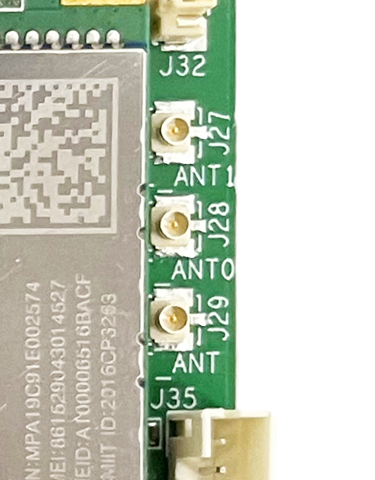

3.18 4G/5G
主板默认通过Mini PCIe 扩展 4G LTE/5G（和USB3.0 双层A口下接口功能二选一），适配移远EC20/EC200T/EC25，广和通L718等通用模组。

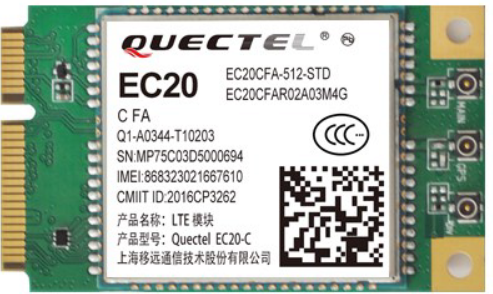

图14. 移远4G通信模块

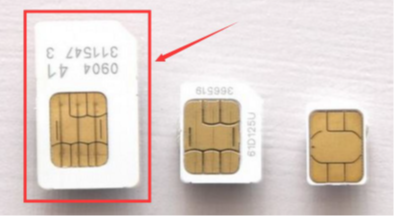

3.19 SIM卡座（J31）
SIM卡座位于主板背面，卡槽适配标准尺寸SIM卡。
|
序号 |
|
|
说明 |
|
1 |
标准尺寸SIM卡 |
| |
|
2 |
Micro SIM卡或者Nano SIM卡 |
| |
3.20 WiFi/BT
板载WiFi/BT模组，支持WiFi6（802.11 a/b/g/n/ac/ax）+BT5.3功能，WIFI天线采用IPEX 1代座，如下图所示：

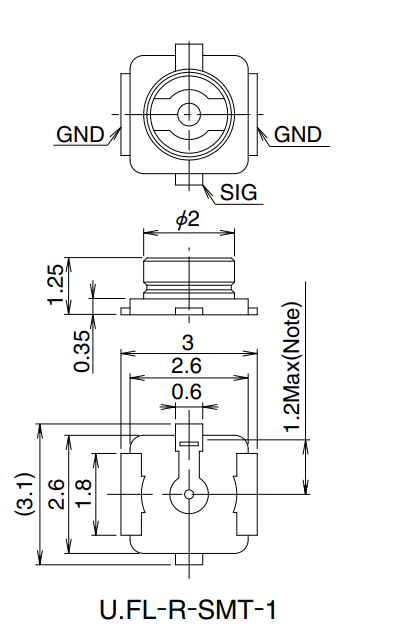

IPEX一代天线座示意图，如下图所示：
3.21 RTC电池（J32 1.25T 2P 立贴 白色）
|
主板留有一个RTC电池接口，采用1.25mm 2P座子。保证主板在断电情况下，时间保持正常运作。 | |||
|
序号 |
定义 |
电平/V |
说明 |
|
1 |
VBAT |
3V |
电池正极 |
|
2 |
GND |
GND |
电源地 |
RTC电池参考图片：
图17. IDO-EVB3588-V1 RTC电池
3.22 IR
主板设计1个红外接收头，可以接收38K频率红外信号。
图18. IDO-EVB3588-V1 红外头示意图
3.23 按键
主板提供了4种按键（Recovery按键、Boot按键、Power-on按键、Reset按键），方便开发调试使用。
3.23.1 Recovery按键（SW1）
Recovery按键默认为高电平（1.8V），在没有按键动作且系统已经烧录固件的前提下，上电直接进入系统；若系统启动时 Recovery 按键处于按下状态，且电脑通过USB线连接主板TypeC0接口，则RK3588 进入 Loader 烧写模式，当PC 识别到USB 设备时，松开按键恢复为高电平（1.8V），即可进行固件烧写。
3.23.2 Boot按键（SW2）
按下Boot按键，RK3588 设备连接好USB 线，此时上电，系统可以直接进入 Maskrom模式。
3.23.3 Power-on按键（SW3）
- 开机状态下，长按Power-on键6s，系统关机；
- 开机状态下按下Power-on键，系统会进入一级待机状态。在没有接USB OTG情况下，没有其他的任何操作（比如按键操作），软件也没有Wake_Lock源，大约3s后会从一级待机转入二级待机状态。可通过Power按键退出待机模式。
3.23.4 Reset按键（SW4）
开机状态下，按下Reset按键，系统复位。
4、电气性能
4.1 标准电源
|
属性 |
最小 |
典型 |
最大 | |
|
标准电源 |
电压 |
11V |
12V |
13.5V |
|
纹波 |
/ |
/ |
50mV | |
|
电流 |
2A |
/ |
/ | |
|
不考虑LVDS屏与eDP屏的情况 |
电压 |
6V |
/ |
18V |
|
纹波 |
/ |
/ |
50mV | |
|
电流 |
2A |
/ |
/ | |
4.2 不接任何外设下的工作电流
|
属性 |
最小 |
典型 |
最大 | |
|
标准电源 |
工作电流 |
/ |
待测 |
待测 |
|
待机电流 |
/ |
待测 |
待测 | |
|
关机电流 |
/ |
待测 |
待测 | |
4.3 USB供电
|
属性 |
电压 |
典型电流 |
最大电流 | |
|
标准电源 |
TYPEC3.0 |
/ |
/ |
1000mA |
|
USB3.0 |
/ |
/ |
1000mA | |
注：USB 外设总电流建议不超过 2000mA ，否则会导致机器无法正常运转。
4.4 LVDS屏与eDP屏工作电流
|
属性 |
最小 |
典型 |
最大 | |
|
LVDS屏工作电流 |
3.3V工作电流 |
/ |
400mA |
800mA |
|
5V工作电流 |
/ |
550mA |
1000mA | |
|
12V工作电流 |
/ |
580mA |
1500mA | |
|
eDP屏工作电流 |
3.3V工作电流 |
/ |
400mA |
800mA |
|
3.3V工作电流 |
/ |
550mA |
1000mA | |
|
3.3V工作电流 |
/ |
580mA |
1500mA | |
4.5 MIPI屏工作电流
|
属性 |
最小 |
典型 |
最大 | |
|
LVDS屏工作电流 |
3.3V工作电流 |
/ |
400mA |
800mA |
|
5V工作电流 |
/ |
/ |
/ | |
|
12V工作电流 |
/ |
/ |
/ | |
5、使用注意事项
主板在使用时，请特别注意以下事项：
- 从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
- 电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
- 请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
- 通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
- 螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
- 在连接可选择电压的屏幕（LVDS，eDP等），请注意跳线选择的电压与屏幕规格书一致。
- 连接外设如SATA/USB/扩展座时，注意电流限制。
- 连接串口，CAN口时，注意串口电平是否匹配，避免将UART接到RS232或RS485电平上。UART/RS232 注意RX-TX互连。 RS485/CAN接口注意 A-A/B-B，H-H/L-L。
- 选择电源时注意电压和电流符合主板及外设功率要求。
- 设计整机产品时，应考虑主板散热和限高问题。
- 平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密封保存。
