摘要
本文介绍了一种基于Spring Boot框架开发的综合性购物管理系统——Start购物管理系统,旨在为普通用户和管理员提供一个高效、便捷的在线购物及管理平台。对于普通用户来说,系统不仅支持基本的注册登录功能,还提供了丰富的首页内容展示,包括公告消息、新闻资讯以及购物商城等信息。用户可以通过个人账户进行个人信息管理、密码修改及钱包充值,并享受个性化的购物体验,如商品搜索、收藏、评论、购买或加入购物车等功能。此外,系统的商城管理模块使得用户可以方便地查看和管理自己的购物车、订单状态及收货地址,极大地提升了用户体验。
从管理员的角度来看,Start购物管理系统同样具备强大的后台管理功能。通过登录系统后台,管理员能够查看详尽的商品销售数据统计图,并对系统用户的信息进行查询、审核、添加和删除操作。系统管理模块允许管理员对轮播图进行增删改查,确保网站视觉吸引力;公告消息管理和资源管理则使信息发布和维护更加简便。特别是商城管理模块,它涵盖了从商品分类添加到订单处理、售后回复等全流程管理功能,帮助管理员高效运营电商平台。通过集成前后端技术,本系统不仅满足了不同角色的需求,同时也优化了用户的购物体验和管理员的操作效率,具有较高的实用价值和发展潜力。
关键词:Start购物管理系统;SpringBoot;MySQL
Abstract
This paper introduces a comprehensive shopping management system based on Spring Boot framework -- Start shopping management system, which aims to provide an efficient and convenient online shopping and management platform for ordinary users and administrators. For ordinary users, the system not only supports the basic registration and login function, but also provides a rich home page content display, including announcements, news information and shopping mall information. Users can manage personal information, change passwords and recharge wallets through personal accounts, and enjoy personalized shopping experiences such as product search, favorites, reviews, purchases or shopping cart additions. In addition, the system's mall management module allows users to easily view and manage their shopping carts, order status and delivery address, which greatly improves the user experience.
From the administrator's point of view, the Start shopping management system also has a powerful background management function. By logging in to the system background, the administrator can view the detailed statistical chart of commodity sales data, and query, review, add and delete the information of the system user. The system management module allows administrators to add, delete, modify and check the rotograph to ensure the visual appeal of the website; Bulletin message management and resource management facilitate information release and maintenance. In particular, the mall management module covers the whole process management functions from the addition of commodity categories to order processing, after-sales reply, etc., to help administrators efficiently operate the e-commerce platform. By integrating the front and back end technology, the system not only meets the needs of different roles, but also optimizes the shopping experience of users and the operation efficiency of administrators, which has high practical value and development potential.
Key words:Start Shopping management system; SpringBoot; MySQL
目录
摘要
Abstract
1 绪论
1.1 研究背景
1.2 研究意义
1.3 国内外研究现状
2 相关技术介绍
2.1 B/S框架
2.2 SpringBoot框架
2.3 Vue技术
2.4 MySQL数据库
3 需求分析
3.1 可行性分析
3.1.1 技术可行性
3.1.2 操作可行性
3.1.3 经济可行性
3.2 系统性能需求分析
3.3 功能需求分析
3.3.1 普通用户功能
3.3.2 管理员功能
3.4 系统总体流程设计
3.4.1 数据开发流程
3.4.2 用户登录流程
3.4.3 系统操作流程
3.4.4 添加信息流程
3.4.5 修改信息流程
3.4.6 删除信息流程
4 系统设计
4.1 系统架构设计
4.2 系统总体功能设计
4.2.1 注册时序图
4.2.2 登录时序图
4.2.3 管理员修改用户信息时序图
4.2.4 管理员管理系统信息时序图
4.3 数据库设计
4.3.1 数据库实体设计
4.3.2 数据库表设计
5 系统实现
5.1 普通用户功能实现
5.1.1 用户注册
5.1.2 用户登录
5.1.3 新闻资讯
5.1.4 购物商城
5.1.5 商城管理
5.1.6 个人中心
5.2 管理员功能实现
5.2.1 系统管理
5.2.2 资源管理
5.2.3 商城管理
6 系统测试
6.1 测试环境
6.2 测试目的
6.3 测试方法
6.4 测试内容
6.5 测试结论
7 总结
参考文献
致谢
附录
系统核心代码设计
用户注册
用户登录
修改密码
修改数据
删除数据
获取列表
图片上传
1绪论
1.1研究背景
随着电子商务的迅速发展和消费者购物习惯的转变,线上购物系统已成为零售业不可或缺的一部分。面对日益增长的市场需求,企业需要一个高效、稳定且易于扩展的购物管理系统来提升运营效率和服务质量。Spring Boot作为一个基于Java的开源框架,因其简化了新Spring应用的初始搭建以及开发过程而受到广泛欢迎。它不仅提供了创建独立的、生产级的Spring应用程序所需的所有自动化配置,还支持通过其丰富的插件库快速集成各种功能模块,如数据库访问、安全认证等。因此,采用Spring Boot框架开发购物管理系统,可以极大地提高系统的开发速度和灵活性,同时保证系统的高性能和高可靠性。
此外,现代购物管理系统不仅要满足基本的商品管理、订单处理等功能,还需要能够应对复杂的业务逻辑和多样化的用户需求。例如,个性化推荐、库存实时更新、促销活动管理等功能对于提升用户体验和促进销售至关重要。Spring Boot框架与微服务架构的完美结合,使得开发者可以根据业务需求灵活地拆分系统为多个小型服务,每个服务都可以独立部署和扩展,这不仅提高了系统的可维护性,也增强了系统的伸缩性和容错能力。在这样的背景下,开发一款基于Spring Boot的购物管理系统,不仅能够满足当前市场的需求,还能为未来的功能扩展和技术升级提供坚实的基础。
1.2研究意义
开发基于Spring Boot框架的Start购物管理系统具有重要的现实意义和深远的战略价值。首先,随着互联网技术的发展和电子商务模式的普及,消费者对于在线购物平台的需求日益增长,不仅要求系统具备高效的商品搜索、便捷的购物流程,还期望能够享受到个性化推荐、即时客服等增值服务。通过采用Spring Boot框架构建该系统,可以充分利用其微服务架构的优势,实现模块化设计与快速迭代,从而有效提升系统的响应速度和服务质量,满足用户的多样化需求。此外,这种技术选型也使得系统在面对高并发访问时依然能保持稳定运行,为商家提供了一个可靠的在线销售平台,有助于增强企业的市场竞争力。
其次,从管理和运营的角度来看,Start购物管理系统的实施极大地简化了后台管理流程,提升了管理效率。管理员可以通过直观易用的界面轻松完成商品信息更新、订单处理、用户管理等一系列操作,这不仅降低了人力成本,还有助于减少人为错误,确保数据的准确性和一致性。更为重要的是,通过对销售数据的深度挖掘和分析,企业能够更好地理解市场需求趋势,制定精准的营销策略,进而推动业务增长。因此,本研究不仅为企业提供了一套切实可行的技术解决方案,也为进一步探索如何利用先进的信息技术优化传统零售业提供了理论依据和实践参考,对于促进电子商务行业的健康发展具有积极的推动作用。
1.3国内外研究现状
在全球范围内,电子商务的发展已经深刻改变了消费者的购物习惯和企业的经营模式。在国外,电子商务起步较早,尤其是在美国,亚马逊(Amazon)作为全球最大的在线零售商之一,通过持续的技术创新和服务优化,已经成为电子商务领域的标杆。亚马逊不仅在商品种类、物流配送、客户服务等方面具有显著优势,还通过大数据分析、云计算等先进技术提升用户体验,实现了精准营销和个性化推荐。此外,像eBay这样的平台则更侧重于C2C(消费者对消费者)模式的探索,为个人卖家提供了广阔的市场空间。
在国内,随着互联网基础设施的不断完善和移动支付技术的普及,电子商务行业呈现出爆发式增长。阿里巴巴集团旗下的淘宝、天猫等电商平台已经成为国内乃至全球电子商务的重要力量。这些平台通过构建庞大的物流网络、完善的信用评价体系以及多样化的营销活动,成功吸引了大量用户,并促进了线上线下融合的新零售模式的发展。同时,京东等企业也在物流配送方面进行了大量投资,建立了自己的仓储和配送中心,以实现快速响应客户需求的目标。近年来,拼多多等新兴电商平台凭借低价策略和社交电商模式迅速崛起,进一步丰富了国内电子商务市场的竞争格局。
尽管国内外电子商务发展迅速,但依然面临诸多挑战。例如,如何确保交易安全、保护用户隐私、处理海量数据等都是亟待解决的问题。此外,随着消费者需求的日益多样化和个性化,如何通过技术创新来提升用户体验、增强客户忠诚度也成为各电商平台关注的重点。为此,许多研究致力于探索新的技术应用,如人工智能、区块链、物联网等,试图为电子商务带来更多的可能性和发展机遇。同时,针对不同国家和地区的特点,研究者们也在不断探讨适合本地市场的电子商务发展模式,力求在全球化竞争中占据有利位置。
2 相关技术介绍
2.1B/S框架
B/S(Browser/Server)架构是一种基于浏览器和服务器的应用架构模式。它以Web浏览器作为客户端,服务器端通过Web技术提供应用服务。客户端通过浏览器与服务器进行交互,用户无需安装专门的客户端应用程序,只需要通过互联网连接即可访问应用程序[1]。在B/S架构中,客户端主要承担用户界面的呈现和基本的输入输出功能,而核心的业务处理、数据存储等操作则由服务器端完成。这种架构的核心优势在于无需在每个客户端机器上安装或更新软件,只要用户的浏览器符合要求,就可以使用系统。
B/S(Browser/Server)架构是一种网络架构模型,其主要特点是客户端通过浏览器与服务器进行通信,所有的业务逻辑和数据处理都在服务器端完成,客户端仅负责展示数据[2]。B/S架构本质上是一种客户端-服务器模式的变体,它通过将传统的C/S(Client/Server)架构中的客户端功能移到浏览器中,简化了客户端的开发和维护工作。在B/S架构中,用户通过浏览器发送请求,浏览器负责展示从服务器获取的数据,服务器则处理请求并返回响应。该架构避免了安装和配置客户端软件的麻烦,也减少了对客户端硬件的依赖,适合于需要大规模部署和跨平台支持的应用系统。
B/S模式三层结构图如图2-1所示。

图2-1 B/S模式三层结构图
2.2 SpringBoot框架
SpringBoot是一个用于简化Spring应用开发的开源框架,通过减少开发人员配置和依赖的复杂性,使得开发者能够快速构建基于Spring的生产级应用。SpringBoot基于Spring框架之上,提供了一种自配置的方式,使得开发者可以以最少的配置来启动和开发Spring应用[3]。它通过约定优于配置的原则,将常见的配置预设,使得开发人员能够聚焦于业务逻辑的实现,而不必过多关注繁琐的配置和环境搭建。
SpringBoot框架的核心特点之一是其自动配置功能。它能够根据项目中已存在的类和库,自动推断出开发环境的配置需求,减少了手动配置的工作量。SpringBoot还提供了嵌入式Web服务器支持(如Tomcat、Jetty等),使得应用可以以独立的Java应用形式运行,不再依赖外部的Web容器。这种特性使得SpringBoot特别适合于微服务架构的构建。SpringBoot还通过其提供的启动器(Starters)简化了常见功能的集成,例如数据库连接、消息队列、缓存、认证与授权等,从而提升了开发效率[4]。
2.3 Vue技术
Vue.js是一款用于构建用户界面的渐进式JavaScript框架,提供一种灵活而高效的方式来开发单页面应用(SPA)。Vue的设计理念是通过尽量简化开发过程,提供一种声明式的方式来构建用户界面[5]。Vue.js通过数据驱动的视图模型,允许开发者以声明式语法绑定数据与视图,使得应用的状态和界面表现更加简洁和可维护。它的核心思想是通过组件化开发将复杂的UI拆分为可重用的独立模块,从而提升了代码的模块化、可维护性和可扩展性。
Vue.js具备响应式数据绑定和虚拟DOM的特性。响应式数据绑定意味着当数据变化时,Vue会自动更新与之绑定的DOM元素,从而实现视图的实时更新。虚拟DOM则是Vue.js的一种优化手段,通过将对DOM的操作抽象为一个虚拟的DOM树来提高性能,减少实际DOM操作的开销[6]。Vue还提供了丰富的插件和工具,如Vue Router用于路由管理,Vuex用于状态管理,方便开发者构建复杂的前端应用。Vue的灵活性和简洁性使其成为现代Web开发中常用的前端框架之一。
2.4 MySQL数据库
MySQL是一种开源的关系型数据库管理系统(RDBMS),基于SQL(结构化查询语言)进行数据操作。作为一个被广泛使用的数据库系统,MySQL具有高度的性能、可扩展性和可靠性。MySQL使用表格结构来存储数据,每个表由多个列和行组成,数据通过SQL查询语言进行操作[7]。MySQL支持多种数据类型,如整数、浮动小数、字符串、日期等,以满足不同应用场景对数据存储的需求。在实际应用中,MySQL通常用于存储和管理结构化数据,通过索引、视图、触发器等功能提升数据查询的效率和数据的完整性。
MySQL支持ACID事务特性(原子性、一致性、隔离性、持久性),确保数据库操作的可靠性和数据的一致性。它还支持多种存储引擎,其中InnoDB是最常用的存储引擎,具备事务支持、行级锁定和外键约束等特性,适用于高并发、高可靠性的数据存储需求。MySQL可以通过主从复制、分区和分库分表等技术实现横向扩展,以应对大规模数据存储和高负载的应用需求。MySQL还具有灵活的权限管理机制,支持用户角色管理、细粒度的权限控制等,保障数据的安全性。
3 需求分析
3.1可行性分析
3.1.1技术可行性
从技术可行性角度来看,所选技术能够充分满足当前应用需求。B/S架构具有良好的跨平台特性,借助浏览器端渲染与服务器端处理,能够实现不同操作系统和设备上的无缝访问。SpringBoot框架基于成熟的Spring生态,自动配置机制降低了开发与部署的复杂度,支持高效开发和微服务架构的实现。Vue.js作为前端技术,其响应式数据绑定和虚拟DOM优化使得大规模应用的构建与维护更加高效。MySQL数据库在数据存储、查询优化方面具有强大能力,其ACID事务特性与高并发支持能够保证数据一致性与系统稳定性,且广泛应用于多种行业,具备可扩展性和高效性。
3.1.2操作可行性
从操作可行性角度,所有选用的技术都有良好的文档支持和广泛的开发社区。B/S架构的实施依赖于常见的Web技术,技术栈成熟,操作流程规范,适合企业级应用的快速部署与运维。SpringBoot框架简化了Spring应用的配置与开发,集成了嵌入式Web服务器,使得开发者能够快速启动项目,减少了对开发环境和部署环境的依赖。Vue.js以组件化、响应式的设计思想,极大提升了前端开发的效率与代码复用性,操作简便。MySQL数据库提供了易于管理的用户界面,操作界面直观,支持多种操作系统,适合日常的数据库管理和维护工作。
3.1.3经济可行性
从经济可行性角度,所有选用的技术均为开源软件,降低了开发与部署成本。B/S架构减少了客户端软件的安装和更新需求,减轻了IT维护成本。SpringBoot框架通过减少配置和自动化部署,降低了开发和运营的时间成本。Vue.js提供了快速开发的能力,减少了前端开发的人员需求。MySQL作为开源数据库,不仅在授权成本上具有优势,而且通过其高效的查询与事务处理能力,可以在保证性能的同时降低硬件资源的投入,实现资源的高效利用。
3.2系统性能需求分析
1.可用性需求
系统必须具备高可用性,以确保其在各种使用场景下能够稳定运行。为满足可用性要求,系统应当具备自恢复能力和冗余机制,避免因单点故障而导致的服务中断。具体而言,系统的部署架构应支持负载均衡和集群配置,通过多个实例的协作提高整体系统的可用性。系统应提供详尽的监控与告警机制,能够实时追踪系统运行状态,及时发现潜在问题并触发自动恢复操作或通知管理员。在用户体验方面,系统需要提供清晰的错误提示信息,并能够在发生异常时通过回滚操作或其他容错机制,保证用户的操作不受到严重影响。
2.可靠性需求
可靠性要求系统在长时间运行中保持稳定,能够有效应对各种可能的故障和压力。系统设计应支持高可用的数据库架构,采用数据库主从复制、分片等技术以实现数据的可靠存储与访问。应用层应具备容错能力,在面对硬件故障、网络中断等意外情况时,能够保持系统的正常服务或在故障恢复后迅速恢复数据和业务流程。系统应具备日志记录功能,能够全面记录操作过程和异常信息,从而为问题追踪与系统优化提供数据支持。系统的可靠性还需要通过压力测试和稳定性测试来验证,确保在大规模用户访问及高并发场景下能够正常运行,不发生崩溃或数据丢失现象。
3.安全性需求
系统的安全性需求必须得到高度重视,确保系统和用户数据的保密性、完整性和可用性。为实现数据安全,系统应采用加密技术,特别是在用户认证、敏感数据传输和存储过程中,采用SSL/TLS协议进行加密通信,确保数据在传输过程中不被窃取或篡改。系统应支持用户身份验证与授权管理,采用如OAuth、JWT等安全机制防止未授权访问。访问控制应细化到资源级别,确保不同角色的用户只能访问其权限范围内的功能。为了防止恶意攻击,系统还应加强对常见攻击方式(如SQL注入、XSS攻击、CSRF攻击等)的防护,通过输入验证、输出转义、会话管理等技术措施提高系统的安全性。系统应定期进行安全审计与漏洞扫描,及时发现并修补可能的安全漏洞,保障系统的长期安全运营。
3.3功能需求分析
功能需求分析是对系统所需功能进行详细描述的过程,明确系统的目标、功能模块及其相互关系。在此阶段,结合用户需求、业务流程和技术架构,识别系统必须实现的各项功能,并对其优先级、实现方式和约束条件进行梳理。通过功能需求分析,确保系统设计能够满足实际需求,且具有良好的可用性、可维护性和扩展性,为后续的系统开发和测试提供明确的指导和依据。
3.3.1普通用户功能
普通用户功能如下:
(1)注册登录:用户可以通过注册成为系统用户 , 注册后可以用账号密码登录系统。
(2)首页:用户进入Start购物管理系统的时候,首先映入眼帘的是系统的首页、公告消息、新闻资讯、购物商城、商城管理等信息。
(3)公告消息:用户点击可查看网站公告、关于我们、联系方式和网站介绍等信息, 方便用户浏览了解系统公告信息 。
(4)新闻资讯:用户点击可查看新闻资讯,同时可对咨讯文章进行点赞、收藏和评论。
(5)购物商城:用户点击可通过搜索局部搜索进行查看商品列表,点击进入想要了解的商品可查看详情信息,可对商品进行收藏、评论、立即购买或加入购物车。
(6)商城管理:商城管理包含我的购物车、我的订单和我的地址三个模块;点击进入“我的地址”可添加收货地址详情信息;点击进入“我的购物车”可查看购物车列表,可对购物车商品数量进行增减,也可对商品进行购买或删除;点击进入“我的订单”可查看订单列表和订单状态,同时可点击“申请售后”按钮填写售后信息,包括售后类型、售后内容和相关凭证。(收货地址、商品图片、商品名称、商品价格、需付款、订单编号、下单时间、订单备注)
(7)我的账户:用户可以在个人账户中查看并管理自己的个人信息。包括个人资料、修改密码等 ,同时可点击“钱包充值”可对账户进行充值操作。

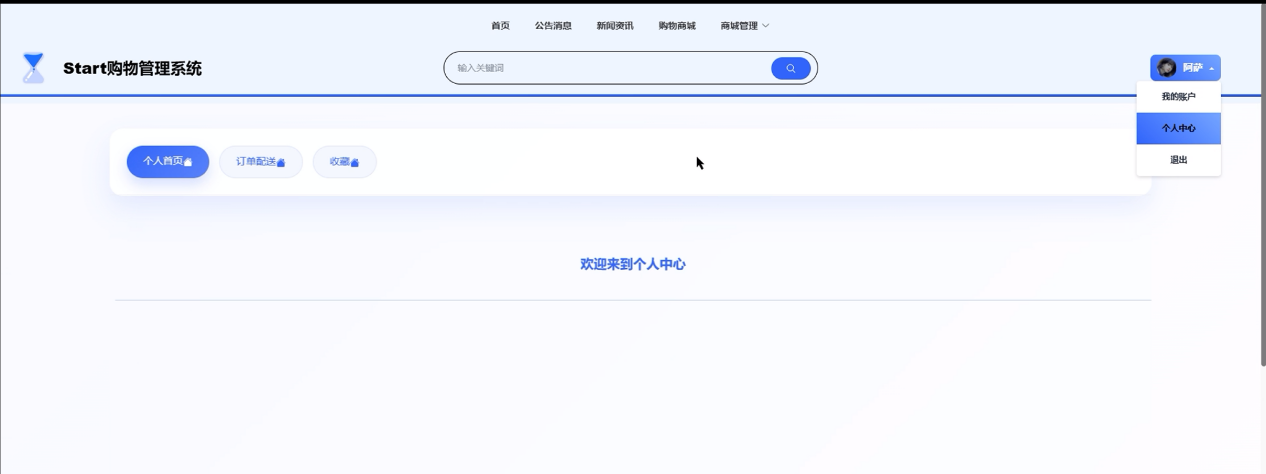

(8)个人中心:个人中心包含多个功能模块,如个人首页、订单配送和收藏。点击进入“订单配送”可查看订单配送状态和签收状态。
普通用户用例图如图3-1所示。

图3-1 普通用户用例图
3.3.2管理员功能
管理员功能如下:
(1)登录:管理员账号密码由系统生成,可使用账号密码可进行登录系统后台,使用系统功能进行管理,并可对自己的个人信息和密码进行管控。
(2)后台首页:管理员点击可查看商品销售金额和销售数量数据统计图。
(3)系统用户:管理员点击可查看系统用户(管理员、普通用户)列表中某个用户的详情,可以对用户信息进行查询、审核、添加和删除操作。
(4)系统管理:管理员点击可查看轮播图管理;如需添加新的轮播图,点击右侧“添加”按钮,上传图片,输入标题和链接,点击“确认”按钮进行添加;同时可对轮播图进行增删改查。
(5)公告消息管理:当管理点击“公告消息管理”时,可查看公告消息;如需添加新的公告信息,点击右侧“添加”按钮,输入标题和正文,点击“确认”按钮进行添加。
(6)资源管理:管理员点击可查新闻资讯和资讯分类;如需添加新的资讯,点击“添加”按钮,上传封面图,输入标题,选择分类,输入标签、描述和正文,点击“确认”按钮进行添加。同时可对资讯和分类进行增删改查。
(7)商城管理:商城管理包含多个功能模块,如购物商城、分类列表、订单列表、订单配送、订单售后。点击进入“分类列表”可添加商品分类信息;点击进入“订单列表”可查看用户下单信息,同时点击“配送”按钮进行商品配送;点击进入“订单配送”可对配送状态和签收状态进行修改。点击进入“订单售后“可对用户的售后申请进行回复。点击进入”购物商城“可添加新的商品信息,包括封面图、主图、标题、描述、原价、卖价、库存、分类、商品备注和正文。

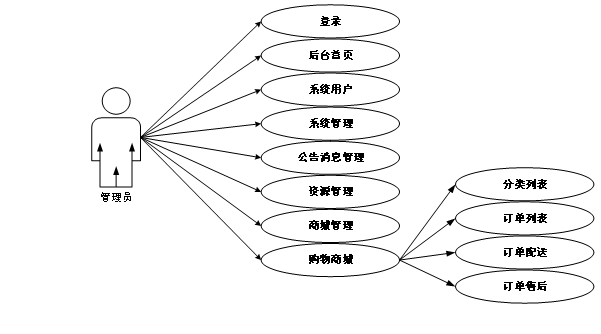

管理员用例图如图3-2所示。

图3-2 管理员用例图
3.4系统总体流程设计
3.4.1数据开发流程
系统开发流程的主要步骤,从需求分析到系统完成的全过程。流程包括需求分析、总体设计(结构、功能、数据)、详细设计(模块、编码)、模块整合与调用,以及测试、扩展和完善,最终完成系统的开发。本系统的开发流程如图3-3所示

图3-3系统开发流程图
3.4.2用户登录流程
用户输入用户名和密码后,系统先检查输入是否为空,再验证用户名是否存在,若存在则通过用户名获取密码并校验。若密码正确则登录成功,否则提示密码错误。若用户名不存在或无法登录,提示用户操作无效。如图3-4所示。

图3-4登录流程图
3.4.3系统操作流程
用户首先进入系统登录界面,输入用户名和密码后,系统验证信息是否正确。若验证失败,返回登录界面重新输入;若验证成功,则进入功能界面,执行相应功能处理后结束操作流程。操作流程如图3-5所示。

图3-5系统操作流程图
3.4.4添加信息流程
管理员可以添加信息,用户添加可以自己权限内的信息,输入信息后,要想利用这个软件来进行系统的安全管理,首先需要登录到该软件中。添加信息流程如图3-6所示。

图3-6 添加信息流程图
3.4.5修改信息流程
用户首先选择需要修改的记录,输入修改后的数据,系统判断输入数据是否合法。若数据不合法,提示重新输入;若数据合法,则将修改后的数据写入数据库,完成操作后流程结束。修改信息流程图如图3-7所示。

图3-7 修改信息流程图
3.4.6删除信息流程
用户选择需要删除的记录后,系统判断是否确认删除。若未确认,返回选择环节;若确认删除,则更新数据库,删除对应记录,完成操作后流程结束。删除信息流程图如图3-8所示。

图3-8删除信息流程图
4 系统设计
4.1系统架构设计
系统由表现层、业务逻辑层、数据访问层和数据库服务器组成。表现层通过浏览器(如IE、Chrome、Firefox)与用户交互,采用FreeMarker、Bootstrap、jQuery等技术实现界面呈现。业务逻辑层负责处理系统的核心业务逻辑,通过分模块设计实现功能分离。数据访问层使用MyBatis框架连接数据库,执行数据的增删改查操作。数据库服务器采用MySQL进行数据存储和管理,为系统提供稳定的数据库支持。整个架构通过Tomcat服务器完成用户请求的接收和处理,确保系统的高效运行[8]。整个系统架构如图4-1所示。

图4-1 系统架构图
4.2系统总体功能设计

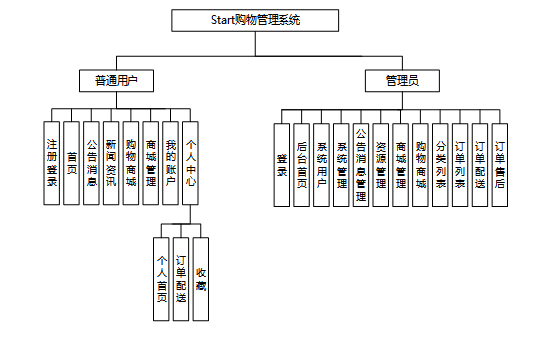

系统功能结构图如图4-2所示。

图4-2 系统功能结构图
4.2.1注册时序图
用户通过注册模块发送注册请求,系统完成注册后返回确认信息。随后,用户通过登录模块发送登录请求,系统验证用户信息后允许访问目标系统。用户完成操作后可选择退出,系统终止会话。注册时序图,如图4-3所示。

图4-3 注册时序图
4.2.2登录时序图
管理员输入登录信息后,登录界面将信息传递至前台管理界面,随后通过SpringBoot框架读取数据库中的用户信息并返回。系统验证信息,若
验证成功则登录成功,若验证失败则返回错误提示。登录时序图如图4-4所示。

图4-4登录时序图
4.2.3管理员修改用户信息时序图
管理员输入登录信息后,进入用户信息管理模块,选择增删改查操作并提交命令至数据库。数据库执行操作后返回成功状态,系统显示用户管理界面并提示操作成功。管理员修改用户信息时序图如图4-5所示。

图4-5管理员修改用户信息时序图
4.2.4管理员管理系统信息时序图
管理员通过访问系统发起请求,系统接收访问后转向系统信息模块进行管理操作。管理完成后,系统返回管理结果至系统,最终反馈给管理员,管理员可选择退出。管理员管理系统信息时序图如图4-6所示。

图4-6管理员管理系统信息时序图
4.3数据库设计
数据库设计是系统开发中至关重要的环节,为系统提供高效、规范的数据存储和管理方案。设计过程包括需求分析、实体设计、表设计和逻辑结构设计。首先,通过分析业务需求,确定系统的核心实体及其属性,同时明确实体间的关系。接着,将实体抽象为具体的数据库表,为每张表定义字段名、数据类型、主键和外键,通过主外键关系和关联表设计,保证数据的完整性和一致性。最后,数据库逻辑设计进一步优化表之间的关系,通过索引、视图和存储过程提升查询效率和操作性能。整个设计需严格遵循规范,避免数据冗余和冲突,确保系统在高并发访问和复杂数据处理场景下的稳定性和高效性。
4.3.1数据库实体设计
数据库实体设计是数据库设计的关键步骤,对实际业务逻辑中涉及的实体及其属性进行抽象建模,明确系统中的主要信息对象及其关系[9]。在实体设计中,根据需求分析确定系统的核心实体,在设计过程中,注重实体的完整性、规范性和唯一性,确保设计能够满足系统功能需求,并为后续的表设计提供清晰的结构框架。实体设计需遵循数据库设计的标准化要求,避免数据冗余和不必要的复杂度。
以下将展示系统的全局E-R图。

图4-7系统E-R图
4.3.2数据库表设计
数据库表设计基于实体设计,将抽象的实体映射为具体的表结构。设计过程中,为每个实体定义表名、字段名及数据类型 [10]。根据业务需求,合理定义主键、外键及约束条件,确保表之间的关联性,例如通过外键建立用户表和角色表之间的关系。表设计时注重数据存储的完整性、一致性,并通过索引优化查询效率,最终确保数据库结构能够支持系统的功能需求。以下是系统的数据库表设计展示。
表 4-1-access_token(登陆访问时长)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | token_id | int |
| 是 | 是 | 临时访问牌ID |
| 2 | token | varchar | 64 | 否 | 否 | 临时访问牌 |
| 3 | info | text | 65535 | 否 | 否 | 信息 |
| 4 | maxage | int |
| 是 | 否 | 最大寿命:默认2小时 |
| 5 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 6 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 7 | user_id | int |
| 是 | 否 | 用户编号 |
表 4-2-address(收货地址)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | address_id | int |
| 是 | 是 | 收货地址 |
| 2 | name | varchar | 32 | 否 | 否 | 姓名 |
| 3 | phone | varchar | 13 | 否 | 否 | 手机 |
| 4 | postcode | varchar | 8 | 否 | 否 | 邮编 |
| 5 | address | varchar | 255 | 是 | 否 | 地址 |
| 6 | user_id | mediumint |
| 是 | 否 | 用户ID |
| 7 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 8 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 9 | default | tinyint |
| 是 | 否 | 默认判断 |
表 4-3-article(文章)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | article_id | mediumint |
| 是 | 是 | 文章id |
| 2 | title | varchar | 125 | 是 | 是 | 标题 |
| 3 | type | varchar | 64 | 是 | 否 | 文章分类 |
| 4 | hits | int |
| 是 | 否 | 点击数 |
| 5 | praise_len | int |
| 是 | 否 | 点赞数 |
| 6 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 7 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 8 | source | varchar | 255 | 否 | 否 | 来源 |
| 9 | url | varchar | 255 | 否 | 否 | 来源地址 |
| 10 | tag | varchar | 255 | 否 | 否 | 标签 |
| 11 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 12 | img | varchar | 255 | 否 | 否 | 封面图 |
| 13 | description | text | 65535 | 否 | 否 | 文章描述 |
表 4-4-article_type(文章分类)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_id | smallint |
| 是 | 是 | 分类ID |
| 2 | display | smallint |
| 是 | 否 | 显示顺序 |
| 3 | name | varchar | 16 | 是 | 否 | 分类名称 |
| 4 | father_id | smallint |
| 是 | 否 | 上级分类ID |
| 5 | description | varchar | 255 | 否 | 否 | 描述 |
| 6 | icon | text | 65535 | 否 | 否 | 分类图标 |
| 7 | url | varchar | 255 | 否 | 否 | 外链地址 |
| 8 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 9 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-5-auth(用户权限管理)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | auth_id | int |
| 是 | 是 | 授权ID |
| 2 | user_group | varchar | 64 | 否 | 否 | 用户组 |
| 3 | mod_name | varchar | 64 | 否 | 否 | 模块名 |
| 4 | table_name | varchar | 64 | 否 | 否 | 表名 |
| 5 | page_title | varchar | 255 | 否 | 否 | 页面标题 |
| 6 | path | varchar | 255 | 否 | 否 | 路由路径 |
| 7 | parent | varchar | 64 | 否 | 否 | 父级菜单 |
| 8 | parent_sort | int |
| 是 | 否 | 父级菜单排序 |
| 9 | position | varchar | 32 | 否 | 否 | 位置 |
| 10 | mode | varchar | 32 | 是 | 否 | 跳转方式 |
| 11 | add | tinyint |
| 是 | 否 | 是否可增加 |
| 12 | del | tinyint |
| 是 | 否 | 是否可删除 |
| 13 | set | tinyint |
| 是 | 否 | 是否可修改 |
| 14 | get | tinyint |
| 是 | 否 | 是否可查看 |
| 15 | field_add | text | 65535 | 否 | 否 | 添加字段 |
| 16 | field_set | text | 65535 | 否 | 否 | 修改字段 |
| 17 | field_get | text | 65535 | 否 | 否 | 查询字段 |
| 18 | table_nav_name | varchar | 500 | 否 | 否 | 跨表导航名称 |
| 19 | table_nav | varchar | 500 | 否 | 否 | 跨表导航 |
| 20 | option | text | 65535 | 否 | 否 | 配置 |
| 21 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 22 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-6-cart(购物车)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | cart_id | int |
| 是 | 是 | 购物车ID |
| 2 | title | varchar | 64 | 否 | 否 | 标题 |
| 3 | img | varchar | 255 | 是 | 否 | 图片 |
| 4 | user_id | int |
| 是 | 否 | 用户ID |
| 5 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 6 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 7 | state | int |
| 是 | 否 | 状态:使用中,已失效 |
| 8 | price | double |
| 是 | 否 | 单价 |
| 9 | price_ago | double |
| 是 | 否 | 原价 |
| 10 | price_count | double |
| 是 | 否 | 总价 |
| 11 | num | int |
| 是 | 否 | 数量 |
| 12 | goods_id | mediumint |
| 是 | 是 | 商品id |
| 13 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 14 | description | varchar | 255 | 否 | 否 | 描述 |
表 4-7-code_token(验证码)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | code_token_id | int |
| 是 | 是 | 验证码ID |
| 2 | token | varchar | 255 | 否 | 否 | 令牌 |
| 3 | code | varchar | 255 | 否 | 否 | 验证码 |
| 4 | expire_time | timestamp |
| 是 | 否 | 失效时间 |
| 5 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 6 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-8-collect(收藏)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | collect_id | int |
| 是 | 是 | 收藏ID |
| 2 | user_id | int |
| 是 | 是 | 收藏人ID |
| 3 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 4 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 5 | source_id | int |
| 是 | 否 | 来源ID |
| 6 | title | varchar | 255 | 否 | 否 | 标题 |
| 7 | img | varchar | 255 | 否 | 否 | 封面 |
| 8 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 9 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-9-comment(评论)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | comment_id | int |
| 是 | 是 | 评论ID |
| 2 | user_id | int |
| 是 | 是 | 评论人ID |
| 3 | reply_to_id | int |
| 是 | 否 | 回复评论ID |
| 4 | content | longtext | 4294967295 | 否 | 否 | 内容 |
| 5 | nickname | varchar | 255 | 否 | 否 | 昵称 |
| 6 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 7 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 8 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 9 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 10 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 11 | source_id | int |
| 是 | 否 | 来源ID |
表 4-10-goods(商品信息)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | goods_id | mediumint |
| 是 | 是 | 产品ID |
| 2 | title | varchar | 125 | 否 | 否 | 标题 |
| 3 | img | text | 65535 | 否 | 否 | 封面图:用于显示于产品列表页 |
| 4 | description | varchar | 255 | 否 | 否 | 描述 |
| 5 | price_ago | double |
| 是 | 否 | 原价 |
| 6 | price | double |
| 是 | 否 | 卖价 |
| 7 | sales | int |
| 是 | 否 | 销量 |
| 8 | inventory | int |
| 是 | 否 | 商品库存 |
| 9 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 10 | hits | int |
| 是 | 否 | 点击量 |
| 11 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 12 | img_1 | text | 65535 | 否 | 否 | 主图1 |
| 13 | img_2 | text | 65535 | 否 | 否 | 主图2 |
| 14 | img_3 | text | 65535 | 否 | 否 | 主图3 |
| 15 | img_4 | text | 65535 | 否 | 否 | 主图4 |
| 16 | img_5 | text | 65535 | 否 | 否 | 主图5 |
| 17 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 18 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 19 | customize_field | text | 65535 | 否 | 否 | 自定义字段 |
| 20 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 21 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 22 | source_id | int |
| 是 | 否 | 来源ID |
| 23 | user_id | int |
| 否 | 否 | 添加人 |
表 4-11-goods_type(商品类型)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | type_id | int |
| 是 | 是 | 商品分类ID |
| 2 | father_id | smallint |
| 是 | 否 | 上级分类ID |
| 3 | name | varchar | 255 | 否 | 否 | 商品名称 |
| 4 | desc | varchar | 255 | 否 | 否 | 描述 |
| 5 | icon | varchar | 255 | 否 | 否 | 图标 |
| 6 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 7 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 8 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 9 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-12-hits(用户点击)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | hits_id | int |
| 是 | 是 | 点赞ID |
| 2 | user_id | int |
| 是 | 否 | 点赞人 |
| 3 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 4 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int |
| 是 | 否 | 来源ID |
表 4-13-logistics_delivery(物流配送)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | logistics_delivery_id | int |
| 是 | 是 | 物流配送ID |
| 2 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 3 | product_name | varchar | 64 | 否 | 否 | 商品名称 |
| 4 | purchase_quantity | varchar | 64 | 否 | 否 | 购买数量 |
| 5 | total_transaction_amount | double |
| 否 | 否 | 交易总额 |
| 6 | the_date_of_issuance | date |
| 否 | 否 | 发货日期 |
| 7 | delivery_number | varchar | 30 | 否 | 否 | 配送订单 |
| 8 | ordinary_users | int |
| 否 | 否 | 普通用户 |
| 9 | shipping_address | varchar | 64 | 否 | 否 | 收货地址 |
| 10 | delivery_status | varchar | 64 | 否 | 否 | 配送状态 |
| 11 | signing_status | varchar | 64 | 否 | 否 | 签收状态 |
| 12 | recommend | int |
| 是 | 否 | 智能推荐 |
| 13 | contact_name | varchar | 255 | 否 | 否 | 联系人名字 |
| 14 | merchant_id | int |
| 否 | 否 | 商家id |
| 15 | create_time | datetime |
| 是 | 否 | 创建时间 |
| 16 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-14-notice(公告)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | notice_id | mediumint |
| 是 | 是 | 公告ID |
| 2 | title | varchar | 125 | 是 | 否 | 标题 |
| 3 | content | longtext | 4294967295 | 否 | 否 | 正文 |
| 4 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 5 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-15-order(订单)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | order_id | int |
| 是 | 是 | 订单ID |
| 2 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 3 | goods_id | mediumint |
| 是 | 是 | 商品ID |
| 4 | title | varchar | 255 | 否 | 否 | 商品标题 |
| 5 | img | varchar | 255 | 否 | 否 | 商品图片 |
| 6 | price | double |
| 是 | 否 | 价格 |
| 7 | price_ago | double |
| 是 | 否 | 原价 |
| 8 | num | int |
| 是 | 否 | 数量 |
| 9 | price_count | double |
| 是 | 否 | 总价 |
| 10 | norms | varchar | 255 | 否 | 否 | 规格 |
| 11 | type | varchar | 64 | 是 | 否 | 商品分类 |
| 12 | contact_name | varchar | 32 | 否 | 否 | 联系人姓名 |
| 13 | contact_email | varchar | 125 | 否 | 否 | 联系人邮箱 |
| 14 | contact_phone | varchar | 11 | 否 | 否 | 联系人手机 |
| 15 | contact_address | varchar | 255 | 否 | 否 | 收件地址 |
| 16 | postal_code | varchar | 9 | 否 | 否 | 邮政编码 |
| 17 | user_id | int |
| 是 | 否 | 买家ID |
| 18 | merchant_id | mediumint |
| 是 | 否 | 商家ID |
| 19 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 20 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 21 | description | varchar | 255 | 否 | 否 | 描述 |
| 22 | state | varchar | 16 | 是 | 否 | 订单状态:待付款,待发货,待签收,已签收,待退款,已退款,已拒绝,已完成 |
| 23 | remark | text | 65535 | 否 | 否 | 订单备注 |
| 24 | delivery_state | varchar | 16 | 否 | 否 | 发货状态:未配送,已配送 |
| 25 | vip_discount | double |
| 否 | 否 | 折扣 |
| 26 | buy_type | tinyint |
| 否 | 否 | 1-全额购买,3-钱包购买 |
表 4-16-order_after_sale(订单售后)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | order_after_sale_id | int |
| 是 | 是 | 订单售后ID |
| 2 | order_id | int |
| 是 | 否 | 订单ID |
| 3 | order_number | varchar | 64 | 否 | 否 | 订单号 |
| 4 | goods_id | mediumint |
| 是 | 否 | 商品id |
| 5 | title | varchar | 255 | 否 | 否 | 商品标题 |
| 6 | price | double |
| 是 | 否 | 价格 |
| 7 | price_ago | double |
| 是 | 否 | 原价 |
| 8 | num | int |
| 是 | 否 | 数量 |
| 9 | price_count | double |
| 是 | 否 | 总价 |
| 10 | user_id | int |
| 是 | 否 | 买家ID |
| 11 | merchant_id | mediumint |
| 是 | 否 | 商家ID |
| 12 | state | varchar | 16 | 是 | 否 | 订单状态:待付款,待发货,待签收,已签收,待退款,已退款,已拒绝,已完成 |
| 13 | after_state | varchar | 16 | 否 | 否 | 售后状态:未审核,未通过,已通过 |
| 14 | after_state_reply | varchar | 255 | 否 | 否 | 售后回复 |
| 15 | type | varchar | 255 | 否 | 否 | 售后类型 |
| 16 | content_desc | varchar | 255 | 否 | 否 | 售后内容 |
| 17 | imgs | varchar | 1000 | 否 | 否 | 售后凭证 |
| 18 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 19 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 20 | buy_type | tinyint |
| 否 | 否 | 1-全额购买,3-钱包购买 |
表 4-17-ordinary_user(普通用户)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | ordinary_user_id | int |
| 是 | 是 | 普通用户ID |
| 2 | user_name | varchar | 64 | 否 | 否 | 用户姓名 |
| 3 | user_gender | varchar | 64 | 否 | 否 | 用户性别 |
| 4 | user_age | varchar | 64 | 否 | 否 | 用户年龄 |
| 5 | examine_state | varchar | 16 | 是 | 否 | 审核状态 |
| 6 | user_id | int |
| 是 | 否 | 用户ID |
| 7 | create_time | datetime |
| 是 | 否 | 创建时间 |
| 8 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-18-praise(点赞)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | praise_id | int |
| 是 | 是 | 点赞ID |
| 2 | user_id | int |
| 是 | 是 | 点赞人 |
| 3 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 4 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int |
| 是 | 否 | 来源ID |
| 8 | status | tinyint |
| 是 | 否 | 点赞状态:1为点赞,0已取消 |
表 4-19-schedule(日程管理)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | schedule_id | smallint |
| 是 | 是 | 日程ID |
| 2 | content | varchar | 255 | 否 | 否 | 日程内容 |
| 3 | scheduled_time | datetime |
| 否 | 否 | 计划时间 |
| 4 | user_id | int |
| 是 | 否 | 用户ID |
| 5 | create_time | datetime |
| 否 | 否 | 创建时间 |
| 6 | update_time | datetime |
| 否 | 否 | 更新时间 |
表 4-20-score(评分)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | score_id | int |
| 是 | 是 | 评分ID |
| 2 | user_id | int |
| 是 | 否 | 评分人 |
| 3 | nickname | varchar | 64 | 否 | 否 | 昵称 |
| 4 | score_num | double |
| 是 | 否 | 评分 |
| 5 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 6 | update_time | timestamp |
| 是 | 否 | 更新时间 |
| 7 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 8 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 9 | source_id | int |
| 是 | 否 | 来源ID |
表 4-21-shopping_mall(购物商城)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | shopping_mall_id | int |
| 是 | 是 | 购物商城ID |
| 2 | product_remarks | varchar | 64 | 否 | 否 | 商品备注 |
| 3 | collect_len | int |
| 是 | 否 | 收藏数 |
| 4 | comment_len | int |
| 是 | 否 | 评论数 |
| 5 | cart_title | varchar | 125 | 否 | 否 | 标题 |
| 6 | cart_img | text | 65535 | 否 | 否 | 封面图 |
| 7 | cart_description | varchar | 255 | 否 | 否 | 描述 |
| 8 | cart_price_ago | double |
| 是 | 否 | 原价 |
| 9 | cart_price | double |
| 是 | 否 | 卖价 |
| 10 | cart_inventory | int |
| 是 | 否 | 商品库存 |
| 11 | cart_type | varchar | 64 | 是 | 否 | 商品分类 |
| 12 | cart_content | longtext | 4294967295 | 否 | 否 | 正文 |
| 13 | cart_img_1 | text | 65535 | 否 | 否 | 主图1 |
| 14 | cart_img_2 | text | 65535 | 否 | 否 | 主图2 |
| 15 | cart_img_3 | text | 65535 | 否 | 否 | 主图3 |
| 16 | cart_img_4 | text | 65535 | 否 | 否 | 主图4 |
| 17 | cart_img_5 | text | 65535 | 否 | 否 | 主图5 |
| 18 | create_time | datetime |
| 是 | 否 | 创建时间 |
| 19 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-22-slides(轮播图)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | slides_id | int |
| 是 | 是 | 轮播图ID |
| 2 | title | varchar | 64 | 否 | 否 | 标题 |
| 3 | content | varchar | 255 | 否 | 否 | 内容 |
| 4 | url | varchar | 255 | 否 | 否 | 链接 |
| 5 | img | varchar | 255 | 否 | 否 | 轮播图 |
| 6 | hits | int |
| 是 | 否 | 点击量 |
| 7 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 8 | update_time | timestamp |
| 是 | 否 | 更新时间 |
表 4-23-upload(文件上传)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | upload_id | int |
| 是 | 是 | 上传ID |
| 2 | name | varchar | 64 | 否 | 否 | 文件名 |
| 3 | path | varchar | 255 | 否 | 否 | 访问路径 |
| 4 | file | varchar | 255 | 否 | 否 | 文件路径 |
| 5 | display | varchar | 255 | 否 | 否 | 显示顺序 |
| 6 | father_id | int |
| 否 | 否 | 父级ID |
| 7 | dir | varchar | 255 | 否 | 否 | 文件夹 |
| 8 | type | varchar | 32 | 否 | 否 | 文件类型 |
表 4-24-user(用户账户)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | user_id | int |
| 是 | 是 | 用户ID |
| 2 | state | smallint |
| 是 | 否 | 账户状态:(1可用|2异常|3已冻结|4已注销) |
| 3 | user_group | varchar | 32 | 否 | 否 | 所在用户组 |
| 4 | login_time | timestamp |
| 是 | 否 | 上次登录时间 |
| 5 | phone | varchar | 11 | 否 | 否 | 手机号码 |
| 6 | phone_state | smallint |
| 是 | 否 | 手机认证:(0未认证|1审核中|2已认证) |
| 7 | username | varchar | 16 | 是 | 否 | 用户名 |
| 8 | nickname | varchar | 16 | 否 | 否 | 昵称 |
| 9 | password | varchar | 64 | 是 | 否 | 密码 |
| 10 | | varchar | 64 | 否 | 否 | 邮箱 |
| 11 | email_state | smallint |
| 是 | 否 | 邮箱认证:(0未认证|1审核中|2已认证) |
| 12 | avatar | varchar | 255 | 否 | 否 | 头像地址 |
| 13 | open_id | varchar | 255 | 否 | 否 | 针对获取用户信息字段 |
| 14 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 15 | balance | double |
| 否 | 否 | 余额 |
表 4-25-user_group(用户组)
| 编号 | 字段名 | 类型 | 长度 | 是否非空 | 是否主键 | 注释 |
| 1 | group_id | mediumint |
| 是 | 是 | 用户组ID |
| 2 | display | smallint |
| 是 | 否 | 显示顺序 |
| 3 | name | varchar | 16 | 是 | 否 | 名称 |
| 4 | description | varchar | 255 | 否 | 否 | 描述 |
| 5 | source_table | varchar | 255 | 否 | 否 | 来源表 |
| 6 | source_field | varchar | 255 | 否 | 否 | 来源字段 |
| 7 | source_id | int |
| 是 | 否 | 来源ID |
| 8 | register | smallint |
| 否 | 否 | 注册位置 |
| 9 | create_time | timestamp |
| 是 | 否 | 创建时间 |
| 10 | update_time | timestamp |
| 是 | 否 | 更新时间 |
5 系统实现
5.1普通用户功能实现
5.1.1用户注册
用户可以通过注册功能创建个人账号,填写包括用户名、密码、邮箱或手机号等基本信息完成注册流程。系统会对输入信息进行校验,确保唯一性和格式正确性,并将用户数据存储至数据库中,同时发送验证邮件或短信以确认账户有效性。用户注册界面如下图所示。

图5-1注册界面
5.1.2用户登录
用户登录模块为前台用户提供安全快捷的访问方式。登录页面设计简洁明了,用户只需输入用户名及密码即可完成身份验证。登录成功后,用户将被重定向至系统首页页面。对于忘记密码的用户,提供了找回密码功能,通过邮箱或手机号接收重置链接,保障账户安全。用户登录界面如下图所示。

图5-2登录界面
5.1.3新闻资讯
新闻资讯:用户点击可查看新闻资讯,同时可对咨讯文章进行点赞、收藏和评论。界面如图5-3所示。

图5-3新闻资讯界面
5.1.4购物商城
购物商城:用户点击可通过搜索局部搜索进行查看商品列表,点击进入想要了解的商品可查看详情信息,可对商品进行收藏、评论、立即购买或加入购物车。界面如下图所示。

图5-4购物商城界面
5.1.5商城管理
商城管理:商城管理包含我的购物车、我的订单和我的地址三个模块;点击进入“我的地址”可添加收货地址详情信息;点击进入“我的购物车”可查看购物车列表,可对购物车商品数量进行增减,也可对商品进行购买或删除;点击进入“我的订单”可查看订单列表和订单状态,同时可点击“申请售后”按钮填写售后信息,包括售后类型、售后内容和相关凭证。界面如下图所示。

图5-5我的地址界面

图5-6我的购物车界面

图5-7我的订单界面

图5-8售后申请单界面
5.1.6个人中心
我的账户:用户可以在个人账户中查看并管理自己的个人信息。包括个人资料、修改密码等 ,同时可点击“钱包充值”可对账户进行充值操作。界面如下图所示。

图5-9个人中心单界面
5.2管理员功能实现
5.2.1系统管理
系统管理:管理员点击可查看轮播图管理;如需添加新的轮播图,点击右侧“添加”按钮,上传图片,输入标题和链接,点击“确认”按钮进行添加;同时可对轮播图进行增删改查。界面如下图所示。

图5-10 系统管理界面
5.2.2资源管理
资源管理:管理员点击可查新闻资讯和资讯分类;如需添加新的资讯,点击“添加”按钮,上传封面图,输入标题,选择分类,输入标签、描述和正文,点击“确认”按钮进行添加。同时可对资讯和分类进行增删改查。界面如下图所示。

图5-11资源界面
5.2.3商城管理
商城管理:商城管理包含多个功能模块,如购物商城、分类列表、订单列表、订单配送、订单售后。点击进入“分类列表”可添加商品分类信息;点击进入“订单列表”可查看用户下单信息,同时点击“配送”按钮进行商品配送;点击进入“订单配送”可对配送状态和签收状态进行修改。点击进入“订单售后“可对用户的售后申请进行回复。点击进入”购物商城“可添加新的商品信息,包括封面图、主图、标题、描述、原价、卖价、库存、分类、商品备注和正文。界面如下图所示。

图5-12商城管理界面

图5-13商品信息添加界面

图5-14订单列表界面

图5-15订单配送界面
6 系统测试
6.1测试环境
系统的测试环境如表6-1所示。
表6-1 测试环境
| 类别 | 配置项 | 详细信息 |
| 硬件环境 | 服务器CPU | Intel Xeon E5-2680 v4 |
|
| 内存 | 32GB DDR4 |
|
| 硬盘 | 1TB SSD |
|
| 网络带宽 | 100Mbps |
| 软件环境 | 操作系统 | Windows Server 2019 |
|
| 数据库 | MySQL 8.0 |
|
| Web服务器 | Tomcat 9.0 |
|
| 开发框架 | SpringBoot 2.5 |
|
| 前端框架 | Vue.js 2.6 |
|
| Java版本 | JDK 11 |
|
| 浏览器 | Chrome 88, Firefox 85 |
6.2测试目的
系统测试的主要目的是确保系统的功能、性能和稳定性满足需求规格说明书中的要求,并验证系统在实际使用环境中的可用性和可靠性。通过测试,可以发现软件中的缺陷、漏洞和潜在问题,确保系统运行的准确性、完整性和安全性。在功能测试中,目的是验证系统各功能模块是否按设计实现预期功能,例如用户登录、信息管理、数据查询等核心功能是否准确执行。性能测试的目的是验证系统在高并发、数据量大等压力场景下的响应时间和处理能力,确保系统具备良好的性能。兼容性测试的目的是确保系统在不同的硬件、软件和浏览器环境中能正常运行。测试还包括对异常处理和边界条件的验证,确保系统在异常场景下能够正确处理和恢复。最终,通过测试确保系统可以安全稳定地部署上线,为用户提供可靠的服务。
6.3测试方法
系统测试采用多种测试方法,以全面验证系统的功能和性能。功能测试采用黑盒测试方法,通过设计测试用例直接验证系统功能是否符合需求,无需了解内部代码逻辑。例如,设计用例验证用户登录模块,通过输入合法和非法的用户名与密码,检查系统响应是否符合预期。性能测试采用压力测试和负载测试方法,通过模拟高并发用户访问、数据处理的场景,评估系统的响应时间、吞吐量和稳定性。兼容性测试通过在不同操作系统、浏览器和硬件设备上运行系统,验证其在不同环境中的适应性[11]。异常测试通过设计边界条件和异常输入,检查系统对非法数据和操作的处理能力。测试用例的设计需覆盖系统的所有功能模块和接口,确保测试过程的全面性。通过系统测试方法的综合应用,可以有效发现问题,并为系统的优化和改进提供依据。
6.4测试内容
系统的测试用例表格如下图所示。
表6-2 系统测试用例表
| 测试项 | 测试用例 | 问题 | 结论 |
| 登录功能测试 | 打开登录页面 输入正确的用户名和密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入错误的用户名 输入正确的密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入正确的用户名 输入错误的密码 点击“登录”按钮 | 无 | 符合预期 |
| 登录功能测试 | 打开登录页面 输入不存在的用户名和密码 点击“登录”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法的用户名、密码、邮箱等信息 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入已存在的用户名 输入其他合法信息 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法用户名但密码不符合要求(如长度不足) 点击“注册”按钮 | 无 | 符合预期 |
| 注册功能测试 | 打开注册页面 输入合法用户名和密码但邮箱格式错误 点击“注册”按钮 | 无 | 符合预期 |
| 查看购物商城测试 | 登录系统 进入购物商城页面 浏览商品图片、名称、价格等信息 | 无 | 符合预期 |
| 查看购物商城测试 | 登录系统 进入购物商城页面 使用搜索栏输入关键词搜索商品信息 | 无 | 符合预期 |
| 查看购物商城测试 | 登录系统 进入购物商城页面 点击商品详情查看完整信息 | 无 | 符合预期 |
| 查看购物商城测试 | 登录系统 进入购物商城页面 不输入任何搜索条件直接点击搜索 | 无 | 符合预期 |
6.5测试结论
经过对系统登录、注册、查看购物商城商品信息功能的测试,所有测试用例均按照既定步骤执行完毕。测试结果显示,各功能模块在正常输入和异常输入条件下均表现出预期的行为。登录功能能够准确识别用户名和密码的正确性,并对错误输入给予相应提示。注册功能对用户输入的合法性进行了有效校验,确保了注册信息的规范性。查看购物商城商品信息功能能够正常展示商品的基本信息,并支持搜索和详情查看操作。整体而言,测试过程中未发现功能缺陷,系统运行稳定,各项功能均符合设计预期。
经过系统全面的功能测试、性能测试和可靠性测试,本系统在测试环境下运行良好,功能模块均按照设计要求实现,核心功能表现稳定,未发现严重功能缺陷或阻塞性问题。所有关键测试用例均通过,覆盖率达到预期目标,验证了系统的功能性、稳定性和兼容性。
7 总结
基于Spring Boot框架开发的Start购物管理系统,成功实现了普通用户与管理员在商品浏览、购买、管理等方面的多样化需求。对于普通用户而言,系统提供了从注册登录到个性化账户管理的一站式服务体验,包括详细的个人信息维护、便捷的商品搜索与购买流程、以及丰富的互动功能如评论和收藏等。此外,用户还可以通过系统方便地查看订单状态及申请售后服务,极大地提升了用户的购物体验和满意度。同时,系统的模块化设计使得其具有良好的可扩展性和灵活性,能够根据市场需求的变化快速调整和升级。
对于管理员来说,Start购物管理系统不仅提供了详尽的数据统计和分析工具,便于实时掌握商品销售情况,还支持对系统内容进行全方位的管理和维护,包括用户信息审核、公告信息发布、新闻资讯更新以及商品分类和订单管理等功能。这些功能有效提高了后台管理效率,减少了人工操作失误的可能性,确保了系统的稳定运行和高效管理。综上所述,本系统通过采用先进的技术架构和人性化的设计理念,既满足了现代电子商务环境下用户的购物需求,也为管理人员提供了一套完善的解决方案,展示了Spring Boot在构建高效、灵活、易扩展的企业级应用方面的巨大潜力。未来的工作可以进一步优化系统的性能,增加更多智能化的功能,例如智能推荐系统和更精细的数据分析功能,以适应更加复杂的商业环境和用户需求。
参考文献
- 刘江涛,王亮亮,吴庆茹,等.基于B/S模式的铁路勘测设计案例信息化管理系统设计与实现[J].铁路计算机应用,2021,30(03):32-35.
- 张丹丹,李弘.基于B/S架构的办公管理系统设计与开发[J].铁路通信信号工程技术,2024,21(09):44-48+106.
- 王志亮,纪松波.基于SpringBoot的Web前端与数据库的接口设计[J].工业控制计算机,2023,36(03):51-53.
- 熊永平.基于SpringBoot框架应用开发技术的分析与研究[J].电脑知识与技术,2021,15(36):76-77.
- 赵媛.基于Vue的Web系统前端性能优化分析[J].电脑编程技巧与维护,2024,(09):44-46.
- 秦冬.浅析Vue框架在前端开发中的应用[J].信息与电脑(理论版),2024,36(13):61-63.
- 李艳杰.MySQL数据库下存储过程的综合运用研究[J].现代信息科技,2023,7(11):80-82+88.
- 陈倩怡,何军.Vue+Springboot+MyBatis技术应用解析[J].电脑编程技巧与维护,2020,(01):14-15+28.
- 周晓玉,崔文超.基于Web技术的数据库应用系统设计[J].信息与电脑(理论版),2023,35(09):189-191.
- 马艳艳,吴晓光.计算机软件与数据库的设计策略分析[J].电子技术,2024,53(05):104-105.
- 李俊萌.计算机软件测试技术与开发应用策略分析[J].信息记录材料,2023,24(03):50-52.
- Nieto G M ,Jerónimo R M J ,López F R .Effectiveness of Customer Relationship Management in Shopping Malls: Mall–Retailer Collaboration Empirics[J].Administrative Sciences,2025,15(1):31-31.
- 席硕.无人超市全自助购物系统设计与开发[D].沈阳航空航天大学,2023.DOI:10.27324/d.cnki.gshkc.2023.000181.
- 钟梅英,周宝航,刘娟,等.基于二维码和Android平台的购物记录管理系统设计[J].信息系统工程,2022,(10):50-53.
- 曾怡苗.基于数据库的网上超市购物系统的设计与实现[J].自动化应用,2022,(01):67-70.DOI:10.19769/j.zdhy.2022.01.018.
- 黄海龙.校园在线购物管理系统探索及实现[J].信息记录材料,2020,21(09):188-190.DOI:10.16009/j.cnki.cn13-1295/tq.2020.09.123.
- 张春阳.支持高并发的购物推荐系统的设计与实现[D].浙江工商大学,2020.DOI:10.27462/d.cnki.ghzhc.2020.001274.
- 贾志强.基于Dubbo的微服务电子商务系统的设计与实现[D].首都经济贸易大学,2020.DOI:10.27338/d.cnki.gsjmu.2020.000966.
致谢
本论文的完成离不开众多导师、同学以及亲友的支持与帮助。在此,首先向我的导师表示最诚挚的感谢。在整个研究和写作过程中,导师以严谨治学的态度和丰富的专业知识给予了我无私的指导,从论文选题到最终定稿的每一个环节,都为我提供了宝贵的建议与意见,使我得以不断完善研究内容、拓展学术视野。导师耐心细致的指导不仅帮助我解决了许多学术难题,也让我在研究能力与学术写作方面得到了显著的提升。导师的鼓励与支持是我完成这篇论文的重要动力,也让我深刻体会到学术研究的严谨性与意义。
我还要感谢在学习生活中给予我帮助和支持的同学、朋友以及家人。论文撰写过程中,许多同学与我共同探讨问题,分享经验与资料,使我的研究更加全面深入。朋友们的关心和陪伴让我在繁忙的研究过程中能够调节心情,保持良好的状态。特别感谢我的家人,他们始终给予我无条件的理解和支持,为我创造了安心学习与研究的环境。正是因为有了大家的帮助和支持,我才能克服论文写作中的重重困难并顺利完成。再次向所有支持和帮助过我的人表达衷心的感谢。
免费领取项目源码,请关注❤点赞收藏并私信博主,谢谢-
